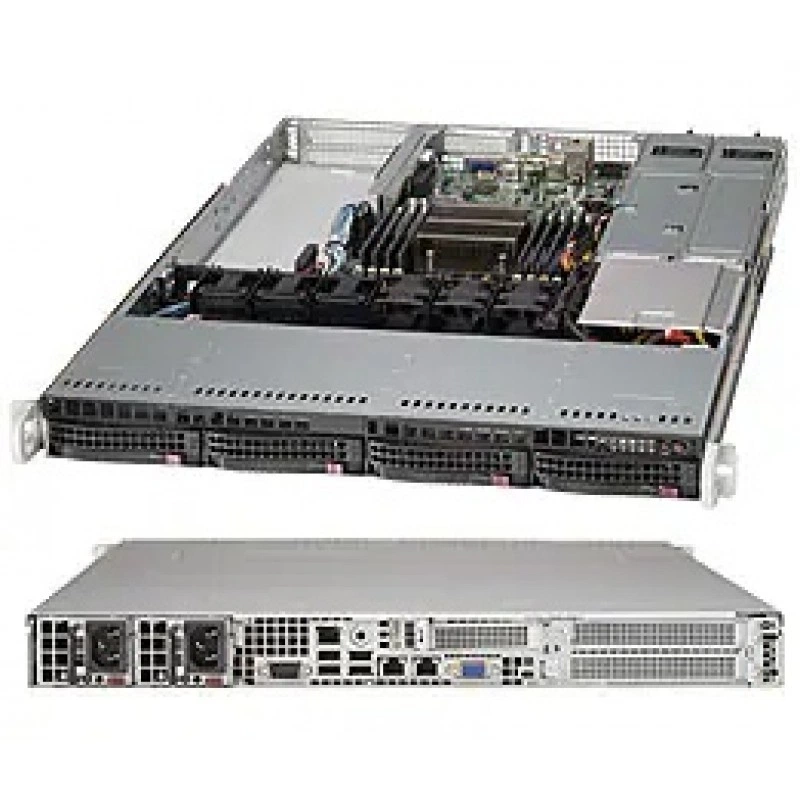

Серверный корпус 1U Supermicro SC815TQ-R500WB CSE-815TQ-R500WB (СУПЕРМИКРО)

Основная информация о серверном корпусе Supermicro

SC815TQ-R500WB представляет собой 1U серверный корпус Supermicro, рассчитанный на установку материнских плат формата E-ATX размером до 12" x 13" и оптимизированный для плат WIO (W series). Корпус относится к линейке rackmount chassis и предназначен для построения серверных систем с поддержкой как Intel, так и AMD процессоров. Для модели подтверждено обозначение CSE-815TQ-R500WB, а на странице товара также используется имя SC815TQ-R500WB.

Функциональные возможности CSE-815TQ-R500WB

Корпус рассчитан на компактную серверную установку в формате 1U и сочетает в себе возможности для размещения накопителей, плат расширения, охлаждения и резервированного питания. В конструкции предусмотрены четыре отсека под 3.5" hot-swap SAS/SATA диски, одна опциональная корзина для Slim DVD-ROM, а также набор фронтальных органов управления и индикации. Система охлаждения включает три 4-см вентилятора с противовращением и управлением скоростью PWM. Питание обеспечивает резервированный 500-ваттный блок питания с высоким КПД уровня Platinum 94%+. Это делает корпус подходящим для сборки серверов, где важны плотность компоновки, надежность питания и доступ к дискам с передней панели.

Технические особенности

• Форм-фактор: 1U chassis.
• Поддерживаемый максимальный размер материнской платы: E-ATX 12" x 13".
• Поддержка процессоров: Dual и Single Intel® и AMD processors.
• Размеры корпуса: высота 1.7" (43 мм), ширина 17.2" (437 мм), глубина 25.6" (650 мм).
• Масса брутто: 36 lbs (16.33 kg).
• Размеры упаковки: 23.5" (597 мм) x 8.5" (216 мм) x 33.7" (856 мм).
• Цвет: Black.
• Слоты расширения: 1x Low-profile, 1x Full-height/Full-length, 1x Full-height/Half-length; для всех требуется riser card.
• Дисковые отсеки: 4x 3.5" hot-swap SAS/SATA drive bay.
• Рекомендуемые накопители: SAS или enterprise SATA HDD.
• Backplane: 4-Port 1U TQ backplane с enclosure management, поддержка до 4x 3.5-inch SAS/SATA HDD.
• Периферийный привод: опциональный Slim DVD-ROM Drive.
• Кнопки фронтальной панели: Power On/Off, System Reset, Unit Identification (UID).
• Индикаторы: Power status LED, HDD activity LED, 2 Network Activity LEDs, UID LED.
• Охлаждение: 3x 4cm heavy duty counter-rotating fans с оптимальным контролем скорости.
• Рабочая температура: 5°C - 35°C (41°F - 95°F).
• Температура хранения: -40°C - 70°C (-40°F - 158°F).
• Рабочая влажность: 8% - 90% без конденсации.
• Влажность при хранении: 5% - 95% без конденсации.
• Питание: 1U 500W Redundant Single Output power supply W/PMbus, ширина 54.5 мм.
• Эффективность БП: 94%.
• Входное питание: 500W при 100 - 240Vac.
• Частота AC input: 50-60Hz.
• Размеры блока питания: 320 x 54.5 x 40.25 mm.
• Тип выхода: Backplanes (gold finger).
• Линия +12V: Max 42A / Min 0.5A (100Vac - 240Vac).
• Линия +5Vsb: Max 4A / Min 0A.
• Power Distributor: PDB-PT112-2420, O/P 12V/54, +5V Max 25A, +3.3V Max 25A, -12V Max 0.6A.
• Сертификация: Platinum Certified.
• Сертификация и EMC для БП: BSMI, CCC, CE/EMC, FCC class A, TUV/CB, UL/CUL.

Применение

Корпус подходит для построения 1U серверов общего назначения, компактных систем хранения и корпоративных платформ, где требуется поддержка 3.5" SAS/SATA накопителей, резервированного питания, нескольких слотов расширения и фронтальной сервисной доступности. Благодаря оптимизации под WIO-платы и совместимости с однопроцессорными и двухпроцессорными конфигурациями изделие может использоваться в серверных сборках для инфраструктурных задач, хранения данных и задач, требующих компактного rackmount-исполнения.

Совместимость

Подтверждена оптимизация для материнских плат WIO (W series) и максимальный формат E-ATX 12" x 13". В ресурсном блоке указан Motherboard Name X9SRW-FX11SSW-F. Для накопителей рекомендованы SAS или enterprise SATA HDD. Для установки плат расширения требуются riser card.

Монтаж и эксплуатация

Корпус выполнен в rackmount-формате 1U и рассчитан на установку в стойку. Конструкция предусматривает фронтальный доступ к дискам, органы управления на передней панели, индикаторы состояния и резервированное питание. Охлаждение организовано тремя 4-см вентиляторами с противовращением, что помогает поддерживать рабочий режим в рамках заявленного температурного диапазона. Для части конфигураций возможна установка Slim DVD-ROM в качестве опции.

Комплектация

• Корпус CSE-815TQ-R500WB.
• 4-port 1U TQ backplane BPN-SAS-815TQ.
• Три вентилятора FAN-0086L4 40x56 4Pin PWM.
• Front panel FPB-FP815U.
• Держатель вентиляторов CSE-PT0135.
• Четыре лотка MCP-220-00075-0B.
• Блок питания PWS-504P-1R в конфигурации 2x 500W redundant PWS.
• Сигнальные и силовые кабели, перечисленные в стандартном списке компонентов.

Логистические данные

Вес брутто изделия составляет 16.33 kg. Упаковочные размеры заявлены как 597 x 216 x 856 мм. Эти данные важны при планировании транспортировки, складского размещения и установки в стойку.

Упаковка и маркировка

Цвет корпуса Black. Для идентификации модели используется обозначение CSE-815TQ-R500WB, а также торговое имя SC815TQ-R500WB. В ресурсах производителя присутствует изображение изделия и список стандартных компонентов с заводскими парт-номерами.
