Серверный корпус 1U Supermicro SC815TQ-R654CB CSE-815TQ-R654CB (СУПЕРМИКРО)

Основная информация о серверном корпусе Supermicro

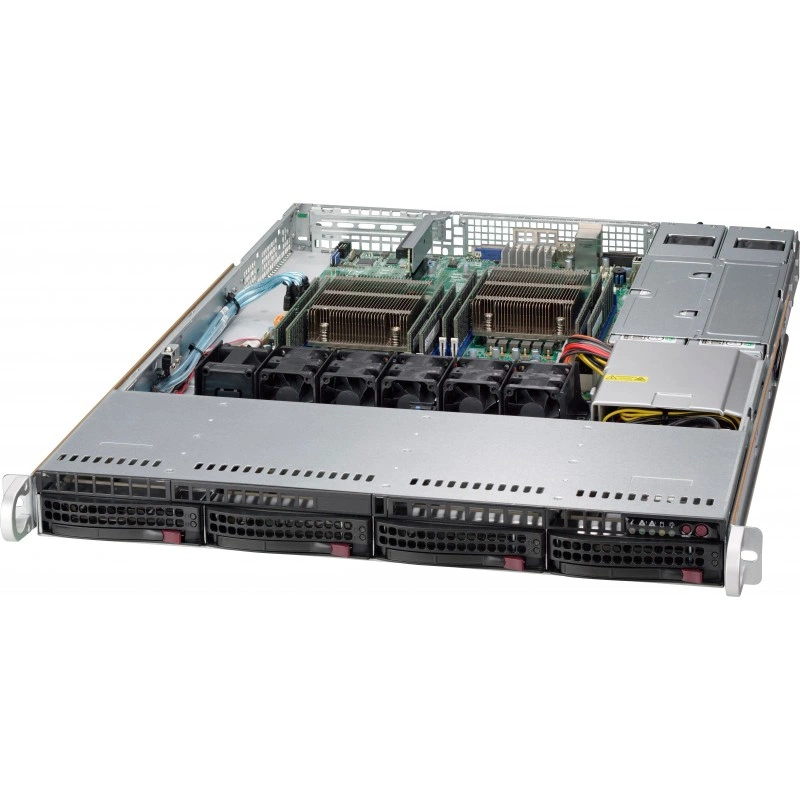

Supermicro SC815TQ-R654CB представляет собой 1U серверный корпус для построения стойких к нагрузке серверных конфигураций с поддержкой материнских плат формата ATX 12" x 10" и E-ATX 12" x 13". Это шасси рассчитано на установку одного или двух процессоров Intel® и AMD, имеет компактную высоту 1.7" (43 mm), ширину 17.2" (437 mm) и глубину 25.6" (650 mm). Корпус выполнен в черном цвете и относится к линейке 1U chassis для серверных систем общего назначения и задач хранения данных.

Функциональные возможности CSE-815TQ-R654CB

Корпус оснащен четырьмя корзинами для 3.5" hot-swap накопителей SAS/SATA с поддержкой SES2 и 4-портовой 1U TQ backplane с управлением корпусом. Для питания используется резервированный блок питания 1U 650W с входом -48 VDC, рассчитанный на диапазон -44 ... -72 Vdc и эффективностью 90 %. Предусмотрен один полноразмерный и полно-высотный слот расширения, для которого требуется riser card. Система охлаждения построена на четырех 4 cm усиленных вентиляторах с противовращением и регулировкой скорости. На передней панели доступны кнопки Power On/Off и System Reset, а также индикаторы питания, активности HDD, двух сетевых портов и неисправности вентиляторов/перегрева.

Технические особенности

• Форм-фактор: 1U.
• Поддержка плат: ATX 12" x 10", E-ATX 12" x 13".
• Поддержка процессоров: Intel® и AMD, одинарная и двухпроцессорная конфигурация.
• Отсеки для накопителей: 4 x 3.5" hot-swap SAS/SATA с SES2.
• Рекомендуемые накопители: SAS или enterprise SATA HDD.
• Backplane: 4-Port 1U TQ backplane с enclosure management.
• Дополнительный привод: опциональный slim DVD-ROM bay.
• Слот расширения: 1 x full-height, full-length, требуется riser card.
• Охлаждение: 4 x 4 cm heavy duty counter-rotating fans.

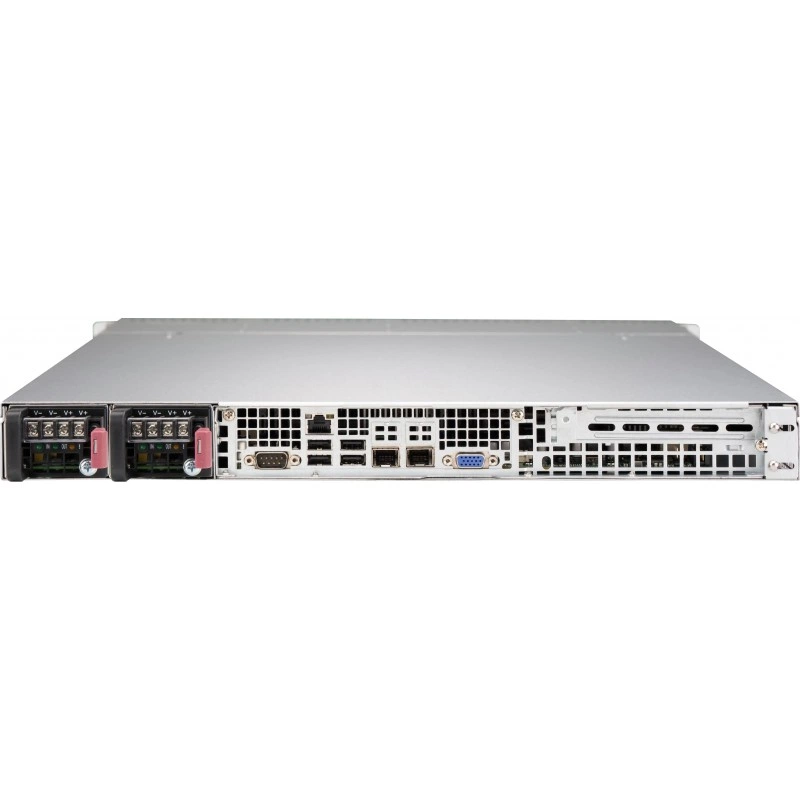

• Питание: 1U 650W redundant power supply, -48 VDC input.
• Диапазон входного напряжения питания: -44 ... -72 Vdc.
• Эффективность БП: 90 %.
• Выходной тип: backplanes (gold finger).
• Габариты блока питания: 320 x 54.5 x 40 mm.
• Рабочая температура: 5°C - 35°C.
• Температура хранения/нерабочая: -40°C - 70°C.
• Рабочая влажность: 8 % - 90 % без конденсации.
• Нерабочая влажность: 5 % - 95 % без конденсации.
• Масса брутто: 36 lbs (16.33 kg).
• Упаковка: 23.5" x 8.5" x 33.7" (597 x 216 x 856 mm).
• Цвет: черный.

Применение

Корпус подходит для сборки серверных систем в стойку, где важны компактная высота 1U, поддержка нескольких 3.5" SAS/SATA накопителей, резервированное питание постоянным током и базовая расширяемость. Он может использоваться в корпоративных серверах, системах хранения данных, инфраструктурных узлах и других конфигурациях, где требуется сочетание плотной компоновки, фронтального доступа к дискам и возможности работы в серверной стойке.

Совместимость

• Материнские платы формата ATX 12" x 10".
• Материнские платы формата E-ATX 12" x 13".
• Процессоры Intel® и AMD.
• SAS/SATA 3.5" HDD, включая enterprise SATA HDD.
• Riser card для слота расширения.

Монтаж и эксплуатация

• Корпус рассчитан на установку в стойку формата 1U.
• Для слота расширения требуется райзер.
• Возможна установка slim DVD-ROM в опциональный отсек.
• Система охлаждения использует четыре 40 x 56 mm вентилятора с контролем скорости.

Комплектация

• Корпус Supermicro SC815TQ-R654CB.
• Встроенный резервированный блок питания 650W -48 VDC.
• Предустановленная backplane 1U TQ на 4 порта.

Логистические данные

• Масса брутто: 16.33 kg.
• Размер упаковки: 597 x 216 x 856 mm.

Упаковка и маркировка

• Основной SKU изделия: CSE-815TQ-R654CB.
• Цвет поставки: черный.

Эксплуатационные параметры

• Рабочая температура: 5°C - 35°C.
• Нерабочая температура: -40°C - 70°C.
• Рабочая влажность: 8 % - 90 %.
• Нерабочая влажность: 5 % - 95 %.

Ограничения и условия использования

• Для расширения используется только один слот full-height/full-length.
• Для дискового отсека рекомендованы SAS или enterprise SATA HDD.
• Вход питания рассчитан на -44 ... -72 Vdc.
• Корпус предназначен для серверного применения в стойке, а не для настольной установки.

Документация и материалы

Из доступных материалов подтверждаются данные по форм-фактору, дисковой подсистеме, охлаждению, питанию, габаритам, массе, рабочим условиям и составу интерфейсных элементов передней панели. Эти сведения перенесены в описание и атрибуты без изменения смысла.
