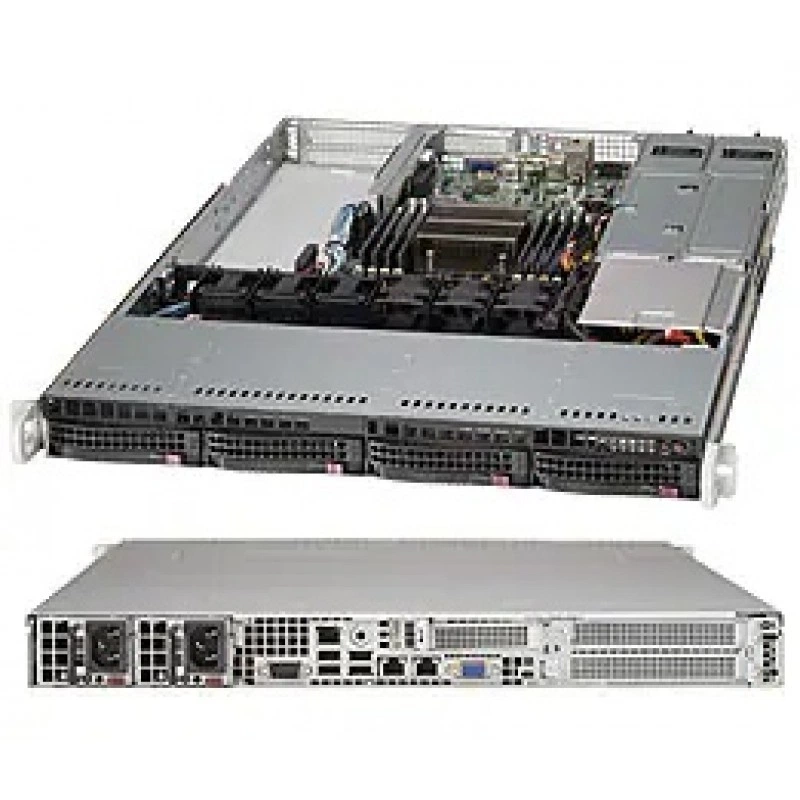

Серверный корпус 1U Supermicro SC815TQ-R706WB (СУПЕРМИКРО)

Основная информация о серверном корпусе 1U Supermicro

Supermicro SC815TQ-R706WB - это 1U серверный корпус, рассчитанный на использование в стоечных конфигурациях и ориентированный на построение серверных систем с высоким уровнем плотности размещения. Корпус поддерживает проприетарный размер материнской платы 12" x 13" и оптимизирован для плат WIO (W series). Платформа подходит для сборки решений, где важны компактность, возможность установки накопителей формата 3.5" и поддержка резервируемого питания.

Функциональные возможности CSE-815TQ-R706WB

Корпус оснащается четырьмя отсеками для горячей замены SAS/SATA накопителей 3.5" и поддерживает установку одного тонкого привода Slim DVD-ROM в качестве опции. В конструкции предусмотрены кнопки питания, сброса и идентификации устройства, а также набор светодиодных индикаторов состояния системы, дисковой активности, сетевой активности, UID и состояния вентиляторов/перегрева. Для охлаждения используются четыре PWM-вентилятора с противовращением, а питание организовано через резервируемый источник 700/750 Вт с высокой эффективностью.

Технические особенности

Корпус выполнен в форм-факторе 1U и рассчитан на установку в стойку. Габариты корпуса составляют 1.7" x 17.2" x 25.6" (43 x 437 x 650 мм). Масса брутто указана как 36 lb (16.33 kg), а упаковка имеет размеры 23.5" x 8.5" x 33.7" (597 x 216 x 856 мм). Доступный цвет исполнения - черный.

• Поддержка двух и одного процессора Intel® и AMD.
• 2 полноразмерных слота расширения и 1 низкопрофильный слот расширения, для работы требуются райзер-карты.
• 4-портовая backplane 1U TQ с управлением корпусом, рассчитанная на до 4 накопителей 3.5" SAS/SATA HDD.
• Предпочтительно использовать SAS или enterprise SATA HDD.
• Питание: 1U redundant single-output power supply Platinum level, ширина 54.5 мм.
• Эффективность блока питания - 94%.
• Выходная мощность: 750 Вт при входе 200–240 Vac и 700 Вт при входе 100–140 Vac.
• Частота входного переменного тока 50–60 Hz.
• Линия +12V: до 62 A при 200–240 Vac и до 58 A при 100–140 Vac.
• Линия +5Vsb: до 3 A.
• Power distributor: PDB-PT112-2420, выход 12V/54.
• Рабочая температура: от 5°C до 35°C.
• Температура хранения/нерабочая: от -40°C до 70°C.
• Рабочая влажность: 8%–90% без конденсации.
• Нерабочая влажность: 5%–95% без конденсации.

Применение

Корпус предназначен для построения серверов в компактном 1U-формате, где требуется установка нескольких 3.5" SAS/SATA накопителей, резервируемое питание и совместимость с WIO-платформами. Решение подходит для серверных конфигураций общего назначения, систем хранения на базе HDD, а также для сборок, где важны фронтальный доступ к дискам, контроль состояния и сервисное обслуживание в стойке.

Совместимость

• Оптимизирован для WIO (W series) motherboards.
• Поддерживает proprietary motherboard size 12" x 13".
• Совместим с single и dual Intel® / AMD processors.
• Полная поддержка SES2 доступна с SAS-материнскими платами и совместимыми компонентами.
• Для части функций требуются совместимые райзер-карты и соответствующие компоненты backplane.

Монтаж и эксплуатация

• Форм-фактор 1U для монтажа в стойку.
• Для установки расширительных карт используются слоты с обязательными райзер-картами.
• Система охлаждения построена на четырех 40x56 мм counter-rotation PWM вентиляторах.
• Передняя панель включает кнопки питания, сброса и UID для удобства обслуживания.

Комплектация

• Корпус SC815TQ-R706WB / CSE-815TQ-R706WB.
• Поддержка резервируемого источника питания 700/750 Вт.
• 4 отсека для hot-swap SAS/SATA накопителей 3.5".
• Элементы управления и индикации на фронтальной панели.

Логистические данные

• Вес брутто: 36 lb (16.33 kg).
• Размеры упаковки: 23.5" x 8.5" x 33.7" (597 x 216 x 856 mm).

Упаковка и маркировка

• Цвет: черный.
• Обозначение продукта в спецификации: CSE-815TQ-R706WB.
