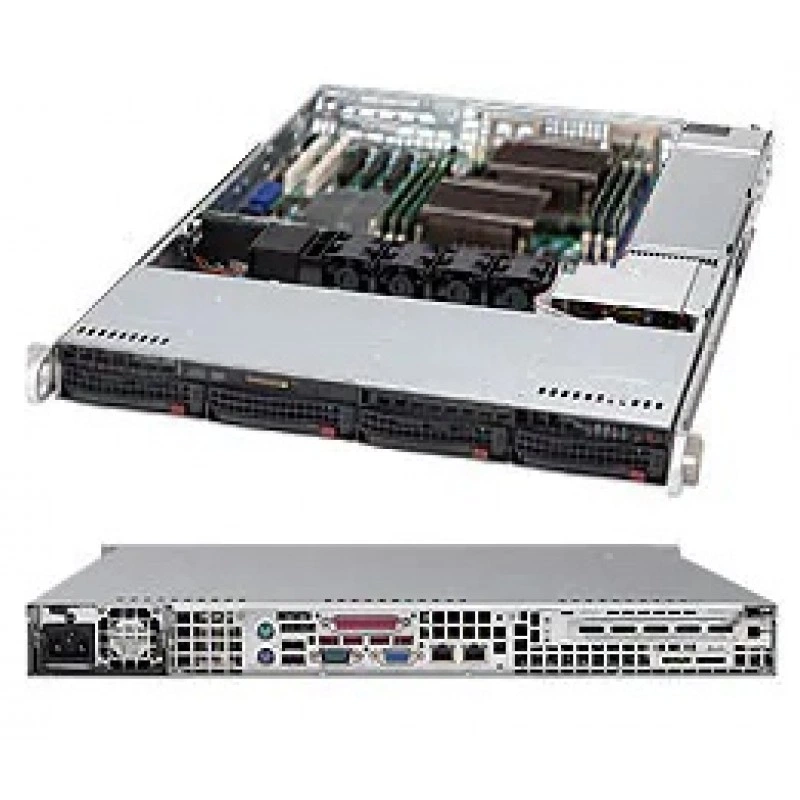

Серверный корпус 1U Supermicro SC815TQC-605CB CSE-815TQC-605CB (СУПЕРМИКРО)

Основная информация о серверном корпусе Supermicro

SC815TQC-605CB - это серверный 1U корпус Supermicro для построения компактных стоечных систем. Форм-фактор рассчитан на установку материнской платы размером 13.68" x 13", а также на работу с процессорами Intel и AMD в однопроцессорных и двухпроцессорных конфигурациях. Корпус выполнен в черном цвете и ориентирован на задачи, где важны плотность размещения, доступ к дискам с горячей заменой и стабильное охлаждение.

Платформа включает 4 отсека для 3.5" SAS/SATA накопителей с горячей заменой, 1U 4-портовую 12Gbps backplane и один полноразмерный слот расширения full-height/full-length с обязательным использованием riser card. Для охлаждения предусмотрены 4 вентилятора 40x56 мм с противоположным вращением и PWM-управлением. В комплекте также используется 1U 600W блок питания с эффективностью уровня Platinum и поддержкой PMBus.

Функциональные возможности CSE-815TQC-605CB

Корпус подходит для построения серверов общего назначения и стоечных систем хранения, где требуется сочетание компактного 1U-исполнения, дисковой емкости на 3.5" накопителях и возможности расширения через полноразмерную плату. Поддержка горячей замены упрощает обслуживание дисков, а фронтальная индикация позволяет контролировать питание, активность дисков, сетевую активность, идентификацию устройства и состояние вентиляторов.

Блок питания 600 Вт работает от входного напряжения 100-240 Vac и частоты 50-60 Hz, что делает корпус удобным для интеграции в типовые серверные среды. Корпус также предусматривает опциональный slim DVD-ROM отсек и фронтальные кнопки включения/выключения и перезагрузки.

Технические особенности

• Форм-фактор: 1U chassis support for motherboard size 13.68" x 13".
• Поддержка процессоров: Dual and Single Intel® and AMD processors.
• Размеры корпуса: высота 1.7" (43 мм), ширина 17.2" (437 мм), глубина 25.6" (650 мм).
• Масса брутто: 36 lbs (16.33 kg).
• Упаковка: 23.5" (597 мм) x 8.5" (216 мм) x 33.7" (856 мм).
• Цвет: Black.
• Слоты расширения: 1x Full-height, Full-length expansion slot(s), требуется riser card.
• Отсеки под диски: 4x 3.5" hot-swap SAS/SATA drive bay.
• Рекомендация по накопителям: SAS or enterprise SATA HDD only recommended.
• Backplane: 4-Port 1U 12Gbps Backplane Support 4x3.5.
• Оптический отсек: optional 1x slim DVD-ROM drive bay.
• Кнопки фронтальной панели: Power On/Off и System Reset.
• Индикаторы: power status, HDD activity, 2 network activity LEDs, UID LED, fan fail/system over heat LED.
• Охлаждение: 4x 40x56mm counter-rotation PWM fan(s).
• Рабочая температура: 5°C - 35°C (41°F - 95°F).
• Температура хранения/нерабочая: -40°C - 70°C (-40°F - 158°F).
• Рабочая влажность: 8% - 90% (non-condensing).
• Нерабочая влажность: 5% - 95% (non-condensing).
• Блок питания: 1U 600W platinum efficiency multiple output power supply w/PMBus.
• Эффективность БП: 92%.
• Вход питания: 600W with Input 100 - 240Vac.
• Частота AC: 50-60Hz.
• Тип выхода: 24pin ATX.
• Линия -12V: Max 0.5A / Min 0A.
• Линия +12V: Max 49A / Min 0.5A (100Vac - 240Vac).
• Линия +5V: Max 18A / Min 0.5A.
• Линия +3.3V: Max 15A / Min 0.5A.
• Линия +5Vsb: Max 3A / Min 0A.
• Сертификация блока питания: Platinum Certified.
• Регуляторные нормы питания: BSMI, CCC, CE/EMC, FCC class B, TUV/CB, UL/CUL.

Применение

Корпус применяется для построения 1U серверов, компактных стоечных систем и платформ с локальным хранением данных. Он подходит для сценариев, где нужна быстрая замена накопителей, поддержка полноразмерной платы расширения, фронтальная диагностика и надежное питание в серверном шасси.

Совместимость

• Материнские платы размером 13.68" x 13".
• Intel® и AMD processors, single и dual конфигурации.
• SAS и enterprise SATA HDD.
• 1x full-height, full-length expansion slot с riser card.

Комплектация

• Корпус в исполнении SC815TQC-605CB.
• 1U 4-Port 12Gbps Backplane.
• 1U 600W блок питания с PMBus.
• Система охлаждения с 4 вентиляторами 40x56 мм.

Логистические данные

• Габариты упаковки: 23.5" (597 мм) x 8.5" (216 мм) x 33.7" (856 мм).
• Вес брутто: 36 lbs (16.33 kg).
