Лезвийный сервер SBI-4129P-T3N Supermicro (СУПЕРМИКРО)

Основная информация о лезвийном сервере Supermicro

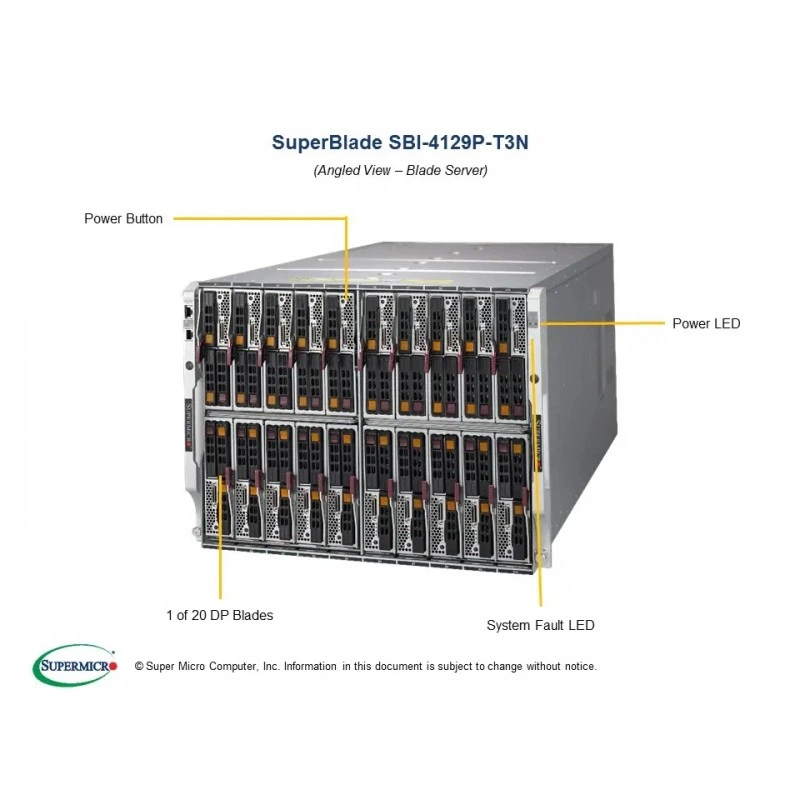

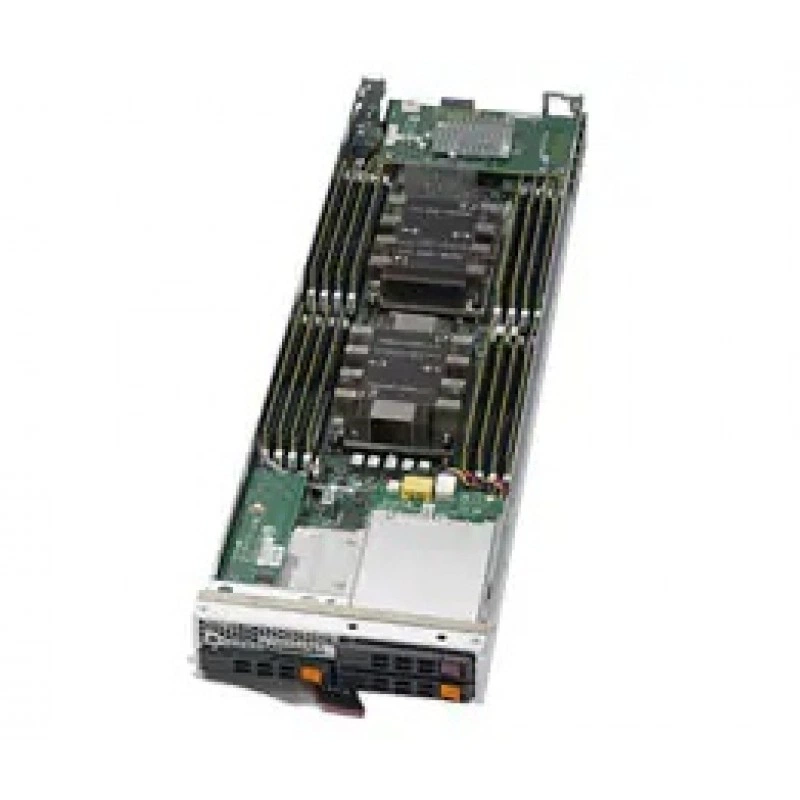

SuperBlade SBI-4129P-T3N представляет собой лезвийный серверный модуль Supermicro в черном исполнении, рассчитанный на использование в архитектуре Blade/Twin. Модель построена на плате Super B11DPT-P и ориентирована на высокоплотные серверные конфигурации с поддержкой двух процессоров Intel Xeon Scalable. Формат решения предполагает установку в шасси blade-системы и использование в составе модульной инфраструктуры дата-центра.

Функциональные возможности SBI-4129P-T3N

Модуль поддерживает двухсокетную платформу с разъемом Dual Socket P (LGA 3647), процессоры 2nd Gen Intel Xeon Scalable и Intel Xeon Scalable, а также 3 UPI со скоростью до 10.4 GT/s. Заявленный диапазон TDP процессоров составляет 70-205 Вт, а количество ядер - до 28 на процессор. Для оперативной памяти предусмотрено 16 слотов DIMM и поддержка до 4 ТБ 3DS ECC DDR4-2933 MHz RDIMM/LRDIMM. Также поддерживается Intel Optane DCPMM для конфигураций, где это требуется.

Встроенная подсистема хранения использует Intel C622 и SATA3 6 Gbps с поддержкой RAID 0, 1, 5. На борту реализованы Dual 10G LAN с контроллерами Intel X722, управление IPMI 2.0 через Chassis Management Module, а также KVM over IP и Virtual Media over LAN. Графическая часть построена на Aspeed AST2500 BMC. BIOS реализован на 128Mb SPI Flash EEPROM с AMI BIOS и поддерживает Plug and Play, PCI 2.2, ACPI до 3.0 и USB Keyboard support.

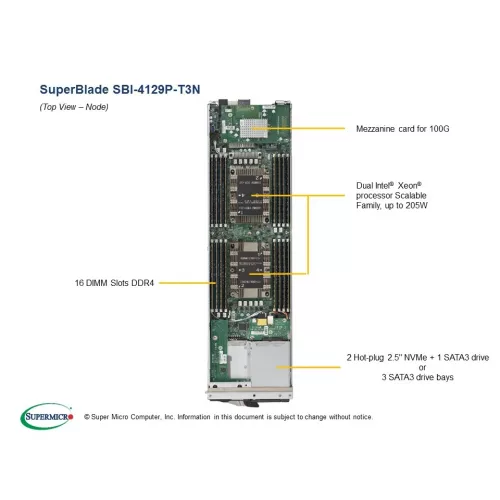

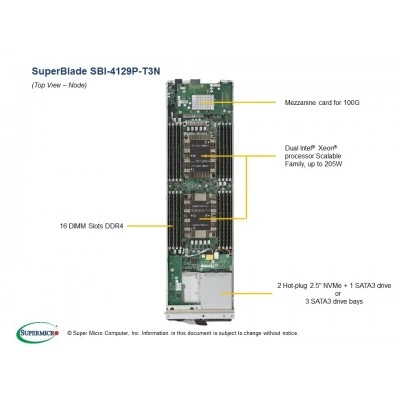

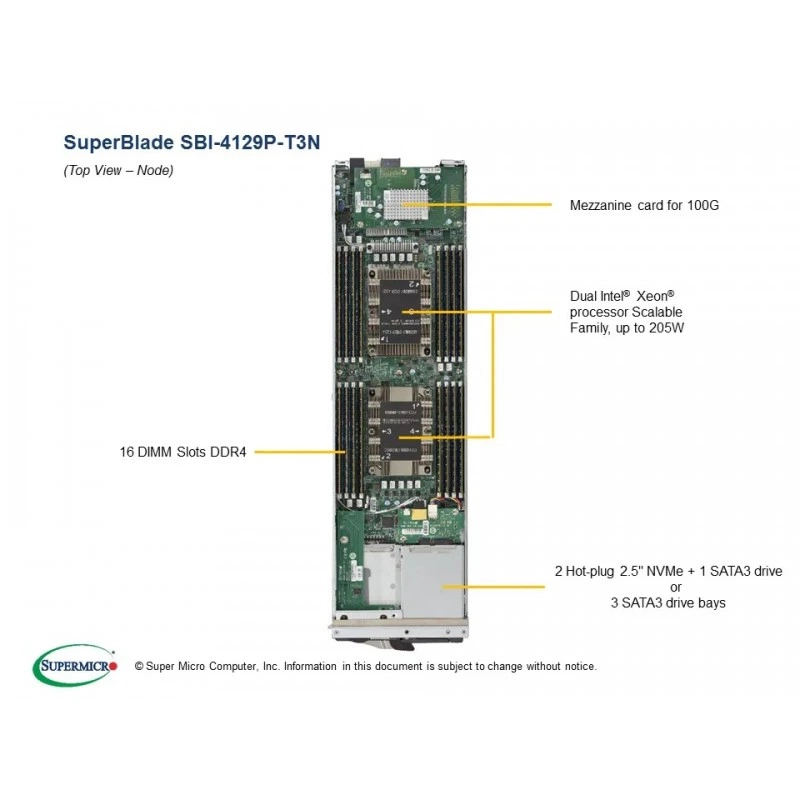

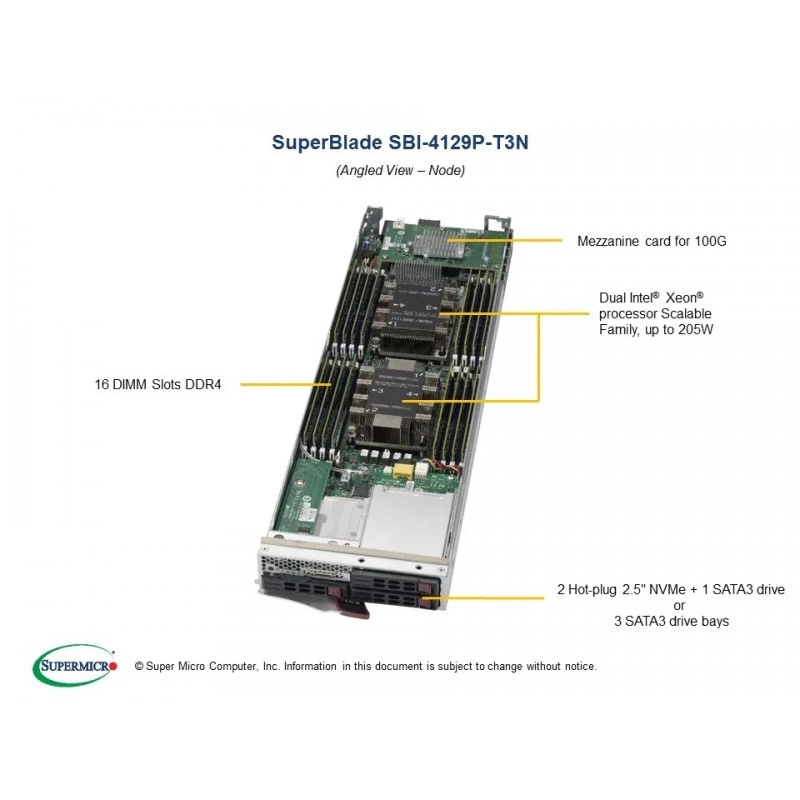

Из интерфейсов и конструктивных элементов доступны TPM header, фронтальный разъем для SMCI KVM Card, SUV connector для Serial/USB/Video, кнопка Power On/Off и отдельная кнопка KVM, а также индикаторы питания, UID/KVM, сетевой активности и ошибки. Для накопителей предусмотрены 2 hot-plug 2.5" NVMe + 1 SATA3 drive bays, а также конфигурация с 3 SATA3 drive bays; дополнительно поддерживается до 5 PCI-E x4 M.2 через mezzanine-карту. В списке опций указаны модуль TPM, радиаторы для разных уровней TDP, сети/модули расширения, аккумуляторный backup kit, программные лицензии управления и модуль AOM-B-4M с 4 x M.2 NVMe.

Технические особенности

• Габариты: высота 6.5", ширина 1.75", глубина 23.5".
• Вес: 9.5 lbs (4.3 kg).
• Цвет: Black.
• Процессорная платформа: Dual Socket P (LGA 3647).
• Поддержка памяти: 16 DIMM slots, ECC DDR4 RDIMM/LRDIMM 2933/2666/2400 MHz.
• Чипсет: Intel C622 chipset.
• Сеть: Dual 10G LAN with Intel X722.
• Управление: IPMI 2.0 via CMM, KVM over IP, Virtual Media over LAN.
• BIOS: AMI BIOS, 128Mb SPI Flash EEPROM.
• Экологические параметры: рабочая температура 10°C ~ 35°C, нерабочая температура -40°C ~ 60°C, рабочая влажность 8% ~ 90% без конденсации, нерабочая влажность 5% ~ 95% без конденсации.
• Соответствие: RoHS Compliant.

Применение

Модуль предназначен для построения blade-инфраструктуры в серверных шасси Supermicro и подходит для плотных вычислительных конфигураций, где важны высокая компоновочная плотность, удаленное управление, масштабирование по процессорам и поддержка скоростных сетевых подключений. Решение используется в корпоративных дата-центрах, виртуализационных средах, серверных кластерах и других сценариях, где требуется компактный вычислительный модуль с развитой подсистемой памяти и хранения.

Совместимость

Из подтвержденных данных совместимость включает платформу SuperBlade, материнскую плату Super B11DPT-P, процессоры Intel Xeon Scalable для сокета LGA 3647, модули памяти RDIMM/LRDIMM DDR4, опциональные TPM-модули, а также опции и аксессуары, перечисленные в разделе Parts List. В комплектной информации указаны motherboard/chassis элементы, кабель, drive trays, air shroud, а также дополнительные карты и лицензии управления.

Комплектация

• Материнская плата Super B11DPT-P.
• Шасси 4U 10 SuperBlade Processor Blade chassis.
• Single SATA3 hard drive supporting expansion card for B11DPT.
• Front Control Board with KVM connector for B11DPT, RoHS.
• SATA кабель CBL-0488L.
• 2 black 2.5" NVMe hard drive trays with orange button.
• Air shroud set for 4U 10-Blade.

Монтаж и эксплуатация

Устройство рассчитано на установку в blade-шасси и эксплуатацию в серверной среде с контролем температурного режима и влажности. Для загрузки и обслуживания предусмотрены инструменты удаленного администрирования, кнопка KVM, фронтальный KVM connector и возможности управления через IPMI. Для повышения стабильности конфигурации предусмотрены рекомендации по BIOS версии 3.2 и выше для поддержки 2nd Gen Intel Xeon Scalable processors (Cascade Lake-R).

Ограничения и условия использования

• Поддержка 2nd Gen Intel Xeon Scalable processors требует BIOS версии 3.2 или выше.
• 2933 MHz в режиме двух DIMM на канал достигается при использовании памяти, приобретенной у Supermicro.
• Intel Optane DCPMM поддерживается только для Cascade Lake.
• Image above may show a varied configuration of optional parts; стандартный состав следует сверять по parts list.

Логистические данные

• Вес изделия: 4.3 kg.
• Габариты изделия: 6.5" x 1.75" x 23.5".
• Цвет исполнения: Black.

Упаковка и маркировка

В товарной маркировке и спецификации используется обозначение SBI-4129P-T3N, а в SKU блока указан Processor Blade SBI-4129P-T3N (Black). Для идентификации также фигурирует системная плата Super B11DPT-P и комплектующие из parts list.
