Артикул: MBD-H8QME-2-B

Наличие уточняйте

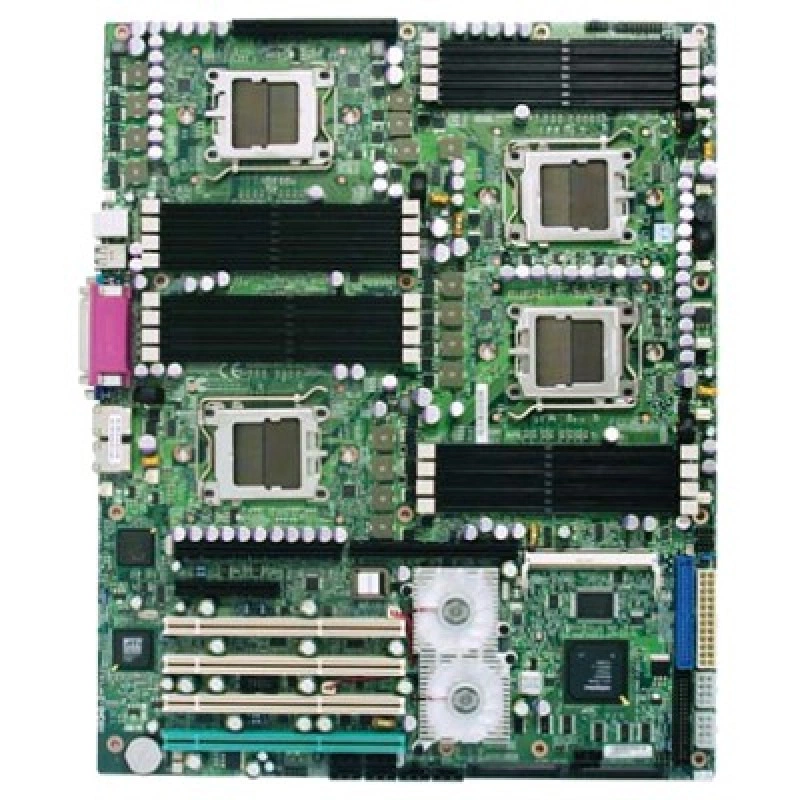

Материнская плата Supermicro MBD-⁠H8QME-⁠2-⁠B

Цена последней отгрузки со склада:

74 400 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H8QME-2-B

Материнская плата Supermicro MBD-H8QME-2-B предназначена для серверных систем и относится к платформам Supermicro, рассчитанным на построение совместимых рабочих и серверных конфигураций. Это системная плата для специализированных решений, где важны поддержка серверных компонентов, согласование разъемов и размещение аппаратных узлов в соответствии с архитектурой платформы. Модель MBD-H8QME-2-B используется как основа для совместимой сборки и ориентирована на эксплуатацию в серверной среде.

Плата оснащается сокетом S1207 (Socket F), использует чипсет NVIDIA MCP55 Pro и поддерживает память DDR2 DIMM. Для конфигурации характерны 16 слотов памяти, максимальный объем памяти 128 ГБ, встроенный видеоадаптер на основе ATI ES1000, основной разъем питания 24-pin и разъем питания процессора 8-pin + 8-pin. Форм-фактор указан как нестандартный, что важно учитывать при подборе корпуса и совместимых компонентов.

Supermicro MBD-H8QME-2-B подходит для серверных задач, где требуется системная плата с серверной логикой, расширенными возможностями по памяти и встроенным графическим адаптером. При проектировании конфигурации следует учитывать особенности сокета, тип памяти, питание и габаритную совместимость с шасси.

Функциональные возможности

Функциональность H8QME-2 проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот (SIMSO); ( опционально: AOC-SIMSO R 3.00); Условие: KVM-over-LAN not поддерживается - there is no DVO signal до IPMI слот; RMM (Remote Management Module); (Card not included); для Выделенная LAN, cable CBL-0177L must be used (cable sold separately). Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: Четыре 1207-pin разъём F; поддержка До Четыре 6-ядерные / 4-ядерные / 2-ядерные AMD Opteron 8000 серии; HT3.0 Link Поддержка ^.
  • Форм-фактор и габариты: Проприетарный; 16" x 13" (40.6cm x 33.2cm).
  • Оперативная память: Sixteen 240-pin DIMM разъёма; поддержка До 128 GB DDR2 800/667/533 MHz память; Один или Два (recommended) канал память Поддержка; для Четыре CPUs: Recommended that память be populated equally в adjacent память banks.
  • Тип и режимы памяти: DDR2 800/667/533MHz buffered (регистровая) ECC SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: Intel 82546GB Два порт Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 LAN портов.
  • SATA: nVidia MCP55 Pro SATA2 3.0Gbps Controller; 6 SATA2 портов; nVidia RAID 2.0; SATA RAID 0, 1, 0+1, 5, JBOD Поддержка; 6 SATA2 портов.
  • PCIe: 1 x16 PCI-e слот*; 1 x8 PCI-e слот.
  • USB: FUCI; До 4 USB портов 2.0 Compliant; 2 сзади портов; 2 Внутренний колодки.
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот (SIMSO); ( опционально: AOC-SIMSO R 3.00); Условие: KVM-over-LAN not поддерживается - there is no DVO signal до IPMI слот; RMM (Remote Management Module); (Card not included); для Выделенная LAN, cable CBL-0177L must be used (cable sold separately).
  • Охлаждение: Всего Контроль оборотов до 9 вентиляторов; До 9 разъёмов 3-pin разъёмы вентиляторов; Контроль оборотов для регулировки скорости; Поддержка 3-pin вентиляторов с регулировка оборотов; Регулировка вентиляторов для снижения шума.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро H8QME-2 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Четыре 1207-pin разъём F; поддержка До Четыре 6-ядерные / 4-ядерные / 2-ядерные AMD Opteron 8000 серии; HT3.0 Link Поддержка ^. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Sixteen 240-pin DIMM разъёма; поддержка До 128 GB DDR2 800/667/533 MHz память; Один или Два (recommended) канал память Поддержка; для Четыре CPUs: Recommended that память be populated equally в adjacent память banks; DDR2 800/667/533MHz buffered (регистровая) ECC SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
H8QME-2Четыре 1207-pin разъём F; поддержка До Четыре 6-ядерные / 4-ядерные / 2-ядерные AMD Opteron 8000 серии; HT3.0 Link Поддержка ^Sixteen 240-pin DIMM разъёма; поддержка До 128 GB DDR2 800/667/533 MHz память; Один или Два (recommended) канал память Поддержка; для Четыре CPUs: Recommended that память be populated equally в adjacent память banks; Intel 82546GB Два порт Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 LAN портов
H8DME-2Два 1207-pin разъём F; Поддержка до двух 6-ядерные / 4-ядерные / 2-ядерные AMD Opteron 2000 серии; HT3.0 Link Поддержка ^Sixteen 240-pin DIMM разъёма; Поддержка До 128GB DDR2 800/667/533 MHz память *; для Один CPU: память must be populated в CPU1 DIMM только; для Два CPUs: Recommended that память be populated equally в adjacent память banks; Два канал шина памяти; nVidia MCP55 Pro чипсет Двухпортовый LAN / Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 LAN портов
H8QM3-2+Четыре 1207-pin разъём F; поддержка До Четыре 6-ядерные / 4-ядерные / 2-ядерные AMD Opteron 8000 серии; HT3.0 Link Поддержка ^32x 240-pin DIMM разъёма Поддержка До 256GB DDR2 800/667/533 MHz память *; Один или Два (recommended) канал память Поддержка; для Четыре CPUs: Recommended that память be populated equally в adjacent память banks; Intel 82546GB Два порт Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 LAN портов
H8SMA-2Один 940-pin AM2 разъём; поддержка Один 4-ядерные AMD Opteron 1000 серии (разъём AM2) процессор Условие: Материнская плата PCB ревизия 2.xx is needed до Поддержка quad-core процессорЧетыре 240-pin DIMM разъёма; поддержка До 8 GB DDR2 800/667/533 MHz память; Один или Два (recommended) канал память; nVidia MCP55 Pro чипсет Двухпортовый LAN / Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 LAN портов

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата H8QME-2. Суффикс -B обозначает исполнение Bulk для комплектации системы. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-H8QME-2-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.8V только
Ёмкость и слоты памяти
Sixteen 240-pin DIMM разъёма; поддержка До 128 GB DDR2 800/667/533 MHz память; Один или Два (recommended) канал память Поддержка; для Четыре CPUs: Recommended that память be populated equally в adjacent память banks
Ёмкость модулей DIMM
256MB, 512MB, 1GB, 2GB, 4GB, 8GB
Контакты модуля памяти
240-pin
Тип и скорость памяти
DDR2 800/667/533MHz buffered (регистровая) ECC SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Четыре 1207-pin разъём F; поддержка До Четыре 6-ядерные / 4-ядерные / 2-ядерные AMD Opteron 8000 серии; HT3.0 Link Поддержка ^
Чипсет
nVidia MCP55 Pro; AMD 8132
HyperTransport
2 HyperTransport (HTX) разъёмы
Количество процессорных разъёмов
2

Интерфейсы и расширение

Super I/O
Winbond 83627HF
Видеовыход VGA
ATI ES1000 Graphics Controller 16MB Graphics & VGA порт; 1 VGA порт
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Параллельный порт
1 ECP / EPP parallel порт
Порты USB
FUCI; До 4 USB портов 2.0 Compliant; 2 сзади портов; 2 Внутренний колодки
Последовательные порты
1 Fast UART 16550 serial порт; 1 колодка
Сетевые контроллеры
Intel 82546GB Два порт Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45
Сетевые порты
2 RJ45 LAN портов
Слоты PCI-X
2 64-bit 133/100MHz PCI-X (3.3V) слоты; 2 64-bit 100MHz PCI-X (3.3V) слот
Слоты PCIe
1 x16 PCI-e слот*; 1 x8 PCI-e слот

Комплектация и совместимость

Исполнение поставки
Bulk
Условия совместимости шасси
до ensure system stability, a 1000W (minimum) ATX power supply [ 8-pin & 8-pin (+12V) и 24-pin are требуется]

Конструкция и условия эксплуатации

Габариты
16" x 13" (40.6cm x 33.2cm)
Соответствие FCC
Passed до meet FCC standard requirement
Соответствие RoHS
RoHS Compliant 5/6, Server Exemption
Условия эксплуатации
Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
Проприетарный

Накопители

IDE
Один EIDE канал Поддержка До Два UDMA IDE устройств; поддержка UDMA Mode 5; поддержка PIO Mode 4; поддержка ATA 100/133
Контроллер и порты SATA
nVidia MCP55 Pro SATA2 3.0Gbps Controller; 6 SATA2 портов; nVidia RAID 2.0; SATA RAID 0, 1, 0+1, 5, JBOD Поддержка; 6 SATA2 портов
Разъём дисковода
1 Floppy порт; 1.44 MB Поддержка

Питание и охлаждение

Вентиляторы и охлаждение
Всего Контроль оборотов до 9 вентиляторов; До 9 разъёмов 3-pin разъёмы вентиляторов; Контроль оборотов для регулировки скорости; Поддержка 3-pin вентиляторов с регулировка оборотов; Регулировка вентиляторов для снижения шума
Дополнительные функции
1 SATA DOM power разъём; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг Напряжения ядер CPU, +3.3V, +5V, +12V, 5V дежурное питание, VBAT; Импульсный регулятор напряжения CPU
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; PC Temperature Sensing Logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы; Suspend-State Indicator LED; +5V Индикатор дежурного питания
Управление питанием
Управление питанием ACPI; Принудительное выключение кнопкой питания; Wake-On-Ring (WOR) колодка; Wake-on-LAN (WOL) колодка; Включение с клавиатуры из Soft-Off; Управление включением после восстановления питания; Внутренний/External modem remote ring-on

Управление и безопасность

Программное обеспечение управления
опционально IPMI (Intelligent Platform Management Interface) 2.0; Super Doctor III; Watch Dog
Тип BIOS
8Mb Flash EEPROM с AMI BIOS; SST 49LF080A BIOS Chip
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот (SIMSO); ( опционально: AOC-SIMSO R 3.00); Условие: KVM-over-LAN not поддерживается - there is no DVO signal до IPMI слот; RMM (Remote Management Module); (Card not included); для Выделенная LAN, cable CBL-0177L must be used (cable sold separately)
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0; Поддержка USB-клавиатуры; SMBIOS 2.3

Отзывы о товаре

Валерия Булатова29.05.2025

4/5

Плату ставили в старую серверную систему с DDR2, и тут особенно выручило большое число слотов памяти. После замены машина загрузилась, встроенное видео тоже появилось сразу. Для восстановления старой платформы подошла хорошо.

Плюсы товара

Система загрузилась после замены

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие основные совместимостные ограничения возникают при установке MBD-H8QME-2-B из‑за сокета и типа памяти?

Плата использует сокет S1207 (Socket F) и память DDR2 DIMM. Перед заказом убедитесь, что ваш процессорный комплект и планируемые модули памяти соответствуют этим требованиям, иначе сборка будет невозможна.

Почему при выборе конфигурации важно учитывать «нестандартный» форм-фактор вместе с питанием платы?

В карточке указан нестандартный форм-фактор и питание: 24-pin, а также питание процессора 8-pin + 8-pin. При внедрении проверьте, что корпус/шасси обеспечивают разводку под это питание и физическую посадку платы.

Как встроенная графика и графический чип могут повлиять на планы по первичной настройке системы и обслуживанию?

На плате есть встроенный видеоадаптер на ATI ES1000. Это может упростить базовую настройку и обслуживание без обязательной установки отдельной видеокарты, но при этом нужно учитывать, что сценарий с внешней графикой требует согласования компонентов вашей сборки.

Если в проекте нужен большой объём ОЗУ, какие ограничения по планированию нужно учесть заранее?

Максимальный объём указан 128 ГБ при 16 слотах под DDR2 DIMM. При проектировании заранее рассчитывайте число и объём модулей под вашу схему, чтобы не упереться в лимит по слотам/максимуму.

Какие риски по совместимости с задачами «хранение/серверные интерфейсы» есть, если опираться только на память и сокет?

Помимо памяти и сокета, в карточке присутствует базовая графика и чипсет NVIDIA MCP55 Pro, а также питание 24-pin и 8-pin + 8-pin. Для внедрения важно проверять совместимость всей платформы как связки: питание, чипсет и поддерживаемые компоненты, а не только ОЗУ.
