Артикул: MBD-H8SMA-2-B

Наличие уточняйте

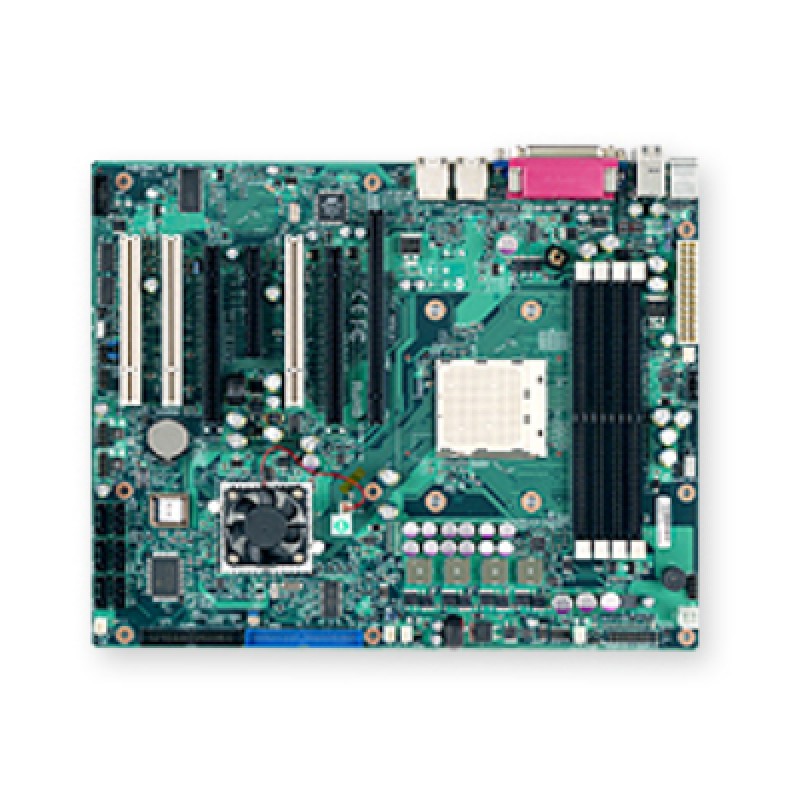

Материнская плата Supermicro MBD-⁠H8SMA-⁠2-⁠B ATX

Цена последней отгрузки со склада:

80 800 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H8SMA-2-B

Supermicro MBD-H8SMA-2-B - материнская плата формата ATX для серверных и системных конфигураций на базе Socket AM2. Плата построена на системной логике NV MCP55 Pro и поддерживает процессорную шину HyperTransport 1000 МГц, что позволяет использовать ее в совместимых платформах соответствующего поколения. Формат ATX делает плату удобной для установки в корпуса и серверные системы, рассчитанные на этот типоразмер.

Модель оснащена четырьмя слотами DDR2-800, шестью портами SATA2, разъемом PCI Express x16 и гигабитным сетевым интерфейсом GLAN. Набор возможностей подходит для построения серверной или рабочей конфигурации, где важны стандартные интерфейсы подключения накопителей и периферии, поддержка памяти DDR2 и дисковой подсистемы SATA2, а также расширение через полноразмерный слот PCIe x16. Плата ориентирована на совместимые платформы с Socket AM2 и может использоваться как основа для специализированных систем соответствующего уровня.

В совокупности характеристики MBD-H8SMA-2-B определяют ее как серверную материнскую плату с базовыми, но функциональными возможностями подключения, памяти и расширения. Модель подходит для сборки систем, где нужен формат ATX, четыре модуля памяти DDR2-800, несколько дисков SATA2 и наличие гигабитной сети на плате.

Функциональные возможности

Функциональность H8SMA-2 проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот (SIMLP); ( опционально: AOC-SIMLP-B(+) R 3.00); ( опционально: AOC-SIMLP-3(+) R 3.00) с 3rd LAN Поддержка; Условие: KVM-over-LAN not поддерживается - there is no DVO signal до IPMI слот; RMM (Remote Management Module); (Card not included). Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: Один 940-pin AM2 разъём; поддержка Один 4-ядерные AMD Opteron 1000 серии (разъём AM2) процессор Условие: Материнская плата PCB ревизия 2.xx is needed до Поддержка quad-core процессор.
  • Форм-фактор и габариты: ATX; 12" x 9.6 " (30.5cm x 24.4cm); 6 layers.
  • Оперативная память: Четыре 240-pin DIMM разъёма; поддержка До 8 GB DDR2 800/667/533 MHz память; Один или Два (recommended) канал память.
  • Тип и режимы памяти: DDR2 800/667/533MHz un-buffered ECC / non-ECC SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: nVidia MCP55 Pro чипсет Двухпортовый LAN / Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 LAN портов.
  • SATA: nVidia MCP55 Pro SATA2 3.0Gbps Controller; 6 SATA портов; nVidia RAID 2.0; SATA RAID 0, 1, 0+1, 5, JBOD Поддержка; До Шесть SATA2 устройств.
  • PCIe: 1 x16 PCI-e слот (nVidia SLI Technology поддерживается); 1 x8 PCI-e using x16 слот; 1 x4 PCI-e using x8 слот.
  • USB: 4 USB сзади портов; 4 USB Внутренний колодки; 8 Всего USB 2.0 Compliant, 1.1 Compatible.
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот (SIMLP); ( опционально: AOC-SIMLP-B(+) R 3.00); ( опционально: AOC-SIMLP-3(+) R 3.00) с 3rd LAN Поддержка; Условие: KVM-over-LAN not поддерживается - there is no DVO signal до IPMI слот; RMM (Remote Management Module); (Card not included).
  • Охлаждение: Всего До five 4-pin разъёмы вентиляторов; 5 состояние вентиляторов Tachometer мониторинг; состояние Monitor для скорость управление.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро H8SMA-2 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Один 940-pin AM2 разъём; поддержка Один 4-ядерные AMD Opteron 1000 серии (разъём AM2) процессор Условие: Материнская плата PCB ревизия 2.xx is needed до Поддержка quad-core процессор. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: Четыре 240-pin DIMM разъёма; поддержка До 8 GB DDR2 800/667/533 MHz память; Один или Два (recommended) канал память; DDR2 800/667/533MHz un-buffered ECC / non-ECC SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
H8SMA-2Один 940-pin AM2 разъём; поддержка Один 4-ядерные AMD Opteron 1000 серии (разъём AM2) процессор Условие: Материнская плата PCB ревизия 2.xx is needed до Поддержка quad-core процессорЧетыре 240-pin DIMM разъёма; поддержка До 8 GB DDR2 800/667/533 MHz память; Один или Два (recommended) канал память; nVidia MCP55 Pro чипсет Двухпортовый LAN / Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 LAN портов
H8SCM-FОдин 1207-pin разъём C32; поддержка Один 8/6/4-Core ready AMD Opteron 4000 серииЧетыре DIMM разъёма; поддержка До 128GB регистровая ECC или 32GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 4 DIMM; Два канал шина памяти; See Detailed память Поддержка Matrix; Два Intel 82574L контроллерs Два single-port Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
H8QME-2Четыре 1207-pin разъём F; поддержка До Четыре 6-ядерные / 4-ядерные / 2-ядерные AMD Opteron 8000 серии; HT3.0 Link Поддержка ^Sixteen 240-pin DIMM разъёма; поддержка До 128 GB DDR2 800/667/533 MHz память; Один или Два (recommended) канал память Поддержка; для Четыре CPUs: Recommended that память be populated equally в adjacent память banks; Intel 82546GB Два порт Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 LAN портов
H8DME-2Два 1207-pin разъём F; Поддержка до двух 6-ядерные / 4-ядерные / 2-ядерные AMD Opteron 2000 серии; HT3.0 Link Поддержка ^Sixteen 240-pin DIMM разъёма; Поддержка До 128GB DDR2 800/667/533 MHz память *; для Один CPU: память must be populated в CPU1 DIMM только; для Два CPUs: Recommended that память be populated equally в adjacent память banks; Два канал шина памяти; nVidia MCP55 Pro чипсет Двухпортовый LAN / Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 LAN портов

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата H8SMA-2. Суффикс -B обозначает исполнение Bulk для комплектации системы. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-H8SMA-2-B

Оперативная память

Напряжение памяти
1.8V только
Ёмкость и слоты памяти
Четыре 240-pin DIMM разъёма; поддержка До 8 GB DDR2 800/667/533 MHz память; Один или Два (recommended) канал память
Ёмкость модулей DIMM
256 MB, 512 MB, 1GB, 2GB
Контакты модуля памяти
240-pin
Тип и скорость памяти
DDR2 800/667/533MHz un-buffered ECC / non-ECC SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Один 940-pin AM2 разъём; поддержка Один 4-ядерные AMD Opteron 1000 серии (разъём AM2) процессор Условие: Материнская плата PCB ревизия 2.xx is needed до Поддержка quad-core процессор
Сокет процессора
AM2
Чипсет
nVidia MCP55 Pro
Количество процессорных разъёмов
1
Системная шина
1000MHz HyperTransport

Интерфейсы и расширение

Super I/O
Winbond 83627HF
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Параллельный порт
1 ECP / EPP parallel порт
Порты USB
4 USB сзади портов; 4 USB Внутренний колодки; 8 Всего USB 2.0 Compliant, 1.1 Compatible
Последовательные порты
2 Fast UART 16550 serial портов; 1 колодка
Сетевые контроллеры
nVidia MCP55 Pro чипсет Двухпортовый LAN / Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45
Сетевые порты
2 RJ45 LAN портов
Слоты PCI
3 PCI 32-bit, 33MHz слоты
Слоты PCIe
1 x16 PCI-e слот (nVidia SLI Technology поддерживается); 1 x8 PCI-e using x16 слот; 1 x4 PCI-e using x8 слот

Комплектация и совместимость

Исполнение поставки
Bulk
Условия совместимости шасси
до ensure system stability, a 300W (minimum) ATX power supply [4-pin (+12V) и 24-pin are требуется]

Конструкция и условия эксплуатации

Габариты
12" x 9.6 " (30.5cm x 24.4cm); 6 layers
Соответствие FCC
Class B
Соответствие RoHS
RoHS Compliant 6/6, Pb Free
Условия эксплуатации
Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°Cto 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
Форм-фактор
ATX

Накопители

IDE
поддержка UDMA Mode 5; поддержка PIO Mode 4; поддержка ATA/100/133; Один ATA 133/100 EIDE каналов Поддержка До Два UDMA IDE устройств; поддержка UDMA Mode 5; поддержка ATA133/100
Контроллер и порты SATA
nVidia MCP55 Pro SATA2 3.0Gbps Controller; 6 SATA портов; nVidia RAID 2.0; SATA RAID 0, 1, 0+1, 5, JBOD Поддержка; До Шесть SATA2 устройств
Разъём дисковода
1 Floppy порт 1.44 MB

Питание и охлаждение

Вентиляторы и охлаждение
Всего До five 4-pin разъёмы вентиляторов; 5 состояние вентиляторов Tachometer мониторинг; состояние Monitor для скорость управление
Дополнительные функции
1 SATA DOM power разъём; Разъём датчика вскрытия корпуса; Контроль вскрытия корпуса; Chipkill Поддержка
Контроль напряжений
Мониторинг Напряжения ядер CPU, +3.3V, +5V, +12V, 5V дежурное питание, VBAT; Monitor для HyperTransport напряжение 1.2V, DDR termination 1.25V; Импульсный регулятор напряжения CPU
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; I 2 C temperature sensing logic
Светодиодные индикаторы
CPU / Overheat LED; Suspend-state indicator LED; +5V Индикатор дежурного питания
Управление питанием
Управление питанием ACPI; Wake-On-Ring (WOR) колодка; Wake-on-LAN (WOL) колодка; Принудительное выключение кнопкой питания; Управление включением после восстановления питания; Внутренний/External modem remote ring-on

Управление и безопасность

Программное обеспечение управления
опционально IPMI (Intelligent Platform Management Interface) 2.0; Super Doctor III
Тип BIOS
4Mb Flash EEPROM с AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот (SIMLP); ( опционально: AOC-SIMLP-B(+) R 3.00); ( опционально: AOC-SIMLP-3(+) R 3.00) с 3rd LAN Поддержка; Условие: KVM-over-LAN not поддерживается - there is no DVO signal до IPMI слот; RMM (Remote Management Module); (Card not included)
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0; BIOS Rescue Hot Keys; SMBIOS 2.3; Поддержка USB-клавиатуры; Аппаратная защита BIOS

Отзывы о товаре

Инна Маркова03.05.2026

5/5

Плату брали для замены в старой машине, потому что прежняя уже начала сбоить. После установки сервер загрузился, сеть и диски появились сразу. Собирали вечером, закончили без долгих пауз.

Плюсы товара

Сервер загрузился после замены

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие совместимости по CPU, памяти и интерфейсам критичны для материнской платы MBD-H8SMA-2-B?

Плата рассчитана на сокет AM2 и использует DDR2-800 (4 слота). Также предусмотрены 6 портов SATA2, а для расширения есть PCIe x16 — перед сборкой убедитесь, что все компоненты поддерживают эти интерфейсы.

Как наличие 6 SATA2 портов влияет на организацию дисковой подсистемы в проекте?

Шесть портов SATA2 задают верхнюю границу по количеству подключаемых SATA-накопителей в рамках платы. При планировании хранения учитывайте, что вы сможете подключить до 6 устройств по SATA2 и нужно заранее продумать топологию и схему отказоустойчивости.

Какие требования к сетевой связности стоит учитывать из-за GLAN на MBD-H8SMA-2-B?

На плате есть гигабитный сетевой интерфейс GLAN. Если сервер будет работать с интенсивным внешним трафиком, важно заранее оценить потребности в пропускной способности и понять, достаточно ли одного гигабитного интерфейса в вашей архитектуре.

Насколько гибкой будет платформа по расширению, учитывая один PCIe x16 слот?

Расширение доступно через полноразмерный слот PCI Express x16. Если вам нужно несколько плат расширения, заранее оцените, как вы сможете разместить и использовать периферию, учитывая наличие только одного x16 слота.

Какие ограничения по шинам/логике важно учитывать при сборке на базе NV MCP55 Pro?

Плата построена на системной логике NV MCP55 Pro и использует HyperTransport 1000 МГц. При проектировании важно, чтобы выбранные CPU и платформа соответствовали этим параметрам шины, иначе возможны проблемы совместимости на уровне архитектуры.
