Артикул: MBD-X10DRI

Наличие уточняйте

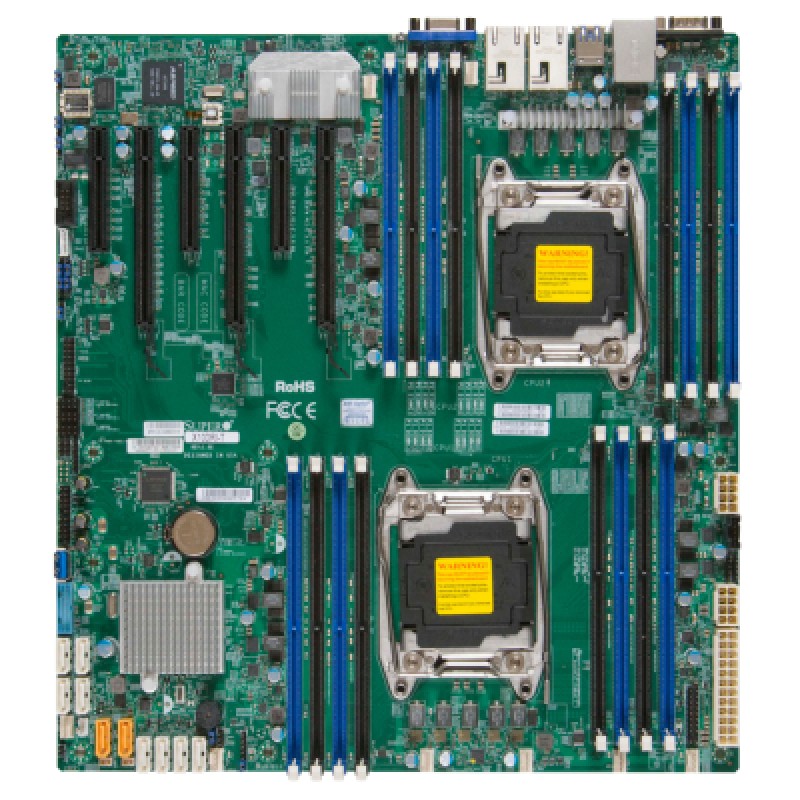

Материнская плата Supermicro X10DRi (MBD-⁠X10DRI) для сервера

Цена последней отгрузки со склада:

35 060 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro X10DRi

Supermicro X10DRi (MBD-X10DRI) — серверная материнская плата E-ATX с двумя сокетами LGA2011-3 для Intel Xeon E5-2600 v3/v4, 16 слотами DDR4 ECC, шестью PCIe 3.0 и удалённым управлением IPMI. Она подходит для восстановления существующего сервера, расширения инфраструктуры на Xeon E5 и сборки системы, которой нужны большой объём памяти и несколько плат расширения. Перед заказом особенно важно согласовать модель CPU, BIOS, артикулы DIMM, крепление кулеров и комплект поставки.

У X10DRi есть два порта Ethernet по 1 Гбит/с и отдельный сетевой порт управления. Это именно X10DRi: характеристики X10DRi-T, LN4+ и T4+ нельзя переносить на эту плату. Обозначение MBD-X10DRI относится к материнской плате, а не к готовому серверу с установленными процессорами, памятью и накопителями.

Материнская плата Supermicro X10DRi MBD-X10DRI: Xeon E5-2600 v3/v4, DDR4 ECC, PCIe 3.0 и IPMI
X10DRi позволяет собрать систему с одним или двумя процессорами. Доступные DIMM и PCIe зависят от числа установленных CPU.

Функциональные возможности и принцип работы

X10DRi объединяет два процессорных узла, подсистему памяти, устройства расширения и управление сервером. Вычисления выполняют Xeon, каждый CPU обращается к собственным каналам RAM и подключённым к нему PCIe-устройствам. Чипсет Intel C612 обслуживает периферию платформы, в том числе SATA. Межпроцессорная связь позволяет двум CPU работать в одной системе, но локальная и удалённая память имеют разную стоимость обращения.

В двухпроцессорной конфигурации используется NUMA: память распределяется между узлами CPU. Для чувствительной к задержкам нагрузки желательно размещать вычисления ближе к памяти своего узла. Две одинаковые по суммарному объёму сборки могут вести себя по-разному, если в одной заполнены все каналы обоих CPU, а в другой большая часть DIMM сосредоточена около одного сокета.

ECC помогает обнаруживать и исправлять определённые ошибки памяти. Это полезно для длительной работы сервера, но не заменяет совместимость модулей, входной тест и контроль событий. IPMI дополняет вычислительную часть: основной сервер может не загрузить ОС, а контроллер управления при наличии питания и доступной сети остаётся средством диагностики.

Удалённое администрирование через IPMI

BMC ASPEED AST2400 с IPMI позволяет контролировать питание и датчики, получать доступ к KVM-консоли и использовать виртуальные носители при поддерживаемой конфигурации. Это полезно для установки ОС, наблюдения за загрузкой и диагностики системы, которая находится в серверной. Управление работает независимо от загруженной основной ОС, когда подключено питание и доступна сеть BMC.

Перед покупкой проверяют доступ к интерфейсу управления, KVM и виртуальным носителям. Наличие IPMI также не означает бесплатного доступа ко всем функциям удалённого обновления BIOS.

Порт управления размещают в отдельной контролируемой сети. Для платы после эксплуатации нужны известные учётные данные, проверка доступности интерфейса и согласованный порядок их смены. Покупатель должен получить возможность администрировать BMC, а не только увидеть успешную загрузку ОС.

Технические особенности

Ключевые параметры определяют не только совместимость отдельных деталей, но и конфигурацию целиком. Сначала задают количество CPU, затем раскладку RAM, расположение карт и схему хранения. Ниже перечислены основные характеристики и условия их использования.

Главное преимущество этой платформы — сочетание двухпроцессорной архитектуры, зарегистрированной ECC-памяти и широких возможностей расширения. Однако шесть разъёмов PCIe не означают, что все они работают с одним CPU, а 16 DIMM не гарантируют максимальную частоту с любыми модулями. Покупать плату лучше вместе с проверенным перечнем компонентов, даже если часть комплектующих уже есть.

Узел Возможности X10DRi Что проверить для своего проекта
Процессоры Два LGA2011-3, Xeon E5-2600 v3/v4; TDP до 145 Вт на CPU Точный SKU, BIOS, совместимую пару, кулеры
Память 16 DIMM DDR4 ECC RDIMM / LRDIMM; четыре канала на CPU Тип, ранги, ёмкость, артикулы и заполнение каналов
Расширение Три PCIe 3.0 x16 и три PCIe 3.0 x8 Привязку к CPU, толщину и длину устройств
Накопители 10 SATA 6 Гбит/с; PCIe-накопители через подходящие карты Группы SATA, контроллер, кабели, режим загрузки
Сеть Два порта 1GbE Intel i350 Нужна ли отдельная 10GbE-карта
Управление IPMI 2.0, KVM, выделенный LAN; ASPEED AST2400 Версию BMC, доступ к консоли и сеть управления
Корпус и питание 305 × 330 мм; 24-pin и два 8-pin питания CPU Крепления, EPS-кабели, высоту кулеров и воздушный поток

Выбор Xeon E5: ядра, частота и тепловой режим

X10DRi поддерживает семейство Intel Xeon E5-2600 v3 и v4. Xeon E5-2600 v1/v2, Xeon Scalable и AMD EPYC для неё не подходят. Даже одинаковое число контактов в названии сокета не является доказательством совместимости. Процессоры подбирают по точному артикулу, штатному TDP и версии BIOS.

Для двухпроцессорной сборки закладывают два одинаковых поддерживаемых CPU. Не стоит рассчитывать конфигурацию на смешивание v3 и v4 или произвольной пары разных моделей.

Пример CPU Один CPU: ядра / потоки Два одинаковых CPU Базовая / максимальная Turbo, ГГц TDP одного CPU Предел DDR4 у CPU
Xeon E5-2640 v4 10 / 20 20 / 40 2,4 / 3,4 90 Вт 2133 MT/s
Xeon E5-2680 v4 14 / 28 28 / 56 2,4 / 3,3 120 Вт 2400 MT/s
Xeon E5-2699 v4 22 / 44 44 / 88 2,2 / 3,6 145 Вт 2400 MT/s

Это примеры выбора архитектуры, а не обещание наличия CPU или результат сравнения производительности. Максимальная Turbo — верхняя частота при определённых условиях; она не является гарантированной частотой всех ядер одновременно. TDP используется при проектировании охлаждения и не равен потреблению всего сервера из розетки.

Если важны многопоточные задачи, сопоставляют число физических ядер с нагрузкой и лицензированием. Если важна задержка отдельного запроса, смотрят на производительность одного ядра, память и накопители. Подобрать процессоры можно в разделе Intel Xeon, предварительно отфильтровав именно E5-2600 v3/v4.

Проектирование памяти: тип DIMM, ёмкость и каналы

Для проектной сборки выбирают серверную DDR4 ECC RDIMM или поддерживаемую LRDIMM, включая совместимые 3DS-модули для высокой ёмкости. Обычные DDR4 UDIMM для настольных ПК в такую спецификацию не закладывают. Надписи «DDR4» и «ECC» сами по себе недостаточны: нужны полный артикул, тип буферизации, ранговая организация и подтверждённая конфигурация.

RDIMM и LRDIMM нельзя смешивать. При расширении желательно использовать одинаковые модули. Если существующие DIMM отличаются, проверка должна охватывать не только объём и частоту, но и тип, ранги и раскладку по каналам. Один несовместимый артикул способен сорвать запуск всей сборки.

Предел платы — до 1 ТБ ECC RDIMM либо до 2 ТБ 3DS ECC LRDIMM в поддерживаемой конфигурации. Эти максимумы требуют подходящих CPU, BIOS и конкретных высокоёмких DIMM. Они не означают, что любые 16 модулей по 64 или 128 ГБ будут работать. Для заказа максимальной памяти согласуют перечень модулей и тест всей установленной ёмкости.

Четыре канала памяти на каждый процессор X10DRi: восемь модулей по 32 ГБ дают 256 ГБ
Для двух CPU восемь одинаковых DIMM позволяют заполнить по одному слоту каждого канала. Число модулей и размещение влияют на пропускную способность и частоту.
Целевой объём Пример раскладки CPU Практический смысл
128 ГБ 4 × 32 ГБ RDIMM 1 По одному DIMM на четыре канала CPU1
256 ГБ 8 × 32 ГБ RDIMM 2 По четыре DIMM у каждого CPU; один DIMM на канал
512 ГБ 16 × 32 ГБ RDIMM 2 Два DIMM на канал; частота может снизиться
1 ТБ 16 × 64 ГБ поддерживаемых RDIMM 2 Нужна проверка рангов, CPU, BIOS и артикула DIMM
2 ТБ 16 × 128 ГБ поддерживаемых 3DS LRDIMM 2 Максимальная конфигурация требует отдельного согласования

При восьми DIMM и двух CPU первые позиции каналов — P1-DIMMA1/B1/C1/D1 и P2-DIMME1/F1/G1/H1. Сначала заполняют первые слоты каналов, затем вторые. Перед установкой сверяют маркировку на конкретной плате. Большой суммарный объём, набранный в двух каналах вместо четырёх, может ограничить задачи, чувствительные к пропускной способности памяти.

Частота памяти при разном заполнении каналов

Рабочая скорость определяется процессором, типом и рангами DIMM, числом модулей на канал и настройками BIOS. Например, E5-2640 v4 ограничен DDR4-2133: установка модулей DDR4-2400 не снимает этот предел. E5-2680 v4 поддерживает DDR4-2400, но для RDIMM заполнение двух слотов канала может привести к снижению скорости до 2133 MT/s.

В таблицах конфигурации для v3 RDIMM с одним модулем на канал достигают 2133 MT/s, с двумя — 1866 MT/s; для v4 соответствующие верхние значения составляют 2400 и 2133 MT/s. Скорость конкретного CPU может быть ниже. Для LRDIMM и 3DS действуют свои сочетания рангов и заполнения, поэтому правило RDIMM нельзя автоматически распространять на них. После сборки проверяют фактическую частоту и ошибки ECC.

Для сравнения: 2400 MT/s против 2133 MT/s — примерно 12,5% разницы в скорости передачи на уровне интерфейса. Это не обещание такого же ускорения приложения. Оно зависит от того, сколько времени задача проводит в ожидании памяти. Подбор модулей начните с DDR4 ECC Registered; порядок установки и совместимость подробно разобраны в материале о памяти Supermicro.

Распределение PCIe между CPU и размещение карт

У X10DRi шесть PCIe 3.0: три x16 и три x8. Это число разъёмов с разной электрической шириной, а не шесть полноскоростных x16. Их суммарная электрическая ширина — 72 линии; ресурсы распределены между двумя процессорами. Номер слота нужно читать по маркировке платы, а не считать от края корпуса по фотографии.

Распределение шести PCIe X10DRi: слоты 1–3 относятся к CPU1, слоты 4–6 к CPU2
С одним процессором работают слоты 1–3. При подборе GPU, сетевой карты и HBA учитывайте также толщину устройств и пространство в корпусе.
Слот Электрический интерфейс Процессор Доступен с одним CPU1?
1 PCIe 3.0 x8 CPU1 Да
2 PCIe 3.0 x16 CPU1 Да
3 PCIe 3.0 x8 CPU1 Да
4 PCIe 3.0 x16 CPU2 Нет
5 PCIe 3.0 x8 CPU2 Нет
6 PCIe 3.0 x16 CPU2 Нет

Двухслотовая видеокарта может перекрыть соседний разъём; длинная карта — затруднить доступ к памяти или кабелям. Поэтому число доступных для установки устройств иногда меньше шести. Для нескольких GPU проверяют разъёмы питания, ширину карт, вентиляцию и возможность размещения в корпусе. Пассивный серверный ускоритель требует направленного воздушного потока — наличие свободного PCIe само по себе проблему охлаждения не решает.

Подключение NVMe: одиночный SSD и многодисковые адаптеры

На плате нет встроенного разъёма M.2. NVMe можно подключить через совместимый PCIe-адаптер или накопитель в исполнении PCIe AIC. Для одного M.2 NVMe нужен соответствующий адаптер и доступный слот с достаточным числом линий. M.2 SATA и M.2 NVMe — разные интерфейсы: простой PCIe-адаптер для NVMe не превращает SATA-модуль в PCIe-накопитель.

Карта на несколько M.2 требует отдельной проверки. Пассивные многодисковые адаптеры зависят от поддержки разделения линий PCIe в выбранном слоте и BIOS; другой вариант — адаптер с собственным PCIe-коммутатором. Нельзя обещать, что четыре SSD заработают в любом x16 после одной установки карты.

Загрузка системы с совместимого PCIe NVMe возможна в UEFI-конфигурации. Нужно согласовать BIOS, модель SSD, адаптер и способ установки ОС. Для разбора SATA, SAS и NVMe используйте руководство по обнаружению дисков Supermicro.

Выбор хранения: группы SATA, SAS-контроллер и RAID

X10DRi предоставляет десять SATA-портов 6 Гбит/с. Они разделены на две группы: шесть I-SATA и четыре S-SATA. Это важно при проектировании массива: нельзя заранее обещать один встроенный RAID на все десять дисков. Поддерживаемые уровни SATA RAID — 0, 1, 5 и 10; конкретный вариант зависит от группы портов, режима контроллера, ОС и драйвера.

Для SAS-дисков нужен отдельный совместимый SAS HBA или RAID-контроллер. Также проверяют бэкплейн и кабели: диск, контроллер и корзина должны образовывать рабочую цепочку. Для программного массива или ZFS выбирают контроллер и режим, который корректно предоставляет диски операционной системе.

Пример хранения Номинальная полезная ёмкость Что учитывать
2 × 1,92 ТБ, зеркало 1,92 ТБ Два диска содержат одинаковые данные; нужна отдельная резервная копия
4 × 1,92 ТБ, RAID 10 3,84 ТБ Переживаемые отказы зависят от того, какие диски вышли из строя
4 × 1,92 ТБ, RAID 5 5,76 ТБ Один диск ёмкости отведён под чётность; учитывать запись и восстановление
Один NVMe через PCIe Ёмкость одного SSD Без отдельной отказоустойчивости; проверить загрузку и охлаждение

Значения рассчитаны в десятичных ТБ без вычета файловой системы и служебных областей. RAID 0 увеличивает риск потери массива при отказе диска и не обеспечивает избыточности. Для рабочих данных защита массива дополняется проверяемым восстановлением из резервной копии. Настройку режимов и порядок действий см. в инструкции по RAID Supermicro.

Расчёт сетевой нагрузки и переход на 10GbE

Два рабочих порта Intel i350 имеют скорость по 1 Гбит/с. Третий RJ45 относится к IPMI и используется для управления. Он не превращает плату в трёхпортовую пользовательскую сеть. Для больших копирований, общего хранилища виртуальных машин или нескольких интенсивных клиентов может потребоваться отдельный адаптер 10GbE.

Теоретический предел одного 1GbE-порта — 125 МБ/с, одного 10GbE — 1250 МБ/с, до вычета служебного трафика. Передача 1 ТБ при таких идеальных скоростях занимает около 2 ч 13 мин и 13 мин 20 с соответственно. Реально влияют диски, протокол, CPU и конкурирующая нагрузка. Объединение двух 1GbE-портов через LACP не гарантирует 2 Гбит/с для одного потока.

В обзоре X10DRi 2016 года Патрик Кеннеди сформулировал пожелание: «Нам хотелось бы видеть больше встроенных сетевых возможностей». Это оценка конкретной платформы, а практический вывод для покупки простой: если проект требует 10GbE, стоимость адаптера, подходящих портов коммутатора и кабелей включают в расчёт сразу.

Применение

Замена платы в действующем сервере. X10DRi имеет смысл, когда нужно сохранить совместимые Xeon E5-2600 v3/v4, DDR4 ECC и имеющиеся карты. Перед заменой сверяют не только сокет: имеют значение разводка передней панели, расположение стоек корпуса, радиаторы, бэкплейн и длина кабелей. Покупка одинаковой модели не отменяет проверки BIOS и фактической ревизии.

Виртуализация и лабораторная инфраструктура. Два процессора и восемь суммарных каналов памяти полезны для нескольких параллельных сервисов. Поддержка процессорами VT-x, EPT и VT-d даёт аппаратную основу для виртуализации; поддержка конкретного гипервизора и проброса устройств требует отдельной проверки его версии и конфигурации. Количество виртуальных машин определяется их реальной нагрузкой, а не числом потоков в спецификации.

Файловый сервер и система хранения. Десять SATA-портов удобны для подключения дисков, а PCIe оставляет место для HBA и быстрой сети. При выборе массивов нужно учитывать задержки накопителей, защиту записи и резервное копирование. Контроллер и дисковый бэкплейн подбираются под интерфейс дисков; наличие SATA на плате не делает её SAS-платформой.

Рабочая станция для параллельных вычислений. Плата подходит задачам, которые используют много ядер и памяти. Для программы, чувствительной к скорости одного потока, два старших Xeon не обязательно выгоднее современного односокетного решения. Для новой инфраструктуры на несколько лет сравните полную стоимость: плату, CPU, DIMM, сеть, охлаждение, электроэнергию и поддержку ПО. X10DRi относится к поколению оборудования, снятому с производства; новый складской экземпляр и плата после эксплуатации требуют разных критериев проверки.

Кто и где использует такую платформу

Для системного администратора предприятия X10DRi может быть основой внутреннего сервера или заменой платы с сохранением совместимых компонентов. В интеграторской мастерской её рассматривают при ремонте и расширении платформ Xeon E5. В лаборатории разработчиков — для нескольких изолированных сред, стенда обновлений или тестовых сервисов. Для вычислительной рабочей станции её выбирают специалисты, чьи приложения используют много потоков и значительный объём RAM.

Например, внутренний файловый сервер с документами может использовать зеркало или RAID 10, отдельное резервное копирование и встроенную сеть. Узел с несколькими интенсивными клиентами требует отдельного расчёта сети и задержек дисков. На стенде виртуализации важны распределение памяти, ресурсы CPU и поведение сервисов при одновременном пике. У рабочей станции для расчётов решающим будет реальное масштабирование приложения на дополнительные ядра, а не наличие двух сокетов само по себе.

Когда X10DRi не подходит для проекта

Плата не подходит для переноса CPU другого семейства, сборки на DDR5 или проекта, который требует штатных PCIe 4.0/5.0. Она не является готовым сервером для размещения без корпуса, охлаждения и остальных компонентов. При требованиях к компактному шасси, подтверждённой совместимости с новой версией гипервизора или долгому жизненному циклу сначала проверяют эти условия, а затем сравнивают с современной платформой.

Для рабочего места в тихом кабинете нужно оценить шум именно собранной системы: серверные вентиляторы и пассивные радиаторы могут быть рассчитаны на другой воздушный поток. Если приложение использует преимущественно одно ядро, второй CPU не устраняет это ограничение. При хранении критичных данных плата сама по себе не обеспечивает резервную копию, бесперебойное питание и восстановление сервиса.

Как рассчитать конфигурацию и не переплатить за второй CPU?

Начните с трёх чисел: сколько памяти реально занято сервисами, сколько процессорного времени они используют на пике и какая задержка хранения допустима. Затем добавьте рабочий запас. Второй CPU нужен, если не хватает вычислительных ресурсов, каналов памяти либо PCIe первого сокета. Установка двух процессоров только потому, что на плате два сокета, может увеличить затраты без полезного эффекта.

Для оценки RAM виртуализации допустим простой пример: из 256 ГБ выделим 32 ГБ хосту и 32 ГБ рабочему запасу. Останется 192 ГБ — это 12 виртуальных машин по 16 ГБ по критерию памяти. Этот расчёт не означает, что сервер выдержит 12 тяжёлых баз данных: CPU, IOPS, задержки и одновременность нагрузки проверяются отдельно. Логический поток Hyper-Threading также нельзя приравнять к физическому ядру или гарантированному vCPU.

Направление сборки Пример основы Хранение и сеть Решающая проверка
Умеренная нагрузка, старт с одного CPU 1 × E5-2640 v4; 4 × 32 ГБ RDIMM Зеркало SSD, встроенная сеть Хватает ли одного CPU и трёх доступных PCIe
Несколько параллельных сервисов 2 × E5-2680 v4; 8 × 32 ГБ RDIMM Отказоустойчивые SSD; при необходимости 10GbE Пики CPU, память по NUMA, задержки записи
Параллельные вычисления с большой RAM 2 × E5-2699 v4; 16 × 32 ГБ RDIMM Подходящие PCIe-устройства и накопители Польза от 44 ядер, скорость RAM, охлаждение и лицензии

Это варианты проектирования, которые требуют согласования компонентов и теста; готовая комплектация не включается в заказ одной платы автоматически.

Монтаж и эксплуатация

Согласование корпуса, Narrow ILM и питания

Габариты платы — 12 × 13 дюймов, примерно 305 × 330 мм. Формальная отметка E-ATX на корпусе не всегда гарантирует размещение платы шириной 330 мм. Проверяют фактическое пространство, точки крепления, заднюю панель, корзины, высоту кулеров и расположение кабелей. Критерии собраны в руководстве по совместимости плат и корпусов; варианты есть в разделе серверных корпусов.

Процессорные крепления — Narrow ILM. Кулер, подписанный просто «LGA2011», может иметь другой крепёж Square ILM. При заказе нужны совместимость с Narrow ILM, высота под выбранный корпус, подходящий тепловой режим и свободное место около DIMM. Пассивный радиатор используется с рассчитанным потоком воздуха от корпусных вентиляторов. В обычном tower без такого потока он не заменяет активный кулер.

Питание подключают к 24-pin J24 и двум 8-pin CPU JPWR1/JPWR2. В спецификации блока питания должны быть подходящие EPS-кабели; 8-pin PCIe для видеокарты нельзя считать взаимозаменяемым с 8-pin CPU. Общую мощность рассчитывают по CPU, картам расширения, накопителям, вентиляторам и условиям работы, оставляя запас для пуска дисков и нагрузки.

Проверка комплекта X10DRi перед покупкой: Xeon, BIOS, DDR4 ECC, корпус 305 на 330 мм и питание CPU
Согласованный перечень CPU, памяти, охлаждения, корпуса и кабелей снижает риск дополнительных покупок после получения платы.

До монтажа сверяют расположение стоек корпуса: лишняя стойка не должна касаться текстолита вне предусмотренного отверстия. Плату и компоненты устанавливают при отключённом питании с защитой от статического электричества. У процессорных сокетов особенно важны отсутствие повреждённых контактов и правильная установка CPU. Разъёмы и модули не устанавливают усилием в обход ключей и фиксаторов.

Подготовка BIOS перед переходом с Xeon v3 на v4

Для Xeon E5-2600 v4 нужен BIOS версии 2.0 или новее. Плата со старой прошивкой может не запуститься с v4, хотя процессор физически устанавливается в сокет. Поэтому для заказа с v4 следует согласовать запуск с выбранным CPU и получить номер установленной версии BIOS. Надпись на коробке и дата выпуска платы эту проверку не заменяют.

Если обновление выполняется на рабочей системе, возможен сценарий с установленным совместимым v3 и последующим переходом на v4. Способ обновления через удалённые инструменты зависит от доступных функций, лицензии и состояния BMC. Пошаговые варианты собраны в руководстве по обновлению BIOS Supermicro.

Поэтапная сборка: один CPU сейчас, второй при расширении

Да. Для однопроцессорной конфигурации CPU устанавливают в сокет CPU1. При этом используются восемь DIMM, подключённых к первому процессору, и PCIe-слоты 1–3. Память второго сокета и слоты 4–6 без CPU2 недоступны. Установка модулей рядом с пустым вторым сокетом не увеличивает рабочий объём RAM.

Это позволяет начать с одного процессора и четырёх одинаковых DIMM, а затем расширить систему. Но второй CPU следует добавлять в согласованной паре с первым, вместе с подходящим охлаждением и памятью его каналов. Если уже на первом этапе нужны две x16-карты, HBA и сеть, сначала составьте карту размещения устройств: одного доступного электрического x16 может оказаться недостаточно.

Проверка собранной системы перед рабочей нагрузкой

Сначала фиксируют версии BIOS/BMC и состав конфигурации. Затем проверяют распознавание CPU, объём и фактическую скорость RAM, доступность нужных устройств, выбранный режим загрузки и состояние датчиков. Пробная нагрузка должна соответствовать будущей работе: тест памяти не заменяет проверку записи на массив, а запуск ОС не подтверждает охлаждение под длительной вычислительной нагрузкой.

При эксплуатации контролируют температуры, обороты вентиляторов, события ECC и состояние накопителей. Воздух должен проходить через радиаторы и наиболее горячие карты, а кабели не должны перекрывать канал охлаждения. Рабочий диапазон окружающей температуры платы — 10–35 °C; это не предельная температура ядер CPU и не гарантия охлаждения любой сборки. Тепловой режим процессоров и карт оценивают отдельно.

После расширения RAM, добавления CPU или установки новой PCIe-карты проверку повторяют для изменённой конфигурации. Перед обновлением прошивок сохраняют настройки и согласуют окно обслуживания. Для рабочих данных заранее предусматривают резервное копирование и восстановление: исправное железо не исключает ошибки ПО или администратора.

Учтите эксплуатационные расходы. Например, постоянные дополнительные 80 Вт дают 700,8 кВт·ч за год работы 24/7. При условном тарифе 10 руб./кВт·ч это 7008 руб. в год без расходов на охлаждение. Это расчёт сценария, а не замер X10DRi; для своего проекта подставляют разницу потребления из измерений и фактический тариф.

Комплектация

Базовая модель — X10DRi. Суффиксы B и O относятся к вариантам упаковки и поставки: Bulk и Retail. Они не означают другое количество PCIe, каналов RAM или иной сетевой контроллер. При одинаковой аппаратной версии рабочие возможности определяются самой платой, BIOS и установленными компонентами.

Для заказа можно сопоставить отдельные предложения MBD-X10DRI-B и MBD-X10DRI-O. Комплект конкретной поставки фиксируют отдельно. В заводском Retail предусмотрены заглушка задней панели и шесть SATA-кабелей; для платы после эксплуатации или переупакованного товара комплект может отличаться. Нельзя обещать эти принадлежности по одному названию карточки.

В перечне поставки отдельно фиксируют плату, упаковку, заглушку задней панели, SATA-кабели и документацию. Для заводского Retail предусмотрена краткая инструкция MNL-1491-QRG; для складской или переупакованной платы наличие принадлежностей проверяют по фактическому составу. Антистатическая упаковка нужна при перевозке, но сама по себе не доказывает, что экземпляр новый.

Процессоры, DIMM, радиаторы, сетевые адаптеры, HBA, SSD и корпус относятся к отдельным позициям, если они прямо не включены в комплект. Необходимый крепёж и кабели зависят от корпуса и накопителей. Для замены платы полезно заранее проверить, что из существующего сервера можно сохранить, а что придётся заказать отдельно.

Совместимость с сопутствующими товарами

CPU и память. Для подбора используют точные артикулы процессоров и DIMM, а не только названия Xeon и DDR4. В одной спецификации фиксируют BIOS, тип памяти, ранги и заполнение каналов. При расширении действующего сервера исходные модули учитываются в общем перечне — новые DIMM не проверяют в отрыве от уже установленных.

Охлаждение и корпус. Крепление Narrow ILM должно совпадать у сокета и кулера, а высота радиатора — с пространством корпуса. Выбор в разделе кулеров для CPU Supermicro требует проверки конкретного артикула: не все радиаторы бренда подходят X10DRi. Корпусные вентиляторы, воздуховоды и исполнение радиатора подбирают совместно.

Диски, контроллер и бэкплейн. Для SATA проверяют порты и кабели, для SAS — отдельный контроллер и совместимую цепочку подключения. NVMe-переходник должен соответствовать интерфейсу SSD и возможностям выбранного PCIe-слота. Даже если один диск запускается на адаптере, это не доказывает работоспособность многодисковой карты в другом режиме.

Сетевые карты и ускорители. Согласуют электрическую ширину слота, нужный CPU, габариты, дополнительное питание, драйвер и охлаждение. Карта, которая помещается физически, может закрывать соседний разъём или быть неудобной для кабелей. Для 10GbE учитывают также коммутатор и тип подключения: RJ45 и SFP+ требуют разных компонентов сети.

ОС и гипервизор. Поддержка процессором виртуализации не равна подтверждению любой версии программного продукта. Проверяется конкретная версия ОС, драйверы i350 и контроллера хранения, требования к загрузке и аппаратной поддержке. Для готовой спецификации нужен перечень всех компонентов и программных версий, которые будут использоваться вместе.

Результат подбора — согласованная BOM: артикул, количество и назначение каждой детали. Если поставщик предлагает замену CPU, DIMM или контроллера, её проверяют на уровне всей сборки. Так снижается риск ситуации, когда каждый товар по отдельности подходит по общему названию, но комплект не соответствует задаче.

Сравнение с близкими моделями

У X10DRi есть близкие аппаратные исполнения с той же процессорной базой, но другим сетевым оснащением, раскладкой DIMM и платой большего размера. Суффиксы T и LN4+ нельзя считать вариантами упаковки. Сначала сравнивают требуемые интерфейсы и корпус, затем стоимость одинаково укомплектованных систем.

Критерий X10DRi X10DRi-T X10DRi-LN4+
Процессорная база 2 × Xeon E5-2600 v3/v4 2 × Xeon E5-2600 v3/v4 2 × Xeon E5-2600 v3/v4
DIMM 16 16 24
Рабочая сеть 2 × 1GbE, Intel i350 2 × 10GBase-T, Intel X540 4 × 1GbE, Intel i350
PCIe 3 × 3.0 x16 + 3 × 3.0 x8 3 × 3.0 x16 + 3 × 3.0 x8 2 × 3.0 x16 + 3 × 3.0 x8 + 1 × 2.0 x4 в x8
Формат и размер E-ATX, примерно 305 × 330 мм E-ATX, примерно 305 × 330 мм EE-ATX, примерно 347,5 × 330,2 мм
Основание для выбора Два 1GbE и три электрических x16 Встроенная сеть 10GbE по RJ45 Четыре 1GbE и больше позиций DIMM при подходящем корпусе

X10DRi-T имеет смысл сравнить с базовой платой плюс отдельный 10GbE-адаптер. Встроенная сеть может освободить PCIe для другой задачи, но преимущество по общей стоимости зависит от предложения и состава системы. Если быстрый адаптер уже есть, замену платы ради сети оценивают с учётом существующих компонентов.

X10DRi-LN4+ интересна проектам с большим количеством DIMM или несколькими гигабитными подключениями. При этом она шире базовой X10DRi, имеет два электрических x16 вместо трёх, а один разъём работает по PCIe 2.0 x4. Дополнительные позиции памяти не делают её автоматически более подходящей для GPU и не снимают ограничения корпуса.

Четыре гигабитных порта не равны одному соединению 10GbE. Большое число DIMM не гарантирует более высокую скорость памяти при заполнении всех позиций. Для окончательного выбора сравнивают не похожие названия, а конкретные CPU, RAM, карты, корпус и условия поставки. Точные BIOS, комплекты и совместимость компонентов каждой модификации проверяют отдельно.

Подбор конфигурации и заказ MBD-X10DRI

Передайте при подборе модель корпуса, предполагаемые CPU и их количество, артикулы имеющейся памяти, требуемый объём RAM, список дисков и PCIe-карт, ОС или гипервизор. Если плата заменяет старую, добавьте её полную маркировку и данные существующего сервера. Для новой сборки полезны описание нагрузки и ожидаемый рост ресурсов.

Чтобы купить Supermicro X10DRi без несовместимых компонентов, начните с согласованного перечня деталей и условий поставки. Так можно заранее определить, нужен ли второй CPU, какой объём DIMM оптимален, хватит ли встроенной сети и какие кабели или адаптеры придётся добавить. Итогом подбора должен быть конкретный комплект, который подходит вашей задаче и корпусу.

Технические характеристики MBD-X10DRI

Видео и графика

Видеовыходы
SVGA

Идентификаторы

Артикул производителя
MBD-X10DRI
Бренд
Supermicro
Модель
MBD-X10DRI

Назначение и классификация

Тип товара
Материнская плата

Накопители и хранение данных

Поддержка накопителей
SATA RAID

Оперативная память

Тип памяти
DDR4, до 16 модулей

Процессорная подсистема

Сокет процессора
Dual LGA2011-3
Чипсет
Intel C612

Размеры и физические параметры

Форм-фактор
E-ATX

Сеть и интерфейсы

Сетевые интерфейсы
2 GbLAN

Слоты расширения и шины

Слоты расширения
6 PCIe 3.0: 3 × x16 и 3 × x8; полный набор линий доступен при двух CPU

Отзывы о товаре

Инна Шуйская13.10.2025

5/5

Старая плата начала чудить по сети, поэтому заменили ее на эту. После сборки сервер загрузился, два сетевых порта и SATA остались в работе, а вся конфигурация поднялась без лишних перестановок. Для двухпроцессорной системы это оказался понятный и удобный вариант.

Плюсы товара

Два сетевых порта под рукой

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Подойдёт ли инженерный процессор ES/QS для сборки на X10DRi?

Совместимость ES/QS и нестандартных OEM-процессоров нельзя подтверждать только по названию семейства или сокету. Нужны точная маркировка экземпляра, версия BIOS и результат проверки запуска. Расчётные конфигурации в описании построены на серийных CPU; замену на инженерный образец согласуют отдельно.

Что означает Rev. 1.02B на плате и можно ли по ней определить Bulk?

Rev. 1.02B — ревизия печатной платы. Это не упаковка Bulk и не версия BIOS. Bulk обозначается суффиксом B в артикуле поставки, например MBD-X10DRI-B. По фотографии ревизии нельзя установить прошивку, комплект принадлежностей или состояние экземпляра.

Что проверить, если после сборки доступна только часть установленной памяти?

Сначала сопоставьте расположение DIMM с установленными процессорами и проверьте, распознаются ли CPU. Затем сверяйте артикулы, типы модулей и раскладку, сообщения POST и журнал BMC. Проверку установки модулей выполняют при отключённом питании. Сам по себе неполный объём RAM ещё не доказывает неисправность платы.

Почему NVMe виден в операционной системе, но не появляется как загрузочный диск?

Работа SSD как накопителя и загрузка ОС с него проверяются отдельно. Для согласованной NVMe-конфигурации требуется подходящая установка ОС в UEFI и корректная запись загрузчика. В меню может отображаться загрузчик ОС, например Windows Boot Manager, вместо названия SSD. До изменения настроек сохраните данные и проверьте текущий способ загрузки.

Можно ли сохранить существующий RAID при замене материнской платы?

Автоматически обещать перенос массива нельзя. Нужно выяснить, каким контроллером он создан, где хранится конфигурация, какие версии прошивок и режимы использовались. До замены требуется проверяемая резервная копия и план восстановления. Не инициализируйте и не создавайте массив заново на дисках с нужными данными ради проверки обнаружения.

Обязательно ли переустанавливать ОС после замены платы на X10DRi?

Универсального требования нет: результат зависит от исходной платформы, драйверов, контроллера хранения, режима загрузки и лицензирования ОС. До замены подготовьте резервную копию, сведения о загрузке и необходимые драйверы. Сохранение ОС согласуют как отдельную задачу миграции; успешный POST новой платы не подтверждает готовность системы к работе.

Почему интерфейс IPMI открывается, а удалённая консоль KVM не работает?

Доступ к веб-интерфейсу BMC не подтверждает работоспособность всех функций консоли. Проверьте версию прошивки, требования соответствующего клиента и доступность консоли в сети управления. Наличие HTML5 нельзя определять по одному названию платы. Причину устанавливают для конкретного BMC и клиентского окружения, без предположения о неисправности всей платы.

Нужна ли отдельная видеокарта для первого запуска и установки ОС?

Для вывода базовой консоли есть встроенный видеоконтроллер ASPEED и VGA. Отдельная видеокарта для обычного первоначального администрирования не требуется. При использовании KVM через IPMI нужно заранее проверить доступ к консоли. GPU подбирают отдельно, если он нужен приложениям или рабочей станции.

Можно ли подключить кнопки и индикаторы обычного tower-корпуса?

Совместимость передней панели проверяют по распиновке JF1 и разъёмам конкретного корпуса. Нельзя считать совпадение формы штекера доказательством правильного подключения. Если нужны переходник или отдельные провода, их подбирают по документированной распиновке; корпусные сигналы не подключают наугад.

Какое подтверждение проверки запросить для платы после эксплуатации?

Запросите данные конкретного экземпляра: маркировку и ревизию, состояние сокетов, версии BIOS/BMC, состав тестовой конфигурации и результат проверки памяти, SATA, сети и управления. Если нужен двухпроцессорный сервер, проверка только с CPU1 не подтверждает ресурсы CPU2. Условия гарантии и замены согласуют отдельно от результатов теста.

Аналогичные товары

Supermicro MBD-X10SRI-F-B материнская плата
MBD-X10SRI-F-B

Supermicro MBD-X10SRI-F-B материнская плата

от25 779 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Supermicro MBD-X9DAi-B материнская плата
MBD-X9DAi-B

Supermicro MBD-X9DAi-B материнская плата

от33 000 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Supermicro MBD-X9DAX-7F-O материнская плата
MBD-X9DAX-7F-O

Supermicro MBD-X9DAX-7F-O материнская плата

от35 200 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Материнская плата ATX Supermicro MBD-X10DRL-I-B
MBD-X10DRL-I-B

Материнская плата ATX Supermicro MBD-X10DRL-I-B

от27 722 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Материнская плата Supermicro MBD-C7X99-OCE-F-O ATX Intel X99 LGA2011-3
MBD-C7X99-OCE-F-O

Материнская плата Supermicro MBD-C7X99-OCE-F-O ATX Intel X99 LGA2011-3

от54 990 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Материнская плата Supermicro MBD-H8DG6-F-O
MBD-H8DG6-F-O

Материнская плата Supermicro MBD-H8DG6-F-O

от83 000 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Материнская плата Supermicro MBD-X10DAC-O
MBD-X10DAC-O

Материнская плата Supermicro MBD-X10DAC-O

от36 000 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Материнская плата Supermicro MBD-X10DAI-B
MBD-X10DAI-B

Материнская плата Supermicro MBD-X10DAI-B

от36 841 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

Официальный поставщик SUPERMICRO

Продажи на территории России

Оптовые и розничные продажи

Снижение логистических расходов

Индивидуальные условия

Выгода без посредников

Единая система поставок

Весь ассортимент на складе
