Артикул: MBD-X10DRC-LN4+-O
Наличие уточняйте

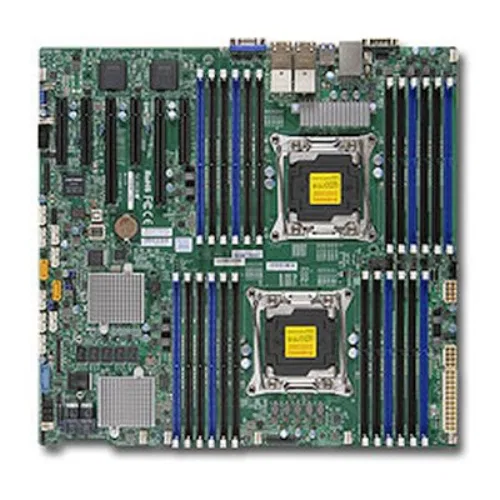

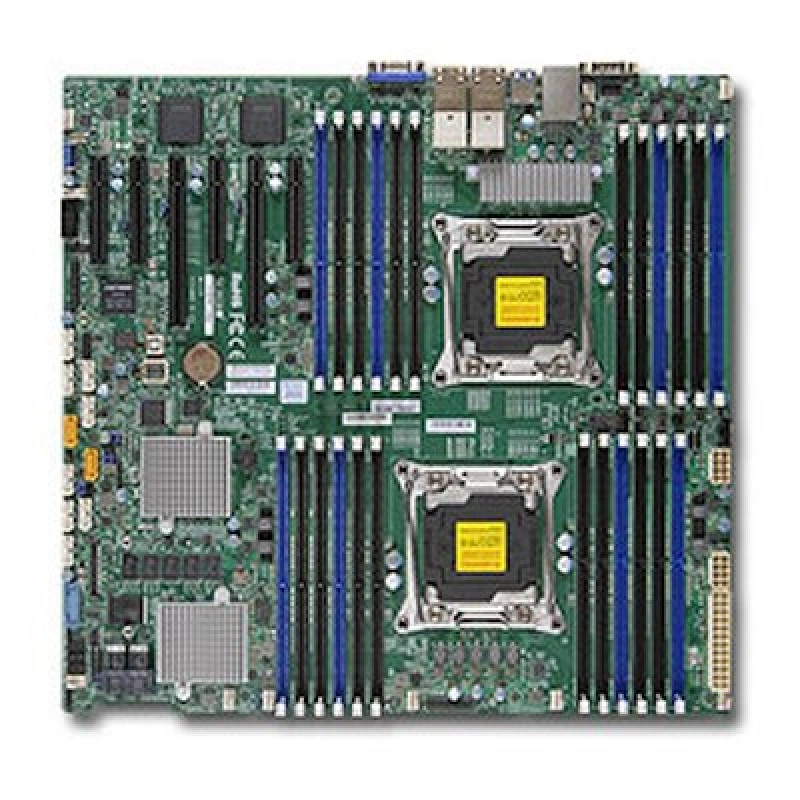

Supermicro MBD-X10DRC-LN4+-O — серверная материнская плата
Цена последней отгрузки со склада:
117 000 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X10DRC-LN4+-O
Supermicro MBD-X10DRC-LN4+-O - серверная материнская плата формата eATX, рассчитанная на установку в совместимые серверные системы и рабочие станции на платформе Intel C612. Модель построена под процессорный разъем Socket 2011 и использует память DDR4, что делает ее подходящей для сборки вычислительных конфигураций, где важны высокая плотность подключений, поддержка серверных компонентов и удобство расширения. В названии изделия уже зафиксирован точный код MBD-X10DRC-LN4+-O, а в описании указаны ключевые аппаратные признаки: чипсет Intel C612, интерфейс памяти DDR4, форм-фактор eATX, наличие четырех сетевых портов RJ-45 Gigabit Ethernet и видеовыхода VGA.
Плата относится к серверному классу компонентов Supermicro и ориентирована на системы, которым требуется стабильная основа для круглосуточной работы, подключение нескольких сетевых линий и совместимость с серверной инфраструктурой на базе Intel Xeon E5-2600 v3 / v4 для платформы Socket 2011-3. Такие решения обычно применяются в серверах начального и среднего уровня, в стойках, корпоративных узлах хранения, виртуализации, сетевых сервисах и специализированных вычислительных конфигурациях. Форм-фактор eATX дает достаточно пространства для размещения серверных интерфейсов и слотов расширения, а набор встроенных контроллеров и портов упрощает построение системы без избыточных дополнительных карт.
Модель MBD-X10DRC-LN4+-O сочетает несколько сетевых адаптеров, SATA3 для подключения накопителей, поддержку графического вывода через VGA и серверную логику чипсета Intel C612. Для комплексной сборки это означает удобную основу под многодисковые конфигурации, сетевые задачи и платформы, где важно аккуратно распределить ресурсы между процессорами, памятью, накопителями и внешними подключениями. Плата сохраняет практичный набор встроенных возможностей для серверного применения и не требует подмены более простой настольной моделью.
Функциональные возможности
Плата X10DRC-LN4+ задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. При двух и более CPU доступная суммарная память ещё не описывает её локальность. Для равномерной работы узлов важно согласовать заполнение DIMM и размещение нагрузки.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.
Технические особенности
- Процессорная подсистема: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W.
- Форм-фактор и габариты: E.E. ATX; 13.68" x 13" (34.75cm x 33.02cm).
- Оперативная память: До 768GB регистровая ECC RDIMM, DDR4-2400MHz; До 3TB 3DS ECC LRDIMM, в 24 разъёма DIMM; До 3TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 24x слота DIMM.
- Тип и режимы памяти: 2400/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit.
- Сеть: 4 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Четыре LAN w/ Intel i350 GbE.
- SATA: Intel C612 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; SATA3 (6Gbps); RAID 0, 1, 5, 10; 10 SATA3 (6Gbps) порт; 10 SATA3 (6Gbps) портов w/ Intel C612 контроллер; RAID 0, 1, 5, 10.
- SAS: Broadcom 3108 SAS3 (12Gbps) контроллер; HW RAID 0, 1, 5, 6, 10, 50, 60 2GB Cache с опционально SuperCap модуль резервного питания поддержка До 16 устройств по умолчанию, поддержка большего числа HDD доступна опционально * для специального SKU; состав опции согласуют при заказе..
- PCIe: 2 PCI-E 3.0 x16,; 3 PCI-E 3.0 x8; 1 PCI-E 2.0 x4 (в физическом слоте x8).
- USB: 2 USB 2.0 портов (2 сзади Type A)); 3 USB 3.0 портов (2 сзади + 1 Type A); 5 USB 3.0 (2 сзади, 2 передняя панель, 1 Type-A) 4 USB 2.0 (2 сзади, 2 передняя панель).
- Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN.
Сценарии применения
Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.
Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.
Совместимость с оборудованием
Плату Супермикро X10DRC-LN4+ подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.
Параметры совместимой памяти: До 768GB регистровая ECC RDIMM, DDR4-2400MHz; До 3TB 3DS ECC LRDIMM, в 24 разъёма DIMM; До 3TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 24x слота DIMM; 2400/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — SC826BE1C-R920LPB, SC216BAC-R920LPB. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.
Совместимость с программным обеспечением
Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.
Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.
Отличия от ближайших моделей
При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X10DRC-LN4+ | Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W | До 768GB регистровая ECC RDIMM, DDR4-2400MHz; До 3TB 3DS ECC LRDIMM, в 24 разъёма DIMM; До 3TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 24x слота DIMM; 4 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Четыре LAN w/ Intel i350 GbE |
| X10DRi-LN4+ | Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W | 768GB регистровая ECC RDIMM, DDR4-2400MHz; До 3TB 3DS ECC LRDIMM, в 24 разъёма DIMM; До 3TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 24x слота DIMM; 4 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Четыре LAN w/ Intel i350 GbE |
| X10DRC-T4+ | Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP | 768GB регистровая ECC RDIMM, DDR4-2400MHz3TB 3DS ECC LRDIMM, в 24 разъёма DIMM; До 3TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 24x слота DIMM; 4 LAN с Intel X540 10GBase-T Ethernet-контроллер 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 4 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт; Четыре LAN w/ Intel X540 10GBase-T |
| X10DRH-ILN4 | Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W | 1TB регистровая ECC RDIMM, DDR4-2133MHz; До 2TB 3DS ECC LRDIMM, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16x слота DIMM; 4 LAN с Intel i350 Gigabit Ethernet-контроллер; 4 RJ45 Gigabit Ethernet LAN портов; 1; Четыре 1GbE LAN портов через Intel i350 |
Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.
Установка и подключение
Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.
Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.
Обслуживание и хранение
При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.
Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.
Комплектация
Основная позиция поставки — материнская плата X10DRC-LN4+. Суффикс -O относится к розничному исполнению Retail. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.
CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
Технические характеристики MBD-X10DRC-LN4+-O
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок
- Напряжение памяти
- 1.2V
- Ёмкость и слоты памяти
- До 768GB регистровая ECC RDIMM, DDR4-2400MHz; До 3TB 3DS ECC LRDIMM, в 24 разъёма DIMM; До 3TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 24x слота DIMM
- Ёмкость модулей DIMM
- RDIMM: 4GB, 8GB, 16GB, 32GB; LRDIMM: 32GB, 64GB; 3DS LRDIMM: 128GB
- Количество разъёмов DIMM
- 24
- Тип и скорость памяти
- 2400/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit
Процессорная подсистема
- Поддерживаемые процессоры
- Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W
- Сокет процессора
- LGA 2011
- Тепловой пакет CPU
- До 145W
- Чипсет
- Intel C612
- Количество процессорных разъёмов
- 2
- Ядра, потоки и кэш
- До 22 ядер † / До 55MB† cache
Интерфейсы и расширение
- COM-порты и колодки
- 2 COM портов (1 сзади, 1 колодка) 2 fast UART 16550 serial
- Видеовыходы
- 1 VGA порт
- Графический контроллер
- Aspeed AST2400 BMC
- Порты USB
- 2 USB 2.0 портов (2 сзади Type A)); 3 USB 3.0 портов (2 сзади + 1 Type A); 5 USB 3.0 (2 сзади, 2 передняя панель, 1 Type-A) 4 USB 2.0 (2 сзади, 2 передняя панель)
- Сетевые контроллеры
- 4 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); Четыре LAN w/ Intel i350 GbE
- Сетевые порты
- 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
- Слоты PCIe
- 2 PCI-E 3.0 x16,; 3 PCI-E 3.0 x8; 1 PCI-E 2.0 x4 (в физическом слоте x8)
Комплектация и совместимость
- Исполнение поставки
- Retail
- Условия и ограничения
- † BIOS версия 2.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка.
Конструкция и условия эксплуатации
- Габариты
- 13.68" x 13" (34.75cm x 33.02cm)
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 10°C - 35°C (50°F - 95°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
- Форм-фактор
- E.E. ATX
Накопители
- Контроллер и порты SAS
- Broadcom 3108 SAS3 (12Gbps) контроллер; HW RAID 0, 1, 5, 6, 10, 50, 60 2GB Cache с опционально SuperCap модуль резервного питания поддержка До 16 устройств по умолчанию, поддержка большего числа HDD доступна опционально * для специального SKU; состав опции согласуют при заказе.
- Контроллер и порты SATA
- Intel C612 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт; 10 SATA3 (6Gbps) портов w/ Intel C612 контроллер; RAID 0, 1, 5, 10
- Порты SATA AHCI
- SATA3 (6Gbps); RAID 0, 1, 5, 10
- Порты SATA SCU
- SATA3 (6Gbps); RAID 0, 1, 5, 10
Питание и охлаждение
- Вентиляторы и охлаждение
- 7x 4-pin разъёмы вентиляторов (До 7 вентиляторов), 8x вентиляторов с контролем оборотов, Разъёмы вентиляторов с PWM-управлением, Мониторинг состояния для регулировки оборотов
- Дополнительные функции
- Контроль вскрытия корпуса, Разъём датчика вскрытия корпуса, RoHS, SDDC
- Контроль напряжений
- +1.8V, +12V, +3.3V, +5V, +5V дежурное питание, 3.3V дежурное питание, 6 фазы импульсного регулятора напряжения, Разъём датчика вскрытия корпуса, Напряжения памяти
- Контроль температуры
- Мониторинг температуры CPU и корпуса, Защита CPU при перегреве, Управление температурным режимом для 8 разъёмы вентиляторов, Поддержка Thermal Monitor 2 (TM2), PECI
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы, Индикатор состояния Suspend, UID/удалённый UID
- Управление питанием
- Управление питанием ACPI; Настройка включения после восстановления питания
Управление и безопасность
- Подключение TPM
- 1 TPM колодка
- Программное обеспечение управления
- Intel Node Manager, IPMI2.0, KVM с Выделенная LAN, NMI, SuperDoctor 5, Watchdog
- Тип BIOS
- 128Mb SPI Flash EEPROM, AMI BIOS
- Удалённое управление IPMI
- Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN
- Функции BIOS
- Plug and Play (PnP); PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1
