Артикул: MBD-X10DRI-LN4+-O

Наличие уточняйте

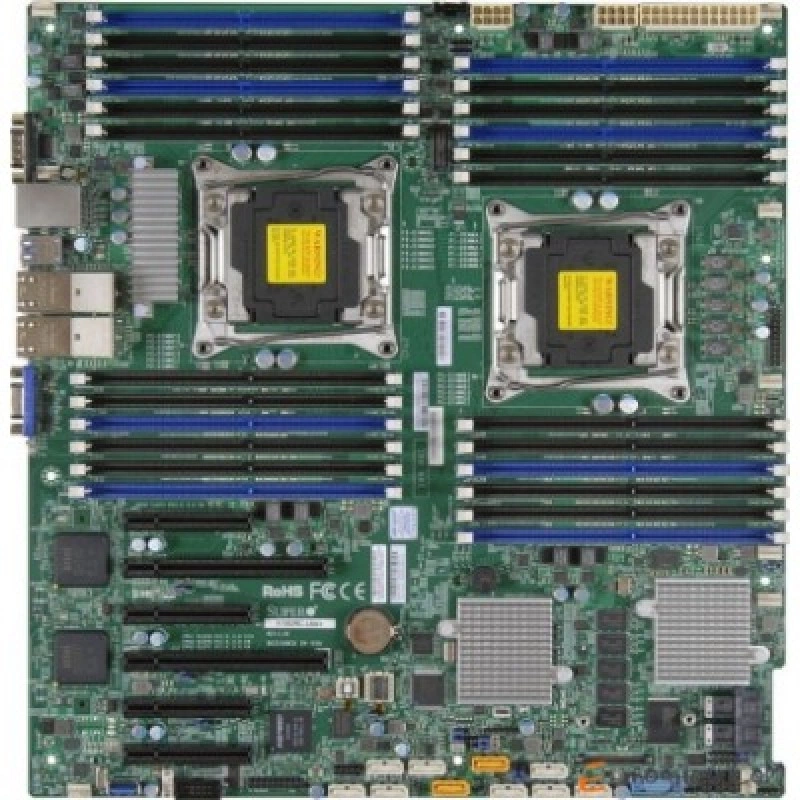

Материнская плата Supermicro MBD-⁠X10DRI-⁠LN4+-⁠O

Цена последней отгрузки со склада:

43 369 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X10DRI-LN4+-O

Supermicro MBD-X10DRI-LN4+-O - серверная материнская плата формата eATX для платформ на базе Socket-2011 и чипсета Intel C612. Модель рассчитана на использование в серверных системах, где требуется поддержка DDR4, несколько сетевых подключений Gigabit Ethernet и базовые возможности для дисковой подсистемы SATA3 с RAID. Плата также оснащена видеовыходом VGA, что удобно для обслуживания и первичной настройки в совместимых серверных корпусах и платформах. Обозначение MBD-X10DRI-LN4+-O относится к конкретной серверной модификации Supermicro и подходит для сборки системы с ориентацией на производительность, сетевую связность и расширенные возможности серверного класса.

Конфигурация с Socket-2011 и чипсетом Intel C612 позволяет использовать серверную архитектуру с памятью DDR4 и несколькими гигабитными сетевыми портами RJ45. Форм-фактор eATX важен для подбора совместимого корпуса и платформы, а поддержка SATA3 и RAID расширяет возможности организации хранилища. Плата относится к категории серверных компонентов, где важны точные аппаратные параметры, совместимость с платформой Supermicro и наличие сетевой подсистемы, подходящей для многопортовых серверных сценариев.

Исполнение MBD-X10DRI-LN4+-O удобно для построения серверов и рабочих систем на базе совместимых шасси, в которых нужны несколько сетевых интерфейсов, поддержка DDR4 и возможность использовать встроенную графику через VGA. Эта модель не является универсальной бытовой платой, а представляет собой серверное решение с конкретным набором характеристик и привязкой к платформе Socket-2011 и чипсету Intel C612.

Функциональные возможности

Практическая задача X10DRi-LN4+ — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. В многопроцессорной системе память и доступ к устройствам распределяют с учётом топологии CPU. Это влияет на настройку виртуальных машин и задержки обращения к данным.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W.
  • Форм-фактор и габариты: E.E. ATX; 13.68" x 13.0" (34.75cm x 33.02cm).
  • Оперативная память: 768GB регистровая ECC RDIMM, DDR4-2400MHz; До 3TB 3DS ECC LRDIMM, в 24 разъёма DIMM; До 3TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 24x слота DIMM.
  • Тип и режимы памяти: 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit.
  • Сеть: 4 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Четыре LAN w/ Intel i350 GbE.
  • SATA: Intel C612 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; SATA3 (6Gbps); RAID 0, 1, 5, 10; 10 SATA3 (6Gbps) порт; 10 SATA3 (6Gbps); RAID 0, 1, 5, 10.
  • PCIe: 2 PCI-E 3.0 x16,; 3 PCI-E 3.0 x8; 1 PCI-E 2.0 x4 (в физическом слоте x8).
  • USB: 3 USB 3.0 портов (2 сзади + 1 Type A); 5 USB 3.0 (2 сзади, 2 передняя панель, 1 Type-A) 4 USB 2.0 (2 сзади, 2 передняя панель).
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN.
  • Охлаждение: 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов), 8x вентиляторов с контролем оборотов, Разъёмы вентиляторов с PWM-управлением, состояние мониторинг для on/off управление.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X10DRi-LN4+ подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 768GB регистровая ECC RDIMM, DDR4-2400MHz; До 3TB 3DS ECC LRDIMM, в 24 разъёма DIMM; До 3TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 24x слота DIMM; 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC216BAC-R920LPB, SC826BE1C-R920LPB. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X10DRi-LN4+Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W768GB регистровая ECC RDIMM, DDR4-2400MHz; До 3TB 3DS ECC LRDIMM, в 24 разъёма DIMM; До 3TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 24x слота DIMM; 4 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Четыре LAN w/ Intel i350 GbE
X10DRC-LN4+Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145WДо 768GB регистровая ECC RDIMM, DDR4-2400MHz; До 3TB 3DS ECC LRDIMM, в 24 разъёма DIMM; До 3TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 24x слота DIMM; 4 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Четыре LAN w/ Intel i350 GbE
X10DRi-T4+Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W768GB регистровая ECC RDIMM, DDR4-2133MHz; До 3TB 3DS ECC LRDIMM, в 24 разъёма DIMM; До 3TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 24x слота DIMM; 4 LAN с Intel X540 10GBase-T Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 4 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт; Четыре LAN w/ Intel X540 10GBase-T
X10DRH-ILN4Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W1TB регистровая ECC RDIMM, DDR4-2133MHz; До 2TB 3DS ECC LRDIMM, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16x слота DIMM; 4 LAN с Intel i350 Gigabit Ethernet-контроллер; 4 RJ45 Gigabit Ethernet LAN портов; 1; Четыре 1GbE LAN портов через Intel i350

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X10DRi-LN4+. Суффикс -O относится к розничному исполнению Retail. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X10DRI-LN4+-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
768GB регистровая ECC RDIMM, DDR4-2400MHz; До 3TB 3DS ECC LRDIMM, в 24 разъёма DIMM; До 3TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 24x слота DIMM
Ёмкость модулей DIMM
RDIMM: 4GB, 8GB, 16GB, 32GB; LRDIMM: 32GB, 64GB; 3DS LRDIMM: 128GB
Количество разъёмов DIMM
24
Тип и скорость памяти
2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W
Сокет процессора
LGA 2011
Тепловой пакет CPU
До 145W
Чипсет
Intel C612
Количество процессорных разъёмов
2
Ядра, потоки и кэш
До 22 ядер † / До 55MB† cache

Интерфейсы и расширение

COM-порты и колодки
2 COM портов (1 сзади, 1 колодка) 2 fast UART 16550 serial
Видеовыходы
1 VGA порт
Графический контроллер
Aspeed AST2400 BMC
Порты USB
3 USB 3.0 портов (2 сзади + 1 Type A); 5 USB 3.0 (2 сзади, 2 передняя панель, 1 Type-A) 4 USB 2.0 (2 сзади, 2 передняя панель)
Сетевые контроллеры
4 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Четыре LAN w/ Intel i350 GbE
Сетевые порты
4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
2 PCI-E 3.0 x16,; 3 PCI-E 3.0 x8; 1 PCI-E 2.0 x4 (в физическом слоте x8)

Комплектация и совместимость

Исполнение поставки
Retail
Условия и ограничения
† BIOS версия 2.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка.

Конструкция и условия эксплуатации

Габариты
13.68" x 13.0" (34.75cm x 33.02cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
E.E. ATX

Накопители

Контроллер и порты SATA
Intel C612 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт; 10 SATA3 (6Gbps); RAID 0, 1, 5, 10
Порты SATA AHCI
SATA3 (6Gbps); RAID 0, 1, 5, 10
Порты SATA SCU
SATA3 (6Gbps); RAID 0, 1, 5, 10

Питание и охлаждение

Вентиляторы и охлаждение
8x 4-pin разъёмы вентиляторов (До 8 вентиляторов), 8x вентиляторов с контролем оборотов, Разъёмы вентиляторов с PWM-управлением, состояние мониторинг для on/off управление
Дополнительные функции
Контроль вскрытия корпуса, Разъём датчика вскрытия корпуса, RoHS, SDDC, WOL
Контроль напряжений
+1.8V, +12V, +3.3V, +5V, +5V дежурное питание, 3.3V дежурное питание, 6 фазы импульсного регулятора напряжения, Разъём датчика вскрытия корпуса, Контроль напряжений CPU, VBAT
Контроль температуры
Мониторинг температуры CPU и корпуса, Защита CPU при перегреве, Управление температурным режимом для 8 разъёмы вентиляторов, Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
Индикатор перегрева CPU/системы, Индикатор состояния Suspend, UID/удалённый UID
Управление питанием
Управление питанием ACPI; Настройка включения после восстановления питания

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
Intel Node Manager, NMI, SPM, SUM, SuperDoctor 5, Watchdog
Тип BIOS
128Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN
Функции BIOS
Plug and Play (PnP); PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1

Отзывы о товаре

Макар Воробьев13.07.2025

5/5

Плата нужна была под Socket 2011, и после установки сервер запустился, а четыре сетевых порта сразу появились в системе. Для старого корпуса это был нормальный вариант, потому что eATX встал без лишних переделок. Сейчас уже несколько дней в работе.

Плюсы товара

Четыре сетевых порта сразу в системе

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие совместимости по CPU и платформе нужно проверить, чтобы материнская плата реально заработала в серверной сборке?

Плата рассчитана на Socket-2011 и чипсет Intel C612. При подборе CPU и общей платформы убедитесь, что выбранная серверная архитектура соответствует этим требованиям.

Что важно учесть по памяти DDR4 при проектировании конфигурации: чтобы не получить упрощение под неподходящие модули?

В карточке указана поддержка DDR4. При подборе комплектующих убедитесь, что используемые модули соответствуют DDR4 для этой платы, чтобы система корректно стартовала и работала в вашей конфигурации.

Как выбрать сетевое подключение, если вам критично количество линий: что означает наличие 4 x Gigabit Ethernet?

На плате предусмотрены 4 разъема RJ-45 Gigabit Ethernet. Это помогает организовать несколько сетевых подключений, но важно сопоставить их с вашей схемой VLAN/маршрутизации и с тем, как будут разделены потоки данных и управления.

Какие ограничения дисковой подсистемы закладывать при использовании этой платы для хранения с RAID?

Плата поддерживает SATA3 и RAID. Если ваша дисковая инфраструктура использует другие типы интерфейсов (не SATA3) или требуется иной протокол подключения, нужно заранее проверить соответствие дисков и план RAID.

Почему при первичной настройке и сервисе может быть важно наличие VGA на плате?

Наличие VGA означает, что для базовой диагностики и первичной настройки в совместимых корпусах/сборках у вас есть отдельный видеовыход для подключения локального монитора. Это упрощает обслуживание, когда доступ только к удаленному интерфейсу ограничен.
