Артикул: MBD-X10DRD-I-B

Наличие уточняйте

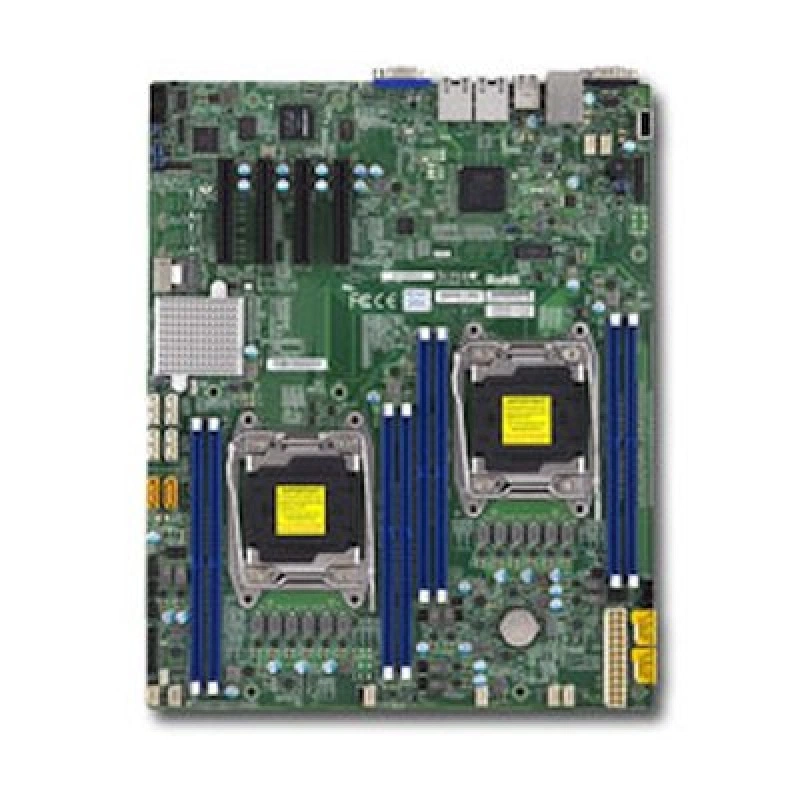

Материнская плата Supermicro MBD-⁠X10DRD-⁠I-⁠B

Цена последней отгрузки со склада:

30 494 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X10DRD-I-B

Supermicro MBD-X10DRD-I-B объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для серверных конфигураций с несколькими процессорными узлами. Аппаратное исполнение платы — X10DRD-i. Вычислительная платформа: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/s.

Формат платы — E-ATX. Её габариты составляют 13.05" x 10.5" (33.15cm x 26.67cm). Системная логика: Intel C612. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 8x 288-pin DDR4 разъёма DIMM,; До 1TB† ECC 3DS LRDIMM, 256GB ECC RDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM. Поддерживаемый тип и режимы RAM: 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit. Сетевые контроллеры и подключение: 2 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350 Два порт GbE LAN. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Практическая задача X10DRD-i — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. В многопроцессорной системе память и доступ к устройствам распределяют с учётом топологии CPU. Это влияет на настройку виртуальных машин и задержки обращения к данным.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/s.
  • Форм-фактор и габариты: E-ATX; 13.05" x 10.5" (33.15cm x 26.67cm).
  • Оперативная память: 8x 288-pin DDR4 разъёма DIMM,; До 1TB† ECC 3DS LRDIMM, 256GB ECC RDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM.
  • Тип и режимы памяти: 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit.
  • Сеть: 2 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350 Два порт GbE LAN.
  • SATA: Intel C612 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; SATA3 (6Gbps); RAID 0, 1, 5, 10; 10 SATA3 (6Gbps) порт; 10x SATA3 (6Gbps) портов; RAID 0, 1, 5, 10.
  • PCIe: 4 PCI-E 3.0.
  • USB: 7 USB 2.0 портов (4 сзади + 2 колодки + 1 Type A); 7x USB 2.0 портов (4 сзади, 2 через внутренние колодки, 1 Type A).
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN.
  • Охлаждение: 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов), 8x вентиляторов с контролем оборотов, Разъёмы вентиляторов с PWM-управлением, Мониторинг состояния для регулировки оборотов.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X10DRD-i подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/s. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 8x 288-pin DDR4 разъёма DIMM,; До 1TB† ECC 3DS LRDIMM, 256GB ECC RDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X10DRD-iIntel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/s8x 288-pin DDR4 разъёма DIMM,; До 1TB† ECC 3DS LRDIMM, 256GB ECC RDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 2 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350 Два порт GbE LAN
X10DRW-iIntel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/sДо 1TB 3DS ECC RDIMM, DDR4-2400MHz; До 2TB 3DS ECC LRDIMM, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16x слота DIMM; 2 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350 Два порт GbE LAN
X10DRL-iIntel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 2 процессорных разъёма LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP, 1 QPI До 9.6 GT/s512GB регистровая ECC RDIMM, DDR4-2400MHzUp до 1TB 3DS ECC LRDIMM, в 8 разъёмов DIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i210 GbE LAN, 2 портов
X10DRH-iIntel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W1TB регистровая ECC RDIMM, DDR4-2133MHz; До 2TB 3DS ECC LRDIMM, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16 разъёмов DIMM; 2 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350 Два порт GbE LAN

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X10DRD-i. Суффикс -B обозначает исполнение Bulk для комплектации системы. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X10DRD-I-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
8x 288-pin DDR4 разъёма DIMM,; До 1TB† ECC 3DS LRDIMM, 256GB ECC RDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM
Ёмкость модулей DIMM
RDIMM: 4GB, 8GB, 16GB, 32GB; LRDIMM: 32GB, 64GB; 3DS LRDIMM: 128GB
Количество разъёмов DIMM
8
Контакты модуля памяти
288-pin
Тип и скорость памяти
2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/s
Сокет процессора
LGA 2011
Тепловой пакет CPU
До 145W
Чипсет
Intel C612
Количество процессорных разъёмов
2
Ядра, потоки и кэш
До 22 ядер † / До 55MB† cache

Интерфейсы и расширение

COM-порты и колодки
2 COM портов (1 сзади, 1 колодка)
Видеовыходы
1 VGA порт
Графический контроллер
Aspeed AST2400 BMC
Порты USB
7 USB 2.0 портов (4 сзади + 2 колодки + 1 Type A); 7x USB 2.0 портов (4 сзади, 2 через внутренние колодки, 1 Type A)
Сетевые контроллеры
2 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); Intel i350 Два порт GbE LAN
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
4 PCI-E 3.0

Комплектация и совместимость

Исполнение поставки
Bulk
Условия и ограничения
† BIOS версия 2.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка.

Конструкция и условия эксплуатации

Габариты
13.05" x 10.5" (33.15cm x 26.67cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
E-ATX

Накопители

Контроллер и порты SATA
Intel C612 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт; 10x SATA3 (6Gbps) портов; RAID 0, 1, 5, 10
Порты SATA AHCI
SATA3 (6Gbps); RAID 0, 1, 5, 10
Порты SATA SCU
SATA3 (6Gbps); RAID 0, 1, 5, 10

Питание и охлаждение

Вентиляторы и охлаждение
8x 4-pin разъёмы вентиляторов (До 8 вентиляторов), 8x вентиляторов с контролем оборотов, Разъёмы вентиляторов с PWM-управлением, Мониторинг состояния для регулировки оборотов
Дополнительные функции
RoHS
Контроль напряжений
+12V, +3.3V, +5V, +5V дежурное питание, 3.3V дежурное питание, 6 фазы импульсного регулятора напряжения
Контроль температуры
Мониторинг температуры CPU и корпуса, Защита CPU при перегреве, Управление температурным режимом для 8 разъёмы вентиляторов, Поддержка Thermal Monitor 2 (TM2), PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы, Индикатор состояния Suspend, UID/удалённый UID
Управление питанием
Управление питанием ACPI; Настройка включения после восстановления питания

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
Intel Node Manager, IPMI2.0, NMI, SuperDoctor 5, Watchdog
Тип BIOS
128Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN
Функции BIOS
Plug and Play (PnP); PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1

Отзывы о товаре

Мирослава15.02.2025

5/5

Плату ставили вместо старой на сервере с LGA2011-3. Процессор и серверная память определились сразу, после сборки система загрузилась без лишней настройки. Для такой замены это оказался спокойный вариант.

Плюсы товара

Процессор и память определились

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ограничения по процессорной платформе нужно проверить, чтобы материнская плата MBD-X10DRD-I-B корректно работала в серверной сборке?

Перед установкой проверьте сокет LGA2011-3 и совместимые процессоры под этот разъем, а также чипсет Intel C612. Несовпадение сокета приведет к невозможности установки или отказу в старте.

На что обратить внимание при подборе корпуса, если планируется замена платы на SuperMicro MBD-X10DRD-I-B?

Нужно учитывать форм-фактор EATX, чтобы плата встала в совместимый корпус и шасси. При неверном корпусе возможны проблемы с монтажом и компоновкой внутренних компонентов.

Какие типы рисков совместимости с другими компонентами появляются при сборке платформы LGA2011-3 на базе Intel C612?

Основной риск — несоответствие совместимых процессоров и серверных компонентов, рассчитанных на эту платформу. Перед модернизацией сверяйте совместимость процессора (LGA2011-3), чипсет (Intel C612) и то, что система рассчитана под серверные компоненты Supermicro.

Почему при выборе серверной платы важно подбирать именно точную модель/модификацию, а не “похожую” по назначению?

Плата ориентирована на конкретную модификацию MBD-X10DRD-I-B, и это влияет на набор возможностей и совместимых компонентов. Для снижения риска ошибок по платформе сверяйте именно код платы из карточки при подборе замены.

Какие эксплуатационные последствия возможны, если использовать плату в конфигурации, не соответствующей требованиям серверного класса Supermicro?

Несоответствующая серверная конфигурация может повлиять на предсказуемость работы и корректную связку процессора, памяти и накопителей. Для стабильной эксплуатации ориентируйтесь на серверные компоненты, совместимые с платформой платы.
