Артикул: MBD-X10DRD-I-O

Наличие уточняйте

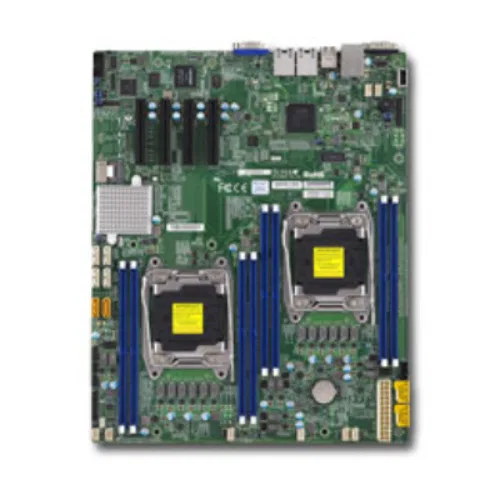

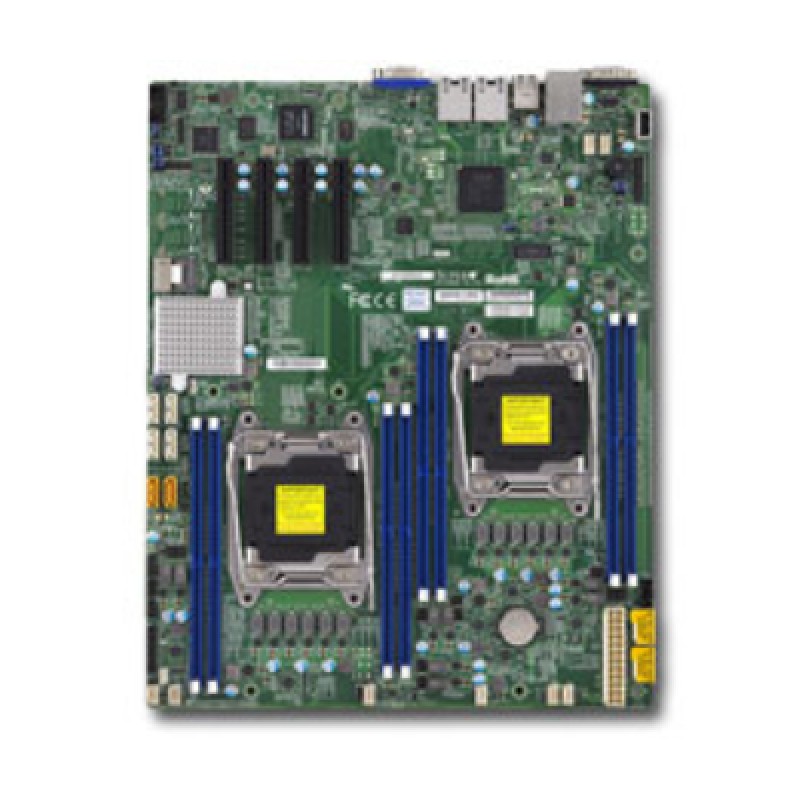

Supermicro MBD-⁠X10DRD-⁠I-⁠O — серверная материнская плата E-⁠ATX

Цена последней отгрузки со склада:

30 500 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X10DRD-I-O

Supermicro MBD-X10DRD-I-O - серверная материнская плата формата E-ATX с сокетом LGA 2011 и поддержкой восьми модулей DDR4. Модель рассчитана на построение производительных серверных платформ, где требуется расширенная подсистема памяти, несколько накопителей SATA и достаточный набор слотов PCI Express для подключения дополнительных контроллеров, сетевых адаптеров и других плат расширения. Форм-фактор E-ATX дает больше пространства для размещения компонентов и удобнее подходит для конфигураций с повышенными требованиями к плотности интерфейсов и внутренней компоновке.

Плата поддерживает до 8 модулей DDR4 и оснащена десятью портами SATA 3, что позволяет создавать дисковые конфигурации с большим числом накопителей. Семь портов USB 2.0 и видеовыход VGA обеспечивают базовое подключение периферии и сервисного монитора, а четыре слота PCI-E 3.0 x8 расширяют возможности по добавлению сетевых, вычислительных и контроллерных карт. Такая комбинация характеристик делает плату практичной основой для серверов, рабочих узлов и платформ хранения данных, где важны вместительная память, расширяемость и набор встроенных интерфейсов.

Supermicro MBD-X10DRD-I-O относится к серверным решениям, рассчитанным на стабильную работу в совместимых корпусах и конфигурациях с процессорами под LGA 2011. Плата подходит для систем, в которых требуется сочетание большого числа слотов памяти, нескольких дисковых подключений и возможностей для расширения через PCI Express.

Функциональные возможности

Практическая задача X10DRD-i — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. В многопроцессорной системе память и доступ к устройствам распределяют с учётом топологии CPU. Это влияет на настройку виртуальных машин и задержки обращения к данным.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/s.
  • Форм-фактор и габариты: E-ATX; 13.05" x 10.5" (33.15cm x 26.67cm).
  • Оперативная память: 8x 288-pin DDR4 разъёма DIMM,; До 1TB† ECC 3DS LRDIMM, 256GB ECC RDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM.
  • Тип и режимы памяти: 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit.
  • Сеть: 2 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350 Два порт GbE LAN.
  • SATA: Intel C612 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; SATA3 (6Gbps); RAID 0, 1, 5, 10; 10 SATA3 (6Gbps) порт; 10x SATA3 (6Gbps) портов; RAID 0, 1, 5, 10.
  • PCIe: 4 PCI-E 3.0.
  • USB: 7 USB 2.0 портов (4 сзади + 2 колодки + 1 Type A); 7x USB 2.0 портов (4 сзади, 2 через внутренние колодки, 1 Type A).
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN.
  • Охлаждение: 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов), 8x вентиляторов с контролем оборотов, Разъёмы вентиляторов с PWM-управлением, Мониторинг состояния для регулировки оборотов.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X10DRD-i подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/s. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 8x 288-pin DDR4 разъёма DIMM,; До 1TB† ECC 3DS LRDIMM, 256GB ECC RDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X10DRD-iIntel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/s8x 288-pin DDR4 разъёма DIMM,; До 1TB† ECC 3DS LRDIMM, 256GB ECC RDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 2 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350 Два порт GbE LAN
X10DRW-iIntel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/sДо 1TB 3DS ECC RDIMM, DDR4-2400MHz; До 2TB 3DS ECC LRDIMM, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16x слота DIMM; 2 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350 Два порт GbE LAN
X10DRL-iIntel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 2 процессорных разъёма LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP, 1 QPI До 9.6 GT/s512GB регистровая ECC RDIMM, DDR4-2400MHzUp до 1TB 3DS ECC LRDIMM, в 8 разъёмов DIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i210 GbE LAN, 2 портов
X10DRH-iIntel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W1TB регистровая ECC RDIMM, DDR4-2133MHz; До 2TB 3DS ECC LRDIMM, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16 разъёмов DIMM; 2 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350 Два порт GbE LAN

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X10DRD-i. Суффикс -O относится к розничному исполнению Retail. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X10DRD-I-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
8x 288-pin DDR4 разъёма DIMM,; До 1TB† ECC 3DS LRDIMM, 256GB ECC RDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM
Ёмкость модулей DIMM
RDIMM: 4GB, 8GB, 16GB, 32GB; LRDIMM: 32GB, 64GB; 3DS LRDIMM: 128GB
Количество разъёмов DIMM
8
Контакты модуля памяти
288-pin
Тип и скорость памяти
2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/s
Сокет процессора
LGA 2011
Тепловой пакет CPU
До 145W
Чипсет
Intel C612
Количество процессорных разъёмов
2
Ядра, потоки и кэш
До 22 ядер † / До 55MB† cache

Интерфейсы и расширение

COM-порты и колодки
2 COM портов (1 сзади, 1 колодка)
Видеовыходы
1 VGA порт
Графический контроллер
Aspeed AST2400 BMC
Порты USB
7 USB 2.0 портов (4 сзади + 2 колодки + 1 Type A); 7x USB 2.0 портов (4 сзади, 2 через внутренние колодки, 1 Type A)
Сетевые контроллеры
2 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); Intel i350 Два порт GbE LAN
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
4 PCI-E 3.0

Комплектация и совместимость

Исполнение поставки
Retail
Условия и ограничения
† BIOS версия 2.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка.

Конструкция и условия эксплуатации

Габариты
13.05" x 10.5" (33.15cm x 26.67cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
E-ATX

Накопители

Контроллер и порты SATA
Intel C612 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт; 10x SATA3 (6Gbps) портов; RAID 0, 1, 5, 10
Порты SATA AHCI
SATA3 (6Gbps); RAID 0, 1, 5, 10
Порты SATA SCU
SATA3 (6Gbps); RAID 0, 1, 5, 10

Питание и охлаждение

Вентиляторы и охлаждение
8x 4-pin разъёмы вентиляторов (До 8 вентиляторов), 8x вентиляторов с контролем оборотов, Разъёмы вентиляторов с PWM-управлением, Мониторинг состояния для регулировки оборотов
Дополнительные функции
RoHS
Контроль напряжений
+12V, +3.3V, +5V, +5V дежурное питание, 3.3V дежурное питание, 6 фазы импульсного регулятора напряжения
Контроль температуры
Мониторинг температуры CPU и корпуса, Защита CPU при перегреве, Управление температурным режимом для 8 разъёмы вентиляторов, Поддержка Thermal Monitor 2 (TM2), PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы, Индикатор состояния Suspend, UID/удалённый UID
Управление питанием
Управление питанием ACPI; Настройка включения после восстановления питания

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
Intel Node Manager, IPMI2.0, NMI, SuperDoctor 5, Watchdog
Тип BIOS
128Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN
Функции BIOS
Plug and Play (PnP); PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1

Отзывы о товаре

Оксана Майская14.03.2026

5/5

С этой платой сервер собрали заново после замены старой. Память DDR4 и десять SATA портов пригодились без лишней суеты, а после старта система увидела все нужные устройства. Для нашего узла хранения это вышло удобно.

Плюсы товара

Система увидела все устройства

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие проверки совместимости по платформе критичны перед сборкой на базе этой платы?

Убедитесь, что используете процессор Intel под сокет LGA 2011 и системный корпус рассчитан на форм-фактор E-ATX, иначе сборка может быть невозможна или компоненты не встанут корректно.

Что нужно учесть при выборе оперативной памяти, чтобы не получить проблемы со стартом и надежностью под нагрузкой?

Плата рассчитана на 8 модулей DDR4. Если установить меньше модулей или использовать несовместимые по типу/поколению модули DDR4, можно получить нецелевую конфигурацию или ошибки при инициализации.

Как ограничивается дисковая подсистема: сколько SATA-накопителей можно подключить штатно?

Встроено 10 портов SATA 3, поэтому базовая конфигурация дисков ограничена этим числом (с учетом того, что кабели и компоновка корпуса позволяют развести 10 подключений).

Если планируете добавлять карты расширения (сеть/контроллеры), что может стать узким местом по слотам PCI Express?

На плате 4 слота PCI-E 3.0 x8. При установке нескольких контроллеров нужно учитывать, что число слотов ограничивает одновременное подключение устройств и может потребовать компромиссов по конфигурации.

Подойдет ли видеоподключение для сервиса и удаленного обслуживания, если у вас есть требования к типу вывода?

Заявлен видеовыход VGA. Если в вашей инфраструктуре предусмотрен другой тип видеоподключения для сервисного доступа, заранее проверьте необходимость адаптации, чтобы избежать несовместимости.
