Артикул: MBD-X10DRH-CLN4-O

Наличие уточняйте

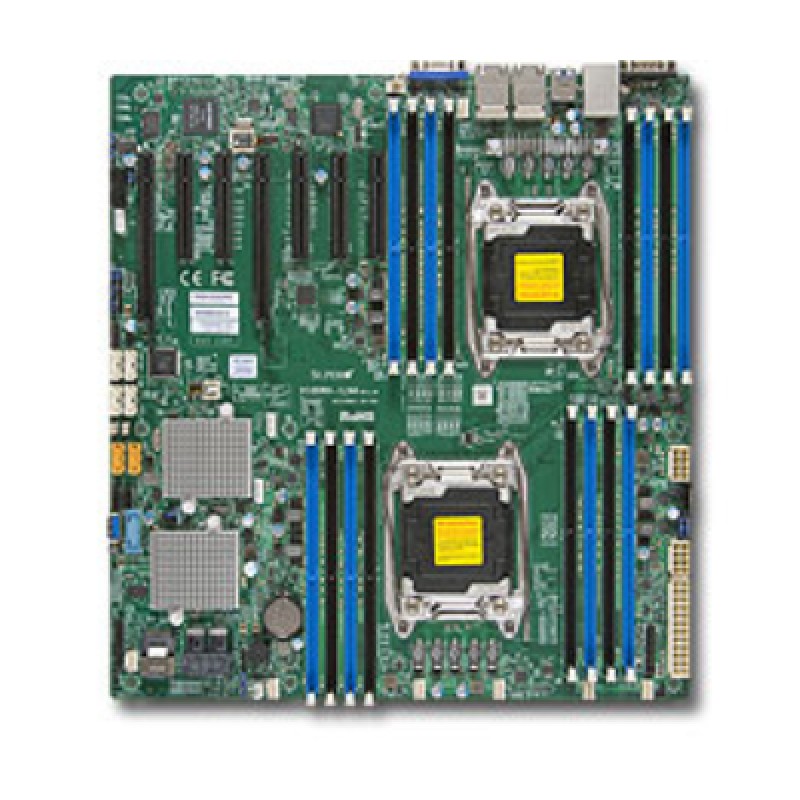

Материнская плата Supermicro MBD-⁠X10DRH-⁠CLN4-⁠O

Цена последней отгрузки со склада:

48 200 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X10DRH-CLN4-O

Supermicro MBD-X10DRH-CLN4-O — материнская плата для серверных конфигураций с несколькими процессорными узлами. Основой аппаратной конфигурации служит модель X10DRH-CLN4. Процессорная платформа: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/s.

Формат платы — E-ATX. Её габариты составляют 12" x 13" (30.48cm x 33.02cm). Системная логика: Intel C612. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 512GB регистровая ECC RDIMM, DDR4-2133MHz, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16 разъёмов DIMM. Поддерживаемый тип и режимы RAM: 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit. Сетевые контроллеры и подключение: 4 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead; 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Четыре 1GbE LAN портов через Intel i350. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Практическая задача X10DRH-CLN4 — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. В многопроцессорной системе память и доступ к устройствам распределяют с учётом топологии CPU. Это влияет на настройку виртуальных машин и задержки обращения к данным.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/s.
  • Форм-фактор и габариты: E-ATX; 12" x 13" (30.48cm x 33.02cm).
  • Оперативная память: 512GB регистровая ECC RDIMM, DDR4-2133MHz, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16 разъёмов DIMM.
  • Тип и режимы памяти: 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit.
  • Сеть: 4 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead; 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Четыре 1GbE LAN портов через Intel i350.
  • SATA: Intel C612 контроллер для 6 SATA3 (6 Gbps) портов; 4 SATA3 (6 Gbps) RAID 0,1,10, JBOD Поддержка (IT Mode); Broadcom 3008 SW контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,6,10,50,60 BBU option Поддержка, JBOD Поддержка (IT Mode); SATA3 (6Gbps); RAID 0, 1, 5, 10; 10 SATA3 (6Gbps) порт; 10 SATA3 (6Gbps) портов w/ Intel C612 контроллер.
  • SAS: Broadcom 3008 SAS3 (12Gbps) контроллер; SW RAID 0, 1, 10 JBOD Поддержка (IT Mode) JBOD Поддержка (IT Mode).
  • PCIe: 2 PCI-E 3.0 x16,; 4 PCI-E 3.0 x8,; 1 PCI-E 3.0 x4 (в физическом слоте x8).
  • USB: 4 USB 2.0 портов (4 колодки, Type A)); 5 USB 3.0 портов (2 сзади + 2 колодки + 1 Type A); 5 USB 3.0 и 4 USB 2.0 портов.
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X10DRH-CLN4 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/s. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 512GB регистровая ECC RDIMM, DDR4-2133MHz, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16 разъёмов DIMM; 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC826BE1C-R920LPB, CSE-826BE2C-R920LPB. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X10DRH-CLN4Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/s512GB регистровая ECC RDIMM, DDR4-2133MHz, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16 разъёмов DIMM; 4 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead; 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Четыре 1GbE LAN портов через Intel i350
X10DRH-ILN4Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W1TB регистровая ECC RDIMM, DDR4-2133MHz; До 2TB 3DS ECC LRDIMM, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16x слота DIMM; 4 LAN с Intel i350 Gigabit Ethernet-контроллер; 4 RJ45 Gigabit Ethernet LAN портов; 1; Четыре 1GbE LAN портов через Intel i350
X10SRH-CLN4FIntel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDPДо 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB LRDIMM LRDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 4 LAN с Intel Ethernet-контроллер I350-AM4Supports 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 outputRealtek RTL8211E PHY (выделенный IPMI); 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350-AM4 Четыре порт GbE LAN
X10DRH-CIntel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W1TB регистровая ECC RDIMM, DDR4-2133MHz; До 2TB 3DS ECC LRDIMM, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16 разъёмов DIMM; 2 LAN с Intel Ethernet-контроллер I350-AM2 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Gigabit Ethernet LAN портов; Intel i350 Два порт GbE LAN

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X10DRH-CLN4. Суффикс -O относится к розничному исполнению Retail. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X10DRH-CLN4-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
512GB регистровая ECC RDIMM, DDR4-2133MHz, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16 разъёмов DIMM
Ёмкость модулей DIMM
RDIMM: 4GB, 8GB, 16GB, 32GB; LRDIMM: 32GB, 64GB; 3DS LRDIMM: 128GB
Количество разъёмов DIMM
16
Тип и скорость памяти
2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/s
Сокет процессора
LGA 2011
Тепловой пакет CPU
До 145W
Чипсет
Intel C612
Количество процессорных разъёмов
2
Ядра, потоки и кэш
До 22 ядер † / До 55MB† cache

Интерфейсы и расширение

COM-порты и колодки
2 COM портов (1 сзади, 1 колодка) 1 fast UART 16550 serial
Видеовыходы
1 VGA порт
Графический контроллер
Aspeed AST2400 BMC
Порты USB
4 USB 2.0 портов (4 колодки, Type A)); 5 USB 3.0 портов (2 сзади + 2 колодки + 1 Type A); 5 USB 3.0 и 4 USB 2.0 портов
Сетевые контроллеры
4 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead; Четыре 1GbE LAN портов через Intel i350
Сетевые порты
4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
2 PCI-E 3.0 x16,; 4 PCI-E 3.0 x8,; 1 PCI-E 3.0 x4 (в физическом слоте x8)

Комплектация и совместимость

Исполнение поставки
Retail
Условия и ограничения
† BIOS версия 2.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка.

Конструкция и условия эксплуатации

Габариты
12" x 13" (30.48cm x 33.02cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
E-ATX

Накопители

Контроллер и порты SAS
Broadcom 3008 SAS3 (12Gbps) контроллер; SW RAID 0, 1, 10 JBOD Поддержка (IT Mode) JBOD Поддержка (IT Mode)
Контроллер и порты SATA
Intel C612 контроллер для 6 SATA3 (6 Gbps) портов; 4 SATA3 (6 Gbps) RAID 0,1,10, JBOD Поддержка (IT Mode); Broadcom 3008 SW контроллер для 8 SATA3 (6 Gbps) портов; RAID 0,1,5,6,10,50,60 BBU option Поддержка, JBOD Поддержка (IT Mode); 10 SATA3 (6Gbps) порт; 10 SATA3 (6Gbps) портов w/ Intel C612 контроллер
Порты SATA AHCI
SATA3 (6Gbps); RAID 0, 1, 5, 10
Порты SATA SCU
SATA3 (6Gbps); RAID 0, 1, 5, 10

Питание и охлаждение

Вентиляторы и охлаждение
8x 4-pin разъёмы вентиляторов (До 8 вентиляторов), 8x вентиляторов с контролем оборотов, Разъёмы вентиляторов с PWM-управлением, Мониторинг состояния для регулировки оборотов
Дополнительные функции
2.0; Контроль вскрытия корпуса, Разъём датчика вскрытия корпуса, RoHS, SDDC
Контроль напряжений
+1.8V, +12V, +3.3V, +5V, +5V дежурное питание, 3.3V дежурное питание, 6 фазы импульсного регулятора напряжения, Напряжения памяти, VBAT
Контроль температуры
Мониторинг температуры CPU и корпуса, Защита CPU при перегреве, Управление температурным режимом для 8 разъёмы вентиляторов, Поддержка Thermal Monitor 2 (TM2), PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы, Индикатор состояния Suspend, UID/удалённый UID
Управление питанием
Управление питанием ACPI; Настройка включения после восстановления питания

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
Intel Node Manager, IPMI2.0, NMI, SPM, SSM, SUM, SuperDoctor 5, SuperDoctor III, Watchdog
Тип BIOS
128Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN
Функции BIOS
Plug and Play (PnP); PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1

Отзывы о товаре

Карина Захарова23.01.2025

5/5

Эту плату брали как основу для сервера в EATX корпусе. Процессор под LGA2011 3 поставили, остальное подключили, и система загрузилась без лишней возни. Два сетевых порта тоже сразу появились в настройках.

Плюсы товара

Сеть и процессор сразу определились

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие условия нужно проверить, чтобы материнская плата MBD-X10DRH-CLN4-O корректно заработала в паре с вашим корпусом Supermicro?

Убедитесь, что корпус поддерживает форм-фактор E-ATX и рассчитан на установку серверных плат Supermicro. Для MBD-X10DRH-CLN4-O также важен сокет LGA2011-3, поэтому плата должна поддерживаться вашей платформой.

На что обратить внимание при выборе процессора под MBD-X10DRH-CLN4-O, чтобы не получить несовместимость на этапе сборки?

Плата рассчитана на сокет LGA2011-3. Перед покупкой/подбором процессоров убедитесь, что выбранные CPU соответствуют этому сокету, иначе установка будет невозможна.

Почему для интеграции в серверную платформу важны одновременно сокет LGA2011-3 и набор логики Intel C612?

Сокет определяет совместимость по CPU, а Intel C612 задает серверные возможности платформы. Для корректной сборки и ожидаемого поведения системы нужно, чтобы обе части совпадали с архитектурой вашего сервера Supermicro.

Какие риски по совместимости есть, если заменить материнскую плату на MBD-X10DRH-CLN4-O без проверки форм-фактора?

Если корпус рассчитан не на E-ATX, то установка может быть невозможна или потребует нестандартных решений. Поэтому перед заменой обязательно проверьте соответствие форм-фактора E-ATX вашей шасси.

Что важно учесть при планировании серверной сборки на базе MBD-X10DRH-CLN4-O с точки зрения архитектуры?

Плата ориентирована на серверную платформу Supermicro с форм-фактором E-ATX и процессорами под LGA2011-3 на Intel C612. Подбирайте остальные компоненты так, чтобы они соответствовали этой архитектуре, иначе возможны проблемы при запуске и эксплуатации.
