Артикул: MBD-X10SRH-CLN4F-O
Наличие уточняйте

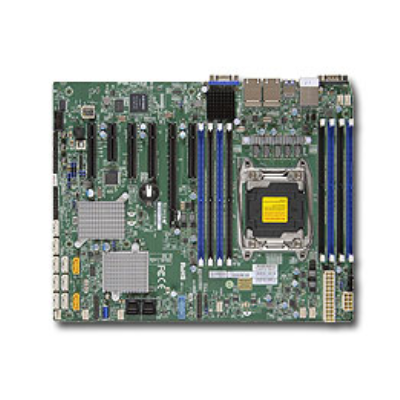

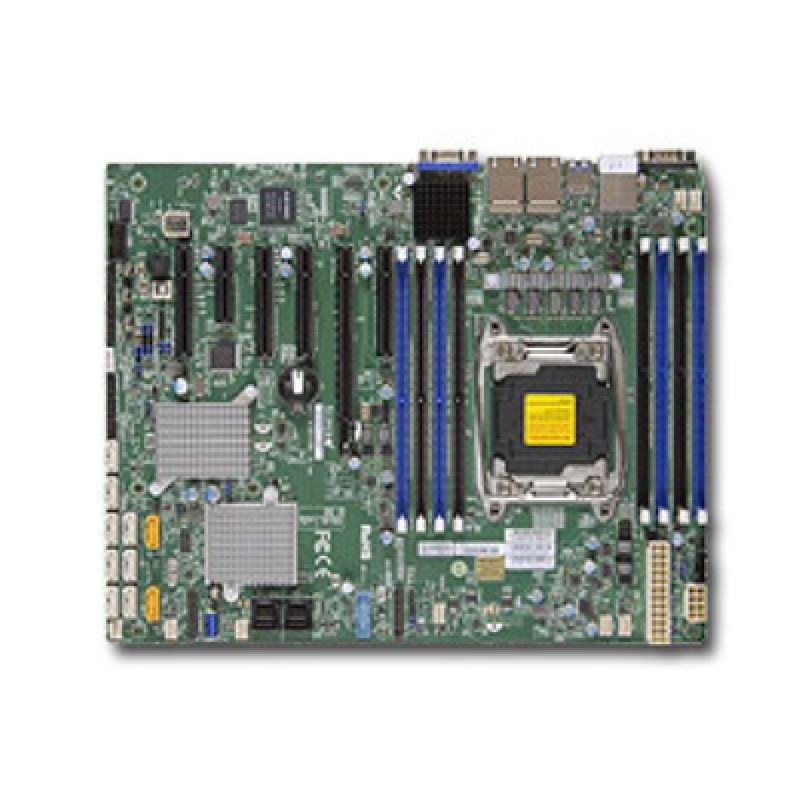

Материнская плата Supermicro MBD-X10SRH-CLN4F-O
Цена последней отгрузки со склада:
39 958 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X10SRH-CLN4F-O
Supermicro MBD-X10SRH-CLN4F-O — материнская плата для серверов и специализированных вычислительных узлов. Основой аппаратной конфигурации служит модель X10SRH-CLN4F. Процессорная платформа: Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP.
Формат платы — ATX. Её габариты составляют 12" x 9.6" (cm x 24.38cm). Системная логика: Intel C612. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.
Память и её ёмкость: До 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB LRDIMM LRDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM. Поддерживаемый тип и режимы RAM: 2400/ 2133/1866/1600MHz ECC DDR4 SDRAM 72-bit, 288-pin (RDIMM / LRDIMM) / 284-pin DIMM с позолоченными контактами. Сетевые контроллеры и подключение: 4 LAN с Intel Ethernet-контроллер I350-AM4Supports 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 outputRealtek RTL8211E PHY (выделенный IPMI); 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350-AM4 Четыре порт GbE LAN. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.
Функциональные возможности
При проектировании сервера на X10SRH-CLN4F сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.
Технические особенности
- Процессорная подсистема: Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP.
- Форм-фактор и габариты: ATX; 12" x 9.6" (cm x 24.38cm).
- Оперативная память: До 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB LRDIMM LRDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM.
- Тип и режимы памяти: 2400/ 2133/1866/1600MHz ECC DDR4 SDRAM 72-bit, 288-pin (RDIMM / LRDIMM) / 284-pin DIMM с позолоченными контактами.
- Сеть: 4 LAN с Intel Ethernet-контроллер I350-AM4Supports 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 outputRealtek RTL8211E PHY (выделенный IPMI); 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350-AM4 Четыре порт GbE LAN.
- SATA: Intel C612 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Broadcom 3008 SW контроллер для 8 SAS3 (12Gbs) портов; RAID 0,1,10; 10 SATA3 (6Gbps) порт; 10 SATA3 (6Gbps) через C612.
- SAS: SAS3 (12Gbps) через LSI 3008 SW RAID 0, 1, 10.
- PCIe: 1 PCI-E 3.0 x8 (в физическом слоте x16),; 2 PCI-E 3.0 x8,; 1 PCI-E 3.0 x4 (в физическом слоте x8); 1 PCI-E 2.0 x2 (в физическом слоте x4); 1 PCI-E 2.0 x4 (в физическом слоте x8).
- USB: 8 USB 2.0 портов (2 сзади + 6 через внутренние колодки); 4 USB 3.2 Gen1 портов (2 сзади + 1 через внутреннюю колодку + 1 Type A); 4 USB 3.0 портов, 8 USB 2.0 портов.
- Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC.
Сценарии применения
Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.
Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.
Совместимость с оборудованием
Плату Супермикро X10SRH-CLN4F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.
Параметры совместимой памяти: До 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB LRDIMM LRDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 2400/ 2133/1866/1600MHz ECC DDR4 SDRAM 72-bit, 288-pin (RDIMM / LRDIMM) / 284-pin DIMM с позолоченными контактами. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-813MFTQ-R400CB, CSE-813MFTQ-R606CB. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.
Совместимость с программным обеспечением
Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.
Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.
Отличия от ближайших моделей
Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X10SRH-CLN4F | Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP | До 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB LRDIMM LRDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 4 LAN с Intel Ethernet-контроллер I350-AM4Supports 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 outputRealtek RTL8211E PHY (выделенный IPMI); 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350-AM4 Четыре порт GbE LAN |
| X10DRH-CLN4 | Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/s | 512GB регистровая ECC RDIMM, DDR4-2133MHz, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16 разъёмов DIMM; 4 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead; 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Четыре 1GbE LAN портов через Intel i350 |
| X10SRH-CF | Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP | До 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB регистровая ECC LRDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 2 LAN с Intel Ethernet-контроллер I350-AM2Supports 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350-AM2 Два порт GbE LAN |
| X10DRH-ILN4 | Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W | 1TB регистровая ECC RDIMM, DDR4-2133MHz; До 2TB 3DS ECC LRDIMM, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16x слота DIMM; 4 LAN с Intel i350 Gigabit Ethernet-контроллер; 4 RJ45 Gigabit Ethernet LAN портов; 1; Четыре 1GbE LAN портов через Intel i350 |
Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.
Установка и подключение
Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.
После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.
Обслуживание и хранение
В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.
Рабочая температура: 0°C ~ 60°C (32°F ~ 140°F). Температура хранения: -20°C ~ 60°C (-4°F ~ 140°F). Рабочая влажность: 10% ~ 85% (без конденсации). Влажность хранения: 10% ~ 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.
Комплектация
Основная позиция поставки — материнская плата X10SRH-CLN4F. Суффикс -O относится к розничному исполнению Retail. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.
Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
Технические характеристики MBD-X10SRH-CLN4F-O
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.2V
- Ёмкость и слоты памяти
- До 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 512GB LRDIMM LRDIMM, DDR4-2400MHz, в 8 DIMM slotsUp до 1TB ECC 3DS LRDIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM
- Ёмкость модулей DIMM
- RDIMM: 4GB, 8GB, 16GB, 32GB; LRDIMM: 32GB, 64GB; 3DS LRDIMM: 128GB
- Количество разъёмов DIMM
- 8
- Контакты модуля памяти
- 288-pin
- Тип и скорость памяти
- 2400/ 2133/1866/1600MHz ECC DDR4 SDRAM 72-bit, 288-pin (RDIMM / LRDIMM) / 284-pin DIMM с позолоченными контактами
Процессорная подсистема
- Поддерживаемые процессоры
- Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP
- Сокет процессора
- LGA-2011-3
- Тепловой пакет CPU
- До 145W
- Чипсет
- Intel C612
- Количество процессорных разъёмов
- 1
- Ядра, потоки и кэш
- До 22 ядер † / До 55MB† cache
Интерфейсы и расширение
- COM-порты и колодки
- 2 COM портов (1 сзади, 1 колодка) 2 fast UART 16550 serial
- Видеовыходы
- 1 VGA порт
- Графический контроллер
- ASPEED AST2400 BMC
- Порты USB
- 8 USB 2.0 портов (2 сзади + 6 через внутренние колодки); 4 USB 3.2 Gen1 портов (2 сзади + 1 через внутреннюю колодку + 1 Type A); 4 USB 3.0 портов, 8 USB 2.0 портов
- Сетевые контроллеры
- 4 LAN с Intel Ethernet-контроллер I350-AM4Supports 10Base-T, 100BASE-TX, и 1000BASE-T, RJ45 outputRealtek RTL8211E PHY (выделенный IPMI); Intel i350-AM4 Четыре порт GbE LAN
- Сетевые порты
- 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
- Слоты PCIe
- 1 PCI-E 3.0 x8 (в физическом слоте x16),; 2 PCI-E 3.0 x8,; 1 PCI-E 3.0 x4 (в физическом слоте x8); 1 PCI-E 2.0 x2 (в физическом слоте x4); 1 PCI-E 2.0 x4 (в физическом слоте x8)
Комплектация и совместимость
- Исполнение поставки
- Retail
- Условия и ограничения
- † BIOS версия 2.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка.
Конструкция и условия эксплуатации
- Габариты
- 12" x 9.6" (cm x 24.38cm)
- Относительная влажность хранения
- 10% ~ 95% (без конденсации)
- Рабочая относительная влажность
- 10% ~ 85% (без конденсации)
- Рабочая температура
- 0°C ~ 60°C (32°F ~ 140°F)
- Температура хранения
- -20°C ~ 60°C (-4°F ~ 140°F)
- Форм-фактор
- ATX
Накопители
- Контроллер и порты SAS
- SAS3 (12Gbps) через LSI 3008 SW RAID 0, 1, 10
- Контроллер и порты SATA
- Intel C612 контроллер для 10 SATA3 (6 Gbps) портов; RAID 0,1,5,10; Broadcom 3008 SW контроллер для 8 SAS3 (12Gbs) портов; RAID 0,1,10; 10 SATA3 (6Gbps) порт; 10 SATA3 (6Gbps) через C612
Питание и охлаждение
- Дополнительные функции
- Управление питанием ACPI, Контроль вскрытия корпуса, Разъём датчика вскрытия корпуса, Chipkill Поддержка, Управление включением после восстановления питания, Аппаратная защита CPU при перегреве, Intel Smart Response Technology, Поддержка Node Manager, RoHS, SDDC, UID, WOL
- Контроль напряжений
- +12V, +3.3V, +5V, +5V дежурное питание, 6 -fan состояние, Разъём датчика вскрытия корпуса, Контроль напряжений CPU, Поддержка утилиты мониторинга
- Контроль температуры
- Мониторинг температуры CPU и корпуса, Защита CPU при перегреве, Поддержка Thermal Monitor 2 (TM2), PECI, Поддержка Thermal Monitor 2 (TM2)
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы, Индикатор состояния Suspend, UID/удалённый UID
- Управление питанием
- Управление питанием ACPI; Включение с клавиатуры из Soft-Off; Автоотключение вентилятора CPU в режиме сна; Настройка включения после восстановления питания
Управление и безопасность
- Подключение TPM
- TPM колодка
- Программное обеспечение управления
- IPMI2.0, SuperDoctor 5, Watchdog
- Тип BIOS
- 128Mb SPI Flash EEPROM, AMI BIOS
- Удалённое управление IPMI
- Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC
- Функции BIOS
- Plug and Play (PnP); APM 1.2; DMI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1; Пробуждение по RTC
Отзывы о товаре
Вопросы о товаре
С какими ограничениями по совместимости по сокету и памяти нужно свериться при сборке на базе этой платы?
Как встроенные 10 SATA и 4x GbE влияют на компоновку системы хранения и сети без добавления карт?
Достаточно ли этого видеовыхода (VGA) для сервисных задач, если сервер/плата будет использоваться удаленно?
Какие риски по обслуживанию и управлению обычно закрывает наличие IPMI в серверной плате?
Почему важно заранее учитывать форм-фактор ATX при подборе корпуса для этой платы?
