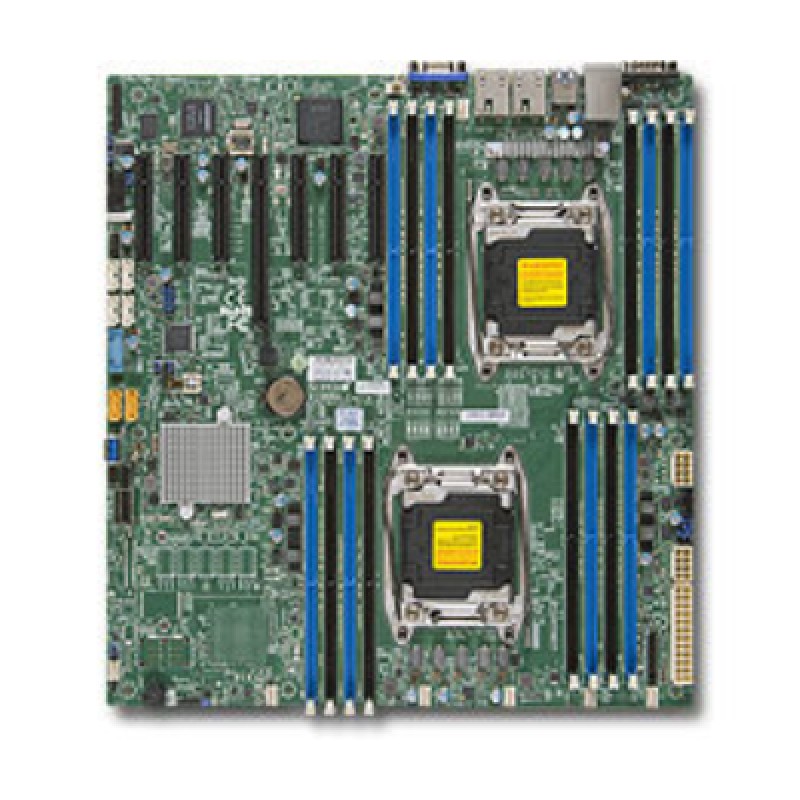

SuperMicro MBD-X10DRH-I-B — серверная материнская плата (СУПЕРМИКРО)

Основная информация о материнской плате SuperMicro MBD-X10DRH-I-B

SuperMicro MBD-X10DRH-I-B - серверная материнская плата формата E-ATX для построения производительных рабочих и серверных систем на платформе Intel Xeon E5-2600 v3/v4. Модель относится к линейке решений на чипсете Intel C612 и рассчитана на установку в совместимые корпуса и серверные конфигурации, где важны поддержка двух процессоров, большой объем оперативной памяти и развитые возможности подключения накопителей и плат расширения. Форм-фактор E-ATX и габариты 12 x 13 дюймов делают плату подходящей для серверных шасси, рассчитанных на крупные платы с расширенной компоновкой. Платформа ориентирована на задачи виртуализации, файловых сервисов, вычислений и хранения данных, где требуется одновременно использовать несколько PCI-E устройств, большое число SATA-накопителей и удаленное управление. Встроенный контроллер Intel C612 обеспечивает работу с SATA3 и набором функций RAID, а серверная архитектура с IPMI 2.0, BMC ASPEED AST2400 и поддержкой удаленного администрирования упрощает контроль системы на этапе эксплуатации.

Плата поддерживает процессоры Intel Xeon E5-2600 v3 и v4 в исполнении Dual Socket R3 (LGA 2011), а подсистема памяти рассчитана на DDR4 ECC RDIMM и LRDIMM с высокой суммарной емкостью. В конструкции предусмотрены слоты PCI-E 3.0 для расширения, сетевые интерфейсы Gigabit Ethernet, разъемы USB, COM, VGA и TPM-header, что делает модель универсальной основой для серверной сборки. Наличие 10 портов SATA3 6 Гбит/с и встроенного RAID 0, 1, 5, 10 позволяет подключать несколько накопителей без дополнительного контроллера. Серверная плата подходит для сборки отказоустойчивых конфигураций, где важны стабильная работа, удаленный доступ, возможность мониторинга и совместимость с типовыми серверными компонентами SuperMicro.

Конфигурация MBD-X10DRH-I-B также включает мониторинг напряжений, вентиляторов и температур, что важно для круглосуточной эксплуатации. Поддержка ACPI, UEFI, SuperDoctor 5, Node Manager и других системных функций помогает использовать плату в инфраструктурных и корпоративных проектах. Это не потребительская модель, а именно серверная материнская плата для платформ, где требуются высокая плотность интерфейсов, два процессора, большой объем памяти и гибкость при построении системы хранения или вычислительного узла.

Ключевые особенности MBD-X10DRH-I-B

• Форм-фактор: E-ATX, 12 x 13 дюймов.
• Процессорная платформа: 2 x Intel Xeon E5-2600 v3/v4, сокет LGA 2011.
• Чипсет: Intel C612.
• Память: DDR4 ECC RDIMM и LRDIMM, до 2 ТБ в 16 слотах DIMM.
• Накопители: 10 x SATA3 6 Гбит/с, RAID 0/1/5/10.
• Сеть: 2 x Gigabit Ethernet RJ-45 и выделенный IPMI LAN.
• Расширение: 1 x PCI-E 3.0 x16 и 6 x PCI-E 3.0 x8.
• Управление: IPMI 2.0, BMC, KVM-over-LAN, virtual media.
• Порты: USB 2.0, USB 3.0, VGA, COM, TPM header.

Технические параметры

• Сокет: LGA 2011 (Dual Socket R3).
• Поддерживаемые процессоры: Intel Xeon E5-2600 v3, Intel Xeon E5-2600 v4.
• Максимальное тепловыделение CPU: до 145 Вт.
• Чипсет: Intel C612.
• Тип памяти: DDR4 ECC SDRAM.
• Слоты памяти: 16 DIMM.
• Частота памяти: 2400 / 2133 / 1866 / 1600 МГц.
• Напряжение памяти: 1.2 В.
• SATA: 10 x SATA3 6 Гбит/с.
• RAID: 0, 1, 5, 10.
• Сетевые контроллеры: Dual LAN Intel i350 Gigabit Ethernet, выделенный IPMI LAN на Realtek RTL8211E PHY.
• Видео: VGA.
• USB: 4 x USB 2.0, 5 x USB 3.0.
• Последовательные порты: 2 COM.
• TPM: 1 header.
• BIOS: AMI BIOS, SPI Flash EEPROM 128 Мбит.

Монтаж и подключение

• Совместимость с корпусами: серверные шасси, поддерживающие плату формата E-ATX 12 x 13 дюймов.
• Подключение накопителей: SATA3 6 Гбит/с.
• Сетевые разъемы: 2 x RJ-45 Gigabit Ethernet и 1 x RJ-45 для IPMI.
• Интерфейсы расширения: PCI-E 3.0 x16 и PCI-E 3.0 x8.
• Внешние разъемы: USB, VGA, COM.

Управление и удаленный доступ

• IPMI: 2.0.
• BMC: ASPEED AST2400.
• Функции администрирования: KVM-over-LAN, virtual media, Node Manager, SuperDoctor 5, SUM, Watchdog, NMI.
• Системные функции BIOS: Plug and Play, ACPI 1.0 / 2.0 / 3.0 / 4.0, UEFI 2.3.1, SMBIOS 2.7.1.

Мониторинг и безопасность

• Мониторинг напряжений: +1.8 В, +12 В, +3.3 В, +5 В, +5 V standby, 3.3 V standby, VBAT.
• Мониторинг вентиляторов: 8 x 4-pin fan headers, PWM, тахометрический контроль.
• Мониторинг температуры: контроль температуры CPU и корпуса, Thermal Monitor 2, PECI.
• Дополнительные функции: обнаружение вскрытия корпуса, RoHS, SDDC.

Условия эксплуатации

• Рабочая температура: 10 - 35 °C.
• Температура хранения: -40 - 70 °C.
• Рабочая влажность: 8 - 90 % без конденсации.
• Влажность хранения: 5 - 95 % без конденсации.

Комплектация

• Плата: MBD-X10DRH-I-B.
• Руководство: Quick Reference Guide.

Применение

Материнская плата подходит для серверов и рабочих станций на платформе Intel Xeon E5-2600 v3/v4, где требуется несколько процессорных ядер, большой объем памяти и подключение множества накопителей. Ее используют в файловых серверах, системах виртуализации, вычислительных узлах, платформенных сборках для хранения данных и корпоративных серверах с удаленным управлением.

Благодаря набору интерфейсов плата удобна для конфигураций с несколькими PCI-E устройствами, сетевыми подключениями и встроенными средствами администрирования. Наличие SATA3, RAID, IPMI и мониторинга делает ее практичной основой для систем, которые работают длительно и должны сохранять контроль над температурой, питанием и состоянием компонентов.
