Основная информация о материнской плате Supermicro MBD-X10DRH-I-O

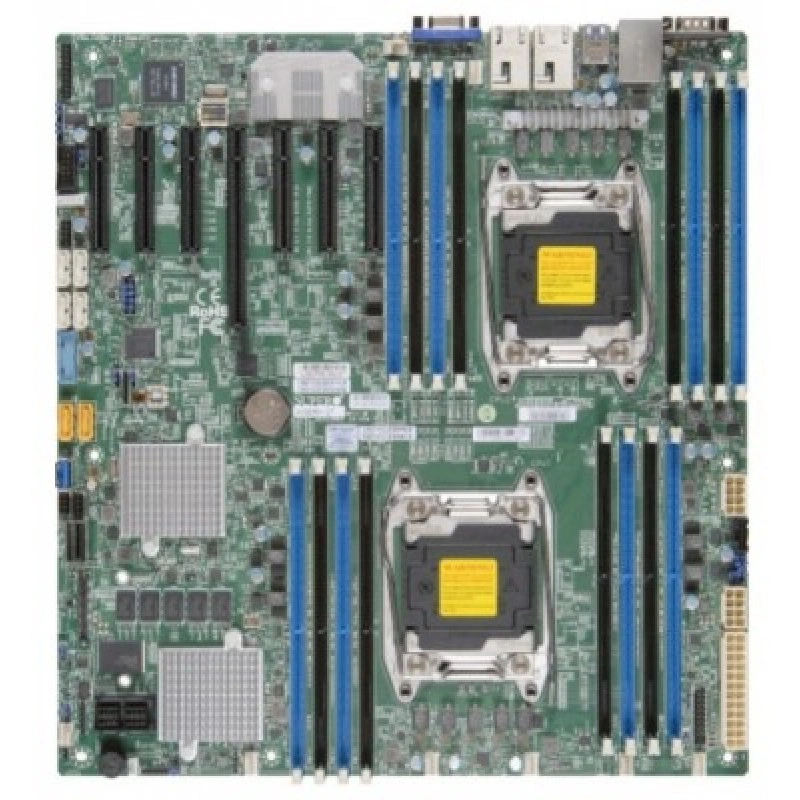

Supermicro MBD-X10DRH-I-O - серверная материнская плата формата eATX для платформы Socket 2011. Модель предназначена для сборки и модернизации серверных систем, где важны поддержка нескольких накопителей, сетевых подключений и возможностей RAID. Плата ориентирована на использование в составе совместимых серверных конфигураций Supermicro и подходит для задач, связанных с хранением данных, виртуализацией, файловыми сервисами и обслуживанием корпоративной инфраструктуры.
Для модели заявлены интерфейсы Serial ATA 3.0, поддержка RAID-массива и десять портов SATA, что позволяет подключать несколько накопителей без использования дополнительных контроллеров. Встроенный сетевой контроллер Intel i350 обеспечивает два гигабитных Ethernet-подключения, а исполнение eATX подходит для серверных корпусов, рассчитанных на платы увеличенного размера. Такая компоновка делает изделие практичным вариантом для систем, где требуется баланс между дисковой подсистемой, сетевыми возможностями и стабильной работой в серверном шасси.
Плата может использоваться как основа для рабочих серверов начального и среднего уровня, где требуется собрать конфигурацию с несколькими дисками, сетевым подключением и совместимостью с процессорной платформой Socket 2011. При подборе компонентов важно учитывать форм-фактор корпуса, наличие подходящего процессора, модулей памяти и охлаждения, а также требования к подключению накопителей и периферии.
Функциональные возможности
Функциональность X10DRH-i проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.
Технические особенности
- Процессорная подсистема: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W.
- Форм-фактор и габариты: E-ATX; 12" x 13" (30.48cm x 33.02cm).
- Оперативная память: 1TB регистровая ECC RDIMM, DDR4-2133MHz; До 2TB 3DS ECC LRDIMM, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16 разъёмов DIMM.
- Тип и режимы памяти: 2400/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit.
- Сеть: 2 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350 Два порт GbE LAN.
- SATA: Intel C612 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; SATA3 (6Gbps); RAID 0, 1, 5, 10; 10 SATA3 (6Gbps) порт; 10 SATA3 (6Gbps) портов w/ Intel C612 контроллер; RAID 0, 1, 5, 10.
- PCIe: 1 PCI-E 3.0 x16,; 6 PCI-E 3.0 x8.
- USB: 4 USB 2.0 портов (2 сзади + 2 колодки); 5 USB 3.0 портов (2 сзади + 2 колодки + 1 Type A); 5 USB 3.0 и 4 USB 2.0 портов.
- Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN.
- Охлаждение: 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов), 8x вентиляторов с контролем оборотов, Разъёмы вентиляторов с PWM-управлением, Мониторинг состояния для регулировки оборотов.
Сценарии применения
Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.
Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.
Совместимость с оборудованием
Плату Супермикро X10DRH-i подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.
Параметры совместимой памяти: 1TB регистровая ECC RDIMM, DDR4-2133MHz; До 2TB 3DS ECC LRDIMM, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16 разъёмов DIMM; 2400/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — SC826BE1C-R920LPB, CSE-826BE2C-R920LPB. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.
Совместимость с программным обеспечением
Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.
Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.
Отличия от ближайших моделей
Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.
| Модель | Процессорная платформа | Память и сеть |
|---|
| X10DRH-i | Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W | 1TB регистровая ECC RDIMM, DDR4-2133MHz; До 2TB 3DS ECC LRDIMM, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16 разъёмов DIMM; 2 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350 Два порт GbE LAN |
| X10DRH-iT | Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W | До 1TB регистровая ECC RDIMM, DDR4-2133MHz; До 2TB 3DS ECC LRDIMM, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16 разъёмов DIMM; 2 LAN с 10GBase-T с Intel X540 10GbE Controller 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт; Intel X540 Два порт 10GBase-T |
| X10DRW-i | Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/s | До 1TB 3DS ECC RDIMM, DDR4-2400MHz; До 2TB 3DS ECC LRDIMM, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16x слота DIMM; 2 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350 Два порт GbE LAN |
| X10DRL-i | Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 2 процессорных разъёма LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP, 1 QPI До 9.6 GT/s | 512GB регистровая ECC RDIMM, DDR4-2400MHzUp до 1TB 3DS ECC LRDIMM, в 8 разъёмов DIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i210 GbE LAN, 2 портов |
Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.
Установка и подключение
Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.
На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.
Обслуживание и хранение
План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.
Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.
Комплектация
Основная позиция поставки — материнская плата X10DRH-i. Суффикс -O относится к розничному исполнению Retail. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.
CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
