Артикул: MBD-X10DRI-T4+-O

Наличие уточняйте

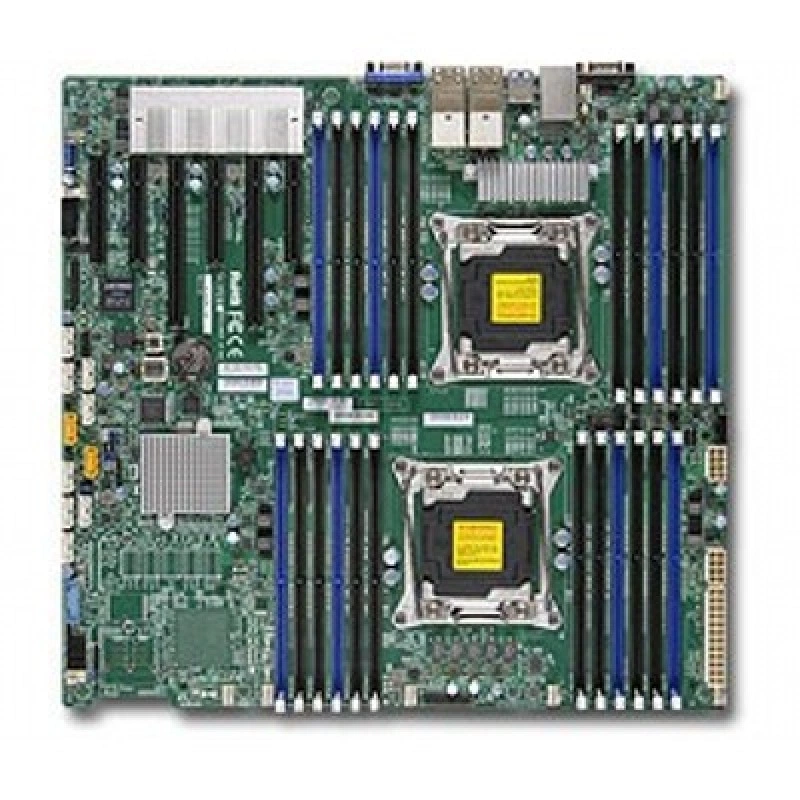

Supermicro MBD-⁠X10DRI-⁠T4+-⁠O — материнская плата

Цена последней отгрузки со склада:

57 890 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X10DRI-T4+-O

Материнская плата Supermicro MBD-X10DRI-T4+-O предназначена для серверных конфигураций с несколькими процессорными узлами. При комплектации ориентируются на аппаратную модель X10DRi-T4+. Поддерживаемая процессорная конфигурация: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W.

Формат платы — E.E. ATX. Её габариты составляют 13.68" x 13" (34.75cm x 33.02cm). Системная логика: Intel C612. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 768GB регистровая ECC RDIMM, DDR4-2133MHz; До 3TB 3DS ECC LRDIMM, в 24 разъёма DIMM; До 3TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 24x слота DIMM. Поддерживаемый тип и режимы RAM: 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit. Сетевые контроллеры и подключение: 4 LAN с Intel X540 10GBase-T Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 4 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт; Четыре LAN w/ Intel X540 10GBase-T. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Практическая задача X10DRi-T4+ — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. В многопроцессорной системе память и доступ к устройствам распределяют с учётом топологии CPU. Это влияет на настройку виртуальных машин и задержки обращения к данным.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W.
  • Форм-фактор и габариты: E.E. ATX; 13.68" x 13" (34.75cm x 33.02cm).
  • Оперативная память: 768GB регистровая ECC RDIMM, DDR4-2133MHz; До 3TB 3DS ECC LRDIMM, в 24 разъёма DIMM; До 3TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 24x слота DIMM.
  • Тип и режимы памяти: 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit.
  • Сеть: 4 LAN с Intel X540 10GBase-T Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 4 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт; Четыре LAN w/ Intel X540 10GBase-T.
  • SATA: Intel C612 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; SATA3 (6Gbps); RAID 0, 1, 5, 10; 10 SATA3 (6Gbps) порт; 10 SATA3 (6Gbps); RAID 0, 1, 5, 10.
  • PCIe: 2 PCI-E 3.0 x16,; 3 PCI-E 3.0 x8; 1 PCI-E 2.0 x4 (в физическом слоте x8).
  • USB: 4 USB 2.0 портов (2 сзади + 2 колодки); 5 USB 3.0 портов (2 сзади + 2 колодки + 1 Type A); 5 USB 3.0 (2 сзади, 2 передняя панель, 1 Type-A) 4 USB 2.0 (2 сзади, 2 передняя панель).
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN.
  • Охлаждение: 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов), 8x вентиляторов с контролем оборотов, Регулировка оборотов вентиляторов, Разъёмы вентиляторов с PWM-управлением, Мониторинг состояния для регулировки оборотов.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X10DRi-T4+ подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 768GB регистровая ECC RDIMM, DDR4-2133MHz; До 3TB 3DS ECC LRDIMM, в 24 разъёма DIMM; До 3TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 24x слота DIMM; 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC216BAC-R920LPB, SC826BE1C-R920LPB. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X10DRi-T4+Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W768GB регистровая ECC RDIMM, DDR4-2133MHz; До 3TB 3DS ECC LRDIMM, в 24 разъёма DIMM; До 3TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 24x слота DIMM; 4 LAN с Intel X540 10GBase-T Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 4 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт; Четыре LAN w/ Intel X540 10GBase-T
X10DRC-T4+Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP768GB регистровая ECC RDIMM, DDR4-2400MHz3TB 3DS ECC LRDIMM, в 24 разъёма DIMM; До 3TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 24x слота DIMM; 4 LAN с Intel X540 10GBase-T Ethernet-контроллер 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 4 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт; Четыре LAN w/ Intel X540 10GBase-T
X10DRi-TIntel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/sДо 2TB 3DS ECC LRDIMM, в 16 DIMM slots16x 288-pin DDR4 разъёма DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16 разъёмов DIMM; 2 LAN с Intel X540 10GBase-T Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт; Intel X540 Два порт 10GBase-T
X10DRi-LN4+Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W768GB регистровая ECC RDIMM, DDR4-2400MHz; До 3TB 3DS ECC LRDIMM, в 24 разъёма DIMM; До 3TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 24x слота DIMM; 4 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 4 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Четыре LAN w/ Intel i350 GbE

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X10DRi-T4+. Суффикс -O относится к розничному исполнению Retail. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X10DRI-T4+-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
768GB регистровая ECC RDIMM, DDR4-2133MHz; До 3TB 3DS ECC LRDIMM, в 24 разъёма DIMM; До 3TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 24x слота DIMM
Ёмкость модулей DIMM
RDIMM: 4GB, 8GB, 16GB, 32GB; LRDIMM: 4GB, 32GB, 64GB; 3DS LRDIMM: 128GB
Количество разъёмов DIMM
24
Тип и скорость памяти
2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W
Сокет процессора
LGA 2011
Тепловой пакет CPU
До 145W
Чипсет
Intel C612
Количество процессорных разъёмов
2
Ядра, потоки и кэш
До 22 ядер † / До 55MB† cache

Интерфейсы и расширение

COM-порты и колодки
2 COM портов (1 сзади, 1 колодка) 2 fast UART 16550 serial
Видеовыходы
1 VGA порт
Графический контроллер
Aspeed AST2400 BMC
Порты USB
4 USB 2.0 портов (2 сзади + 2 колодки); 5 USB 3.0 портов (2 сзади + 2 колодки + 1 Type A); 5 USB 3.0 (2 сзади, 2 передняя панель, 1 Type-A) 4 USB 2.0 (2 сзади, 2 передняя панель)
Сетевые контроллеры
4 LAN с Intel X540 10GBase-T Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Четыре LAN w/ Intel X540 10GBase-T
Сетевые порты
4 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
2 PCI-E 3.0 x16,; 3 PCI-E 3.0 x8; 1 PCI-E 2.0 x4 (в физическом слоте x8)

Комплектация и совместимость

Исполнение поставки
Retail
Условия и ограничения
† BIOS версия 2.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка.

Конструкция и условия эксплуатации

Габариты
13.68" x 13" (34.75cm x 33.02cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
E.E. ATX

Накопители

Контроллер и порты SATA
Intel C612 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт; 10 SATA3 (6Gbps); RAID 0, 1, 5, 10
Порты SATA AHCI
SATA3 (6Gbps); RAID 0, 1, 5, 10
Порты SATA SCU
SATA3 (6Gbps); RAID 0, 1, 5, 10

Питание и охлаждение

Вентиляторы и охлаждение
8x 4-pin разъёмы вентиляторов (До 8 вентиляторов), 8x вентиляторов с контролем оборотов, Регулировка оборотов вентиляторов, Разъёмы вентиляторов с PWM-управлением, Мониторинг состояния для регулировки оборотов
Дополнительные функции
Контроль вскрытия корпуса, Разъём датчика вскрытия корпуса, RoHS, SDDC
Контроль напряжений
+1.8V, +12V, +3.3V, +5V, +5V дежурное питание, 3.3V дежурное питание, 6 фазы импульсного регулятора напряжения, Напряжения памяти, VBAT
Контроль температуры
Мониторинг температуры CPU и корпуса, Защита CPU при перегреве, Управление температурным режимом для 8 разъёмы вентиляторов, Поддержка Thermal Monitor 2 (TM2), PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы, Индикатор состояния Suspend, UID/удалённый UID
Управление питанием
Управление питанием ACPI; Настройка включения после восстановления питания

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
Intel Node Manager, IPMI2.0, KVM с Выделенная LAN, NMI, SPM, SSM, SUM, SuperDoctor 5, Watchdog
Тип BIOS
128Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN
Функции BIOS
Plug and Play (PnP); PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; UEFI 2.3.1; Поддержка USB-клавиатуры; SMBIOS 2.7.1

Отзывы о товаре

Вероника26.03.2025

5/5

Плату ставили в стойку вместо старой модели на LGA2011-3. После подключения сервер запустился, а SATA и сеть сразу появились в системе. Для уже готового шкафа это был понятный и удобный вариант.

Плюсы товара

Сервер запустился сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие проверки нужно сделать, чтобы материнская плата MBD-X10DRI-T4+-O корректно заработала с вашим сервером по процессорной платформе?

Нужно убедиться в совпадении платформы и сокета: плата рассчитана на Intel Xeon для LGA2011-3 и чипсет Intel C612. Если в сервере используется другая платформа, потребуется замена/пересборка CPU и совместимых компонентов.

Какие риски по совместимости появляются при установке платы в корпус/шасси, если вы подбираете комплект для сервера?

Важны форм-фактор и то, что материнская плата серверная (EATX). Для успешной сборки нужно заранее проверить, что шасси/корпус рассчитаны под EATX и поддерживают размещение комплектующих в серверной конфигурации.

Как чипсет Intel C612 и серверное назначение влияют на архитектуру системы при задачах хранения и виртуализации?

Для сценариев, где важны хранение данных и виртуализация, выбор серверной платы с Intel C612 как основой платформы помогает обеспечить базовую согласованность подсистемы и поддержку выбранной процессорной платформы Xeon, на которой строится вся конфигурация.

Что учесть, если вы меняете материнскую плату в уже собранной серверной системе SuperMicro (без смены всей платформы)?

Смотрите на совпадение ключевых условий: платформа LGA2011-3, процессоры семейства Intel Xeon и соответствие форм-фактора EATX. Несовпадение этих базовых параметров часто приводит к невозможности установки или к необходимости менять другие компоненты.

Почему исполнение OEM важно при планировании интеграции и приемки конфигурации?

OEM означает, что плата поставляется как компонент для интеграции в готовые серверные решения и сборки. При закупке и внедрении обычно нужно сверить состав решения с вашей интеграционной схемой и тем, как платформа будет собираться в шасси/стойке.
