Артикул: MBD-X10DRI-O

Наличие уточняйте

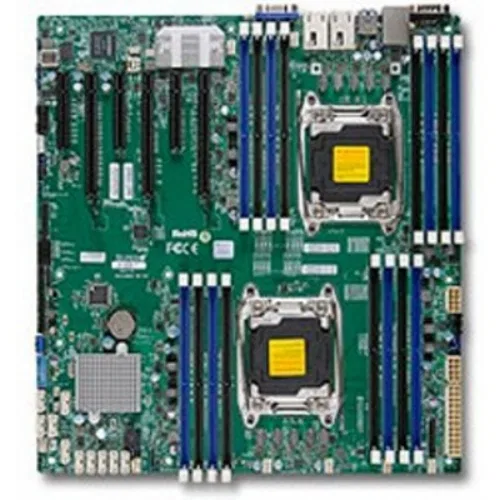

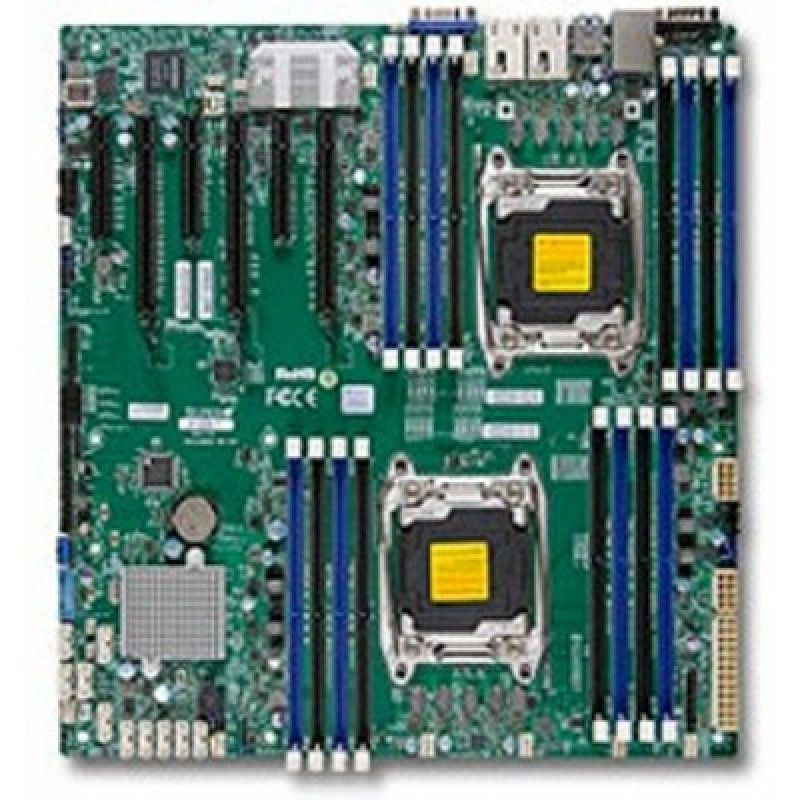

Материнская плата Supermicro MBD-⁠X10DRI-⁠O

Цена последней отгрузки со склада:

35 060 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X10DRI-O

Supermicro MBD-X10DRI-O - серверная материнская плата формата EATX для платформ на базе Intel C612 и процессора с сокетом LGA2011. Модель предназначена для построения совместимых серверных и рабочих систем, где требуется поддержка DDR4, несколько интерфейсов для подключения периферии и стандартная компоновка для установки в соответствующие корпуса. Плата подойдет для решений, в которых важны серверная архитектура, расширяемость и наличие набора внешних портов для повседневного администрирования и подключения устройств.

Исполнение MBD-X10DRI-O объединяет серверный чипсет Intel C612, четыре слота DDR4 и базовый набор интерфейсов USB и COM, что делает ее удобной основой для совместимых конфигураций. Форм-фактор EATX позволяет использовать плату в соответствующих корпусах и серверных шасси, а сочетание USB 2.0, USB 3.0 и COM помогает организовать подключение сервисного оборудования и внешних устройств. Такая конфигурация подходит для сборки серверов общего назначения, лабораторных стендов и систем с прикладной нагрузкой.

Плата рассчитана на интеграцию в совместимые серверные решения, где нужна предсказуемая аппаратная платформа и стандартный набор системных интерфейсов. Она может использоваться как основа для конфигураций с DDR4-памятью и подключением накопителей и периферии через привычные сервисные разъемы.

Функциональные возможности

Функциональность X10DRi проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 2 QPI До 9.6GT/s.
  • Форм-фактор и габариты: E-ATX; 12" x 13" (30.48cm x 33.02cm).
  • Оперативная память: До 1TB регистровая ECC RDIMM, DDR4-2133MHz; До 2TB 3DS ECC LRDIMM, в 16 DIMM slotsUp до 2TB† ECC 3DS LRDIMM, 1TB ECC RDIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16 разъёмов DIMM.
  • Тип и режимы памяти: 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit.
  • Сеть: 2 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350 Два порт GbE LAN.
  • SATA: Intel C612 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; SATA3 (6Gbps); RAID 0, 1, 5, 10; 10 SATA3 (6Gbps) порт; 10 SATA3 (6Gbps); RAID 0, 1, 5, 10.
  • PCIe: 3 PCI-E 3.0 x16,; 3 PCI-E 3.0 x8.
  • USB: 6 USB 2.0 портов (2 сзади + 4 колодки); 5 USB 3.0 портов (2 сзади + 2 колодки + 1 Type A); 5 USB 3.0 (2 сзади, 2 через внутренние колодки, 1 Type A), 6 USB 2.0 (2 сзади, 4 через внутренние колодки).
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN.
  • Охлаждение: 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов), 8x вентиляторов с контролем оборотов, Разъёмы вентиляторов с PWM-управлением, Мониторинг состояния для регулировки оборотов.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X10DRi подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 2 QPI До 9.6GT/s. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: До 1TB регистровая ECC RDIMM, DDR4-2133MHz; До 2TB 3DS ECC LRDIMM, в 16 DIMM slotsUp до 2TB† ECC 3DS LRDIMM, 1TB ECC RDIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16 разъёмов DIMM; 2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC825TQ-R740LPB, CSE-826BA-R920LPB. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X10DRiIntel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 2 QPI До 9.6GT/sДо 1TB регистровая ECC RDIMM, DDR4-2133MHz; До 2TB 3DS ECC LRDIMM, в 16 DIMM slotsUp до 2TB† ECC 3DS LRDIMM, 1TB ECC RDIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16 разъёмов DIMM; 2 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350 Два порт GbE LAN
X10DRW-iIntel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/sДо 1TB 3DS ECC RDIMM, DDR4-2400MHz; До 2TB 3DS ECC LRDIMM, в 16 разъёмов DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16x слота DIMM; 2 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i350 Два порт GbE LAN
X10DRL-iIntel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 2 процессорных разъёма LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 145W TDP, 1 QPI До 9.6 GT/s512GB регистровая ECC RDIMM, DDR4-2400MHzUp до 1TB 3DS ECC LRDIMM, в 8 разъёмов DIMM; До 1TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 8 разъёмов DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; Intel i210 GbE LAN, 2 портов
X10DRi-TIntel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 1 QPI До 9.6GT/sДо 2TB 3DS ECC LRDIMM, в 16 DIMM slots16x 288-pin DDR4 разъёма DIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16 разъёмов DIMM; 2 LAN с Intel X540 10GBase-T Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт; Intel X540 Два порт 10GBase-T

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X10DRi. Суффикс -O относится к розничному исполнению Retail. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X10DRI-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок
Напряжение памяти
1.2V
Ёмкость и слоты памяти
До 1TB регистровая ECC RDIMM, DDR4-2133MHz; До 2TB 3DS ECC LRDIMM, в 16 DIMM slotsUp до 2TB† ECC 3DS LRDIMM, 1TB ECC RDIMM; До 2TB† ECC 3DS LRDIMM, До DDR4- 2400†MHz; 16 разъёмов DIMM
Ёмкость модулей DIMM
RDIMM: 4GB, 8GB, 16GB, 32GB, 64GB; LRDIMM: 32GB, 64GB; 3DS LRDIMM: 4GB, 8GB, 16GB, 32GB, 64GB, 128GB
Количество разъёмов DIMM
16
Тип и скорость памяти
2400†/2133/1866/1600MHz ECC DDR4 SDRAM 72-bit

Процессорная подсистема

Поддерживаемые процессоры
Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4.; 2 процессорных разъёма R3 (LGA 2011) поддерживается, поддерживаемый TDP До 145W, 2 QPI До 9.6GT/s
Сокет процессора
LGA 2011
Тепловой пакет CPU
До 145W
Чипсет
Intel C612
Количество процессорных разъёмов
2
Ядра, потоки и кэш
До 24 ядер / До 55MB† cache

Интерфейсы и расширение

COM-порты и колодки
2 COM портов (1 сзади, 1 колодка) 2 fast UART 16550 serial
Видеовыходы
1 VGA порт
Графический контроллер
Aspeed AST2400 BMC
Порты USB
6 USB 2.0 портов (2 сзади + 4 колодки); 5 USB 3.0 портов (2 сзади + 2 колодки + 1 Type A); 5 USB 3.0 (2 сзади, 2 через внутренние колодки, 1 Type A), 6 USB 2.0 (2 сзади, 4 через внутренние колодки)
Сетевые контроллеры
2 LAN с Intel i350 Gigabit Ethernet-контроллер 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel i350 Два порт GbE LAN
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
3 PCI-E 3.0 x16,; 3 PCI-E 3.0 x8

Комплектация и совместимость

Исполнение поставки
Retail
Условия и ограничения
† BIOS версия 2.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка.

Конструкция и условия эксплуатации

Габариты
12" x 13" (30.48cm x 33.02cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
E-ATX

Накопители

Контроллер и порты SATA
Intel C612 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт; 10 SATA3 (6Gbps); RAID 0, 1, 5, 10
Порты SATA AHCI
SATA3 (6Gbps); RAID 0, 1, 5, 10
Порты SATA SCU
SATA3 (6Gbps); RAID 0, 1, 5, 10

Питание и охлаждение

Вентиляторы и охлаждение
8x 4-pin разъёмы вентиляторов (До 8 вентиляторов), 8x вентиляторов с контролем оборотов, Разъёмы вентиляторов с PWM-управлением, Мониторинг состояния для регулировки оборотов
Дополнительные функции
Контроль вскрытия корпуса, Разъём датчика вскрытия корпуса, RoHS, SDDC
Контроль напряжений
+1.8V, +12V, +3.3V, +5V, +5V дежурное питание, 3.3V дежурное питание, 5 фазы импульсного регулятора напряжения, Разъём датчика вскрытия корпуса, Поддержка утилиты мониторинга, VBAT
Контроль температуры
Мониторинг температуры CPU и корпуса, Защита CPU при перегреве, Управление температурным режимом для 8 разъёмы вентиляторов, Поддержка Thermal Monitor 2 (TM2), PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы, Индикатор состояния Suspend, UID/удалённый UID
Управление питанием
Управление питанием ACPI; Настройка включения после восстановления питания

Управление и безопасность

Подключение TPM
TPM колодка
Программное обеспечение управления
Intel Node Manager, NMI, SPM, SUM, SuperDoctor 5, Watchdog
Тип BIOS
128Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; ASPEED AST2400 BMC; Integrated IPMI 2.0 и KVM с Выделенная LAN
Функции BIOS
Plug and Play (PnP); PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1

Отзывы о товаре

Оксана Антонова09.02.2026

4/5

Ставили в EATX корпус под двухсокетную платформу, и плата встала без лишней подгонки. Порадовало, что USB и COM порты остались под рукой, к ним удобно подключать сервисное оборудование. После сборки система загрузилась, дальше осталось только вернуть кабели на место.

Плюсы товара

Удобно подключать сервисные устройства

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие проверки нужно сделать перед установкой MBD-X10DRI-O, чтобы не ошибиться с процессором?

Плата выполнена под сокет LGA2011 и чипсет Intel C612. Перед покупкой убедитесь, что выбранный CPU подходит по сокету, и что сборка рассчитана на эту платформу.

Как наличие DDR4 и форм-фактор E-ATX скажется на выборе корпуса и планировании дальнейшей работы с памятью?

E-ATX определяет требования к корпусу по совместимости монтажа, а DDR4 — тип модулей. Если корпус не рассчитан на E-ATX, плата может не установиться, а при подборе RAM важно брать DDR4-модули.

Достаточно ли портов USB 2.0/USB 3.0 и COM на MBD-X10DRI-O для задач администрирования и подключения устройств?

В плате указано 2 порта USB 2.0, 3 порта USB 3.0 и 1 порт COM. Если для стенда/администрирования требуется больше интерфейсов, это ограничение нужно учесть заранее при планировании подключений.

Какие риски совместимости возникают, если в проекте ожидалась другая платформа по чипсету Intel C612?

Если в системе уже запланированы компоненты под другой чипсет, замена на Intel C612 может потребовать пересмотра совместимости по платформенным интерфейсам и правилам работы компонентов. Лучше сверить чипсет с остальными частями сборки.

Как учесть формат E-ATX при подборе шасси, чтобы не получить проблемы с размещением платы в серверной сборке?

Поскольку форм-фактор указан как E-ATX, при подборе корпуса нужно убедиться, что шасси рассчитано под E-ATX. Иначе монтаж и корректная укладка/подключение периферии могут стать невозможными.
