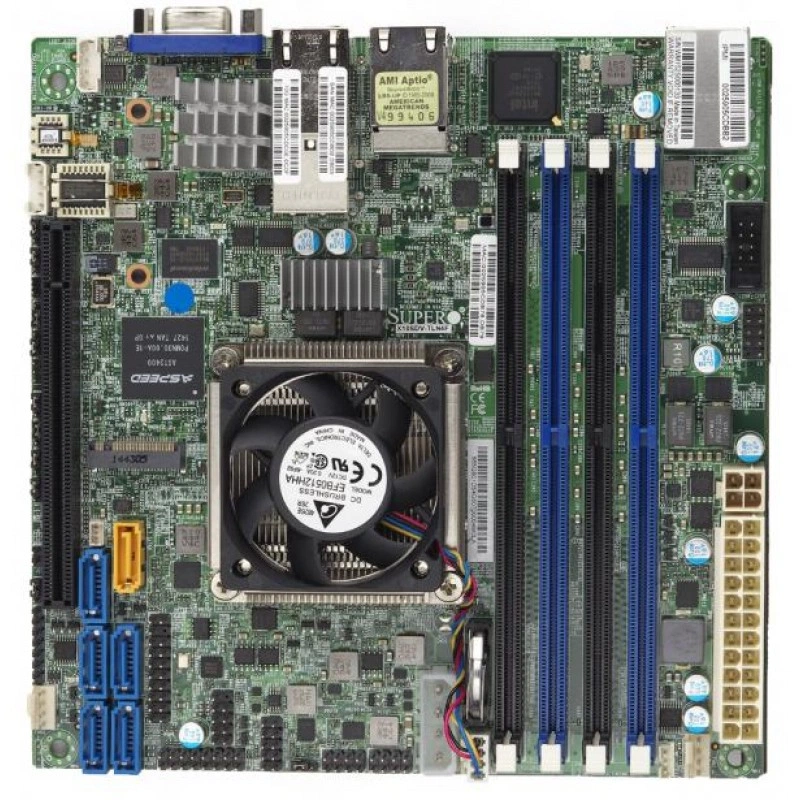

Материнская плата Supermicro MBD-X10SDV-4C+-TLN4F-O
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X10SDV-4C+-TLN4F-O
Supermicro MBD-X10SDV-4C+-TLN4F-O используют как основу компактных сетевых и встраиваемых систем. Модель X10SDV-4C+-TLN4F определяет совместимость вычислительной части, памяти и расширения. Процессоры: Intel Xeon процессор D-1518.; разъём FCBGA1667 поддерживается, поддерживаемый TDP 35W.
Формат платы — Mini-ITX. Её габариты составляют 6.7" x 6.7" (17.02cm x 17.02cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.
Память и её ёмкость: До 128GB регистровая ECC RDIMM, DDR4-2133MHz; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 разъёма DIMM; До 128GB ECC RDIMM DDR4 2133MHz или 64GB ECC/non-ECC UDIMM в 4 разъёма. Поддерживаемый тип и режимы RAM: 2133/1866/1600MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM. Сетевые контроллеры и подключение: 2 LAN с 1GbE LAN через Intel i350-AM2 2 LAN с 10Gbase-T 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 10GBase-T портов; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; 2 10GbE и 2 GbE LAN портов. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.
Функциональные возможности
При проектировании сервера на X10SDV-4C+-TLN4F сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. SoC позволяет построить компактный узел с интегрированной вычислительной частью. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.
Технические особенности
- Процессорная подсистема: Intel Xeon процессор D-1518.; разъём FCBGA1667 поддерживается, поддерживаемый TDP 35W.
- Форм-фактор и габариты: Mini-ITX; 6.7" x 6.7" (17.02cm x 17.02cm).
- Оперативная память: До 128GB регистровая ECC RDIMM, DDR4-2133MHz; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 разъёма DIMM; До 128GB ECC RDIMM DDR4 2133MHz или 64GB ECC/non-ECC UDIMM в 4 разъёма.
- Тип и режимы памяти: 2133/1866/1600MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM.
- Сеть: 2 LAN с 1GbE LAN через Intel i350-AM2 2 LAN с 10Gbase-T 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 10GBase-T портов; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; 2 10GbE и 2 GbE LAN портов.
- SATA: SoC контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; RSTe; 4 SATA3 (6Gbps) порт; 6 SATA3 (6Gbps) портов через SoC.
- M.2: Интерфейс M.2: 1 SATA/PCI-E 3.0 x4; Формат: 2242, 2280; Ключ: M-Key.
- PCIe: 1 PCI-E 3.0 x16.
- USB: 4 USB 2.0 портов (4 колодки, Type A)); 2 USB 3.0 портов (2 сзади); 2 USB 3.0 портов (сзади) 4 USB 2.0 портов (через внутренние колодки).
- Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка.
Сценарии применения
Один из сценариев — отдельный узел, который выполняет ограниченный набор служб рядом с источником данных. Для такого применения проверяют требования к размерам, питанию, сети и возможности удалённого обслуживания. Расчёт запаса ведут по измеренной загрузке выбранных приложений.
Практический пример — разбор компактного NAS на X10SDV-4C-TLN2F. В кейсе использована X10SDV-4C-TLN2F; при другой модификации процессорную часть и сеть сверяют отдельно. Этот разбор помогает связать параметры платы с конфигурацией готовой системы.
Совместимость с оборудованием
Плату Супермикро X10SDV-4C+-TLN4F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Xeon процессор D-1518.; разъём FCBGA1667 поддерживается, поддерживаемый TDP 35W. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.
Параметры совместимой памяти: До 128GB регистровая ECC RDIMM, DDR4-2133MHz; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 разъёма DIMM; До 128GB ECC RDIMM DDR4 2133MHz или 64GB ECC/non-ECC UDIMM в 4 разъёма; 2133/1866/1600MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — SC504-203B, CSE-505-203B. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.
Совместимость с программным обеспечением
Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.
Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.
Отличия от ближайших моделей
Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X10SDV-4C+-TLN4F | Intel Xeon процессор D-1518.; разъём FCBGA1667 поддерживается, поддерживаемый TDP 35W | До 128GB регистровая ECC RDIMM, DDR4-2133MHz; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 разъёма DIMM; До 128GB ECC RDIMM DDR4 2133MHz или 64GB ECC/non-ECC UDIMM в 4 разъёма; 2 LAN с 1GbE LAN через Intel i350-AM2 2 LAN с 10Gbase-T 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 10GBase-T портов; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт; 2 10GbE и 2 GbE LAN портов |
| X10SDV-12C+-TLN4F | Intel Xeon процессор D-1567.; разъём FCBGA1667 поддерживается, поддерживаемый TDP 65W | До 128GB регистровая ECC RDIMM, DDR4-2133MHz; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 разъёма DIMM; До 128GB ECC RDIMM DDR4 2133MHz или 64GB ECC/non-ECC UDIMM в 4 разъёма; 2 LAN с Intel Ethernet-контроллер I350-AM2 2 LAN с 10Gbase-T; 2 RJ45 Gigabit Ethernet LAN портов; 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт; 2 10GbE и 2 GbE LAN портов |
| X10SDV-4C-TLN2F | Intel Xeon процессор D-1521.; 1 процессорный разъём FCBGA1667 поддерживается, поддерживаемый TDP 45W | До 128GB регистровая ECC RDIMM, DDR4-2133MHz; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 разъёма DIMM; До 128GB ECC RDIMM DDR4 2133MHz или 64GB ECC/non-ECC UDIMM в 4 разъёма; 2 LAN с 10Gbase-T 2 LAN с SoC 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт; 2 10GbE LAN портов |
| X10SDV-TLN4F | Intel Xeon процессор D-1541.; 1 процессорный разъём FCBGA1667 поддерживается, поддерживаемый TDP 45W | До 128GB регистровая ECC RDIMM, DDR4-2400MHz; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 разъёма DIMM; До 128GB ECC RDIMM DDR4 2400MHz или 64GB ECC/non-ECC UDIMM в 4 разъёма; 2 LAN с Intel Ethernet-контроллер I350-AM2 Два 10GbE 2 LAN с SoC 1 LAN с 1 Realtek RTL8211E PHY (выделенный IPMI) 1 LAN с 1 LAN с; 2 RJ45 Gigabit Ethernet LAN портов; 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт; 2 10GbE и 2 GbE LAN портов с 1 IPMI Выделенная LAN |
Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.
Установка и подключение
Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы проверяют охлаждение встроенного CPU и устанавливают DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.
На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.
Обслуживание и хранение
План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.
Рабочая температура: 0°C ~ 60°C (32°F ~ 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% ~ 85% (без конденсации). Влажность хранения: 10% ~ 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.
Комплектация
Основная позиция поставки — материнская плата X10SDV-4C+-TLN4F. Суффикс -O относится к розничному исполнению Retail. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.
Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
Технические характеристики MBD-X10SDV-4C+-TLN4F-O
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.2V
- Ёмкость и слоты памяти
- До 128GB регистровая ECC RDIMM, DDR4-2133MHz; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2133MHz, в 4 разъёма DIMM; До 128GB ECC RDIMM DDR4 2133MHz или 64GB ECC/non-ECC UDIMM в 4 разъёма
- Ёмкость модулей DIMM
- 4GB, 8GB, 16GB, 32GB
- Количество разъёмов DIMM
- 4
- Тип и скорость памяти
- 2133/1866/1600MHz ECC DDR4 ECC RDIMM и ECC/Non-ECC UDIMM
Процессорная подсистема
- Поддерживаемые процессоры
- Intel Xeon процессор D-1518.; разъём FCBGA1667 поддерживается, поддерживаемый TDP 35W
- Сокет процессора
- FCBGA1667
- Тепловой пакет CPU
- 35W
- Чипсет
- Система на кристалле SoC
- Ядра, потоки и кэш
- 4 ядер, 8 потоков / 6MB cache
Интерфейсы и расширение
- COM-порты и колодки
- 1 COM порт (1 колодка)
- Видеовыходы
- 1 VGA порт
- Графический контроллер
- Aspeed AST2400 BMC
- Порты USB
- 4 USB 2.0 портов (4 колодки, Type A)); 2 USB 3.0 портов (2 сзади); 2 USB 3.0 портов (сзади) 4 USB 2.0 портов (через внутренние колодки)
- Сетевые контроллеры
- 2 LAN с 1GbE LAN через Intel i350-AM2 2 LAN с 10Gbase-T 1 LAN с Virtual Machine Device Queues reduce I/O overhead 1 LAN с поддержка 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45 1 LAN с Realtek RTL8201N PHY (выделенный IPMI); 2 10GbE и 2 GbE LAN портов
- Сетевые порты
- 2 RJ45 10GBase-T портов; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
- Слоты PCIe
- 1 PCI-E 3.0 x16
Комплектация и совместимость
- Исполнение поставки
- Retail
Конструкция и условия эксплуатации
- Габариты
- 6.7" x 6.7" (17.02cm x 17.02cm)
- Относительная влажность хранения
- 10% ~ 95% (без конденсации)
- Рабочая относительная влажность
- 10% ~ 85% (без конденсации)
- Рабочая температура
- 0°C ~ 60°C (32°F ~ 140°F)
- Температура хранения
- -40°C - 85°C (-40°F - 185°F)
- Форм-фактор
- Mini-ITX
Накопители
- Контроллер и порты SATA
- SoC контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; RSTe; 4 SATA3 (6Gbps) порт; 6 SATA3 (6Gbps) портов через SoC
- Разъёмы M.2
- Интерфейс M.2: 1 SATA/PCI-E 3.0 x4; Формат: 2242, 2280; Ключ: M-Key
Питание и охлаждение
- Вентиляторы и охлаждение
- 4x 4-pin разъёмы вентиляторов (До 4 вентиляторов), 4 вентиляторов с контролем оборотов, Две зоны охлаждения, Регулировка вентиляторов для снижения шума, Разъёмы вентиляторов с PWM-управлением, состояние мониторинг для on/off управление, Мониторинг состояния для регулировки оборотов
- Дополнительные функции
- Питание 12 V DC или ATX, Контроль вскрытия корпуса, Разъём датчика вскрытия корпуса, RoHS
- Контроль напряжений
- +12V, +3.3V, +5V, 1.2V (VDIMM), Разъём датчика вскрытия корпуса, Мониторинг для CPU ядер, Системное управление, VBAT
- Контроль температуры
- Мониторинг температуры CPU и корпуса, Защита CPU при перегреве, Поддержка Thermal Monitor 2 (TM2), PECI
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы
- Управление питанием
- Управление питанием ACPI; Автоотключение вентилятора CPU в режиме сна; Настройка включения после восстановления питания
Управление и безопасность
- Подключение TPM
- TPM колодка
- Программное обеспечение управления
- Intel Node Manager, IPMI2.0, KVM с Выделенная LAN, NMI, SUM, SuperDoctor 5, Watchdog
- Тип BIOS
- 128Mb SPI Flash с AMI BIOS
- Удалённое управление IPMI
- Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка
- Функции BIOS
- PCI 3.0; ACPI 5.0; Поддержка USB-клавиатуры; Аппаратная защита BIOS; Пробуждение по RTC; SMBIOS 2.8; UEFI 2.4
