Артикул: MBD-X10SRA-O
Наличие уточняйте

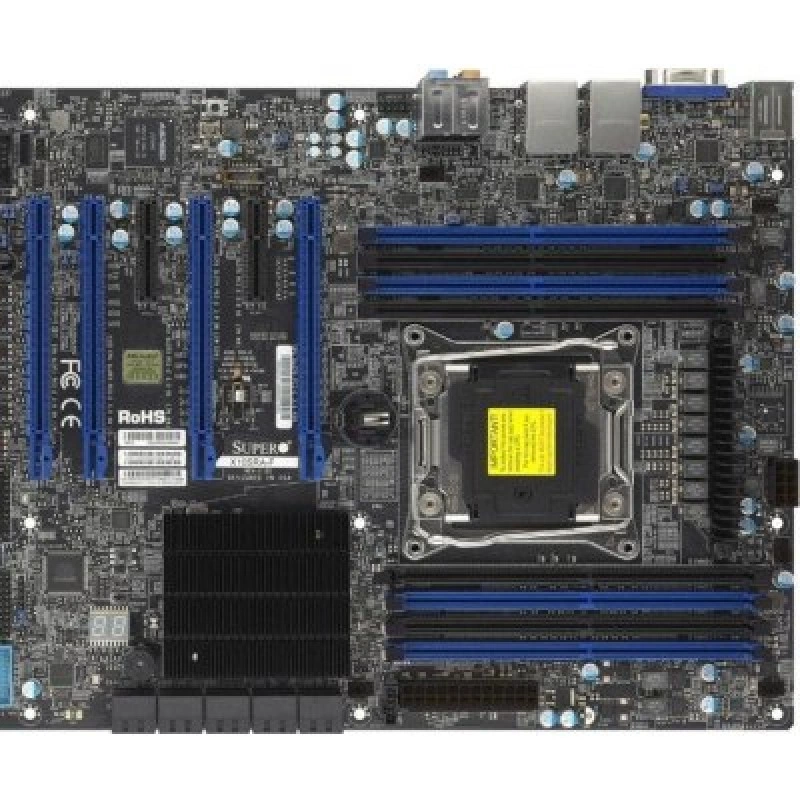

Supermicro MBD-X10SRA-O - материнская плата серверная
Цена последней отгрузки со склада:
25 200 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X10SRA-O
Материнская плата Supermicro MBD-X10SRA-O предназначена для серверных систем и относится к линейке плат для платформы Intel Xeon E5 v3 на сокете LGA2011-3. Модель ориентирована на сборку и модернизацию серверов, где важны поддержка большого числа накопителей, сетевых подключений и совместимость с корпусами и шасси серверного класса. Форм-фактор платы, набор разъёмов и расположение интерфейсов рассчитаны на использование в составе совместимых систем Supermicro, включая серверные конфигурации с повышенными требованиями к числу SATA-портов и возможностям расширения.
В карточке модели выделяются серверное назначение, чипсет Intel C612, сокет LGA2011-3, десять портов SATA 3 Гбит/с и два гигабитных сетевых интерфейса. Такой набор характеристик делает плату подходящей для платформ, где требуется подключение нескольких накопителей и базовая сетевая инфраструктура без избыточных пользовательских функций. Обозначение MBD-X10SRA-O относится к конкретной модификации материнской платы Supermicro, а буква O в маркировке указывает на вариацию исполнения модели.
Плата используется как основа серверной сборки и задаёт совместимость с процессорами, памятью, накопителями и шасси в рамках поддерживаемой платформы. Для подбора конфигурации важны сокет LGA2011-3, чипсет Intel C612, серверный формат подключения и доступные линии хранения данных. Конструкция рассчитана на стабильную работу в серверной среде и на подключение типовых компонентов серверного класса.
Описание модели удобно для задач, где требуется серверная материнская плата с поддержкой платформы Intel Xeon E5 v3, десятью SATA-портами и двумя сетевыми интерфейсами. Это решение для построения рабочей серверной системы, где нужны базовые возможности хранения данных, сетевого подключения и совместимости с компонентами Supermicro.
Функциональные возможности
Функциональность X10SRA проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.
При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.
Технические особенности
- Процессорная подсистема: Intel Core i7 серии, Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 160W TDP.
- Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
- Оперативная память: До 256GB регистровая ECC RDIMM; До 1TB 3DS ECC LRDIMM, DDR4-2400MHz; или 128GB небуферизованная ECC/non-ECC UDIMM, в 8 разъёмов DIMM; До 512GB ECC LRDIMM;; UDIMM will be только available для Core i7 процессоры.;; 2400MHz is поддерживается by E5 V4 процессоры с 2DPC of LRDIMM или 1DPC of RDIMM.;; 8x 288-pin DDR4 разъёма DIMM; До 512GB ECC DDR4 2400†MHz LRDIMM или 128GB ECC/non-ECC UDIMM (available с Core i7 только); 8 разъёмов DIMM.
- Тип и режимы памяти: 2400/ 2133/1866/1600MHz ECC DDR4 SDRAM 72-bit, 288-pin (RDIMM / LRDIMM) / 284-pin DIMM с позолоченными контактами.
- Сеть: 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45 Gigabit Ethernet LAN портов; Intel i210-AT Два порт GbE LAN.
- SATA: Intel C612 контроллер для SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт.
- PCIe: 4 PCI-E 3.0 x16; 2 PCI-E 2.0 x1 (в физическом слоте x4),; 4 PCI-E Gen3x16 слоты are running at 16/16/NA/8 или 16/8/8/8;;; PCI-E слот#1 (x4) и слот#4 (x16) are disabled when an Intel Core i7-5820K is installed); PCI-E слот#1 (x4) и слот#4 (x16) are disabled when an Intel Core i7-5820K is installed).
- USB: 8 USB 3.2 Gen1 портов (6 сзади + 2 через внутренние колодки); 4 USB3.0 портов could be upgraded до 4 USB3.1(10 Gb/s) портов (2 сзади, 2 by колодка)(BOM option); 8 USB 3.0 портов (6 сзади + 2 через внутреннюю колодку).
- Системная логика: Intel C612.
- Безопасность: TPM колодка.
Сценарии применения
Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.
Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.
Совместимость с оборудованием
Плату Супермикро X10SRA подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Core i7 серии, Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 160W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.
Параметры совместимой памяти: До 256GB регистровая ECC RDIMM; До 1TB 3DS ECC LRDIMM, DDR4-2400MHz; или 128GB небуферизованная ECC/non-ECC UDIMM, в 8 разъёмов DIMM; До 512GB ECC LRDIMM;; UDIMM will be только available для Core i7 процессоры.;; 2400MHz is поддерживается by E5 V4 процессоры с 2DPC of LRDIMM или 1DPC of RDIMM.;; 8x 288-pin DDR4 разъёма DIMM; До 512GB ECC DDR4 2400†MHz LRDIMM или 128GB ECC/non-ECC UDIMM (available с Core i7 только); 8 разъёмов DIMM; 2400/ 2133/1866/1600MHz ECC DDR4 SDRAM 72-bit, 288-pin (RDIMM / LRDIMM) / 284-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-743TQ-1200B-SQ. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.
Совместимость с программным обеспечением
Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.
Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.
Отличия от ближайших моделей
При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X10SRA | Intel Core i7 серии, Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 160W TDP | До 256GB регистровая ECC RDIMM; До 1TB 3DS ECC LRDIMM, DDR4-2400MHz; или 128GB небуферизованная ECC/non-ECC UDIMM, в 8 разъёмов DIMM; До 512GB ECC LRDIMM;; UDIMM will be только available для Core i7 процессоры.;; 2400MHz is поддерживается by E5 V4 процессоры с 2DPC of LRDIMM или 1DPC of RDIMM.;; 8x 288-pin DDR4 разъёма DIMM; До 512GB ECC DDR4 2400†MHz LRDIMM или 128GB ECC/non-ECC UDIMM (available с Core i7 только); 8 разъёмов DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45 Gigabit Ethernet LAN портов; Intel i210-AT Два порт GbE LAN |
| X10SRA-F | Intel Core i7 процессор (разъём R3), Intel Core i7 процессор Extreme Edition (разъём R3), Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 160W TDP | До 256GB регистровая ECC RDIMM, DDR4-2400MHz; До 1TB 3DS ECC LRDIMM, DDR4-2400MHz, в 8 DIMM slots8 288-pin DDR4 разъёма DIMM;; До 512GB ECC LRDIMM;; До 128GB DDR4 ECC/non-ECC UDIMM (available с Core i7 только); До 512GB ECC DDR4 2400†MHz LRDIMM или 128GB ECC/non-ECC UDIMM (available с Core i7 только); 8 разъёмов DIMM; Intel i210 Gigabit Ethernet ControllerShare с IPMISupports 10Base-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; Intel i210-AT Два порт GbE LAN |
| X10SBA | Intel Celeron процессор J1900.; 1 процессорный разъём FCBGA1170 поддерживается, поддерживаемый TDP До 10W TDP; 2M Cache, До 2.42 GHz, 8W (formerly Bay Trail) | До 8GB небуферизованная non-ECC SO-DIMM, DDR3-1333MHz, в 2 разъёма DIMM; 2x 204-pin SO-DIMM разъём;; 8GB с 2x 4GB SODIMM configuration Some 1600MHz память can be used, but Ёмкость памяти will operate at 1333MHz; 2 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов |
| X10SAT | Intel Celeron, Intel Pentium, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA-1150 (разъём H3) поддерживается, поддерживаемый TDP До 84W TDP; A Graphic Integrated CPU is требуется до have Встроенный video functioned. Examples: E3-1265L v3, E3-1275 v3 | До 32GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; 4x 240-pin DDR3 DIMM разъёма; До 32GB DDR3 ECC/non-ECC 1600MHz UDIMM в 4 разъёма; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Intel Ethernet-контроллер I217LM; 2 RJ45 Gigabit Ethernet LAN портов; Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT) |
Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.
Установка и подключение
Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.
При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.
Обслуживание и хранение
План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.
Рабочая температура: 0°C ~ 50°C (32°F ~ 122°F). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.
Комплектация
Основная позиция поставки — материнская плата X10SRA. Суффикс -O относится к розничному исполнению Retail. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.
Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
Технические характеристики MBD-X10SRA-O
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.2V
- Ёмкость и слоты памяти
- До 256GB регистровая ECC RDIMM; До 1TB 3DS ECC LRDIMM, DDR4-2400MHz; или 128GB небуферизованная ECC/non-ECC UDIMM, в 8 разъёмов DIMM; До 512GB ECC LRDIMM;; UDIMM will be только available для Core i7 процессоры.;; 2400MHz is поддерживается by E5 V4 процессоры с 2DPC of LRDIMM или 1DPC of RDIMM.;; 8x 288-pin DDR4 разъёма DIMM; До 512GB ECC DDR4 2400†MHz LRDIMM или 128GB ECC/non-ECC UDIMM (available с Core i7 только); 8 разъёмов DIMM
- Ёмкость модулей DIMM
- RDIMM: 4GB, 8GB, 16GB, 32GB; LRDIMM: 32GB, 64GB
- Количество разъёмов DIMM
- 8
- Контакты модуля памяти
- 288-pin
- Тип и скорость памяти
- 2400/ 2133/1866/1600MHz ECC DDR4 SDRAM 72-bit, 288-pin (RDIMM / LRDIMM) / 284-pin DIMM с позолоченными контактами
Процессорная подсистема
- Поддерживаемые процессоры
- Intel Core i7 серии, Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 160W TDP
- Сокет процессора
- LGA-2011-3
- Тепловой пакет CPU
- До 160W
- Чипсет
- Intel C612
- Количество процессорных разъёмов
- 1
- Ядра, потоки и кэш
- До 22 ядер † / До 55MB† cache
Интерфейсы и расширение
- COM-порты и колодки
- 1 COM порт (1 колодка)
- Звуковая подсистема
- ALC 1150 HD Audio
- Порты USB
- 8 USB 3.2 Gen1 портов (6 сзади + 2 через внутренние колодки); 4 USB3.0 портов could be upgraded до 4 USB3.1(10 Gb/s) портов (2 сзади, 2 by колодка)(BOM option); 8 USB 3.0 портов (6 сзади + 2 через внутреннюю колодку)
- Сетевые контроллеры
- 2 LAN с Intel i210 Gigabit Ethernet-контроллер; Intel i210-AT Два порт GbE LAN
- Сетевые порты
- 2 RJ45 Gigabit Ethernet LAN портов
- Слоты PCIe
- 4 PCI-E 3.0 x16; 2 PCI-E 2.0 x1 (в физическом слоте x4),; 4 PCI-E Gen3x16 слоты are running at 16/16/NA/8 или 16/8/8/8;;; PCI-E слот#1 (x4) и слот#4 (x16) are disabled when an Intel Core i7-5820K is installed); PCI-E слот#1 (x4) и слот#4 (x16) are disabled when an Intel Core i7-5820K is installed)
Комплектация и совместимость
- Исполнение поставки
- Retail
- Условия и ограничения
- † BIOS версия 2.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка.
Конструкция и условия эксплуатации
- Габариты
- 12" x 9.6" (30.48cm x 24.38cm)
- Рабочая температура
- 0°C ~ 50°C (32°F ~ 122°F)
- Форм-фактор
- ATX
Накопители
- Контроллер и порты SATA
- Intel C612 контроллер для SATA3 (6 Gbps) портов; RAID 0,1,5,10; 10 SATA3 (6Gbps) порт
Питание и охлаждение
- Дополнительные функции
- Контроль вскрытия корпуса, Разъём датчика вскрытия корпуса, Chipkill Поддержка, RoHS
- Контроль напряжений
- +12V, +3.3V, +5V, 1.05 (PCH), 1.2V (VDIMM), 3.3V дежурное питание, Разъём датчика вскрытия корпуса, Контроль напряжений CPU, VBAT
- Контроль температуры
- Мониторинг температуры CPU и корпуса, Защита CPU при перегреве, Измерение температуры через I2C, Поддержка Thermal Monitor 2 (TM2), PECI
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы, Индикатор состояния Suspend
- Управление питанием
- Управление питанием ACPI; Включение с клавиатуры из Soft-Off; Автоотключение вентилятора CPU в режиме сна; Настройка включения после восстановления питания
Управление и безопасность
- Подключение TPM
- TPM колодка
- Программное обеспечение управления
- SuperDoctor 5, SuperDoctor III, Watchdog
- Тип BIOS
- 128Mb SPI Flash EEPROM, AMI BIOS
- Функции BIOS
- Plug and Play (PnP); APM 1.2; DMI 2.3; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; Аппаратная защита BIOS; SMBIOS 2.7.1; UEFI 2.3.1; Пробуждение по RTC
Отзывы о товаре
Вопросы о товаре
Могу ли я использовать эту материнскую плату в сервере с процессором другого поколения, если нужен Intel Xeon E5 v3-подобный класс задач?
Хватит ли 10 SATA-портов для хранения, и какие ограничения вырастут при подключении большого числа HDD/SSD на одной плате?
Какие требования по шасси/корпусу SuperMicro нужно учесть, чтобы плата корректно встала в серверную сборку?
Достаточно ли 2 порта Gigabit Ethernet для инфраструктуры, или нужно закладывать отдельную сетевую расшивку?
На что обратить внимание, когда планируется обновление серверной платформы на базе этой платы: какие компоненты критично проверить?
