Артикул: MBD-X10SAT-B

Наличие уточняйте

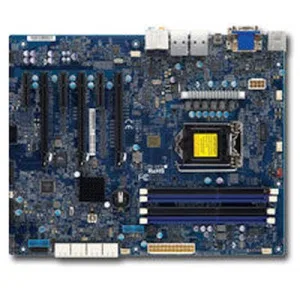

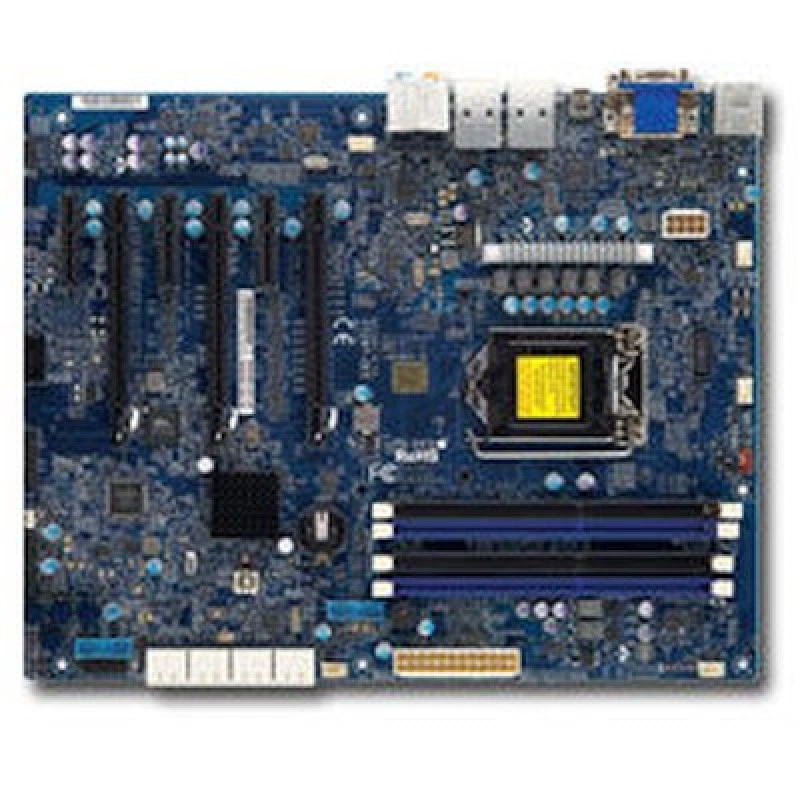

Материнская плата Supermicro MBD-⁠X10SAT-⁠B

Цена последней отгрузки со склада:

27 928 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X10SAT-B

Материнская плата Supermicro MBD-X10SAT-B предназначена для сборки совместимых серверных и настольных систем на платформе Intel с сокетом 1150. Формат ATX задает стандартные размеры и компоновку платы, а набор логики Intel C226 ориентирован на работу с процессорами соответствующего поколения. Модель рассчитана на установку модулей DDR3, подключение накопителей SATA и организацию проводных сетевых соединений через два гигабитных порта Ethernet.

Плата подходит для конфигураций, где важны полноценный набор разъемов и поддержка расширения через слоты PCI Express x16. Указанная конфигурация включает четыре слота DDR3, восемь портов SATA, два сетевых интерфейса GbE и аудиоподсистему 7.1. Такое сочетание делает модель удобной для систем, которым требуется универсальная базовая плата с возможностью подключения накопителей, сети, аудиоустройств и карт расширения в рамках формата ATX.

Supermicro MBD-X10SAT-B используют как основу для сборки рабочей станции, сервера начального уровня или специализированного ПК, если требуется совместимость с процессорами под LGA 1150 и инфраструктура хранения на SATA. Плата объединяет интерфейсы для памяти, дисков, сети и расширения, поэтому подходит для систем, где важна гибкая компоновка компонентов и предсказуемое подключение периферии.

Функциональные возможности

Плата X10SAT задаёт аппаратные границы будущей системы. Вычислительная часть интегрирована на плате, поэтому основное пространство для комплектации — память, диски, сеть и охлаждение. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

  • Процессорная подсистема: Intel Celeron, Intel Pentium, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA-1150 (разъём H3) поддерживается, поддерживаемый TDP До 84W TDP; A Graphic Integrated CPU is требуется до have Встроенный video functioned. Examples: E3-1265L v3, E3-1275 v3.
  • Форм-фактор и габариты: ATX; 12" x 9.6" (30.48cm x 24.38cm).
  • Оперативная память: До 32GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; 4x 240-pin DDR3 DIMM разъёма; До 32GB DDR3 ECC/non-ECC 1600MHz UDIMM в 4 разъёма.
  • Тип и режимы памяти: 1600MHz ECC/non-ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Intel Ethernet-контроллер I217LM; 2 RJ45 Gigabit Ethernet LAN портов; Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT).
  • SATA: Intel C226 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; ASM1061 контроллер для 2 SATA3 (6 Gbps) портов;; SATA3 через ASM1061; 8 SATA3 (6Gbps) порт; 8 SATA3 (6Gbps); 6 SATA3 через C226 и 2 SATA3 через ASM1061.
  • PCIe: 3 PCI-E 3.0 x16 слоты (16/NA/NA или 8/8/NA или 8/4/4); 3 PCI-E 2.0 x1 (в физическом слоте x4).
  • USB: 6 USB 2.0 портов (2 сзади + 4 колодки); 8 USB 3.0 портов (4 сзади + 4 колодки); 8 USB 3.0 (4 сзади + 4 через внутренние колодки) 6 USB 2.0 (2 сзади + 4 через внутренние колодки).
  • Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов), 5 вентиляторов с контролем оборотов, Регулировка вентиляторов для снижения шума, Разъёмы вентиляторов с PWM-управлением, состояние мониторинг для on/off управление, Мониторинг состояния для регулировки оборотов, Поддержка 3-pin вентиляторов без регулировки оборотов.
  • Системная логика: Intel C226 Express PCH.

Сценарии применения

Для рабочей станции оценивают требования САПР, разработки, обработки изображений или другого прикладного ПО. В программах с GPU-ускорением важны выбранный адаптер, доступные линии и его питание. Для CPU-вычислений сравнивают время реального задания на совместимых процессорах.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X10SAT подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Celeron, Intel Pentium, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA-1150 (разъём H3) поддерживается, поддерживаемый TDP До 84W TDP; A Graphic Integrated CPU is требуется до have Встроенный video functioned. Examples: E3-1265L v3, E3-1275 v3. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: До 32GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; 4x 240-pin DDR3 DIMM разъёма; До 32GB DDR3 ECC/non-ECC 1600MHz UDIMM в 4 разъёма; 1600MHz ECC/non-ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC732D4-903B, CSE-732G-903B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X10SATIntel Celeron, Intel Pentium, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA-1150 (разъём H3) поддерживается, поддерживаемый TDP До 84W TDP; A Graphic Integrated CPU is требуется до have Встроенный video functioned. Examples: E3-1265L v3, E3-1275 v3До 32GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; 4x 240-pin DDR3 DIMM разъёма; До 32GB DDR3 ECC/non-ECC 1600MHz UDIMM в 4 разъёма; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Intel Ethernet-контроллер I217LM; 2 RJ45 Gigabit Ethernet LAN портов; Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT)
X10SRAIntel Core i7 серии, Intel Xeon процессор E5-1600 v3, Intel Xeon процессор E5-1600 v4, Intel Xeon процессор E5-2600 v3, Intel Xeon процессор E5-2600 v4; 1 процессорный разъём LGA-2011-3 (разъём R3) поддерживается, поддерживаемый TDP До 160W TDPДо 256GB регистровая ECC RDIMM; До 1TB 3DS ECC LRDIMM, DDR4-2400MHz; или 128GB небуферизованная ECC/non-ECC UDIMM, в 8 разъёмов DIMM; До 512GB ECC LRDIMM;; UDIMM will be только available для Core i7 процессоры.;; 2400MHz is поддерживается by E5 V4 процессоры с 2DPC of LRDIMM или 1DPC of RDIMM.;; 8x 288-pin DDR4 разъёма DIMM; До 512GB ECC DDR4 2400†MHz LRDIMM или 128GB ECC/non-ECC UDIMM (available с Core i7 только); 8 разъёмов DIMM; 2 LAN с Intel i210 Gigabit Ethernet-контроллер; 2 RJ45 Gigabit Ethernet LAN портов; Intel i210-AT Два порт GbE LAN
X10SBAIntel Celeron процессор J1900.; 1 процессорный разъём FCBGA1170 поддерживается, поддерживаемый TDP До 10W TDP; 2M Cache, До 2.42 GHz, 8W (formerly Bay Trail)До 8GB небуферизованная non-ECC SO-DIMM, DDR3-1333MHz, в 2 разъёма DIMM; 2x 204-pin SO-DIMM разъём;; 8GB с 2x 4GB SODIMM configuration Some 1600MHz память can be used, but Ёмкость памяти will operate at 1333MHz; 2 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45 Gigabit Ethernet LAN портов
X10SAEIntel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии; 1 процессорный разъём LGA-1150 (разъём H3) поддерживается, поддерживаемый TDP До 95W TDP; A Graphic Integrated CPU is требуется до have Встроенный video functioned. Examples: E3-1265L v3, E3-1275 v3До 32GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; До 32GB DDR3 ECC/non-ECC 1600MHz UDIMM в 4 разъёма; 1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Intel Ethernet-контроллер I217LM; 2 RJ45 Gigabit Ethernet LAN портов; Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT)

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. Проверяют охлаждение встроенного CPU, затем устанавливают DIMM. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 0°C ~ 50°C (32°F ~ 122°F). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X10SAT. Суффикс -B обозначает исполнение Bulk для комплектации системы. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X10SAT-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.35V, 1.5V
Ёмкость и слоты памяти
До 32GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; 4x 240-pin DDR3 DIMM разъёма; До 32GB DDR3 ECC/non-ECC 1600MHz UDIMM в 4 разъёма
Ёмкость модулей DIMM
1GB, 2GB, 4GB, 8GB
Количество разъёмов DIMM
4
Контакты модуля памяти
240-pin
Тип и скорость памяти
1600MHz ECC/non-ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Intel Celeron, Intel Pentium, Intel Xeon процессор E3-1200 v3, Intel Xeon процессор E3-1200 v4 серии.; 1 процессорный разъём LGA-1150 (разъём H3) поддерживается, поддерживаемый TDP До 84W TDP; A Graphic Integrated CPU is требуется до have Встроенный video functioned. Examples: E3-1265L v3, E3-1275 v3
Сокет процессора
LGA-1150
Тепловой пакет CPU
До 84W
Чипсет
Intel C226 Express PCH
Количество процессорных разъёмов
1

Интерфейсы и расширение

COM-порты и колодки
1 COM порт (1 колодка)
Видеовыходы
1 VGA порт, 1 DVI - I порт, 1 HDMI порт,; поддержка Triple Display, поддержка 4K Display
Графический контроллер
поддержка Triple Display, поддержка 4K Display
Звуковая подсистема
RealTek ALC1150 HD Audio
Порты USB
6 USB 2.0 портов (2 сзади + 4 колодки); 8 USB 3.0 портов (4 сзади + 4 колодки); 8 USB 3.0 (4 сзади + 4 через внутренние колодки) 6 USB 2.0 (2 сзади + 4 через внутренние колодки)
Сетевые контроллеры
1 LAN с Intel Ethernet-контроллер I210-AT 1 LAN с Intel Ethernet-контроллер I217LM; Два Gigabit Ethernet LAN портов (1 Intel i217LM & 1 Intel i210AT)
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов
Слоты PCIe
3 PCI-E 3.0 x16 слоты (16/NA/NA или 8/8/NA или 8/4/4); 3 PCI-E 2.0 x1 (в физическом слоте x4)

Комплектация и совместимость

Исполнение поставки
Bulk

Конструкция и условия эксплуатации

Габариты
12" x 9.6" (30.48cm x 24.38cm)
Рабочая температура
0°C ~ 50°C (32°F ~ 122°F)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
Intel C226 контроллер для 6 SATA3 (6 Gbps) портов; RAID 0,1,5,10; ASM1061 контроллер для 2 SATA3 (6 Gbps) портов;; SATA3 через ASM1061; 8 SATA3 (6Gbps) порт; 8 SATA3 (6Gbps); 6 SATA3 через C226 и 2 SATA3 через ASM1061

Питание и охлаждение

Вентиляторы и охлаждение
5x 4-pin разъёмы вентиляторов (До 5 вентиляторов), 5 вентиляторов с контролем оборотов, Регулировка вентиляторов для снижения шума, Разъёмы вентиляторов с PWM-управлением, состояние мониторинг для on/off управление, Мониторинг состояния для регулировки оборотов, Поддержка 3-pin вентиляторов без регулировки оборотов
Дополнительные функции
Firewire - 1 x Type B 1394a колодка; Контроль вскрытия корпуса, Разъём датчика вскрытия корпуса
Контроль напряжений
+1.8V, +12V, +3.3V, +5V, +5V дежурное питание, 5 (4-pin), 5 фазы импульсного регулятора напряжения, VBAT
Контроль температуры
Мониторинг температуры CPU и корпуса, Защита CPU при перегреве, Поддержка Thermal Monitor 2 (TM2), PECI, FC temperature sensing logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы, +5V Индикатор дежурного питания
Управление питанием
Управление питанием ACPI; Принудительное выключение кнопкой питания; Настройка включения после восстановления питания; Внутренний/External modem ring-on

Управление и безопасность

Подключение TPM
TPM колодка
Программное обеспечение управления
AMT, SuperDoctor 5, vPro, Watchdog
Тип BIOS
128Mb SPI Flash EEPROM, AMI BIOS
Функции BIOS
SMBIOS 2.7.1; ACPI 5.0; Поддержка USB-клавиатуры

Отзывы о товаре

Петр Акимов31.08.2025

5/5

Плату поставили в корпус ATX, подключили накопители и два сетевых порта. Система увидела процессор и память, после запуска сразу появился доступ к дискам и сети. Для старого сервера это вышло удачной заменой, особенно по набору разъемов.

Плюсы товара

Диски и сеть появились сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие совместимости по процессорной части и форм-фактору нужно проверить перед сборкой на этой плате?

Плата рассчитана на сокет LGA 1150 и формат ATX, поэтому в первую очередь проверьте, что ваш CPU соответствует LGA 1150, а корпус поддерживает ATX-компоновку.

Сколько дисков SATA реально можно подключить и как это влияет на конфигурацию хранения?

На плате предусмотрены 8 портов SATA, поэтому под дисковую подсистему нужно проектировать конфигурацию с количеством SATA-накопителей до 8 и учитывать, что это основной канал для хранения.

Если важна сетевая связность, что дает наличие двух GbE интерфейсов и какие ограничения стоит учитывать?

Плата имеет 2 × GbE, поэтому при проектировании сети нужно заранее определить, достаточно ли двух гигабитных интерфейсов для вашей схемы (сегментация, резервирование, отдельные сети) и как вы их будете использовать.

Как правильно планировать расширение системы через PCI Express, чтобы не упереться в нехватку слотов?

Предусмотрено 3 × PCI-Ex16, поэтому при установке нескольких карт расширения (например, сетевых/ускорительных) важно учесть общее количество слотов и их совместимость с вашей конфигурацией.

Как подобрать память DDR3, чтобы сборка не упиралась в лимит и корректно заполнялась?

На плате 4 × DDR3, поэтому объем оперативной памяти нужно планировать исходя из четырех слотов DDR3 и выбранных модулей, чтобы получить требуемую емкость без непредусмотренного дефицита.
