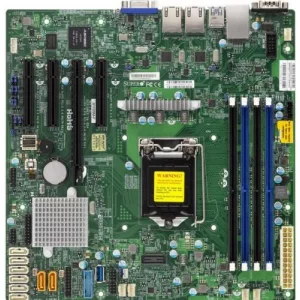

Supermicro MBD-X11SSM-F-O материнская плата (СУПЕРМИКРО)

Основная информация о материнской плате Supermicro MBD-X11SSM-F-O

Supermicro MBD-X11SSM-F-O - это компактная серверная материнская плата форм-фактора Micro ATX, рассчитанная на сборку малых и средних серверных систем. Модель построена на чипсете Intel C236 и поддерживает процессоры Intel Xeon E3-1200 v5/v6, а также Intel Core i3 восьмого поколения. Плата ориентирована на задачи, где требуется сочетание компактности, серверных функций и поддержки памяти DDR4 ECC UDIMM.

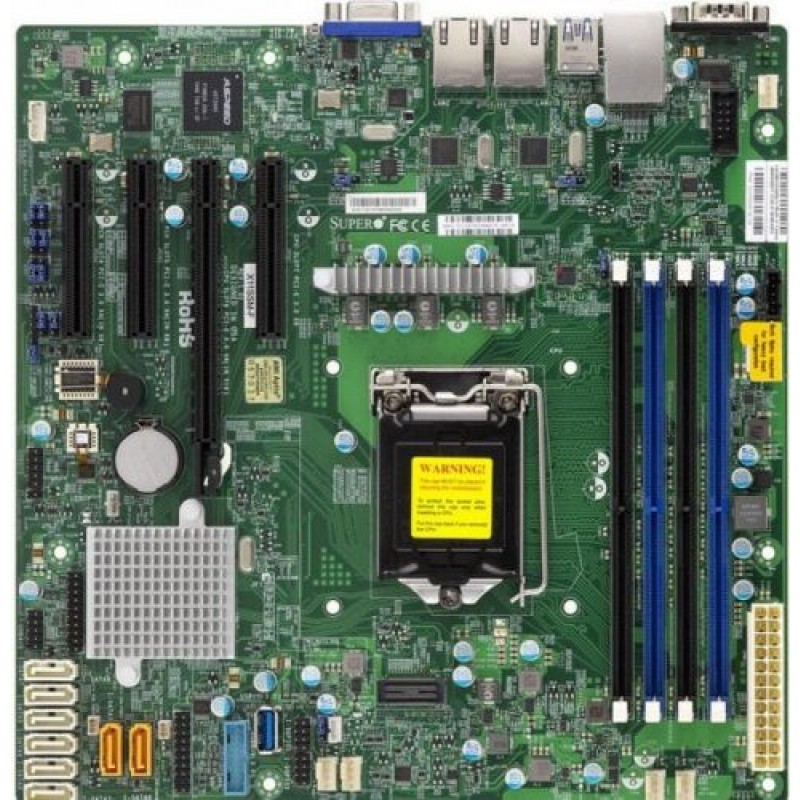

Конфигурация платы включает до четырех слотов памяти DDR4 ECC UDIMM, три слота PCI-E 3.0 x8, один слот PCI-E 3.0 x4 и один разъем M.2. Это позволяет подключать накопители, контроллеры и дополнительные платы расширения в совместимой системе. Для удаленного управления используется IPMI 2.0 с поддержкой KVM-over-IP, что удобно при администрировании серверной платформы. Встроенная подсистема ввода-вывода рассчитана на типовые серверные сценарии и поддерживает разъемы для подключения периферии и сетевого оборудования.

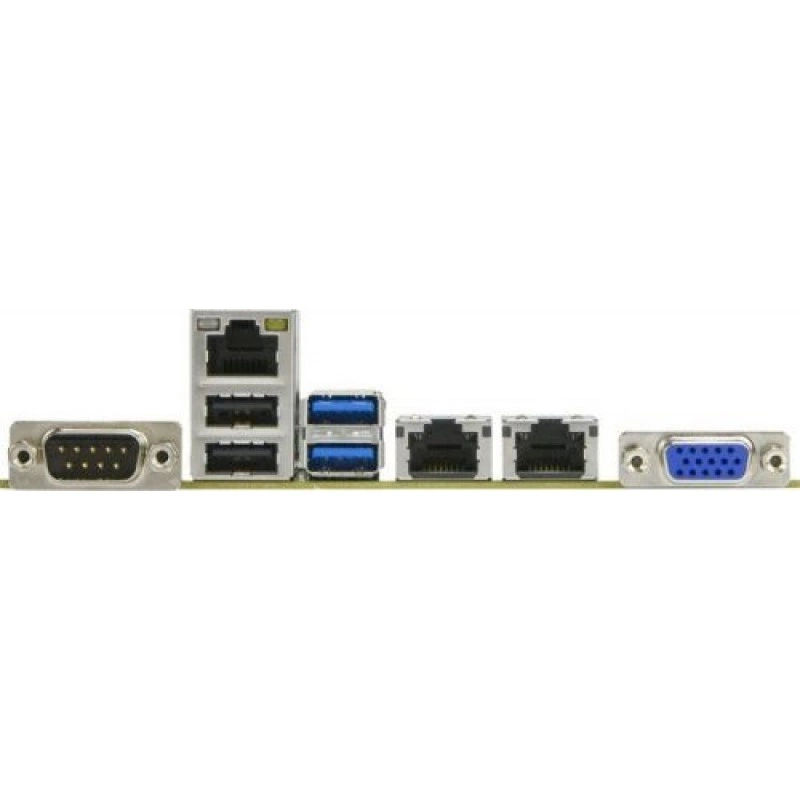

Плата снабжена BIOS 128Mb SPI Flash EEPROM with AMI BIOS, имеет два сетевых контроллера 10/100/1000Base-T и габариты 244 x 244 мм. В составе платы предусмотрены разъемы COM, D-Sub, два USB 2.0 и четыре USB 3.0, а также основной разъем питания 24 pin и процессорный разъем 8 pin. Модель поставляется в формате OEM и сохранила точный артикул MBD-X11SSM-F-O.

Ключевые особенности MBD-X11SSM-F-O

• Назначение: Для сервера.
• Форм-фактор платы: Micro ATX.
• Чипсет: Intel C236.
• Процессоры: Intel Xeon E3-1200 v5/v6, Intel Core i3 8-го поколения.
• Оперативная память: DDR4 ECC UDIMM.
• Слоты памяти: До 4.
• Слоты расширения: 3 x PCI-E 3.0 x8, 1 x PCI-E 3.0 x4, 1 x M.2.
• Удаленное управление: IPMI 2.0 с KVM-over-IP.
• Сетевые интерфейсы: 2 x 10/100/1000Base-T.
• Габариты: 244 x 244 мм.
• Вид поставки: OEM.

Технические параметры

• BIOS: 128Mb SPI Flash EEPROM with AMI BIOS.
• PCI Express 3.0: Поддерживается.
• USB 2.0: 2 порта.
• USB 3.0: 4 порта.
• COM: 1 разъем.
• D-Sub: 1 разъем.
• Основной разъем питания: 24 pin.
• Питание процессора: 8 pin.
• Количество разъемов для вентиляторов: 5.
• Максимальная частота памяти: 2133 МГц.
• Минимальная частота памяти: 1600 МГц.
• Максимальный объем ECC памяти: 64 ГБ.
• Режим работы памяти: 2-канальный.
• Частота системной шины: 100 МГц.
• Пропускная способность процессорной шины: 8 ГТ/с.

Подключение и интерфейсы

• Сетевые интерфейсы: 2 x 10/100/1000Base-T.
• Разъем IPMI: Есть.
• Количество DOM: 2.

Слоты расширения и накопители

• Слоты PCI-E 3.0 x8: 3.
• Слоты PCI-E 3.0 x4: 1.
• M.2 (Socket 3): 1 слот.

Применение

Материнская плата подходит для серверных и рабочих сценариев, где важны компактный форм-фактор, поддержка ECC-памяти и возможность удаленного администрирования. Ее используют в малых и средних серверных системах, офисных серверах, узлах хранения и компактных вычислительных конфигурациях.

Набор интерфейсов и слотов расширения позволяет собрать систему под сетевые, сервисные и прикладные задачи. При выборе корпуса и комплектующих нужно учитывать размеры платы Micro ATX и наличие совместимого процессорного разъема и памяти DDR4 ECC UDIMM.
