Артикул: MBD-X8DAL-I-O

Наличие уточняйте

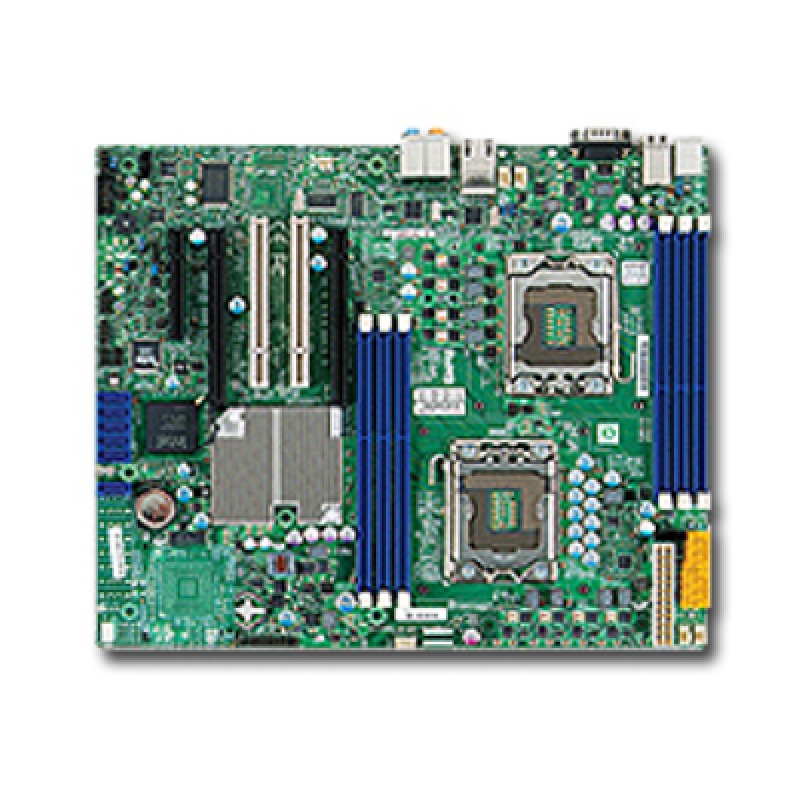

Supermicro MBD-⁠X8DAL-⁠I-⁠O материнская плата

Цена последней отгрузки со склада:

26 900 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X8DAL-I-O

Supermicro MBD-X8DAL-I-O - материнская плата для серверных решений Supermicro. Модель относится к линейке серверных комплектующих и предназначена для построения или модернизации совместимых систем, где требуется фирменная серверная плата формата Supermicro. Артикул MBD-X8DAL-I-O сохранен как идентификатор конкретной модели.

Плата используется в составе серверной платформы и подходит для задач, связанных со сборкой совместимого серверного оборудования. В качестве исходного наименования указана материнская плата Supermicro MBD-X8DAL-I-O, поэтому именно этот код остается основным обозначением товара. Для данной позиции отсутствует расширенное описание, поэтому в карточке сохранены только подтвержденные идентификаторы и класс товара без добавления неподтвержденных параметров.

Модель ориентирована на серверный сегмент и относится к комплектующим Supermicro. Такая плата применяется как базовый элемент серверной системы и служит основой для подключения остальных компонентов платформы.

Функциональные возможности

При проектировании сервера на X8DAL-I сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

  • Процессорная подсистема: Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:.
  • Форм-фактор и габариты: ATX; 12" x 10" (30.5cm x 25.4cm).
  • Оперативная память: 6x 240-pin слота DIMM; поддержка До 96 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается.
  • Тип и режимы памяти: 1333 / 1066 / 800MHz ECC регистровая / ECC или Non ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов.
  • SATA: Intel ICH10R SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux); Шесть Serial ATA портов; Шесть SATA hard drives поддерживается.
  • PCIe: 1 (x16) PCI-E 2.0; 1 (x4) PCI-E 2.0 (в физическом слоте x16); 1 (x4) PCI-E.
  • USB: 4x USB сзади портов; 2x USB Внутренний колодки (4 портов); Всего 8 USB 2.0 Compliant.
  • Охлаждение: Всего of Шесть разъёмы вентиляторов supporting До 6 вентиляторов; Шесть 4-pin разъёмы вентиляторов; 6x вентиляторов с контролем оборотов; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума (4-pin вентилятор только).
  • Системная логика: Intel 5500 (Tylersburg) чипсет; ICH10R + IOH-24D.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X8DAL-I подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 6x 240-pin слота DIMM; поддержка До 96 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 1333 / 1066 / 800MHz ECC регистровая / ECC или Non ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-825TQ-560LPB, CSE-826A-R1200LPB. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X8DAL-IДва 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:6x 240-pin слота DIMM; поддержка До 96 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X8DTL-IДва 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:6x 240-pin слота DIMM; поддержка До 96 GB** 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X8DAL-3Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:6x 240-pin слота DIMM; поддержка До 96 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X8DAIДва 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; Intel 82573V & 82573L Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X8DAL-I. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят I/O Cable 1 CBL-0044L — 6 шт., Заглушка I/O MCP-260-74301-0N — 1 шт., Quick Reference MNL-1088-QRG — 1 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться CBL-0044L. CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X8DAL-I-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти; поддержка Intel x4 и x8 Один Device Data Correction (SDDC)
Напряжение памяти
1.5 V / 1.35V
Ёмкость и слоты памяти
6x 240-pin слота DIMM; поддержка До 96 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается
Ёмкость модулей DIMM
1GB, 2GB, 4GB, 8GB, 16GB
Контакты модуля памяти
240-pin
Тип и скорость памяти
1333 / 1066 / 800MHz ECC регистровая / ECC или Non ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:
Чипсет
Intel 5500 (Tylersburg) чипсет; ICH10R + IOH-24D
QPI
До 6.4 GT/s
Количество процессорных разъёмов
2

Интерфейсы и расширение

COM-порты и колодки
1 Fast UART 16550 serial порт; 1 Fast UART 16550 serial колодка (Option)
Super I/O
Winbond 83827HF chip
Звуковая подсистема
Realtek ALC883 7.1 HD audio
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Порты USB
4x USB сзади портов; 2x USB Внутренний колодки (4 портов); Всего 8 USB 2.0 Compliant
Сетевые контроллеры
2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45
Сетевые порты
2x RJ45 LAN портов
Слоты PCI
2x 33MHz PCI слоты
Слоты PCIe
1 (x16) PCI-E 2.0; 1 (x4) PCI-E 2.0 (в физическом слоте x16); 1 (x4) PCI-E

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: I/O Cable 1 CBL-0044L
6 шт.; 57.5CM SATA плоский S-S PBF
Комплект: Quick Reference MNL-1088-QRG
1 шт.; X8DAL-3/X8DAL-I Краткое руководство
Комплект: Заглушка I/O MCP-260-74301-0N
1 шт.; Заглушка I/O W/ 4XUSB & 2X3 AUDIO (WORKSTATION)
Условия совместимости шасси
Для большинства плат нового поколения Intel Xeon рекомендуется шасси ревизии K; точную модификацию корпуса согласуют при подборе.

Конструкция и условия эксплуатации

Габариты
12" x 10" (30.5cm x 25.4cm)
Условия эксплуатации
Рабочая температура: 10° до 35° C (50° до 95°F); Температура хранения: -40° до 70° C (-40° до 158° F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
Intel ICH10R SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux)
Порты Serial ATA
Шесть Serial ATA портов; Шесть SATA hard drives поддерживается

Питание и охлаждение

Вентиляторы и охлаждение
Всего of Шесть разъёмы вентиляторов supporting До 6 вентиляторов; Шесть 4-pin разъёмы вентиляторов; 6x вентиляторов с контролем оборотов; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума (4-pin вентилятор только)
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, память, Напряжения чипсета.; 4-фазы импульсного регулятора напряжения
Контроль температуры
Мониторинг температуры CPU и корпуса; Управление температурным режимом для 8x разъёмы вентиляторов; PECI
Управление питанием
ACPI / ACPM Управление питанием

Управление и безопасность

Программное обеспечение управления
SuperDoctor III
Тип BIOS
32Mb SPI Flash EEPROM, AMI BIOS
Функции BIOS
Plug and Play (PnP); PCI 2.2; ACPI До 3.0; Поддержка USB-клавиатуры

Отзывы о товаре

Сергей Макаров03.07.2025

5/5

Эту плату поставили в сервер после обслуживания, чтобы вернуть его в работу. Система увидела процессор, память и накопители, после чего машина загрузилась. Сейчас уже несколько дней стоит в стойке и ведет себя спокойно.

Плюсы товара

Сервер загрузился после сборки

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие основные ограничения по совместимости следует учесть при выборе MBD-X8DAL-I-O для модернизации сервера?

В карточке указана плата Supermicro и категория “legacy Intel”. Перед модернизацией нужно сверить, что ваша платформа и компоненты соответствуют линейке legacy Intel и форматам Supermicro.

Чем рискован выбор “не того поколения” материнской платы для серверной платформы?

Если платформа окажется не совместимой с legacy Intel линейкой, то могут не подойти ключевые совместимые компоненты сервера (под них плату обычно подбирают в рамках конкретной платформы). В описании акцент на совместимые системы Supermicro.

Как организовать подбор совместимых комплектующих, чтобы не купить материнскую плату, которая “не станет” в сборку?

Ориентируйтесь на то, что MBD-X8DAL-I-O предназначена для построения или модернизации совместимых серверных систем Supermicro. На практике это означает сверку компонентов сборки под конкретную модель/линейку.

Почему при покупке MBD-X8DAL-I-O важно учитывать, что у товара нет расширенного описания характеристик?

Так как в карточке подтверждены только базовые идентификаторы и класс, при проектировании лучше делать закупку на основании совместимости вашей платформы Supermicro с конкретной моделью, а не полагаться на недостающие параметры.

Что в первую очередь проверить перед заменой материнской платы Supermicro на MBD-X8DAL-I-O, если у вас “legacy” платформа?

Сначала подтвердите соответствие линейке legacy Intel и совместимость вашей текущей серверной платформы Supermicro с заменяемой моделью — это снижает риск, что другие компоненты не будут согласованы с платой.
