Артикул: MBD-X8DTG-QF-O

Наличие уточняйте

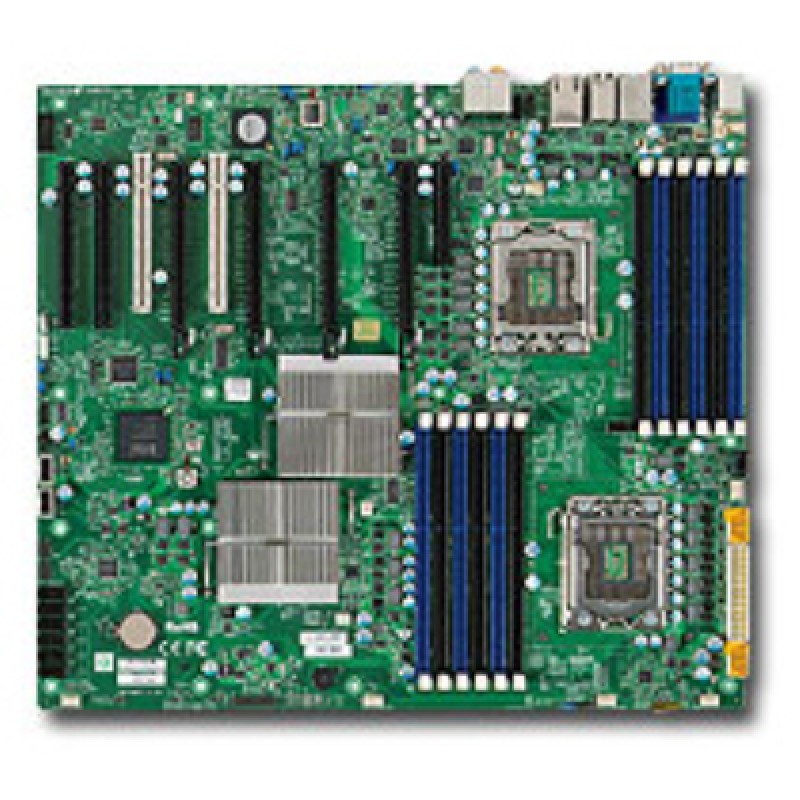

Supermicro MBD-⁠X8DTG-⁠QF-⁠O материнская плата

Цена последней отгрузки со склада:

32 600 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X8DTG-QF-O

Supermicro MBD-X8DTG-QF-O - серверная материнская плата для построения совместимых серверных систем и рабочих конфигураций на платформе Supermicro. Модель относится к классу серверных комплектующих и используется как базовый узел для установки процессора, памяти, накопителей и периферийных компонентов в рамках совместимой аппаратной платформы. Серия X8DTG ориентирована на серверные сценарии, где важны стабильная работа системы, поддержка серверных интерфейсов и возможность сборки конфигурации под задачи хранения, обслуживания сервисов и инфраструктурных проектов.

Плата подходит для создания или замены основной системной платы в сервере, когда требуется точное соответствие форм-фактору и набору функций платформы. Обозначение MBD-X8DTG-QF-O является модельным артикулом изделия, а корректное применение возможно только в совместимых системах Supermicro. Для серверного применения важны точная модификация, соответствие разъёмам и совместимость с платформой, поэтому модель используется как специализированный комплектующий элемент.

Функциональные возможности

Функциональность X8DTG-QF проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Winbond WPCM450 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:.
  • Форм-фактор и габариты: Проприетарный; 15.2" x 13 " (38.61cm x 33.02cm).
  • Оперативная память: 12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается.
  • Тип и режимы памяти: 1333 / 1066 / 800MHz ECC регистровая / ECC или Non ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт.
  • SATA: Intel ICH10R SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux); Шесть Serial ATA портов; Шесть SATA hard drives поддерживается.
  • PCIe: 4 (x16) PCI-E 2.0; 2 (x4) PCI-E 2.0; 1 (x4) PCI-E (в физическом слоте x16).
  • USB: 6x USB сзади портов; 4x USB Внутренний колодки; Всего 10 USB 2.0 Compliant.
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Winbond WPCM450 BMC.
  • Охлаждение: Всего of Восемь разъёмы вентиляторов supporting До 8 вентиляторов; Восемь 4-pin разъёмы вентиляторов; 8x вентиляторов с контролем оборотов; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X8DTG-QF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 1333 / 1066 / 800MHz ECC регистровая / ECC или Non ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-747TQ-R1400B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X8DTG-QFДва 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт
X8DTU-FДва 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; Intel 82576 Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT 3 Поддержка fast, scaleable, и reliable networking; VMDq Поддержка better performance of virtualization; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт
X8DTI-FДва 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; Intel 82576 Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT 3 Поддержка fast, scaleable, и reliable networking; VMDq Поддержка better performance of virtualization; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт
X8DTE-FДва 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X8DTG-QF. Суффикс -O относится к розничному исполнению Retail. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X8DTG-QF-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти; поддержка Intel x4 и x8 Один Device Data Correction (SDDC)
Напряжение памяти
1.5 V / 1.35V
Ёмкость и слоты памяти
12x 240-pin слота DIMM; поддержка До 192 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 48 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается
Ёмкость модулей DIMM
1GB, 2GB, 4GB, 8GB, 16GB
Контакты модуля памяти
240-pin
Тип и скорость памяти
1333 / 1066 / 800MHz ECC регистровая / ECC или Non ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:
Чипсет
Intel 5520 (Tylersburg) чипсет; ICH10R + 2x IOH-36D
QPI
До 6.4 GT/s
Количество процессорных разъёмов
2

Интерфейсы и расширение

Super I/O
Winbond 83827HG chip
Видеовыход VGA
1x VGA порт
Графический контроллер
Matrox G200eW 16MB DDR2
Звуковая подсистема
Realtek ALC883 7.1 HD audio; Realtek ALC883 7.1 HD audio; 1x S/PDIF digital выход
Порты USB
6x USB сзади портов; 4x USB Внутренний колодки; Всего 10 USB 2.0 Compliant
Последовательные порты
1x Serial порт
Сетевые контроллеры
2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI)
Сетевые порты
2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт
Слоты PCI
2x 32-bit 33MHz PCI слоты
Слоты PCIe
4 (x16) PCI-E 2.0; 2 (x4) PCI-E 2.0; 1 (x4) PCI-E (в физическом слоте x16)

Комплектация и совместимость

Исполнение поставки
Retail
Условия совместимости шасси
Для большинства плат нового поколения Intel Xeon рекомендуется шасси ревизии K; точную модификацию корпуса согласуют при подборе.

Конструкция и условия эксплуатации

Габариты
15.2" x 13 " (38.61cm x 33.02cm)
Условия эксплуатации
Рабочая температура: 10° до 35° C (50° до 95°F); Температура хранения: -40° до 70° C (-40° до 158° F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
Форм-фактор
Проприетарный

Накопители

Контроллер и порты SATA
Intel ICH10R SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux)
Порты Serial ATA
Шесть Serial ATA портов; Шесть SATA hard drives поддерживается

Питание и охлаждение

Вентиляторы и охлаждение
Всего of Восемь разъёмы вентиляторов supporting До 8 вентиляторов; Восемь 4-pin разъёмы вентиляторов; 8x вентиляторов с контролем оборотов; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, память, Напряжения чипсета.; 6-фазы импульсного регулятора напряжения с auto-sense from 0.8375V-1.60V
Контроль температуры
Мониторинг температуры CPU и корпуса; Управление температурным режимом для 8x разъёмы вентиляторов; PECI
Управление питанием
ACPI / ACPM Управление питанием

Управление и безопасность

Программное обеспечение управления
IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка; SuperDoctor III
Тип BIOS
32Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Winbond WPCM450 BMC
Функции BIOS
Plug and Play (PnP); PCI 2.2; ACPI До 3.0; Поддержка USB-клавиатуры

Отзывы о товаре

Эдуард Ч.01.03.2025

5/5

Старую плату меняли именно на эту модель. Поставили в совместимый сервер, после включения появились диски и сеть, а сам узел загрузился с первого раза. Хорошо, что не пришлось менять остальную начинку.

Плюсы товара

Узел загрузился после замены

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие совместимые системы нужно учитывать при замене этой материнской платы Supermicro?

Ориентируйтесь на совместимые серверные системы Supermicro и точную модификацию платы MBD-X8DTG-QF-O / серия X8DTG. Замена «по типу» без точного соответствия повышает риск несовпадения платформы.

На что обратить внимание интегратору при сборке сервера на базе MBD-X8DTG-QF-O, чтобы не получить проблемы после установки?

Важно обеспечить соответствие базовому узлу сервера: плата должна точно подходить платформе Supermicro, т.к. от нее зависят подключение процессора, памяти и периферии в рамках совместимой конфигурации.

Чем риск ошибочного выбора материнской платы отличается от подбора отдельных компонентов сервера?

Материнская плата — базовая основа системы: при несовпадении платформы могут не корректно сопрягаться процессор, память и устройства, поэтому ошибка сложнее выявляется «по месту» и влияет на всю сборку.

Для каких сценариев покупки эта плата обычно используется: модернизация или сборка нового сервера?

По назначению плата подходит и для построения совместимой серверной системы, и для замены штатной платы при модернизации/ремонте.

Почему в проектах legacy важно подтвердить именно нужную модификацию платы, а не брать «ближайшую» модель из серии?

Для серверных платформ важны точное соответствие разъемам и аппаратной модификации. Отличия между модификациями могут привести к несостыковке при установке компонентов и сборке конфигурации.
