Артикул: MBD-X11SAA-O

Наличие уточняйте

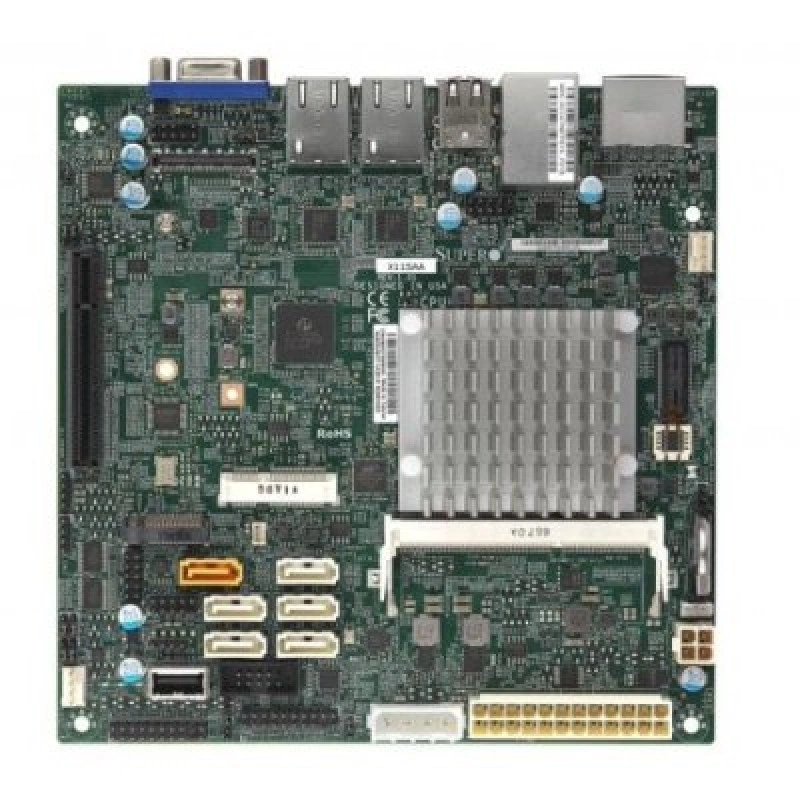

Supermicro MBD-⁠X11SAA-⁠O материнская плата

Цена последней отгрузки со склада:

27 200 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X11SAA-O

Supermicro MBD-X11SAA-O - серверная материнская плата формата Mini-ITX для компактных систем Supermicro. Модель применяется как основа для сборки малогабаритных серверов, сетевых узлов и специализированных платформ, где важны компактность, совместимость с серверной архитектурой и поддержка базовых функций системной платы. Краткое обозначение PMD-N4200 MITX указывает на профиль изделия, а основной артикул MBD-X11SAA-O сохраняет точную модель конкретной модификации.

Плата предназначена для использования в совместимых решениях Supermicro и подходит для задач, где требуется компактная серверная платформа с возможностью установки ключевых компонентов системы. Она используется как базовый элемент при сборке и обслуживании оборудования, когда необходимо точное соответствие форм-фактору и модели. Серверный класс изделия предполагает применение в инфраструктурных сценариях, а не в бытовых компьютерных сборках.

Функциональные возможности

Практическая задача X11SAA — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Встроенный процессор входит в аппаратную основу изделия; его исполнение проверяют по полному обозначению платы. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

  • Процессорная подсистема: Intel Pentium процессор N4200; 1 процессорный разъём FCBGA-1296 поддерживается, поддерживаемый TDP До 6W TDP.
  • Форм-фактор и габариты: Mini-ITX; 6.7" x 6.7" (17.02cm x 17.02cm).
  • Оперативная память: 1 разъём DIMM; До 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s.
  • Тип и режимы памяти: 1866 MT/s non-ECC DDR3 SODIMM небуферизованная DDR3L До 8GB.
  • Сеть: 2 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45.
  • SATA: SoC контроллер для 2 SATA3 (6 Gbps) портов; Marvel 88SE9230 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,10; 6 SATA3 (6Gbps) порт(ы).
  • M.2: Интерфейс M.2: SATA; PCIe 2.0 x2; Формат: 2280, 2242; Ключ: M-Key.
  • PCIe: 1 PCIe 2.0 x2 (в физическом слоте x8); 1x Mini-PCIe с mSATA.
  • USB: 6 USB 2.0 порт(ы) (5 через внутреннюю колодку; 1 Type A).
  • Охлаждение: 2x 4-pin разъёмы вентиляторов (До 2 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов; Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка вентиляторов для снижения шума; Регулировка оборотов вентиляторов.

Сценарии применения

Плата может стать основой инженерного рабочего места или прикладной вычислительной станции. Конфигурацию строят вокруг программ, используемых специалистом, и размеров рабочих проектов. До заказа согласуют потребность в дискретной графике, ёмкость RAM и подключение профессиональной периферии.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X11SAA подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Pentium процессор N4200; 1 процессорный разъём FCBGA-1296 поддерживается, поддерживаемый TDP До 6W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 1 разъём DIMM; До 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s; 1866 MT/s non-ECC DDR3 SODIMM небуферизованная DDR3L До 8GB. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-505-203B, SC504-203B. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X11SAAIntel Pentium процессор N4200; 1 процессорный разъём FCBGA-1296 поддерживается, поддерживаемый TDP До 6W TDP1 разъём DIMM; До 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s; 2 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45
X11SRAIntel Xeon W-2100 процессоры, Intel Xeon W-2200 процессоры; 1 процессорный разъём LGA-2066 (разъём R4) поддерживается, поддерживаемый TDP До 165W TDP; As Intel Xeon процессор W Family8 разъёмов DIMM; До 1TB ECC LRDIMM, DDR4-2666MT/s; До 512GB ECC RDIMM, DDR4-2666MT/s; (DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC); До 512GB регистровая ECC RDIMM, DDR4-2666MHz; До 1TB регистровая ECC LRDIMM, DDR4-2666MHz, в 8 разъёмов DIMM(DDR4-2933MHz: RDIMM Max. Ёмкость памяти 256GB регистровая ECC, LRDIMM Max. Ёмкость памяти 512GB регистровая ECC); 1 LAN с Intel PHY I219LM LAN-контроллер; 1 LAN с Aquantia 5G LAN chip AQC108
X11SATIntel Xeon процессор E3-1200 v6/v5, Intel 6-го/7-го поколения Core i3 серии, Intel 6-го/7-го поколения Core i5 серии, Intel 6-го/7-го поколения Core i7 серии; 1 процессорный разъём H4 (LGA-1151) поддерживается, поддерживаемый TDP До 95W TDP4 разъёма DIMM; До 64GB небуферизованная ECC/non-ECC UDIMM, DDR4-2400MT/s; До 64GB небуферизованная ECC/non-ECC UDIMM DDR4 2400MHz; 4 разъёма DIMM; 1 LAN с Intel Ethernet-контроллер I210-AT, + Один Intel Ethernet PHY i219LM; Один GbE LAN с Intel i210-AT, Один GbE LAN с Intel i219LM
X11SANIntel Pentium процессор N4200; 1 процессорный разъём FCBGA-1296 поддерживается, поддерживаемый TDP До 6W TDP1 разъём DIMM; До 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s; 2 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Встроенный CPU не требует установки в отдельный сокет; проверяют крепление охлаждения и обдув. Память размещают по схеме заполнения именно этой модели.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -20°C - 60°C (-4°F - 140°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X11SAA. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят Кабели интерфейсов CBL-0044L — 6 шт., Заглушка I/O MCP-260-00058-0N — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

При комплектации могут понадобиться CBL-0044L. Память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X11SAA-O

Оперативная память

Напряжение памяти
1.35V
Ёмкость и слоты памяти
1 разъём DIMM; До 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s
Ёмкость модулей DIMM
2GB, 4GB, 8GB
Количество разъёмов DIMM
1
Тип и скорость памяти
1866 MT/s non-ECC DDR3 SODIMM небуферизованная DDR3L До 8GB

Процессорная подсистема

Поддерживаемые процессоры
Intel Pentium процессор N4200; 1 процессорный разъём FCBGA-1296 поддерживается, поддерживаемый TDP До 6W TDP
Тепловой пакет CPU
До 6W
Чипсет
Система на кристалле SoC
Количество процессорных разъёмов
1

Интерфейсы и расширение

Видеовыходы
1 VGA порт(ы)
Графический контроллер
1 Intel HD Graphics порт(ы)
Порты USB
6 USB 2.0 порт(ы) (5 через внутреннюю колодку; 1 Type A)
Последовательные порты
1 COM; 2 COM
Сетевые контроллеры
2 LAN с Intel Ethernet-контроллер I210-AT
Сетевые порты
2 RJ45
Слоты PCIe
1 PCIe 2.0 x2 (в физическом слоте x8); 1x Mini-PCIe с mSATA

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: Заглушка I/O MCP-260-00058-0N
1 шт.; X11SAA standard 2U Заглушка I/O
Комплект: Кабели интерфейсов CBL-0044L
6 шт.; 57.5CM SATA плоский S-S PBF

Конструкция и условия эксплуатации

Габариты
6.7" x 6.7" (17.02cm x 17.02cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
10% - 85% (без конденсации)
Рабочая температура
0°C - 60°C (32°F - 140°F)
Температура хранения
-20°C - 60°C (-4°F - 140°F)
Форм-фактор
Mini-ITX

Накопители

SATA DOM
1 Super DOM (Disk on Module) порт с build power
Контроллер и порты SATA
SoC контроллер для 2 SATA3 (6 Gbps) портов; Marvel 88SE9230 контроллер для 4 SATA3 (6 Gbps) портов; RAID 0,1,10; 6 SATA3 (6Gbps) порт(ы)
Разъёмы M.2
Интерфейс M.2: SATA; PCIe 2.0 x2; Формат: 2280, 2242; Ключ: M-Key

Питание и охлаждение

Вентиляторы и охлаждение
2x 4-pin разъёмы вентиляторов (До 2 вентиляторов); Разъёмы вентиляторов с контролем температуры и оборотов; Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка вентиляторов для снижения шума; Регулировка оборотов вентиляторов
Дополнительные функции
1 COM в RJ45; 1 COM в RS232; 1 COM в RS485; WOL, Системное управление, RoHS, M.2 NGFF разъём, Аппаратная защита CPU при перегреве, Управление включением после восстановления питания, Разъём питания ATX, Управление питанием ACPI, Питание 12 V DC или ATX, Разъём питания 4-pin 12 V DC
Контроль напряжений
Системное управление, Контроль напряжений CPU, +5V дежурное питание, +5V, +3.3V, +12V, +1.8V
Контроль температуры
Защита CPU при перегреве
Светодиодные индикаторы
Индикатор питания
Управление питанием
Управление питанием ACPI

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperDoctor 5, Watchdog
Тип BIOS
AMI UEFI
Функции BIOS
Plug and Play (PnP); DMI 2.3; ACPI 5.0; Поддержка USB-клавиатуры; UEFI 2.4

Отзывы о товаре

deepwater11.03.2025

5/5

После замены этой платы сервер загрузился, сеть появилась, диски определились. Формат Mini ITX как раз помог собрать компактный вариант без переделки корпуса. Для старого узла это оказалось удачным решением.

Плюсы товара

Сервер загрузился после замены

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие риски совместимости возникают при установке Mini-ITX платы MBD-X11SAA-O в неверно подобранный компактный сервер?

Плата рассчитана на компактные серверные системы Supermicro и Mini-ITX. Если корпус/платформа не соответствуют, есть риск несовпадения с ожидаемой компоновкой и корректным подключением компонентов.

Почему при закупке MBD-X11SAA-O важно сверять связанное обозначение PMD-N4200 MITX вместе с основной моделью?

Карточка указывает оба идентификатора: основная модель MBD-X11SAA-O и связанное обозначение PMD-N4200 MITX. Для подбора в совместимые системы важно не перепутать требуемую модификацию.

Чем отличается выбор этой платы для «небольшого узла» от выбора стандартной серверной платы?

Изделие ориентировано на компактные решения: форм-фактор Mini-ITX и совместимость с компактными системами Supermicro. Это влияет на требования к размещению и подбору компонентов под ограниченное пространство.

Какие типовые сценарии покупки подходят для этой материнской платы?

Она подходит для сборки, замены или модернизации компактной серверной системы Supermicro, где нужна именно Mini-ITX основа и совпадение с совместимой платформой.

Как минимизировать риск ошибочной установки платы в инфраструктуру, если в проекте несколько совместимых вариантов?

Сопоставляйте не только бренд/класс серверного оборудования, но и совместимость компактных систем Supermicro, форм-фактор Mini-ITX и идентификаторы модели/обозначения (MBD-X11SAA-O и PMD-N4200 MITX).
