Артикул: MBD-X7DVL-i-O

Наличие уточняйте

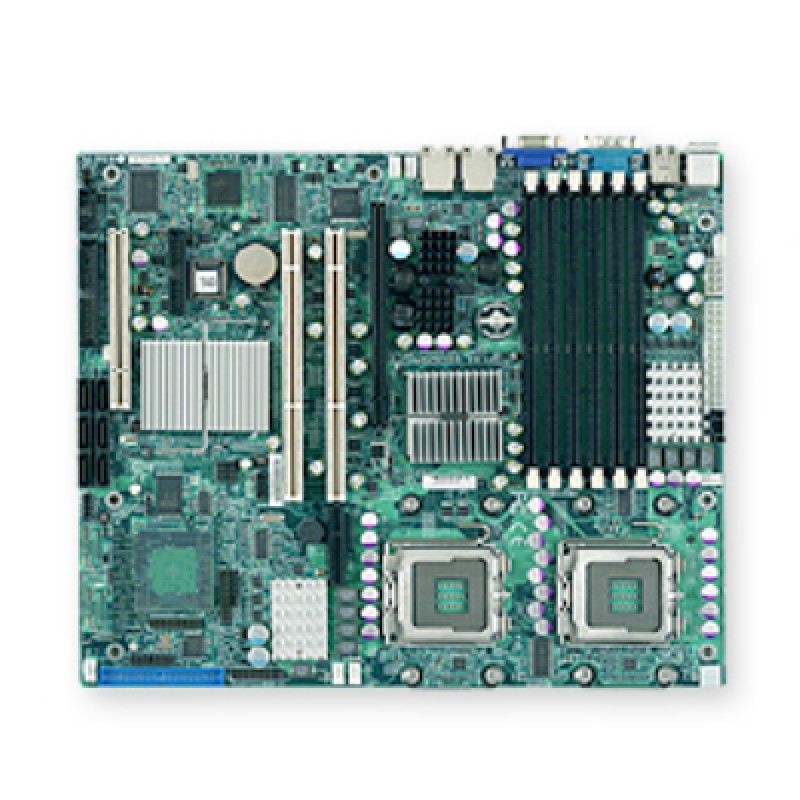

Supermicro MBD-⁠X7DVL-⁠i-⁠O - серверная материнская плата Xeon

Цена последней отгрузки со склада:

28 800 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X7DVL-i-O

Supermicro MBD-X7DVL-i-O - это серверная материнская плата для процессоров Intel Xeon с поддержкой двух сокетов LGA771 и чипсета Intel 5000V. Плата рассчитана на серверные сборки, где требуется конфигурация с двумя процессорами, поддержкой памяти DDR2 и набором интерфейсов для подключения накопителей и периферии. Форм-фактор ATX позволяет использовать модель в совместимых корпусах и серверных системах соответствующего класса.

Плата относится к линейке серверных решений Supermicro для старших платформ поколения Xeon и подходит для построения рабочих серверов, небольших вычислительных узлов и специализированных систем. Набор возможностей включает FSB 1333, шесть слотов DDR2-667, восемь портов SAS, шесть портов SATA, слоты PCI Express и видеовыход VGA, а также два гигабитных сетевых контроллера. Такая конфигурация делает модель функциональной основой для серверов, где важны подключение накопителей, сетевые интерфейсы и поддержка двухпроцессорной архитектуры.

Модель MBD-X7DVL-i-O полезна в серверных проектах, которым нужен расширенный набор встроенных интерфейсов и поддержка классической серверной платформы Supermicro. Плата ориентирована на совместимые серверные корпуса и применяется как центральный элемент системы, к которому подключаются процессоры, память, накопители и внешние устройства.

Функциональные возможности

Практическая задача X7DVL-I — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. В многопроцессорной системе память и доступ к устройствам распределяют с учётом топологии CPU. Это влияет на настройку виртуальных машин и задержки обращения к данным.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот; ( опционально: AOC-SIMLC); Условие: KVM-over-LAN not поддерживается - there is no DVO signal до IPMI слот. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:.
  • Форм-фактор и габариты: ATX; 12" x 10" (30.5cm x 25.4cm).
  • Оперативная память: Шесть 240-pin DIMM разъёма; поддержка До 24 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; No память Mirroring Поддержка.
  • Тип и режимы памяти: 667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: Два Intel (ESB2/Gilgal) 82563EB Single-Port Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов.
  • SATA: Intel ESB2 SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows только); RAID 0, 1, 10 Поддержка (Linux); Шесть Serial ATA портов; Шесть SATA hard drives поддерживается.
  • USB: 2x USB сзади портов; 2x USB Внутренний колодки для До 4-ports; Всего 6 USB 2.0 Compliant / 1.1 Compliant.
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот; ( опционально: AOC-SIMLC); Условие: KVM-over-LAN not поддерживается - there is no DVO signal до IPMI слот.
  • Охлаждение: Всего of Шесть Проприетарный 4-pin разъёмы вентиляторов supporting До 6 вентиляторов; 6x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; 3-pin вентилятор Поддержка; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением.
  • Системная логика: Intel 5000V (Blackford VS) чипсет; MCH + ESB2.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X7DVL-I подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Шесть 240-pin DIMM разъёма; поддержка До 24 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; No память Mirroring Поддержка; 667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-811TQ-520B, CSE-825MTQ-R700LPB. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X7DVL-IДва 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Шесть 240-pin DIMM разъёма; поддержка До 24 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; No память Mirroring Поддержка; Два Intel (ESB2/Gilgal) 82563EB Single-Port Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X7DVL-LДва 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Четыре 240-pin DIMM разъёма; поддержка До 16 GB 667 / 533MHz DDR2 ECC FB-DIMM память; память must be populated в pairs; Два Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X7DVL-EДва 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Шесть 240-pin DIMM разъёма; поддержка До 24 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; No память Mirroring Поддержка; Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов
X7DVL-3Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Шесть 240-pin DIMM разъёма; поддержка До 24 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; No память Mirroring Поддержка; Два Intel (ESB2/Gilgal) 82563EB Single-Port Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X7DVL-I. Суффикс -O относится к розничному исполнению Retail. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X7DVL-i-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти; поддержка Intel x4 и x8 Один Device Data Correction (SDDC)
Напряжение памяти
1.8V только; 1.5V(AMB)
Ёмкость и слоты памяти
Шесть 240-pin DIMM разъёма; поддержка До 24 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; No память Mirroring Поддержка
Ёмкость модулей DIMM
256 MB, 512 MB, 1GB, 2GB, 4GB
Контакты модуля памяти
240-pin
Тип и скорость памяти
667 / 533MHz FB-DIMM (Fully Buffered DIMM) ECC DDR2 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:
Чипсет
Intel 5000V (Blackford VS) чипсет; MCH + ESB2
Количество процессорных разъёмов
2
Системная шина
1333 / 1066 / 667 MHz system bus

Интерфейсы и расширение

COM-порты и колодки
1 Fast UART 16550 serial порт; 1 Fast UART 16550 serial колодка
Super I/O
Winbond 83627HF chip
Видеовыход VGA
1x VGA порт
Графический контроллер
XGI Volari Z7 PCI-E Graphics процессор
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Параллельный порт
1 колодка для ECP / EEP parallel порт
Порты USB
2x USB сзади портов; 2x USB Внутренний колодки для До 4-ports; Всего 6 USB 2.0 Compliant / 1.1 Compliant
Сетевые контроллеры
Два Intel (ESB2/Gilgal) 82563EB Single-Port Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45
Сетевые порты
2x RJ45 LAN портов
Слоты PCI
1x 32-bit 33MHz PCI (5V) слоты
Слоты PCI-X
1x 64-bit 133MHz PCI-X слот
Универсальный слот
1x (x8) PCI-e слот или; 1x 64-bit 133MHz PCI-X слот

Комплектация и совместимость

Исполнение поставки
Retail
Условия совместимости шасси
до ensure system stability, a 500W (minimum) ATX power supply [8-pin (+12V) и 24-pin are требуется]

Конструкция и условия эксплуатации

Габариты
12" x 10" (30.5cm x 25.4cm)
Соответствие FCC
Passed до meet FCC standard requirement
Условия эксплуатации
Рабочая температура: 10°до 35°C (50°до 95°F); Температура хранения: -40°до 70°C (-40°до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
Форм-фактор
ATX

Накопители

IDE
Один EIDE канал Поддержка до двух UDMA IDE устройств (IDE-M, IDE-S); поддержка UDMA Mode 5, PIO Mode 4, и ATA/100
Контроллер и порты SATA
Intel ESB2 SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows только); RAID 0, 1, 10 Поддержка (Linux)
Порты Serial ATA
Шесть Serial ATA портов; Шесть SATA hard drives поддерживается
Разъём дисковода
1 Floppy контроллер; 1.44 MB Поддержка

Питание и охлаждение

Вентиляторы и охлаждение
Всего of Шесть Проприетарный 4-pin разъёмы вентиляторов supporting До 6 вентиляторов; 6x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; 3-pin вентилятор Поддержка; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; SDDC Поддержка
Контроль напряжений
Мониторинг для CPU ядер, +3.3V, +5V, ±12V; 4-фазный регулятор напряжения с автоматическим определением от 0.8375V-1.60V; Adjustable CPU Clock частота Ratio
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 6x разъёмы вентиляторов; PSU I 2 C temperature sensing logic; Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
Индикатор перегрева CPU/системы; Supsend-State Indicator LED; +5V Индикатор дежурного питания
Управление питанием
Управление питанием ACPI; Принудительное выключение кнопкой питания; Wake-On-Ring (WOR) колодка; Wake-on-LAN (WOL) колодка; Настройка включения после восстановления питания; Пробуждение по вызову внутреннего или внешнего модема

Управление и безопасность

Программная совместимость
поддержка 64-bit Operating Systems; поддержка 32-bit Operating Systems
Программное обеспечение управления
опционально IPMI (Intelligent Platform Management Interface) 2.0; SuperDoctor III; Watch Dog; NMI
Тип BIOS
8Mb Flash EEPROM с Phoenix BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот; ( опционально: AOC-SIMLC); Условие: KVM-over-LAN not поддерживается - there is no DVO signal до IPMI слот
Функции BIOS
Plug and Play (PnP); SMBIOS 2.3; DMI 2.3; PCI 2.2; ACPI 1.0; BIOS rescue hot keys; Поддержка USB-клавиатуры; Аппаратная защита BIOS

Отзывы о товаре

Олег Панов03.02.2025

4/5

Меняли старую двухсокетную плату, поэтому важен был именно такой формат. После сборки сервер запустился, память DDR2 увиделась, диски тоже определились. Старый корпус менять не пришлось, что было удобно.

Плюсы товара

Подошла для старой серверной платформы

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Перед сборкой двухпроцессорного сервера на MBD-X7DVL-i-O что нужно проверить, чтобы плата действительно поддержала вашу CPU-конфигурацию?

Убедитесь, что процессоры подходят под сокет 2×LGA771 и что вы планируете двухпроцессорную сборку: плата рассчитана на 2 сокета LGA771 и Intel Xeon.

Как согласовать выбор памяти DDR2-667 с задачами по объему и режимам, чтобы избежать проблем при сборке?

Плата поддерживает 6 слотов под DDR2-667. При планировании объема и состава модулей важно учитывать число слотов и совместимость модулей с DDR2-667, чтобы корректно собрать конфигурацию.

Если в системе нужна связка накопителей SAS и SATA, какие нюансы лучше учесть на этапе подбора контроллеров и корзин?

На плате есть 8×SAS и 6×SATA. При проектировании распределяйте диски по доступным интерфейсам и планируйте кабельную/корзинную часть под нужное количество SAS и SATA.

Как влияет наличие двух гигабитных LAN-контроллеров на проектирование сетевого подключения сервера?

Наличие 2×Gigabit LAN дает два отдельных сетевых интерфейса. При настройке сети продумайте, как распределять трафик между интерфейсами (например, для разделения задач или резервирования) в рамках возможностей вашей сетевой инфраструктуры.

Какие ограничения по расширению и видео стоит учесть, если вы планируете серверную сборку без дополнительных карт?

Плата имеет PCIe для расширений и встроенный VGA-видеовыход. Если вам нужна специфическая графика/консоль или большее число интерфейсов расширения, планируйте их через PCIe-слоты и сопоставляйте с вашей конфигурацией.
