Артикул: MBD-H8DA6+-F-O

Наличие уточняйте

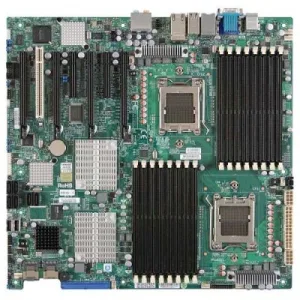

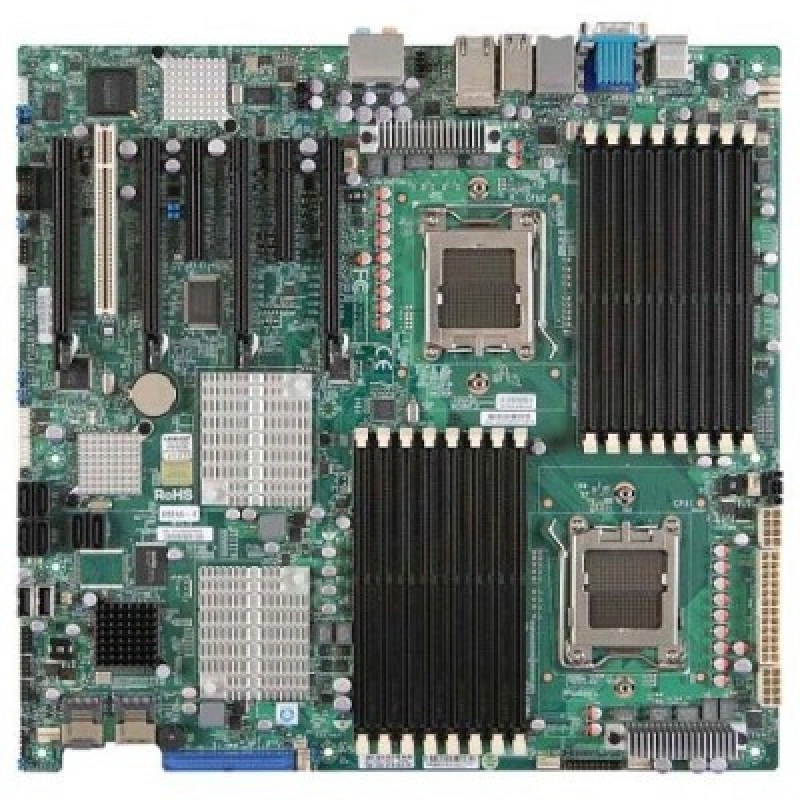

Supermicro MBD-⁠H8DA6+-⁠F-⁠O материнская плата

Цена последней отгрузки со склада:

83 300 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-H8DA6+-F-O

Supermicro MBD-H8DA6+-F-O - материнская плата для серверных систем Supermicro. Модель относится к серверным комплектующим и используется как основа для сборки совместимой платформы с процессорной подсистемой, памятью, интерфейсами подключения и другими узлами серверного оборудования. Артикул MBD-H8DA6+-F-O является полным обозначением изделия.

Плата предназначена для установки в серверные конфигурации, где требуется совместимость с фирменной экосистемой Supermicro и построение системы на базе серверной материнской платы. Код модели сохраняет все значимые символы, включая знак плюс, который входит в официальное обозначение изделия.

Модель применяют в серверных сборках, где материнская плата является центральным компонентом платформы и задает возможности по процессорной подсистеме, подсистеме памяти, подключению накопителей, плат расширения и сервисных функций. Для этой позиции в исходных данных не указаны дополнительные параметры, поэтому описание отражает именно тип товара и его роль в серверной системе.

Функциональные возможности

Функциональность H8DA6+-F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM over LAN Поддержка; Winbond WPCM450 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: Два 1207-pin разъём F; Поддержка до двух 6-ядерные / 4-ядерные AMD Opteron 2000 серии**; HT3.0 Link Поддержка.
  • Форм-фактор и габариты: Enhanced Extended ATX; 13.68" x 13.05" (34.8cm x 33.2cm).
  • Оперативная память: Sixteen 240-pin DIMM разъёма; Поддержка До 128GB DDR2 800/667/533 MHz память *; Два канал шина памяти; Один или Два (recommended) канал память Поддержка; для Два CPUs: Recommended that память be populated equally в adjacent память banks.
  • Тип и режимы памяти: DDR2 800/667/533 MHz регистровая ECC SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI.
  • SATA: AMD SP5100 (RAID 0, 1, 10); 6x SATA2.0 (3Gb/s) портов.
  • SAS: LSI 2008 8 порт SAS2 контроллер; RAID 0, 1, 10; RAID 5 опционально; опционально: AOC-SAS2-RAID5-KEY RAID 5 Поддержка; Integrated LSI 2008 SAS2 Controller; Восемь Serial Attached SCSI (SAS) портов; Each SAS порт поддержка До 4 SAS / SATA drives.
  • PCIe: 4x PCI-e 2.0 x16; 2x PCI-e 2.0 x4 (в физическом слоте x8).
  • USB: 10x USB 2.0 портов; 6x сзади / 2x колодка / 2x type A.
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM over LAN Поддержка; Winbond WPCM450 BMC.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро H8DA6+-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два 1207-pin разъём F; Поддержка до двух 6-ядерные / 4-ядерные AMD Opteron 2000 серии**; HT3.0 Link Поддержка. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Sixteen 240-pin DIMM разъёма; Поддержка До 128GB DDR2 800/667/533 MHz память *; Два канал шина памяти; Один или Два (recommended) канал память Поддержка; для Два CPUs: Recommended that память be populated equally в adjacent память banks; DDR2 800/667/533 MHz регистровая ECC SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-747TG-R1400B-SQ. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
H8DA6+-FДва 1207-pin разъём F; Поддержка до двух 6-ядерные / 4-ядерные AMD Opteron 2000 серии**; HT3.0 Link ПоддержкаSixteen 240-pin DIMM разъёма; Поддержка До 128GB DDR2 800/667/533 MHz память *; Два канал шина памяти; Один или Два (recommended) канал память Поддержка; для Два CPUs: Recommended that память be populated equally в adjacent память banks; Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
H8DAI+-FДва 1207-pin разъём F; Поддержка до двух 6-ядерные / 4-ядерные AMD Opteron 2000 серии**; HT3.0 Link ПоддержкаSixteen 240-pin DIMM разъёма; Поддержка До 128GB DDR2 800/667/533 MHz память *; Два канал шина памяти; Один или Два (recommended) канал память Поддержка; для Два CPUs: Recommended that память be populated equally в adjacent память banks; Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
H8DG6-FДва 1944-pin разъём G34; Поддержка до двух 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link Поддержка16 DIMM разъёма; поддержка До 512GB регистровая ECC или 128GB небуферизованная ECC/non-ECC DDR3 1600/1333/1066 SDRAM в 16 DIMM; Четыре канал шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; See Detailed память Поддержка Matrix; Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
H8DGU-FДва 1944-pin разъём G34; Поддержка до двух 16/12/8/4-Core ready AMD Opteron 6000 серии; HT3.0 Link Поддержка16 DIMM разъёма; поддержка До 512GB регистровая ECC или 128GB небуферизованная ECC/non-ECC 1600/1333/1066 SDRAM в 16 DIMM; Четыре канал шина памяти; для Два CPUs: Recommended that память be populated equally в adjacent память banks; See Detailed память Поддержка Matrix; Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка; 2 RJ45 LAN портов; 1x RJ45 Выделенная LAN поддержка IPMI

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата H8DA6+-F. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят Retention BKT-0012L — 2 шт., I/O Cable 1 CBL-0044L — 4 шт., I/O Cable 2 CBL-0097L-02 — 2 шт., I/O Cable 3 CBL-010L — 1 шт., I/O Cable 4 CBL-036L-03 — 1 шт., Driver Disk CDR-APLUS2 — 1 шт., Заглушка I/O MCP-260-00025-0N — 1 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

При комплектации могут понадобиться CBL-0044L, CBL-0097L-02. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-H8DA6+-F-O

Оперативная память

Напряжение памяти
1.8V только
Ёмкость и слоты памяти
Sixteen 240-pin DIMM разъёма; Поддержка До 128GB DDR2 800/667/533 MHz память *; Два канал шина памяти; Один или Два (recommended) канал память Поддержка; для Два CPUs: Recommended that память be populated equally в adjacent память banks
Ёмкость модулей DIMM
256 MB, 512 MB, 1GB, 2GB, 4GB, 8GB
Контакты модуля памяти
240-pin
Тип и скорость памяти
DDR2 800/667/533 MHz регистровая ECC SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Два 1207-pin разъём F; Поддержка до двух 6-ядерные / 4-ядерные AMD Opteron 2000 серии**; HT3.0 Link Поддержка
Чипсет
Два AMD чипсет SR5690 + SP5100
Количество процессорных разъёмов
2

Интерфейсы и расширение

Super I/O
Winbond 83627DHG chip
Видеовыход VGA
Matrox G200eW 16MB DDR2; 1x VGA порт
Звуковая подсистема
HD Audio ALC888
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Порты USB
10x USB 2.0 портов; 6x сзади / 2x колодка / 2x type A
Последовательные порты
1x Fast UART 16550 serial порт; 1x serial порт колодка
Сетевые контроллеры
Intel 82576 контроллер, Двухпортовый Gigabit Ethernet; 10/100/1000BASE-T Поддержка
Сетевые порты
2 RJ45 LAN портов; 1 RJ45 Выделенная LAN поддержка IPMI
Слоты PCI
1x PCI 32-bit 33MHz слот
Слоты PCIe
4x PCI-e 2.0 x16; 2x PCI-e 2.0 x4 (в физическом слоте x8)

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: Driver Disk CDR-APLUS2
1 шт.; DRIVER CD для AMD SP5100 чипсет MB
Комплект: I/O Cable 1 CBL-0044L
4 шт.; 57.5CM SATA плоский S-S PBF
Комплект: I/O Cable 2 CBL-0097L-02
2 шт.; 79536-3220,50CM IPASS до 4 SATA,PB FREE
Комплект: I/O Cable 3 CBL-010L
1 шт.; 9 PIN SERIAL порт DTK CABLE, LF
Комплект: I/O Cable 4 CBL-036L-03
1 шт.; 18" ATA 133/100/66 3-DROP TPE CABLE, PBF
Комплект: Retention BKT-0012L
2 шт.; RETENTION MODULE для AMD CPU разъём F,ROHS
Комплект: Заглушка I/O MCP-260-00025-0N
1 шт.; Стандартная заглушка I/O для X8DAH+ MB
Комплект: Материнская плата MBD-H8DA6+-F
1 шт.; H8DA6+-F Материнская плата: MBD-H8DA6+-F-O (retail) / MBD-H8DA6+-F-B (bulk)

Конструкция и условия эксплуатации

Габариты
13.68" x 13.05" (34.8cm x 33.2cm)
Соответствие FCC
Passed до meet FCC standard requirement
Соответствие RoHS
RoHS Compliant 5/6, Server Exemption
Условия эксплуатации
Рабочая температура: 10°C до 35°C (50°F до 95°F); Температура хранения: -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5% до 95% (без конденсации)
Форм-фактор
Enhanced Extended ATX

Накопители

IDE
Один EIDE канал Поддержка До Два UDMA IDE устройств; поддержка UDMA Mode 5; поддержка PIO Mode 4; поддержка ATA 100/133
Контроллер и порты SAS
LSI 2008 8 порт SAS2 контроллер; RAID 0, 1, 10; RAID 5 опционально; опционально: AOC-SAS2-RAID5-KEY RAID 5 Поддержка; Integrated LSI 2008 SAS2 Controller; Восемь Serial Attached SCSI (SAS) портов; Each SAS порт поддержка До 4 SAS / SATA drives
Контроллер и порты SATA
AMD SP5100 (RAID 0, 1, 10); 6x SATA2.0 (3Gb/s) портов

Питание и охлаждение

Вентиляторы и охлаждение
Контроль оборотов до 8 вентиляторов; До Восемь 4-pin разъёмы вентиляторов; Контроль оборотов для регулировки скорости; 3-pin вентилятор Поддержка (без регулировки оборотов); Регулировка вентиляторов для снижения шума (4-pin вентилятор только); Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
1 SATA DOM power разъём; Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг Напряжения ядер CPU, +1.8V, +3.3V, +5V, ±12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, HT, память, чипсет; Импульсный регулятор напряжения CPU
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 8x разъёмы вентиляторов; I 2 C Temperature Sensing Logic
Светодиодные индикаторы
Индикатор перегрева CPU/системы; +5V Индикатор дежурного питания
Управление питанием
Управление питанием ACPI; Wake-on-LAN (WOL) колодка; Включение с клавиатуры из Soft-Off; Управление включением после восстановления питания

Управление и безопасность

Программное обеспечение управления
IPMI (Intelligent Platform Management Interface) 2.0; Super Doctor III
Тип BIOS
16Mb SPI Flash ROM с AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM over LAN Поддержка; Winbond WPCM450 BMC
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 2.0; Поддержка USB-клавиатуры; SMBIOS 2.3

Отзывы о товаре

Владислав Воробьев13.04.2026

5/5

Собрали на этой плате сервер под расчетные задачи. После запуска система увидела процессор и память, дальше все спокойно поднялось и сейчас работает без лишних настроек. Для такого класса платы это хороший вариант, особенно когда нужен понятный старт без долгой возни.

Плюсы товара

Сервер запустился и сразу увидел память

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие риски возникают при замене материнской платы на MBD-H8DA6+-F-O, если в сервере не совпадают совместимые узлы SuperMicro?

Материнская плата рассчитана на серверные системы SuperMicro, поэтому при замене важно проверить совместимость с остальными узлами платформы, иначе могут появиться проблемы с распознаванием/работоспособностью конфигурации.

Что нужно учесть при планировании сборки: насколько материнская плата задает логику компоновки процессора, памяти и подключаемых устройств?

Так как материнская плата является центральным компонентом платформы, она определяет базовую совместимость для процессорной подсистемы, памяти и подключения устройств, поэтому подбор комплектующих следует делать «в связке» с ней.

Почему при заказе именно MBD-H8DA6+-F-O критично не путать модификацию, даже если в целом категория «материнская плата» совпадает?

Точная модификация задает совместимость с конкретной серверной платформой SuperMicro. Ошибка в обозначении может привести к несовпадению требований к серверной сборке.

Какие признаки несоответствия нужно проверять перед установкой платы, чтобы не столкнуться с неработоспособностью после замены?

Перед заменой стоит сверить соответствие платы заявленному назначению «серверные системы SuperMicro» и точному артикулу, а также убедиться, что остальная компоновка сервера рассчитана на эту платформу.

Если ваша цель — ремонт или обслуживание, как этот компонент обычно вписывается в процесс восстановления работоспособности сервера?

Плата используется при сборке и обслуживании серверов SuperMicro и подходит как замена базового узла в совместимых конфигурациях, поэтому ее подбирают под конкретную серверную платформу.
