Артикул: MBD-X7DAE-B

Наличие уточняйте

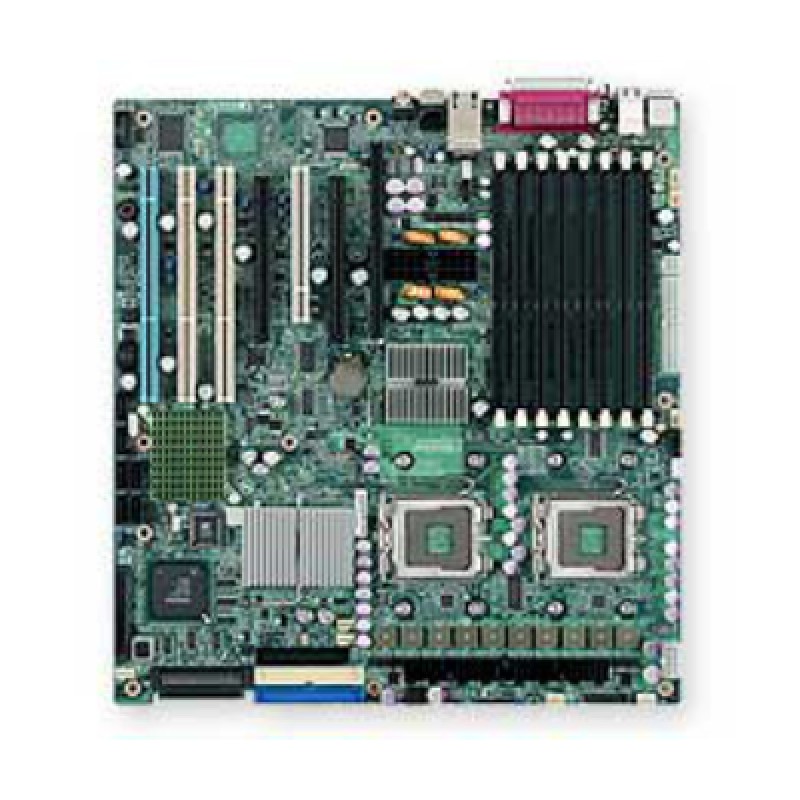

Supermicro MBD-⁠X7DAE-⁠B материнская плата для серверов

Цена последней отгрузки со склада:

40 300 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X7DAE-B

Supermicro MBD-X7DAE-B - серверная материнская плата для построения рабочих и серверных систем на базе двух процессоров Intel Xeon. Модель использует набор системной логики Intel 5000X и рассчитана на платформу с разъемами LGA2011, поддержкой процессоров Dual Xeon и работой с памятью DDR2-533/667. Такая конфигурация подходит для задач, где требуется серверная архитектура с несколькими процессорами, расширенными возможностями хранения и сетевого подключения.

Плата оснащена слотом PCI-E x16, шестью портами SATA и двумя сетевыми интерфейсами LAN, а также не имеет встроенного видео. Благодаря этому MBD-X7DAE-B ориентирована на сборку серверов и специализированных систем, где важны совместимость с серверным корпусом, стабильное подключение накопителей и возможность подключения по сети через два контроллера. Поддержка частот FSB 667 / 1066 / 1333 делает платформу гибкой в рамках совместимых процессоров и серверной конфигурации.

Материнская плата Supermicro MBD-X7DAE-B применяется как основа серверных сборок, где требуются два процессорных сокета, несколько SATA-накопителей, сетевые подключения и один слот расширения PCI-E x16. Формат платы и набор интерфейсов рассчитаны на применение в серверных платформах Supermicro и совместимых системах, где важны проверенные компоненты и понятная конфигурация под конкретную нагрузку.

Функциональные возможности

Плата X7DAE задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. При двух и более CPU доступная суммарная память ещё не описывает её локальность. Для равномерной работы узлов важно согласовать заполнение DIMM и размещение нагрузки.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот (SIMLP); ( опционально: AOC-SIMLP-B); ( опционально: AOC-SIMLP-3) с 3rd LAN Поддержка; Условие: KVM-over-LAN not поддерживается - there is no DVO signal до IPMI слот. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

  • Процессорная подсистема: Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:.
  • Форм-фактор и габариты: Extended ATX; 12" x 13.05" (30.5cm x 33.2cm).
  • Оперативная память: Восемь 240-pin DIMM разъёма; поддержка До 32 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается.
  • Тип и режимы памяти: 667 / 533MHz FB-DIMM (Fully Buffered DIMM) DDR2 ECC SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов.
  • SATA: ESB2 SATAII Controller; RAID 0, 1, 5, 10 Поддержка (Windows только); RAID 0, 1, 10 Поддержка (Linux); Шесть Serial ATA портов; Шесть SATA hard drives поддерживается.
  • PCIe: 1 (x16) PCI-e слот; 1 (x4) PCI-et (using x16) слот.
  • USB: 4x USB сзади портов; 1x USB Внутренний колодка; 6 Всего USB портов, 2.0 Compliant / 1.1 Compliant.
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот (SIMLP); ( опционально: AOC-SIMLP-B); ( опционально: AOC-SIMLP-3) с 3rd LAN Поддержка; Условие: KVM-over-LAN not поддерживается - there is no DVO signal до IPMI слот.
  • Охлаждение: Всего of Восемь 4-pin вентиляторов; 8x вентиляторов с состояние мониторинг; Контроль оборотов для регулировки скорости; Поддержка 3-pin вентиляторов; Регулировка вентиляторов для снижения шума.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X7DAE подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Восемь 240-pin DIMM разъёма; поддержка До 32 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается; 667 / 533MHz FB-DIMM (Fully Buffered DIMM) DDR2 ECC SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X7DAEДва 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Восемь 240-pin DIMM разъёма; поддержка До 32 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается; Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов
X7DVA-EДва 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Шесть 240-pin DIMM разъёма; поддержка До 24 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; No память Mirroring Поддержка; Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов
X7DAL-EДва 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:Шесть 240-pin DIMM разъёма; поддержка До 24 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается; Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов
X7DWEДва 771-pin LGA разъёма; поддержка До Два Intel 64-bit Xeon процессор(ы) of same type below:; Условие: Поддержка процессоры с Max TDP < 100WЧетыре 240-pin DIMM разъёма; поддержка До 32 GB 800* / 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Sparing поддерживается; Intel 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking; 2x RJ45 LAN портов

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X7DAE. Суффикс -B обозначает исполнение Bulk для комплектации системы. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X7DAE-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти; поддержка Intel x4 и x8 Один Device Data Correction (SDDC)
Напряжение памяти
1.8V только; 1.5V(AMB)
Ёмкость и слоты памяти
Восемь 240-pin DIMM разъёма; поддержка До 32 GB 667 / 533MHz DDR2 ECC FB-DIMM память; Два branch шина памяти; память must be populated в pairs; память Mirroring поддерживается
Ёмкость модулей DIMM
512 MB, 1GB, 2GB, 4GB
Контакты модуля памяти
240-pin
Тип и скорость памяти
667 / 533MHz FB-DIMM (Fully Buffered DIMM) DDR2 ECC SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Два 771-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:
Чипсет
Intel 5000X (GreenCreek) чипсет; MCH + PXH-V + ESB2
Количество процессорных разъёмов
2
Системная шина
1333 / 1066 / 667 MHz system bus
Тактовый генератор
CK410B chip

Интерфейсы и расширение

COM-порты и колодки
1 Fast UART 16550 serial порт; 1 Fast UART 16550 serial колодка
Super I/O
Winbond 83627HF chip
Звуковая подсистема
AC97 Audio
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Параллельный порт
1 ECP / EEP parallel порт
Порты USB
4x USB сзади портов; 1x USB Внутренний колодка; 6 Всего USB портов, 2.0 Compliant / 1.1 Compliant
Сетевые контроллеры
Intel (ESB2/Gilgal) 82563EB Двухпортовый Gigabit Ethernet-контроллер; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; Intel I/OAT Поддержка fast, scaleable, и reliable networking
Сетевые порты
2x RJ45 LAN портов
Слоты PCI
1x 32-bit 33MHz PCI (5V) слот
Слоты PCI-X
2x 64-bit 133/100MHz PCI-X (3.3V) слоты; 1x 64-bit 100MHz PCI-X (3.3V) слот
Слоты PCIe
1 (x16) PCI-e слот; 1 (x4) PCI-et (using x16) слот

Комплектация и совместимость

Исполнение поставки
Bulk
Условия совместимости шасси
до ensure system stability, a 500W (minimum) ATX power supply [4-pin (+12V), 8-pin (+12V) и 24-pin are требуется]

Конструкция и условия эксплуатации

Габариты
12" x 13.05" (30.5cm x 33.2cm)
Соответствие FCC
Class B
Условия эксплуатации
Рабочая температура: 10°до 35°C (50°до 95°F); Температура хранения: -40°до 70°C (-40°до 158°F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
Форм-фактор
Extended ATX

Накопители

IDE
Один EIDE канал Поддержка до двух UDMA IDE устройств(IDE-M, IDE-S) including CF card; поддержка UDMA Mode 5, PIO Mode 4, и ATA/100; Compact Flash (40-pin разъём, IDE 1, Один канал) слот
Контроллер и порты SATA
ESB2 SATAII Controller; RAID 0, 1, 5, 10 Поддержка (Windows только); RAID 0, 1, 10 Поддержка (Linux)
Порты Serial ATA
Шесть Serial ATA портов; Шесть SATA hard drives поддерживается
Разъём дисковода
1 Floppy контроллер; 1.44 MB, 2.88 MB

Питание и охлаждение

Вентиляторы и охлаждение
Всего of Восемь 4-pin вентиляторов; 8x вентиляторов с состояние мониторинг; Контроль оборотов для регулировки скорости; Поддержка 3-pin вентиляторов; Регулировка вентиляторов для снижения шума
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, -12V & +5V дежурное питание, VBAT; CPU Core 5-фазы импульсного регулятора напряжения с auto-sense from 0.8375V-1.60V
Контроль температуры
мониторинг для CPU и chassis, environment; Защита CPU при перегреве; PSU I 2 C temperature sensing logic; Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
Индикатор перегрева CPU/системы
Управление питанием
Управление питанием ACPI; Wake-On-Ring (WOR) колодка; Wake-on-LAN (WOL) колодка; Настройка включения после восстановления питания; Внутренний/External modem remote ring-on

Управление и безопасность

Программная совместимость
поддержка 64-bit Operating Systems; поддержка 32-bit Operating Systems
Программное обеспечение управления
опционально IPMI (Intelligent Platform Management Interface) v2.0; SuperDoctor III; Watch Dog; NMI
Тип BIOS
8Mb Flash EEPROM с Phoenix BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; 200-pin IPMI слот (SIMLP); ( опционально: AOC-SIMLP-B); ( опционально: AOC-SIMLP-3) с 3rd LAN Поддержка; Условие: KVM-over-LAN not поддерживается - there is no DVO signal до IPMI слот
Функции BIOS
Plug and Play (PnP); SMBIOS 2.3; DMI 2.1; PCI 2.2; ACPI 1.0; PCI-X 1.0; Поддержка USB-клавиатуры; Аппаратная защита BIOS

Отзывы о товаре

Валерия Борисова17.06.2025

5/5

Плату ставили в сервер с двумя Xeon и старой памятью DDR2. После замены увидели оба процессора, шесть SATA и два LAN, потом система загрузилась без долгой настройки. Больше всего понравилось, что не пришлось менять всю конфигурацию. Для восстановления старого сервера подошла хорошо.

Плюсы товара

Подняли старый сервер без лишних переделок

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие риски несовместимости связаны с процессорной платформой Dual Xeon и сокетами?

Плата предназначена для Dual Xeon и использует платформу Supermicro. Перед установкой важно подтвердить, что ваши процессоры рассчитаны на нужный серверный сокет и соответствуют этой платформе, иначе система не соберется корректно.

Чем критична память DDR2 для этой платы, и что проверить при замене модулей?

Поддерживается DDR2-533/667. При замене памяти нужно подбирать модули DDR2 с нужными режимами, иначе конфигурация может не заработать или работать не так, как ожидается.

Планируете хранение с RAID: как избежать ошибочного выбора режимов и интерфейса?

На плате 6 портов SATA и она рассчитана на серверную подсистему с SATA-накопителями. Если ваши диски/контроллеры рассчитаны на другой тип интерфейса или другой RAID-уровень, это нужно согласовать заранее до сборки.

Если важна расширяемость, какие ограничения по PCIe нужно учитывать при выборе плат расширения?

Предусмотрен 1 слот PCIe x16. При выборе сетевых карт, контроллеров или других плат расширения нужно учитывать, что доступный слот имеет фиксированное размещение и формат линий.

Какие особенности связаны с отсутствием встроенного видео, если вы рассчитываете на локальную отладку?

На плате указано «без встроенного видео». Для локального вывода при настройке и сервисных работах вам, как правило, потребуется отдельный видеовывод через подключаемую видеокарту/решение, иначе вывести изображение будет нечем.
