Артикул: MBD-X7SPA-HF-O

Наличие уточняйте

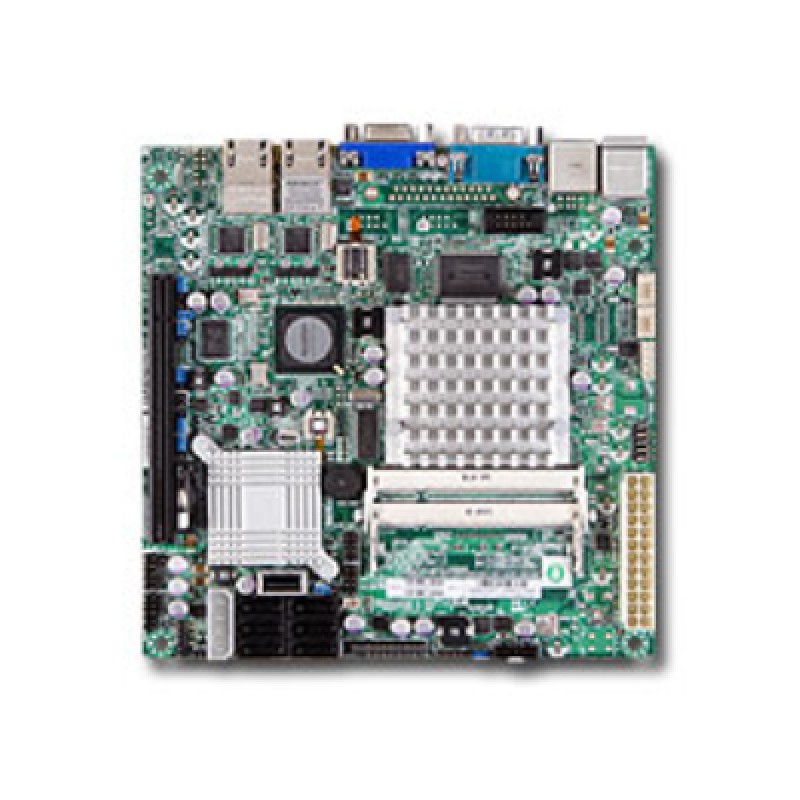

Материнская плата Supermicro MBD-⁠X7SPA-⁠HF-⁠O Mini-⁠ITX

Цена последней отгрузки со склада:

30 000 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X7SPA-HF-O

Материнская плата Supermicro MBD-X7SPA-HF-O построена на платформе Atom D510 и относится к формату Mini ITX. Это серверная материнская плата для компактных систем, в которой уже предусмотрены встроенные компоненты для базовой сетевой и графической функциональности. Модель ориентирована на создание небольших серверов, специализированных рабочих узлов и компактных платформ, где важны интеграция основных интерфейсов и экономичное размещение компонентов.

Конфигурация платы включает чипсет iICH9R, сетевой контроллер i82574L, интерфейс DMI, два слота DDR2 SO-DIMM, шесть портов SATA, видеовыход VGA и два сетевых порта Glan. Такое сочетание характеристик делает плату удобной основой для серверных и встраиваемых сборок, где нужен набор стандартных интерфейсов без избыточного расширения. Форм-фактор Mini ITX упрощает размещение в компактных корпусах и стойках малого размера.

Модель MBD-X7SPA-HF-O относится к серверным платам Supermicro и может использоваться как основа для систем с небольшим количеством компонентов, но с сохранением типовых возможностей подключения накопителей, оперативной памяти и периферии. Для этой платы важны совместимость с процессором Atom D510, наличие двух сетевых портов и набор встроенных интерфейсов, позволяющих собрать готовую систему без установки большого числа дополнительных карт.

Функциональные возможности

При проектировании сервера на X7SPA-HF сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. SoC позволяет построить компактный узел с интегрированной вычислительной частью. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Winbond WPCM450 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

  • Процессорная подсистема: Intel Atom D510 процессор.
  • Форм-фактор и габариты: Mini-ITX; 6.7" x 6.7" (17.02cm x 17.02cm).
  • Оперативная память: Два 200-pin SO-DIMM разъёма; поддержка До 4 GB of небуферизованная, non-ECC DDR2 667MHz SO-DIMM (Один канал).
  • Тип и режимы памяти: DDR2 667MHz небуферизованная, non-ECC SO-DIMM.
  • Сеть: 2x Intel 82574L Gigabit Ethernet; поддержка 10BASE-T, 100/1000BASE-TX, выход RJ45; 2x RJ45 LAN порт.
  • SATA: Intel ICH9R SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows только); 6 Serial ATA портов ( 3Gbps).
  • PCIe: 1 (x4) PCI-Express (в физическом слоте x16).
  • USB: 8x USB 2.0 / 1.1 compatible; 2 сзади + 3 колодки (5 портов) + 1 Type A разъём.
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Winbond WPCM450 BMC.
  • Охлаждение: Всего of Два 4-pin разъёмы вентиляторов; 2 x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; состояние monitor для on / off управление; Поддержка 3-pin вентиляторов (without скорость управление); Регулировка вентиляторов для снижения шума; Широтно-импульсное управление (PWM) вентилятор conn..

Сценарии применения

Эта компоновка подходит для проектов, где интегрированная вычислительная часть позволяет сократить число отдельных компонентов. В качестве рабочих задач можно рассматривать хранение данных, сбор телеметрии или сетевую обработку. Условия окружающей среды и охлаждение включают в требования к готовому устройству.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X7SPA-HF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Atom D510 процессор. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Два 200-pin SO-DIMM разъёма; поддержка До 4 GB of небуферизованная, non-ECC DDR2 667MHz SO-DIMM (Один канал); DDR2 667MHz небуферизованная, non-ECC SO-DIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-502L-200B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X7SPA-HFIntel Atom D510 процессорДва 200-pin SO-DIMM разъёма; поддержка До 4 GB of небуферизованная, non-ECC DDR2 667MHz SO-DIMM (Один канал); 2x Intel 82574L Gigabit Ethernet; поддержка 10BASE-T, 100/1000BASE-TX, выход RJ45; 2x RJ45 LAN порт
X7SPA-HIntel Atom D510 процессорДва 200-pin SO-DIMM разъёма; поддержка До 4 GB of небуферизованная, non-ECC DDR2 667MHz SO-DIMM (Один канал); 2x Intel 82574L Gigabit Ethernet; поддержка 10BASE-T, 100/1000BASE-TX, выход RJ45; 2x RJ45 LAN порт
X7SPE-HFIntel Atom D510 процессорДва 200-pin SO-DIMM слоты; поддержка До 4 GB of небуферизованная, non-ECC DDR2 667MHz SO-DIMM (Один канал); 2x Intel 82574L Gigabit Ethernet; поддержка 10BASE-T, 100/1000BASE-TX, выход RJ45; 2x RJ45 LAN порт
X7SLA-HIntel Atom 330 2-ядерные 1.6GHz процессорДва 240-pin DIMM разъёма; поддержка До 2 GB of небуферизованная, non-ECC DDR2 667*/533/400MHz память (Один / Два канал); 2x Realtek RTL8111C-GR Gigabit Ethernet; поддержка 10BASE-T, 100/1000BASE-TX, выход RJ45; 2x RJ45 LAN порт

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Встроенный CPU не требует установки в отдельный сокет; проверяют крепление охлаждения и обдув. Память размещают по схеме заполнения именно этой модели.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата X7SPA-HF. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят X7SPA-HF MBD-X7SPA-HF-O — 1 шт., I/O Cable 1 CBL-0044L — 2 шт., Screw Bag FST-SCRW-0010 — 1 шт., Заглушка I/O MCP-260-00039-0N — 1 шт., Manual MNL-1166-QRG — 1 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

При комплектации могут понадобиться MBD-X7SPA-HF-O, CBL-0044L. Память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X7SPA-HF-O

Оперативная память

Напряжение памяти
1.8V только
Ёмкость и слоты памяти
Два 200-pin SO-DIMM разъёма; поддержка До 4 GB of небуферизованная, non-ECC DDR2 667MHz SO-DIMM (Один канал)
Ёмкость модулей DIMM
256 MB, 512 MB, 1 GB, 2GB
Контакты модуля памяти
200-pin
Тип и скорость памяти
DDR2 667MHz небуферизованная, non-ECC SO-DIMM

Процессорная подсистема

Поддерживаемые процессоры
Intel Atom D510 процессор
Чипсет
Intel ICH9R; Intel 82574L
Системная шина
DMI

Интерфейсы и расширение

Super I/O
Winbond 83627DHG chip
Видеовыход VGA
D-Sub 15
Графический контроллер
Встроенный Matrox G200eW video
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Порты USB
8x USB 2.0 / 1.1 compatible; 2 сзади + 3 колодки (5 портов) + 1 Type A разъём
Последовательные порты
1x Fast UART 16550 serial порт; 1x Serial колодка
Сетевые контроллеры
2x Intel 82574L Gigabit Ethernet; поддержка 10BASE-T, 100/1000BASE-TX, выход RJ45
Сетевые порты
2x RJ45 LAN порт
Слоты PCIe
1 (x4) PCI-Express (в физическом слоте x16)

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: I/O Cable 1 CBL-0044L
2 шт.; 57.5CM SATA плоский S-S PBF
Комплект: Manual MNL-1166-QRG
1 шт.; X7SPA/X7SPE Краткое руководство
Комплект: Screw Bag FST-SCRW-0010
1 шт.; STAND-OFF, H=3MM, 2PCS/BAG
Комплект: X7SPA-HF MBD-X7SPA-HF-O
1 шт.; X7SPA-HF Материнская плата
Комплект: Заглушка I/O MCP-260-00039-0N
1 шт.; STANDARD SIZE Заглушка I/O для X8SIA

Конструкция и условия эксплуатации

Габариты
6.7" x 6.7" (17.02cm x 17.02cm)
Соответствие FCC
Class B
Условия эксплуатации
Рабочая температура: 0°до 55°C; Температура хранения: -40°до 70°C; Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
Форм-фактор
Mini-ITX

Накопители

Контроллер и порты SATA
Intel ICH9R SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows только)
Порты Serial ATA
6 Serial ATA портов ( 3Gbps)

Питание и охлаждение

Вентиляторы и охлаждение
Всего of Два 4-pin разъёмы вентиляторов; 2 x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; состояние monitor для on / off управление; Поддержка 3-pin вентиляторов (without скорость управление); Регулировка вентиляторов для снижения шума; Широтно-импульсное управление (PWM) вентилятор conn.
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; SDDC Поддержка
Контроль напряжений
Мониторинг для CPU ядер, +3.3V, +5V, +12V, +3.3V дежурное питание, VBAT, память, чипсет; CPU Core 1-фазы импульсного регулятора напряжения с auto-sense from 0.8375V-1.6000V
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 2 x разъёмы вентиляторов; Измерение температуры через I2C; Поддержка Thermal Monitor 2 (TM2)
Светодиодные индикаторы
Индикатор перегрева CPU/системы
Управление питанием
ACPI/APM Управление питанием; Принудительное выключение кнопкой питания; Suspend to RAM (STR); Управление включением после восстановления питания; Пробуждение по вызову внутреннего или внешнего модема

Управление и безопасность

Программное обеспечение управления
IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка; SuperDoctor III; Watch Dog
Тип BIOS
8Mb Flash EEPROM с AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Winbond WPCM450 BMC
Функции BIOS
Plug and Play (PnP); DMI 2.3; PCI 2.2; ACPI 1.0 / 2.0 / 3.0; Поддержка USB-клавиатуры; SMBIOS 2.3

Отзывы о товаре

trailfox7614.03.2025

4/5

Нужна была компактная плата под небольшой сервер на Atom D510. После установки система увидела два сетевых порта и шесть SATA, а место в корпусе осталось с запасом. Для такой миниатюрной сборки это оказался очень практичный вариант.

Плюсы товара

Компактная плата с двумя сетями

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ограничения по накопителям нужно учесть, чтобы не упереться в нехватку SATA-разъемов на MBD-X7SPA-HF-O?

На плате предусмотрено 6 портов SATA. При планировании конфигурации хранения заранее проверьте, что этого количества достаточно под вашу схему дисков и контроллеров (без внешних расширений).

Будет ли платформа упираться в сеть, если вам нужны два физических канала Glan вместо более широкого набора интерфейсов?

На плате указано 2 x Glan. Если проект требует больше отдельных сетевых портов для сегментации/агрегации, это придется закрывать через дополнительные средства расширения, так как встроенных портов всего два.

Что важно проверить по процессорной части, чтобы плата корректно заработала в вашей системе: Atom D510 и платформа?

Плата рассчитана на процессор Atom D510 и предназначена для этой процессорной платформы. Если в конфигурации установлен другой процессор, система может не собраться или не запуститься.

Какие особенности внедрения есть из-за компактного форм-фактора Mini ITX: где чаще всего возникает проблема?

Mini ITX усложняет компоновку: при ограниченном пространстве нужно заранее продумать разводку и установку накопителей, видеовыхода VGA и периферии, чтобы обеспечить корректное подключение без конфликтов в корпусе.

Сколько планок оперативной памяти реально можно установить на MBD-X7SPA-HF-O и к чему это ведет при росте нагрузки?

Слотов под память — 2 x DDR2 SO-DIMM. При расширении по объему памяти вы упрётесь в лимит слотов, поэтому лучше заранее оценить потребность системы.
