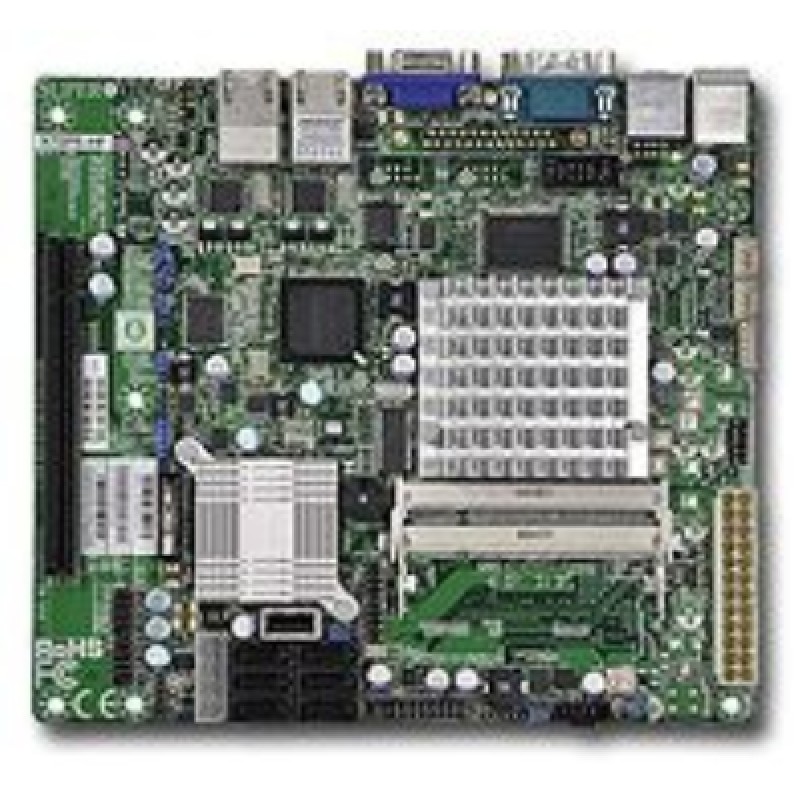

Материнская плата SuperMicro MBD-X7SPE-HF-O (СУПЕРМИКРО)

Основная информация о материнской плате SuperMicro MBD-X7SPE-HF-O

Материнская плата SuperMicro MBD-X7SPE-HF-O предназначена для сборки компактных серверных и промышленныx систем на базе Intel Atom D510. Форм-фактор Mini-ITX делает её удобной для установки в небольшие корпуса, где важны экономичность, базовая серверная функциональность и аккуратная компоновка внутренних компонентов. Плата объединяет встроенный контроллер Intel ICH9R, сетевой контроллер Intel 82574L, графический выход VGA, поддержку двух модулей DDR2 SO-DIMM и шесть портов SATA, что позволяет использовать её как основу для файловых узлов, лёгких серверов, сетевых шлюзов и специализированных решений с ограниченным потреблением и компактным размещением.

Модель относится к линейке серверных плат SuperMicro, рассчитанных на стабильную круглосуточную работу и подключение типовой периферии через стандартные интерфейсы. Наличие двух гигабитных сетевых портов даёт возможность разделять рабочие сетевые контуры, а встроенная поддержка IPMI облегчает удалённый контроль и обслуживание системы. Плата подходит для конфигураций, где требуется несложная архитектура, умеренное тепловыделение и наличие базового набора портов без избыточных расширений.

Конструкция ориентирована на совместимость с серверными сборками начального уровня, в которых важны встроенное видео, сетевые интерфейсы, SATA-хранилища и возможность использования памяти SO-DIMM. Такая компоновка делает MBD-X7SPE-HF-O практичной платформой для систем хранения, терминальных узлов, небольших офисных серверов и встраиваемых решений, где требуется понятный набор функций и предсказуемая аппаратная основа.

Ключевые особенности MBD-X7SPE-HF-O

• Процессорная платформа: Intel Atom D510.
• Чипсет: Intel ICH9R.
• Оперативная память: 2 слота DDR2 SO-DIMM, до 4 ГБ.
• Накопители: 6 портов SATA.
• Сетевые интерфейсы: 2 порта Gigabit LAN на Intel 82574L.
• Видео: VGA.
• Удалённое управление: IPMI.
• Форм-фактор: Mini-ITX.

Технические параметры

• Тип процессора: Intel Atom D510, двухъядерный.
• Сокет / исполнение: встроенный процессор.
• Поддержка памяти: DDR2-667.
• Количество слотов памяти: 2.
• Тип модулей: SO-DIMM.
• Максимальный объём памяти: 4 ГБ.
• Порты SATA: 6.
• Сетевой контроллер: Intel 82574L.
• Количество сетевых портов: 2.
• Графический интерфейс: VGA.
• Поддержка расширения PCI Express: есть.

Монтаж и установка

• Форм-фактор: Mini-ITX.
• Совместимость с корпусами: компактные серверные и системные корпуса с поддержкой Mini-ITX.
• Расширение PCI Express: используется через совместимый слот расширения.

Функции и возможности

• Назначение: серверные и встраиваемые системы начального уровня.
• Сетевые возможности: два гигабитных подключения для разделения нагрузки и сетевых задач.
• Управление: IPMI для удалённого контроля системы.
• Встроенная графика: поддержка вывода изображения через VGA.

Применение

Плата подходит для сборки небольших серверов, сетевых хранилищ, офисных узлов, терминальных систем и встроенных платформ, где требуется компактная материнская плата с базовым набором серверных интерфейсов. Благодаря двум сетевым портам её удобно использовать в конфигурациях с отдельными рабочими сегментами, а наличие IPMI упрощает обслуживание удалённых или труднодоступных установок.

SuperMicro MBD-X7SPE-HF-O также может применяться в системах, где важны встроенное видео, несколько SATA-накопителей и умеренные требования к энергопотреблению. Это практичный вариант для задач, в которых нужна простая и предсказуемая аппаратная основа без избыточной сложности.
