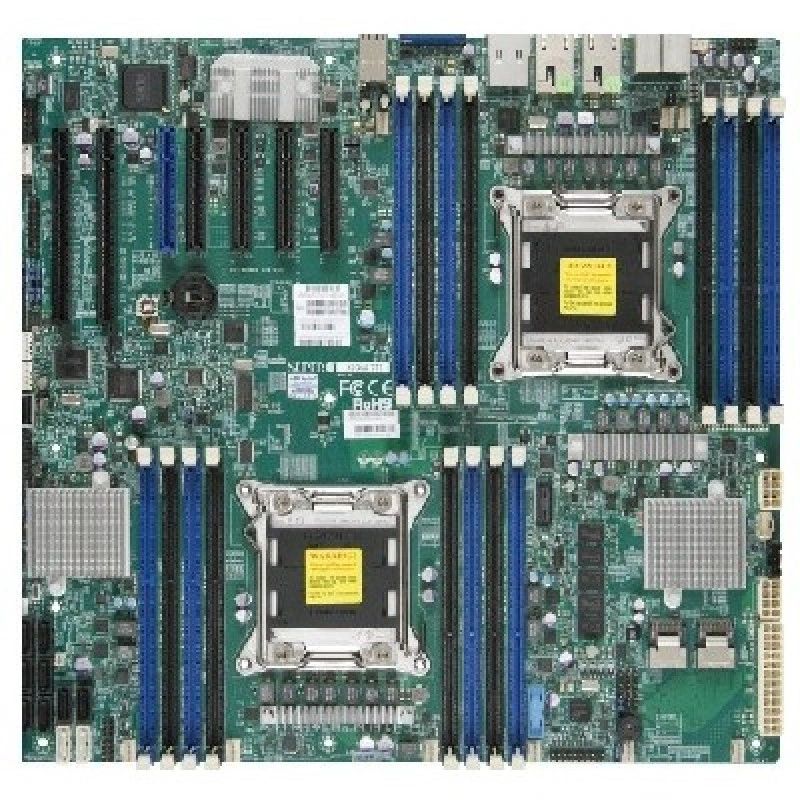

Материнская плата Supermicro MBD-X9DAX-7TF-O E-ATX
Цена последней отгрузки со склада:
37 800 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X9DAX-7TF-O
Supermicro MBD-X9DAX-7TF-O — материнская плата для серверных конфигураций с несколькими процессорными узлами. Основой аппаратной конфигурации служит модель X9DAX-7TF. Процессорная платформа: Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 150W TDP **); 2 процессорных разъёма R (LGA 2011).
Формат платы — Enhanced Extended ATX. Её габариты составляют 13.68" x 13" (34.74cm x 33cm). Системная логика: Intel C602 чипсет. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.
Память и её ёмкость: 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM. Поддерживаемый тип и режимы RAM: 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.. Сетевые контроллеры и подключение: Intel X540 Два порт 10GBase-T; Virtual Machine Device Queues reduce I/O overhead; поддержка 10GBase-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 10GbE LAN портов; 1 RJ45 Выделенная LAN IPMI порт. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.
Функциональные возможности
Функциональность X9DAX-7TF проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.
Технические особенности
- Процессорная подсистема: Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 150W TDP **); 2 процессорных разъёма R (LGA 2011).
- Форм-фактор и габариты: Enhanced Extended ATX; 13.68" x 13" (34.74cm x 33cm).
- Оперативная память: 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM.
- Тип и режимы памяти: 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти..
- Сеть: Intel X540 Два порт 10GBase-T; Virtual Machine Device Queues reduce I/O overhead; поддержка 10GBase-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 10GbE LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
- SATA: SATA 2.0 3Gb/s с RAID 0, 1, 5, 10; SATA 3.0 6Gb/s с RAID 0, 1; 2 SATA 3.0 портов (6Gb/s); 8 SATA 2.0 портов (3Gb/s).
- SAS: SAS2 from Broadcom 2208 (1GB cache); HW RAID 0, 1, 5, 6, 10, 50, 60 Поддержка; поддержка До 16 устройств по умолчанию, поддержка большего числа HDD доступна опционально * * для special sku, please contact your Supermicro Sales.; 8 SAS2 портов (6Gb/s).
- PCIe: 2x PCI-E 3.0 x16; 3x PCI-E 3.0 x8; 1x UIO PCI-E 3.0 x8 (для SMCI UIO HBA) или 1x PCI-E 2.0 x4 (в x8) (Both CPUs need до be installed для full access до PCI-E слоты и Встроенный контроллерs. See manual block diagram для подробностей.).
- USB: 4 USB 3.0 портов (2 сзади + 2 через внутреннюю колодку); 7 USB 2.0 портов Всего (4 сзади + 2 через внутреннюю колодку + 1 Type A).
- Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC.
Сценарии применения
Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.
Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.
Совместимость с оборудованием
Плату Супермикро X9DAX-7TF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 150W TDP **); 2 процессорных разъёма R (LGA 2011). Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.
Параметры совместимой памяти: 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-747TG-R1400B-SQ. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.
Совместимость с программным обеспечением
Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.
Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.
Отличия от ближайших моделей
При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X9DAX-7TF | Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 150W TDP **); 2 процессорных разъёма R (LGA 2011) | 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel X540 Два порт 10GBase-T; Virtual Machine Device Queues reduce I/O overhead; поддержка 10GBase-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 10GbE LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
| X9DAX-7F | Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 150W TDP **); 2 процессорных разъёма R (LGA 2011) | 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
| X9DAX-iTF | Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 150W TDP **); 2 процессорных разъёма R (LGA 2011) | 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel X540 Два порт 10GBase-T; Virtual Machine Device Queues reduce I/O overhead; поддержка 10GBase-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 10GbE LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
| X9DAX-iF | Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 150W TDP **); 2 процессорных разъёма R (LGA 2011) | 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 Gigabit Ethernet LAN портов; 1x RJ45 Выделенная LAN IPMI порт |
Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.
Установка и подключение
Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.
Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.
Обслуживание и хранение
При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.
Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.
Комплектация
Основная позиция поставки — материнская плата X9DAX-7TF. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят X9DAX-7TF MBD-X9DAX-7TF — 1 шт., Кабели интерфейсов CBL-0044L — 4 шт., Кабели интерфейсов CBL-0097L-03 — 2 шт., Кабели интерфейсов CBL-0173L — 1 шт. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.
При комплектации могут понадобиться CBL-0044L. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
Технические характеристики MBD-X9DAX-7TF-O
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.5 V, 1.35 V
- Ёмкость и слоты памяти
- 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM
- Ёмкость модулей DIMM
- 32GB, 16GB, 8GB, 4GB, 2GB, 1GB, 64GB LRDIMM
- Контакты модуля памяти
- 240-pin
- Тип и скорость памяти
- 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.
Процессорная подсистема
- Кэш-память
- До 30MB
- Поддерживаемые процессоры
- Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 150W TDP **); 2 процессорных разъёма R (LGA 2011)
- Сокет процессора
- LGA 2011
- Тепловой пакет CPU
- До 150W
- Чипсет
- Intel C602 чипсет
- Количество процессорных разъёмов
- 2
- Системная шина
- QPI До 8 GT/s
Интерфейсы и расширение
- COM-порты и колодки
- 1 Fast UART 16550 колодка
- IEEE 1394a
- 2 колодки
- Видеовыходы
- Matrox G200eW
- Звуковая подсистема
- RealTek ALC889 7.1 Аудио высокой чёткости с S/PDIF колодка; Line-in / Line-out / Microphone портов
- Порты USB
- 4 USB 3.0 портов (2 сзади + 2 через внутреннюю колодку); 7 USB 2.0 портов Всего (4 сзади + 2 через внутреннюю колодку + 1 Type A)
- Сетевые контроллеры
- Intel X540 Два порт 10GBase-T; Virtual Machine Device Queues reduce I/O overhead; поддержка 10GBase-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты
- 2 RJ45 10GbE LAN портов; 1 RJ45 Выделенная LAN IPMI порт
- Слоты PCIe
- 2x PCI-E 3.0 x16; 3x PCI-E 3.0 x8; 1x UIO PCI-E 3.0 x8 (для SMCI UIO HBA) или 1x PCI-E 2.0 x4 (в x8) (Both CPUs need до be installed для full access до PCI-E слоты и Встроенный контроллерs. See manual block diagram для подробностей.)
Комплектация и совместимость
- Исполнение поставки
- Retail
- Комплект: X9DAX-7TF MBD-X9DAX-7TF
- 1 шт.; X9DAX-7TF Материнская плата
- Комплект: Кабели интерфейсов CBL-0044L
- 4 шт.; Кабель SATA 61CM плоский S-S PBF
- Комплект: Кабели интерфейсов CBL-0097L-03
- 2 шт.; 30AWG 50CM Ipass до 4 SATA, W/50cm SB, S
- Комплект: Кабели интерфейсов CBL-0173L
- 1 шт.; Внутренний до EXTERNAL для 1394 разъём,PBF
- Условия и ограничения
- † BIOS версия 3.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка
- Условия совместимости шасси
- Для плат нового поколения Intel Xeon рекомендуется шасси ревизии M; точную модификацию корпуса согласуют при подборе.
Конструкция и условия эксплуатации
- Габариты
- 13.68" x 13" (34.74cm x 33cm)
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 10°C - 35°C (50°F - 95°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
- Форм-фактор
- Enhanced Extended ATX
Накопители
- SATA DOM
- 1 DOM (Disk on Module) power разъём
- Контроллер и порты SAS
- SAS2 from Broadcom 2208 (1GB cache); HW RAID 0, 1, 5, 6, 10, 50, 60 Поддержка; поддержка До 16 устройств по умолчанию, поддержка большего числа HDD доступна опционально * * для special sku, please contact your Supermicro Sales.; 8 SAS2 портов (6Gb/s)
- Контроллер и порты SATA
- SATA 2.0 3Gb/s с RAID 0, 1, 5, 10; SATA 3.0 6Gb/s с RAID 0, 1; 2 SATA 3.0 портов (6Gb/s); 8 SATA 2.0 портов (3Gb/s)
Питание и охлаждение
- Вентиляторы и охлаждение
- 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); 8x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением
- Дополнительные функции
- Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; RoHS, Halogen Free
- Контроль напряжений
- Мониторинг для CPU ядер, +1.1V, +1.5V, +3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, Напряжения памяти.; 6+1 фазы импульсного регулятора напряжения
- Контроль температуры
- Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 8x разъёмы вентиляторов; Поддержка Thermal Monitor 2 (TM2); PECI
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы; Индикатор состояния Suspend
- Управление питанием
- ACPI / APM Управление питанием; Настройка включения после восстановления питания
Управление и безопасность
- Подключение TPM
- 1 TPM колодка
- Программное обеспечение управления
- SuperDoctor III; Watch Dog; NMI; IPMI 1.5 / 2.0
- Тип BIOS
- 128Mb SPI Flash EEPROM, AMI BIOS
- Удалённое управление IPMI
- Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC
- Функции BIOS
- Plug and Play (PnP); APM 1.2; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1
