Артикул: MBD-X9DAX-iTF-O

Наличие уточняйте

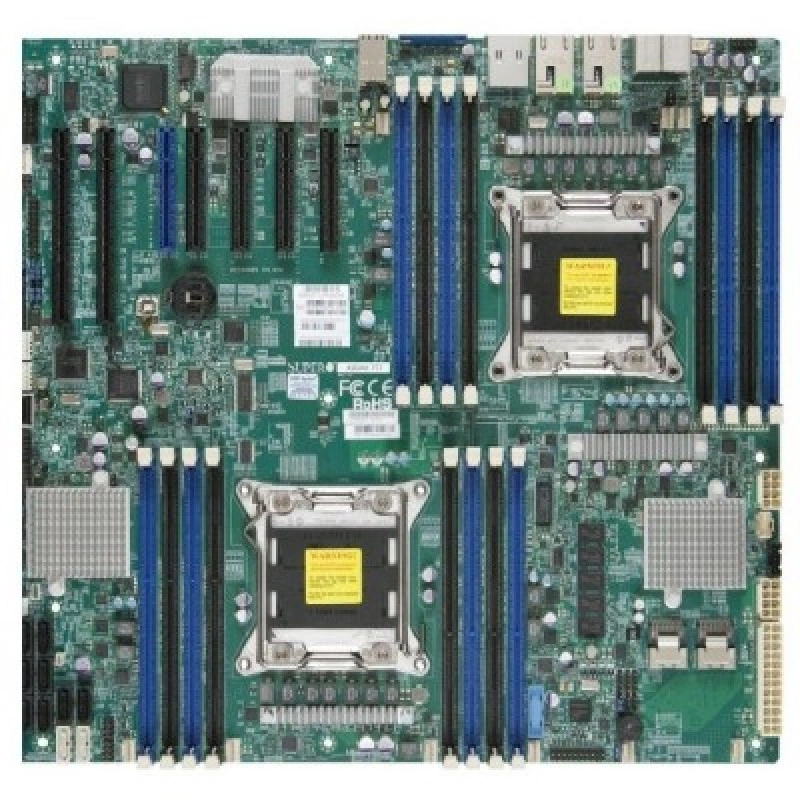

Supermicro MBD-⁠X9DAX-⁠iTF-⁠O материнская плата серверная

Цена последней отгрузки со склада:

37 600 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X9DAX-iTF-O

Материнская плата Supermicro MBD-X9DAX-iTF-O предназначена для серверных систем на базе двух процессоров Intel Xeon в исполнении 2 x LGA2011. Модель ориентирована на сборку и модернизацию рабочих серверов, где важны высокая плотность вычислений, поддержка большого объема памяти и развитая схема подключения накопителей. Плата выполнена в формате eeATX и рассчитана на установку в совместимые серверные корпуса и платформы Supermicro.

Конфигурация включает чипсет Intel C602, поддержку 16 модулей DDR3, восемь портов SATA и два порта SATA3, а также два слота PCI Express x16 для расширения системы. Для удаленного администрирования предусмотрена поддержка IPMI, что удобно при эксплуатации серверов в стойке и в распределенной инфраструктуре. Наличие двух сетевых интерфейсов 10 Gb позволяет использовать плату в задачах, где требуется повышенная пропускная способность сетевого подключения.

Такая комбинация характеристик делает эту плату основой для серверов, которым требуется надежная связка из двухпроцессорной архитектуры, большого числа модулей памяти, нескольких дисковых подключений и расширения через PCI Express. Модель подходит для построения серверов хранения, виртуализации, корпоративных приложений и других задач, где важны совместимость с платформой Intel Xeon, поддержка серверной памяти и широкие возможности подключения периферии.

Функциональные возможности

Функциональность X9DAX-iTF проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Заменяемый CPU выбирают из совместимого семейства с учётом BIOS и охлаждения. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 150W TDP **); 2 процессорных разъёма R (LGA 2011).
  • Форм-фактор и габариты: Enhanced Extended ATX; 13.68" x 13" (34.74cm x 33cm).
  • Оперативная память: 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM.
  • Тип и режимы памяти: 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти..
  • Сеть: Intel X540 Два порт 10GBase-T; Virtual Machine Device Queues reduce I/O overhead; поддержка 10GBase-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 10GbE LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
  • SATA: SATA 2.0 3Gbps с RAID 0, 1, 5, 10; SATA 3.0 6Gbps с RAID 0, 1, 5, 10; SATA 2.0 3Gbps с RAID 0, 1, 5, 10; 2x SATA 3.0 портов (6Gbps); 4x SATA 2.0 портов (3Gbps); 4x SATA 2.0 портов (3Gbps).
  • PCIe: 2x PCI-E 3.0 x16; 3x PCI-E 3.0 x8; 1x UIO PCI-E 3.0 x8 (для SMCI UIO HBA) или 1x PCI-E 2.0 x4 (в x8) (Both CPUs need до be installed для full access до PCI-E слоты и Встроенный контроллерs. See manual block diagram для подробностей.).
  • USB: 4 USB 3.0 портов (2 сзади + 2 через внутреннюю колодку); 7 USB 2.0 портов Всего (4 сзади + 2 через внутреннюю колодку + 1 Type A).
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC.
  • Охлаждение: 8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); 8x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро X9DAX-iTF подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 150W TDP **); 2 процессорных разъёма R (LGA 2011). При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-747TG-R1400B-SQ. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

МодельПроцессорная платформаПамять и сеть
X9DAX-iTFIntel Xeon процессор E5-2600 и E5-2600 v2 family † (До 150W TDP **); 2 процессорных разъёма R (LGA 2011)16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel X540 Два порт 10GBase-T; Virtual Machine Device Queues reduce I/O overhead; поддержка 10GBase-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 10GbE LAN портов; 1 RJ45 Выделенная LAN IPMI порт
X9DAX-iFIntel Xeon процессор E5-2600 и E5-2600 v2 family † (До 150W TDP **); 2 процессорных разъёма R (LGA 2011)16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 Gigabit Ethernet LAN портов; 1x RJ45 Выделенная LAN IPMI порт
X9DAX-7TFIntel Xeon процессор E5-2600 и E5-2600 v2 family † (До 150W TDP **); 2 процессорных разъёма R (LGA 2011)16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel X540 Два порт 10GBase-T; Virtual Machine Device Queues reduce I/O overhead; поддержка 10GBase-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 10GbE LAN портов; 1 RJ45 Выделенная LAN IPMI порт
X9DAX-7FIntel Xeon процессор E5-2600 и E5-2600 v2 family † (До 150W TDP **); 2 процессорных разъёма R (LGA 2011)16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X9DAX-iTF. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят X9DAX-iTF MBD-X9DAX-iTF — 1 шт., Кабели интерфейсов CBL-0044L — 6 шт., Кабели интерфейсов CBL-0173L — 1 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

При комплектации могут понадобиться CBL-0044L. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.

Технические характеристики MBD-X9DAX-iTF-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.5 V, 1.35 V
Ёмкость и слоты памяти
16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM
Ёмкость модулей DIMM
32GB, 16GB, 8GB, 4GB, 2GB, 1GB, 64GB LRDIMM
Контакты модуля памяти
240-pin
Тип и скорость памяти
1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.

Процессорная подсистема

Кэш-память
До 30MB
Поддерживаемые процессоры
Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 150W TDP **); 2 процессорных разъёма R (LGA 2011)
Сокет процессора
LGA 2011
Тепловой пакет CPU
До 150W
Чипсет
Intel C602 чипсет
Количество процессорных разъёмов
2
Системная шина
QPI До 8 GT/s

Интерфейсы и расширение

COM-порты и колодки
1 Fast UART 16550 колодка
IEEE 1394a
2 колодки
Видеовыходы
Matrox G200eW
Звуковая подсистема
RealTek ALC889 7.1 Аудио высокой чёткости с S/PDIF колодка; Line-in / Line-out / Microphone портов
Порты USB
4 USB 3.0 портов (2 сзади + 2 через внутреннюю колодку); 7 USB 2.0 портов Всего (4 сзади + 2 через внутреннюю колодку + 1 Type A)
Сетевые контроллеры
Intel X540 Два порт 10GBase-T; Virtual Machine Device Queues reduce I/O overhead; поддержка 10GBase-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI)
Сетевые порты
2 RJ45 10GbE LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
2x PCI-E 3.0 x16; 3x PCI-E 3.0 x8; 1x UIO PCI-E 3.0 x8 (для SMCI UIO HBA) или 1x PCI-E 2.0 x4 (в x8) (Both CPUs need до be installed для full access до PCI-E слоты и Встроенный контроллерs. See manual block diagram для подробностей.)

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: X9DAX-iTF MBD-X9DAX-iTF
1 шт.; X9DAX-iTF Материнская плата
Комплект: Кабели интерфейсов CBL-0044L
6 шт.; Кабель SATA 61CM плоский S-S PBF
Комплект: Кабели интерфейсов CBL-0173L
1 шт.; Внутренний до EXTERNAL для 1394 разъём,PBF
Условия и ограничения
† BIOS версия 3.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка
Условия совместимости шасси
Для плат нового поколения Intel Xeon рекомендуется шасси ревизии M; точную модификацию корпуса согласуют при подборе.

Конструкция и условия эксплуатации

Габариты
13.68" x 13" (34.74cm x 33cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
Enhanced Extended ATX

Накопители

SATA DOM
1 DOM (Disk on Module) power разъём
Порты SATA AHCI
SATA 2.0 3Gbps с RAID 0, 1, 5, 10; SATA 3.0 6Gbps с RAID 0, 1, 5, 10; 2x SATA 3.0 портов (6Gbps); 4x SATA 2.0 портов (3Gbps)
Порты SATA SCU
SATA 2.0 3Gbps с RAID 0, 1, 5, 10; 4x SATA 2.0 портов (3Gbps)

Питание и охлаждение

Вентиляторы и охлаждение
8x 4-pin разъёмы вентиляторов (До 8 вентиляторов); 8x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; RoHS, Halogen Free
Контроль напряжений
Мониторинг для CPU ядер, +1.1V, +1.5V, +3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, Напряжения памяти.; 6+1 фазы импульсного регулятора напряжения
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 8x разъёмы вентиляторов; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы; Индикатор состояния Suspend
Управление питанием
ACPI / APM Управление питанием; Настройка включения после восстановления питания

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperDoctor III; Watch Dog; NMI; IPMI 1.5 / 2.0
Тип BIOS
128Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC
Функции BIOS
Plug and Play (PnP); APM 1.2; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1

Отзывы о товаре

Константин Новиков19.04.2026

5/5

Старую плату меняли в двухпроцессорном сервере, поэтому важно было не ошибиться с посадочным местом. После установки память определилась, диски появились, и сервер снова собрали в работу. По итогу все оказалось даже проще, чем думали.

Плюсы товара

Поддержка двух процессоров

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие условия по процессорной части нужно проверить, чтобы плата MBD-X9DAX-iTF-O заработала в вашей серверной сборке?

Нужно убедиться, что в системе используются два сокета LGA2011 под Intel Xeon и что шасси поддерживает такой процессорный разъем для двухпроцессорной конфигурации.

Какие риски совместимости по памяти и чипсету стоит учесть при модернизации сервера с этой платой?

Плата рассчитана на DDR3 и чипсет Intel C602, а также имеет 16 слотов памяти. При замене модулей проверьте тип памяти и возможность заполнения слотов в вашей конфигурации.

Что важно учесть при выборе накопителей, чтобы разъемы SATA на плате закрывали ваши требования по дисковому массиву?

На плате указано 8 портов SATA и 2 порта SATA3. Перед заказом согласуйте ваши типы накопителей и план по их подключению, чтобы не упереться в ограничение по количеству/классу интерфейса.

Как использовать сетевые интерфейсы 2 x 10 Gb без ошибок по роли в инфраструктуре?

Плата имеет 2 порта 10 Gb. Это стоит учитывать при проектировании сети: определите, как вы будете использовать эти интерфейсы (например, для разделения потоков/сегментов) и обеспечьте, что сетевые устройства поддерживают нужную скорость.

Если сервер будет стоять в стойке и требуется удаленное администрирование, что эта плата дает для эксплуатации?

Для удаленного управления указана поддержка IPMI. Это помогает администрировать сервер из распределенной инфраструктуры, включая сценарии диагностики и управления при ограниченном доступе к корпусу.
