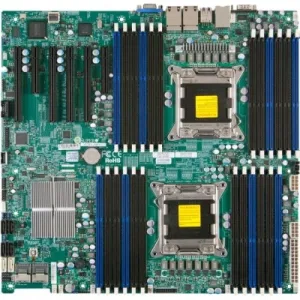

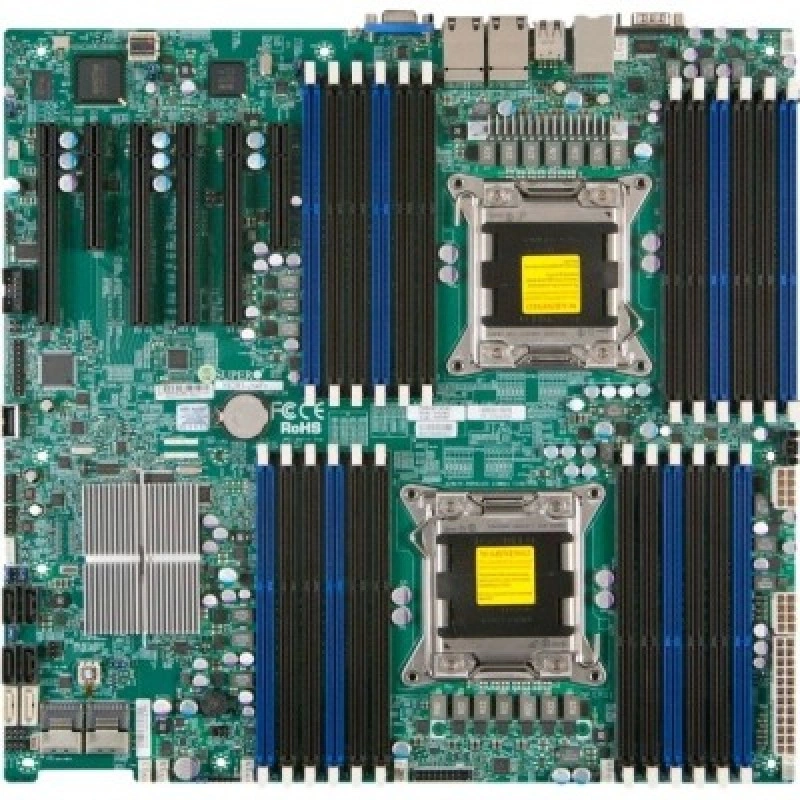

Материнская плата SuperMicro MBD-X9DR3-LN4F+-O (СУПЕРМИКРО)

Основная информация о материнской плате SuperMicro MBD-X9DR3-LN4F+-O

Материнская плата SuperMicro MBD-X9DR3-LN4F+-O рассчитана на серверные системы на платформе Xeon и относится к форм-фактору E-ATX. Модель предназначена для построения производительных серверных конфигураций с поддержкой двух процессорных разъемов LGA2011, набора интерфейсов хранения и встроенных средств удаленного администрирования. Плата подходит для задач, где требуется высокая плотность подключений накопителей, поддержка большого объема памяти и возможность работы в серверном корпусе с соответствующим посадочным местом.

Конфигурация включает чипсет Intel C606, 24 слота памяти DDR3 DIMM с поддержкой RDIMM и максимальным объемом до 768 ГБ. Для питания предусмотрены основной разъем 24-pin и два разъема питания процессора 8-pin + 8-pin. Такой набор характеристик делает плату типичным решением для многопроцессорных серверных платформ, в которых важны стабильное питание, расширенная память и наличие нескольких каналов подключения накопителей.

Встроенный набор интерфейсов включает VGA, IPMI и четыре сетевых порта LAN. Для подсистемы хранения предусмотрены 8 портов SAS, 4 порта SATA и 2 порта SATA 3. Плата ориентирована на использование в серверной инфраструктуре, где требуется сочетание вычислительных ресурсов, сетевых подключений и подключаемых накопителей в одной платформе.

Ключевые особенности MBD-X9DR3-LN4F+-O

• Процессорный сокет: 2 x LGA2011.
• Чипсет: Intel C606.
• Память: DDR3 DIMM, включая RDIMM.
• Слоты памяти: 24.
• Максимальный объем памяти: 768 ГБ.
• Форм-фактор: E-ATX.
• Питание: 24-pin, 8-pin + 8-pin для процессора.
• Интерфейсы хранения: 8 x SAS, 4 x SATA, 2 x SATA 3.
• Встроенные интерфейсы: VGA, IPMI, 4 x LAN.

Технические параметры

• Сокет: LGA2011.
• Чипсет: Intel C606.
• Тип памяти: DDR3 DIMM.
• Поддержка памяти: RDIMM.
• Количество слотов памяти: 24.
• Максимальный объем памяти: 768 ГБ.
• Основной разъем питания: 24-pin.
• Питание процессора: 8-pin + 8-pin.
• Форм-фактор: E-ATX.

Подключение и интерфейсы

• Сетевые порты: 4 x LAN.
• Видео: VGA.
• Удаленное управление: IPMI.
• Порты хранения: 8 x SAS, 4 x SATA, 2 x SATA 3.

Применение

Плата применяется в серверных конфигурациях, где требуется двухпроцессорная платформа с поддержкой большого массива оперативной памяти. Она подходит для сборки систем хранения, файловых серверов, вычислительных узлов и других решений, в которых важны несколько сетевых подключений, интерфейсы управления и расширенная подсистема накопителей.

Форм-фактор E-ATX и набор разъемов питания рассчитаны на совместимые серверные корпуса и блоки питания. Наличие IPMI упрощает администрирование системы, а сочетание SAS, SATA и SATA 3 позволяет использовать разные варианты накопителей в зависимости от требований к производительности и конфигурации сервера.
