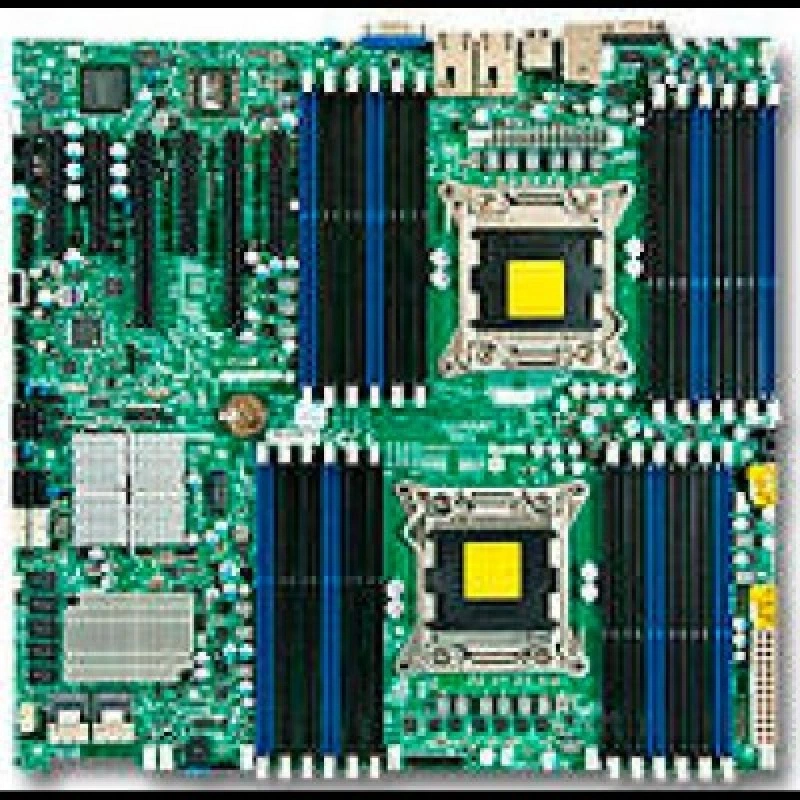

Материнская плата Supermicro MBD-X9DRE-TF+-O
Цена последней отгрузки со склада:
39 200 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X9DRE-TF+-O
Материнская плата Supermicro MBD-X9DRE-TF+-O предназначена для серверных систем на платформе Intel Xeon и относится к линейке плат формата eeATX. Модель построена на наборе системной логики iC602J и рассчитана на установку двух процессоров с разъемом LGA2011. Такое исполнение подходит для серверных конфигураций, где требуется высокая плотность подключений, поддержка большого объема памяти и набор встроенных интерфейсов для хранения данных, сети и удаленного управления.
Плата поддерживает до 24 модулей DDR3, что позволяет собирать конфигурации с большим объемом оперативной памяти. Для накопителей предусмотрены 4 порта SATA и 2 порта SATA3, а для подключения периферии и вывода изображения используется VGA. Наличие IPMI указывает на возможность удаленного администрирования серверной системы. Встроенные сетевые контроллеры 2x10Gb обеспечивают высокоскоростное сетевое подключение, что делает плату уместной в узлах виртуализации, файловых сервисах, вычислительных и сетевых серверных задачах.
Формат eeATX помогает учитывать требования к совместимому корпусу и системе охлаждения. Модель MBD-X9DRE-TF+-O ориентирована на построение серверов, где важны масштабируемость, многопроцессорная архитектура, развитая дисковая подсистема и набор базовых функций управления. Плата применяется как основа для сборки серверов общего назначения, рабочих серверных станций и специализированных платформ, в которых требуется сочетание двухпроцессорной конфигурации, большого числа модулей памяти и нескольких сетевых каналов.
Функциональные возможности
Практическая задача X9DRE-TF+ — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. В многопроцессорной системе память и доступ к устройствам распределяют с учётом топологии CPU. Это влияет на настройку виртуальных машин и задержки обращения к данным.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.
Технические особенности
- Процессорная подсистема: 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **).
- Форм-фактор и габариты: Enhanced E-ATX; 13.68" x 13" (34.7cm x 33cm).
- Оперативная память: 24x 240-pin DDR3 разъёма DIMM; До 1.5TB DDR3 ECC LRDIMM; До 768GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM.
- Тип и режимы памяти: 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти..
- Сеть: Intel X540 Два порт 10GBase-T; Virtual Machine Device Queues reduce I/O overhead; поддержка 10GBase-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт.
- SATA: SATA 2.0 3Gb/s с RAID 0, 1, 5, 10 SATA 3.0 6Gb/s с RAID 0, 1, 5, 10; 2 SATA 3.0 портов (6Gb/s); 4 SATA 2.0 портов (3Gb/s).
- PCIe: 2 (x16) PCI-E 3.0 слоты; 4 (x8) PCI-E 3.0 слоты (Both CPUs need до be installed для full access до PCI-E слоты и Встроенный контроллерs. See manual block diagram для подробностей.).
- USB: 8 USB 2.0 портов Всего (4 сзади + 2 через внутреннюю колодку + 2 Type A).
- Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC.
- Охлаждение: 9x 4-pin разъёмы вентиляторов (До 9 вентиляторов); 9x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением.
Сценарии применения
Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.
Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.
Совместимость с оборудованием
Плату Супермикро X9DRE-TF+ подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **). Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.
Параметры совместимой памяти: 24x 240-pin DDR3 разъёма DIMM; До 1.5TB DDR3 ECC LRDIMM; До 768GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-835TQ-R920B, CSE-836BE16-R1K28B. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.
Совместимость с программным обеспечением
Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.
Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.
Отличия от ближайших моделей
При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X9DRE-TF+ | 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **) | 24x 240-pin DDR3 разъёма DIMM; До 1.5TB DDR3 ECC LRDIMM; До 768GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel X540 Два порт 10GBase-T; Virtual Machine Device Queues reduce I/O overhead; поддержка 10GBase-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт |
| X9DR7-TF+ | 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **) | 24x 240-pin DDR3 разъёма DIMM; До 1.5TB DDR3 ECC LRDIMM; До 768GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel X540 Два порт 10GBase-T; Virtual Machine Device Queues reduce I/O overhead; поддержка 10GBase-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт |
| X9DRW-3TF+ | 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **) | 24x 240-pin DDR3 разъёма DIMM; До 1.5TB DDR3 ECC LRDIMM; До 768GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel X540 Два порт 10GBase-T; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10GBase-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 10GbE LAN портов; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
| X9QR7-TF+ | Intel Xeon процессор E5-4600 v2 (12-Core)** или E5-4600 (8-Core) family; 4 процессорных разъёма R (LGA 2011) ** BIOS rev. 3.0 или новее is needed до Поддержка Ivy Bridge-EP 4S. | 32x 240-pin DDR3 разъёма DIMM; поддержка До 1TB DDR3 ECC регистровая память (RDIMM) в 32 разъёма DIMM; Intel X540 Два порт 10GBase-T; Virtual Machine Device Queues reduce I/O overhead; поддержка 10GBase-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201F PHY (выделенный IPMI); 2x RJ45 10GBase-T портов; 1x RJ45 Выделенная LAN IPMI порт |
Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.
Установка и подключение
Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.
На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.
Обслуживание и хранение
Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.
Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.
Комплектация
Основная позиция поставки — материнская плата X9DRE-TF+. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят X9DRE-TF+ MBD-X9DRE-TF+ — 1 шт., Кабели интерфейсов CBL-0044L — 2 шт., Кабели интерфейсов CBL-0097L-03 — 2 шт., Заглушка I/O MCP-260-00042-0N — 1 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.
При комплектации могут понадобиться CBL-0044L, MCP-260-00042-0N. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
Технические характеристики MBD-X9DRE-TF+-O
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.5 V, 1.35 V
- Ёмкость и слоты памяти
- 24x 240-pin DDR3 разъёма DIMM; До 1.5TB DDR3 ECC LRDIMM; До 768GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM
- Ёмкость модулей DIMM
- 32GB, 16GB, 8GB, 4GB, 2GB, 1GB, 64GB LRDIMM
- Контакты модуля памяти
- 240-pin
- Тип и скорость памяти
- 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.
Процессорная подсистема
- Кэш-память
- До 30MB
- Поддерживаемые процессоры
- 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **)
- Сокет процессора
- LGA 2011
- Тепловой пакет CPU
- До 135W
- Чипсет
- Intel C602J чипсет
- Количество процессорных разъёмов
- 2
- Системная шина
- QPI До 8 GT/s
Интерфейсы и расширение
- COM-порты и колодки
- 2 Fast UART 16550 портов: 1 сзади и 1 колодка
- Super I/O
- Nuvoton W83527HG
- Видеовыходы
- G200 (Nuvoton WPCM450 BMC с graphic контроллер); 1 VGA порт
- Порты USB
- 8 USB 2.0 портов Всего (4 сзади + 2 через внутреннюю колодку + 2 Type A)
- Сетевые контроллеры
- Intel X540 Два порт 10GBase-T; Virtual Machine Device Queues reduce I/O overhead; поддержка 10GBase-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты
- 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт
- Слоты PCIe
- 2 (x16) PCI-E 3.0 слоты; 4 (x8) PCI-E 3.0 слоты (Both CPUs need до be installed для full access до PCI-E слоты и Встроенный контроллерs. See manual block diagram для подробностей.)
Комплектация и совместимость
- Исполнение поставки
- Retail
- Комплект: X9DRE-TF+ MBD-X9DRE-TF+
- 1 шт.; X9DRE-TF+ Материнская плата
- Комплект: Заглушка I/O MCP-260-00042-0N
- 1 шт.; Стандартная заглушка I/O для X9 разъём R server MB с Gasket.
- Комплект: Кабели интерфейсов CBL-0044L
- 2 шт.; Кабель SATA 61CM плоский S-S PBF
- Комплект: Кабели интерфейсов CBL-0097L-03
- 2 шт.; 30AWG 50CM Ipass до 4 SATA, W/50cm SB, S
- Условия и ограничения
- † BIOS версия 3.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка.
- Условия совместимости шасси
- Для плат нового поколения Intel Xeon рекомендуется шасси ревизии M; точную модификацию корпуса согласуют при подборе.
Конструкция и условия эксплуатации
- Габариты
- 13.68" x 13" (34.7cm x 33cm)
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 10°C - 35°C (50°F - 95°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
- Форм-фактор
- Enhanced E-ATX
Накопители
- SATA DOM
- 1 DOM (Disk on Module) power разъём
- Контроллер и порты SATA
- SATA 2.0 3Gb/s с RAID 0, 1, 5, 10 SATA 3.0 6Gb/s с RAID 0, 1, 5, 10; 2 SATA 3.0 портов (6Gb/s); 4 SATA 2.0 портов (3Gb/s)
Питание и охлаждение
- Вентиляторы и охлаждение
- 9x 4-pin разъёмы вентиляторов (До 9 вентиляторов); 9x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
- Дополнительные функции
- Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; SDDC Поддержка
- Контроль напряжений
- Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, ±12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, HT, память, Напряжения чипсета.; 5 фазы импульсного регулятора напряжения
- Контроль температуры
- Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 9x разъёмы вентиляторов; I 2 C temperature sensing logic; Поддержка Thermal Monitor 2 (TM2); PECI
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы
- Управление питанием
- ACPI / APM Управление питанием; Принудительное выключение кнопкой питания; Автоотключение вентилятора CPU в режиме сна; Настройка включения после восстановления питания
Управление и безопасность
- Подключение TPM
- 1 TPM колодка
- Программное обеспечение управления
- IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка; SuperDoctor III; Watch Dog; NMI; опционально IPMI 1.5 / 2.0
- Тип BIOS
- 128Mb SPI Flash EEPROM, AMI BIOS
- Удалённое управление IPMI
- Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC
- Функции BIOS
- Plug and Play (PnP); APM 1.2; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1
