Артикул: MBD-X9DRW-3TF+-B
Наличие уточняйте

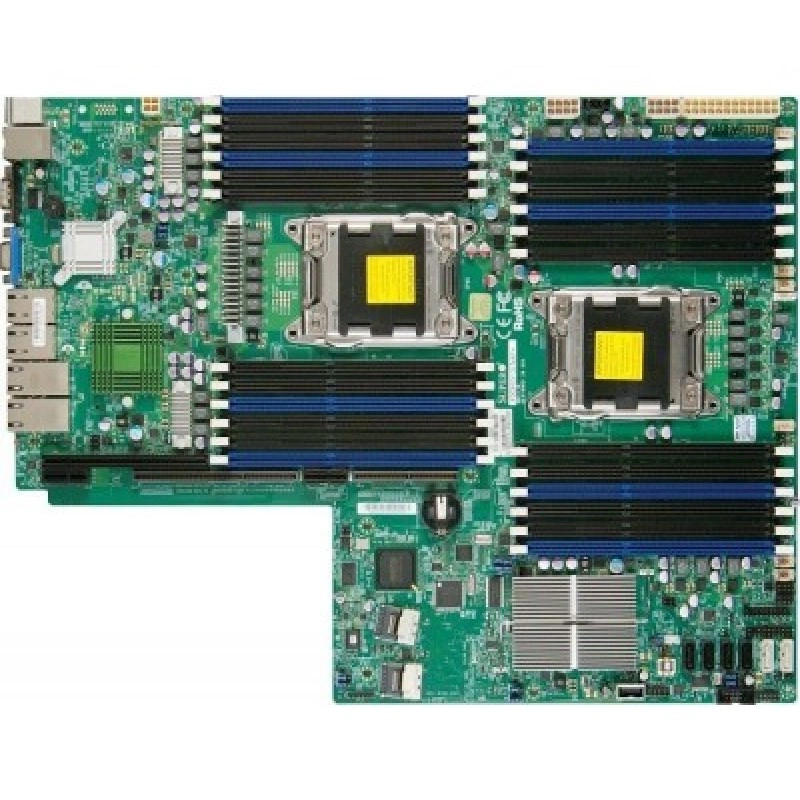

Материнская плата Supermicro MBD-X9DRW-3TF+-B
Цена последней отгрузки со склада:
34 500 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
в т.ч. НДС (22%)
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о материнской плате Supermicro MBD-X9DRW-3TF+-B
Материнская плата Supermicro MBD-X9DRW-3TF+-B предназначена для серверных конфигураций с несколькими процессорными узлами. При комплектации ориентируются на аппаратную модель X9DRW-3TF+. Поддерживаемая процессорная конфигурация: 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **).
Формат платы — Проприетарный WIO. Её габариты составляют 12.8" x 16.5" (32.5cm x 41.9cm). Системная логика: Intel C606 чипсет. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.
Память и её ёмкость: 24x 240-pin DDR3 разъёма DIMM; До 1.5TB DDR3 ECC LRDIMM; До 768GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM. Поддерживаемый тип и режимы RAM: 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.. Сетевые контроллеры и подключение: Intel X540 Два порт 10GBase-T; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10GBase-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 10GbE LAN портов; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.
Функциональные возможности
Плата X9DRW-3TF+ задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. При двух и более CPU доступная суммарная память ещё не описывает её локальность. Для равномерной работы узлов важно согласовать заполнение DIMM и размещение нагрузки.
Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.
Технические особенности
- Процессорная подсистема: 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **).
- Форм-фактор и габариты: Проприетарный WIO; 12.8" x 16.5" (32.5cm x 41.9cm).
- Оперативная память: 24x 240-pin DDR3 разъёма DIMM; До 1.5TB DDR3 ECC LRDIMM; До 768GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM.
- Тип и режимы памяти: 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти..
- Сеть: Intel X540 Два порт 10GBase-T; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10GBase-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 10GbE LAN портов; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
- SATA: SATA 2.0 3Gb/s с RAID 0, 1, 5, 10; SATA 3.0 6Gb/s с RAID 0, 1, 5, 10; 2 SATA 3.0 портов (6Gb/s); 4 SATA 2.0 портов (3Gb/s).
- SAS: SAS from C606; RAID 0, 1, 10 Поддержка; 8 SAS портов.
- PCIe: 1 PCI-E 3.0 (x48) left hand side Райзер card Поддержка (Both CPUs need до be installed для full access до PCI-E слоты и Встроенный контроллерs. See manual block diagram для подробностей.).
- USB: 7 USB 2.0 портов Всего (2 сзади + 4 через внутреннюю колодку + 1 Type A).
- Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC.
Сценарии применения
Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.
Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.
Совместимость с оборудованием
Плату Супермикро X9DRW-3TF+ подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.
Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **). Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.
Параметры совместимой памяти: 24x 240-pin DDR3 разъёма DIMM; До 1.5TB DDR3 ECC LRDIMM; До 768GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.
Среди совместимых вариантов шасси — CSE-119TQ-R700WB, CSE-219A-R920WB. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.
Совместимость с программным обеспечением
Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.
Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.
Отличия от ближайших моделей
Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.
| Модель | Процессорная платформа | Память и сеть |
|---|---|---|
| X9DRW-3TF+ | 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **) | 24x 240-pin DDR3 разъёма DIMM; До 1.5TB DDR3 ECC LRDIMM; До 768GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel X540 Два порт 10GBase-T; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10GBase-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 10GbE LAN портов; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
| X9DRW-3F | 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **) | 16x 240-pin DDR3 разъёма DIMM; До 1TB DDR3 ECC LRDIMM; До 512GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8211E PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт |
| X9DRE-TF+ | 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **) | 24x 240-pin DDR3 разъёма DIMM; До 1.5TB DDR3 ECC LRDIMM; До 768GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel X540 Два порт 10GBase-T; Virtual Machine Device Queues reduce I/O overhead; поддержка 10GBase-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт |
| X9DR7-TF+ | 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **) | 24x 240-pin DDR3 разъёма DIMM; До 1.5TB DDR3 ECC LRDIMM; До 768GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM; Intel X540 Два порт 10GBase-T; Virtual Machine Device Queues reduce I/O overhead; поддержка 10GBase-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 10GBase-T портов; 1 RJ45 Выделенная LAN IPMI порт |
Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.
Установка и подключение
Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.
После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.
Обслуживание и хранение
При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.
Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.
Комплектация
Основная позиция поставки — материнская плата X9DRW-3TF+. Суффикс -B обозначает исполнение Bulk для комплектации системы. В стандартный комплект этого исполнения входят X9DRW-3TF+ MBD-X9DRW-3TF+ — 1 шт., Кабели интерфейсов CBL-0044L — 2 шт. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.
При комплектации могут понадобиться CBL-0044L. Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
Технические характеристики MBD-X9DRW-3TF+-B
Оперативная память
- Контроль ошибок памяти
- Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
- Напряжение памяти
- 1.5 V, 1.35 V
- Ёмкость и слоты памяти
- 24x 240-pin DDR3 разъёма DIMM; До 1.5TB DDR3 ECC LRDIMM; До 768GB DDR3 ECC RDIMM; До 128GB DDR3 ECC/non-ECC UDIMM
- Ёмкость модулей DIMM
- 32GB, 16GB, 8GB, 4GB, 2GB, 1GB, 64GB LRDIMM
- Контакты модуля памяти
- 240-pin
- Тип и скорость памяти
- 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.
Процессорная подсистема
- Кэш-память
- До 30MB
- Поддерживаемые процессоры
- 2 процессорных разъёма R (LGA 2011); Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 135W TDP **)
- Сокет процессора
- LGA 2011
- Тепловой пакет CPU
- До 135W
- Чипсет
- Intel C606 чипсет
- Количество процессорных разъёмов
- 2
- Системная шина
- QPI До 8 GT/s
Интерфейсы и расширение
- COM-порты и колодки
- 2 Fast UART 16550 портов: 1 сзади и 1 колодка
- Видеовыходы
- Matrox G200eW; 1 VGA порт
- Порты USB
- 7 USB 2.0 портов Всего (2 сзади + 4 через внутреннюю колодку + 1 Type A)
- Сетевые контроллеры
- Intel X540 Два порт 10GBase-T; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10GBase-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI)
- Сетевые порты
- 2 RJ45 10GbE LAN портов; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
- Слоты PCIe
- 1 PCI-E 3.0 (x48) left hand side Райзер card Поддержка (Both CPUs need до be installed для full access до PCI-E слоты и Встроенный контроллерs. See manual block diagram для подробностей.)
Комплектация и совместимость
- Исполнение поставки
- Bulk
- Комплект: X9DRW-3TF+ MBD-X9DRW-3TF+
- 1 шт.; X9DRW-3TF+ Материнская плата
- Комплект: Кабели интерфейсов CBL-0044L
- 2 шт.; Кабель SATA 61CM плоский S-S PBF
- Поддерживаемые модели
- SYS-1027R-WRFT+; SYS-2027R-N3RFT+; SYS-6017R-N3RFT+; SYS-6027R-N3RFT+
- Условия и ограничения
- † BIOS версия 3.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка.
- Условия совместимости шасси
- Для плат нового поколения Intel Xeon рекомендуется шасси ревизии M; точную модификацию корпуса согласуют при подборе.
Конструкция и условия эксплуатации
- Габариты
- 12.8" x 16.5" (32.5cm x 41.9cm)
- Относительная влажность хранения
- 5% - 95% (без конденсации)
- Рабочая относительная влажность
- 8% - 90% (без конденсации)
- Рабочая температура
- 10°C - 35°C (50°F - 95°F)
- Температура хранения
- -40°C - 70°C (-40°F - 158°F)
- Форм-фактор
- Проприетарный WIO
Накопители
- SATA DOM
- 1 DOM (Disk on Module) power разъём
- Контроллер и порты SAS
- SAS from C606; RAID 0, 1, 10 Поддержка; 8 SAS портов
- Контроллер и порты SATA
- SATA 2.0 3Gb/s с RAID 0, 1, 5, 10; SATA 3.0 6Gb/s с RAID 0, 1, 5, 10; 2 SATA 3.0 портов (6Gb/s); 4 SATA 2.0 портов (3Gb/s)
Питание и охлаждение
- Вентиляторы и охлаждение
- 6x 4-pin разъёмы вентиляторов (До 6 вентиляторов); 6x вентиляторов с контролем оборотов; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением
- Дополнительные функции
- Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; SDDC Поддержка; RoHS
- Контроль напряжений
- Мониторинг для CPU ядер, +1.1V, +1.5V, +3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, Напряжения памяти.; 5+1 фазы импульсного регулятора напряжения
- Контроль температуры
- Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 8x разъёмы вентиляторов; Поддержка Thermal Monitor 2 (TM2); PECI
- Светодиодные индикаторы
- Индикатор перегрева CPU/системы; Индикатор состояния Suspend; UID/удалённый UID
- Управление питанием
- ACPI / APM Управление питанием; Настройка включения после восстановления питания
Управление и безопасность
- Подключение TPM
- 1 TPM колодка
- Программное обеспечение управления
- SuperDoctor III; Watch Dog; NMI; опционально IPMI 1.5 / 2.0
- Тип BIOS
- 128Mb SPI Flash EEPROM, AMI BIOS
- Удалённое управление IPMI
- Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC
- Функции BIOS
- Plug and Play (PnP); APM 1.2; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1
Отзывы о товаре
Вопросы о товаре
Что нужно проверить перед установкой MBD-X9DRW-3TF+-B: требования к сокету/процессорам и размещению в корпусе?
Как учесть требования к памяти DDR3 RDIMM и общий лимит 768 ГБ при проектировании конфигурации?
Какие сетевые риски возникают, если вы планируете использовать одновременно 2 x 10GbE и 2 x Gigabit LAN на MBD-X9DRW-3TF+-B?
Как интерпретировать 8 x SAS в контексте дисковой подсистемы при подборе накопителей?
Зачем в MBD-X9DRW-3TF+-B нужен IPMI, и какие практические действия это позволяет упростить?
