Артикул: MBD-X9DRL-7F-O

Наличие уточняйте

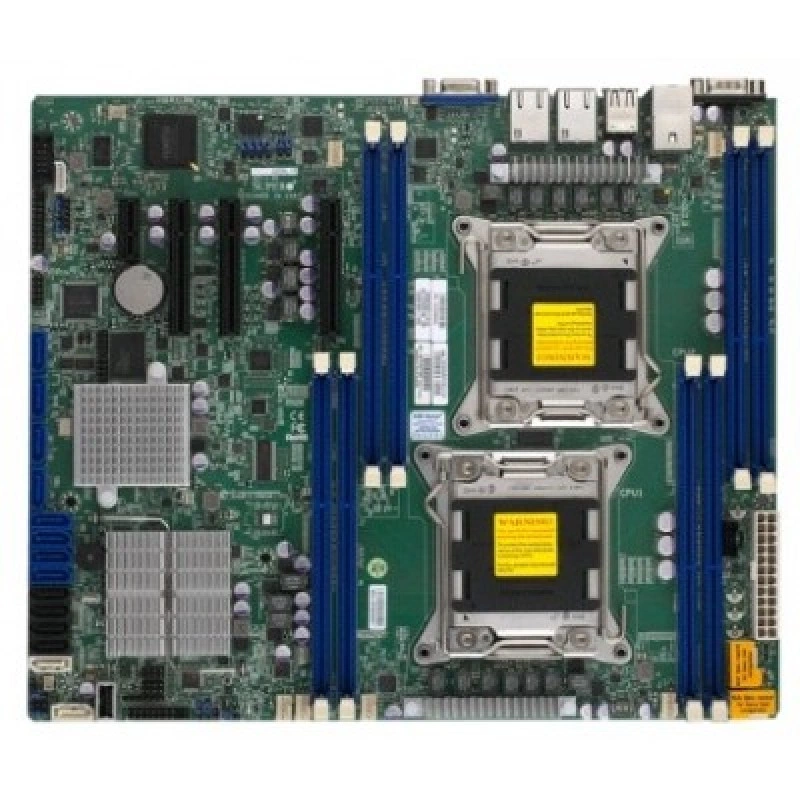

Материнская плата Supermicro MBD-⁠X9DRL-⁠7F-⁠O

Цена последней отгрузки со склада:

33 600 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X9DRL-7F-O

Supermicro MBD-X9DRL-7F-O — материнская плата для серверных конфигураций с несколькими процессорными узлами. Основой аппаратной конфигурации служит модель X9DRL-7F. Процессорная платформа: Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 130W TDP **); 2 процессорных разъёма R (LGA 2011).

Формат платы — ATX. Её габариты составляют 12" x 10" (30.48cm x 25.4cm). Системная логика: Intel C602J чипсет. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM. Поддерживаемый тип и режимы RAM: 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.. Сетевые контроллеры и подключение: Intel i210 Gigabit Ethernet; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201F PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Практическая задача X9DRL-7F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Процессор подбирают по поддерживаемому семейству, разъёму, тепловому пакету и требуемой версии BIOS. В многопроцессорной системе память и доступ к устройствам распределяют с учётом топологии CPU. Это влияет на настройку виртуальных машин и задержки обращения к данным.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC. Удалённое администрирование полезно для оборудования, установленного в стойке или филиале. До размещения сервера проверяют доступные способы подключения, аппаратный журнал и получение показаний датчиков. В рабочей сети административные интерфейсы ограничивают доверенными узлами.

Технические особенности

  • Процессорная подсистема: Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 130W TDP **); 2 процессорных разъёма R (LGA 2011).
  • Форм-фактор и габариты: ATX; 12" x 10" (30.48cm x 25.4cm).
  • Оперативная память: 8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM.
  • Тип и режимы памяти: 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти..
  • Сеть: Intel i210 Gigabit Ethernet; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201F PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
  • SATA: SATA 2.0 3Gb/s с RAID 0, 1, 5, 10; SATA 3.0 6Gb/s с RAID 0, 1, 10; 2 SATA 3.0 портов (6Gb/s); 4 SATA 2.0 портов (3Gb/s).
  • SAS: SAS2 from Broadcom 2208; HW RAID 0, 1, 10 Поддержка; Battery Backup Unit (BBU) is not поддерживается; поддержка До 16 устройств по умолчанию, поддержка большего числа HDD доступна опционально * * для special sku, please contact your Supermicro Sales.; 8 SAS портов.
  • PCIe: 2 PCI-E 3.0 x8; 1 PCI-E 2.0 x4 (в x8); 1 PCI-E 2.0 x1.
  • USB: 7 USB 2.0 портов Всего (4 сзади + 2 через внутреннюю колодку + 1 Type A).
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC.

Сценарии применения

Систему на этой плате можно комплектовать под вычисления, работу с данными или изолированные среды разработки. Для каждого сценария сначала задают измеримый результат: длительность задания, время ответа либо допустимую задержку доступа к дискам. После этого подбирают CPU, память и интерфейсы, а не обещают фиксированное число пользователей по модели платы.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X9DRL-7F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 130W TDP **); 2 процессорных разъёма R (LGA 2011). Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; 1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-813MFTQ-R400CB, CSE-833T-653B. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X9DRL-7FIntel Xeon процессор E5-2600 и E5-2600 v2 family † (До 130W TDP **); 2 процессорных разъёма R (LGA 2011)8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel i210 Gigabit Ethernet; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201F PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
X9DRL-iFIntel Xeon процессор E5-2600 и E5-2600 v2 family † (До 130W TDP **); 2 процессорных разъёма R (LGA 2011)8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel 82574L Gigabit Ethernet; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
X9DRL-EFIntel Xeon процессор E5-2600 и E5-2600 v2 family † (До 130W TDP **); 2 процессорных разъёма R (LGA 2011)8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel i210 Gigabit Ethernet; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201F PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
X9DRL-3FIntel Xeon процессор E5-2600 и E5-2600 v2 family † (До 130W TDP **); 2 процессорных разъёма R (LGA 2011)8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel 82574L Gigabit Ethernet; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы устанавливают CPU и DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 10°C - 35°C (50°F - 95°F). Температура хранения: -40°C - 70°C (-40°F - 158°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 5% - 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X9DRL-7F. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят X9DRL-7F MBD-X9DRL-7F — 1 шт., Кабели интерфейсов CBL-0044L — 8 шт., Заглушка I/O MCP-260-00042-0N — 1 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться CBL-0044L, MCP-260-00042-0N. Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.

Технические характеристики MBD-X9DRL-7F-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.5 V, 1.35 V
Ёмкость и слоты памяти
8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM
Ёмкость модулей DIMM
32GB, 16GB, 8GB, 4GB, 2GB, 1GB, 64GB LRDIMM
Контакты модуля памяти
240-pin
Тип и скорость памяти
1866/1600/1333/1066/800MHz* ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами; Поддержка ECC и non-ECC UDIMMs * Maximum скорость памяти may be capped by CPU. Проверьте that chosen CPU can Поддержка desired скорость памяти.

Процессорная подсистема

Кэш-память
До 30MB
Поддерживаемые процессоры
Intel Xeon процессор E5-2600 и E5-2600 v2 family † (До 130W TDP **); 2 процессорных разъёма R (LGA 2011)
Сокет процессора
LGA 2011
Тепловой пакет CPU
До 130W
Чипсет
Intel C602J чипсет
Количество процессорных разъёмов
2
Системная шина
QPI До 8 GT/s

Интерфейсы и расширение

COM-порты и колодки
Всего of 2 COM портов: 1 сзади, 1 через внутреннюю колодку
Видеовыходы
Matrox G200eW; 1 VGA порт
Порты USB
7 USB 2.0 портов Всего (4 сзади + 2 через внутреннюю колодку + 1 Type A)
Сетевые контроллеры
Intel i210 Gigabit Ethernet; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201F PHY (выделенный IPMI)
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
2 PCI-E 3.0 x8; 1 PCI-E 2.0 x4 (в x8); 1 PCI-E 2.0 x1

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: X9DRL-7F MBD-X9DRL-7F
1 шт.; X9DRL-7F Материнская плата
Комплект: Заглушка I/O MCP-260-00042-0N
1 шт.; Стандартная заглушка I/O для X9 разъём R server MB с Gasket.
Комплект: Кабели интерфейсов CBL-0044L
8 шт.; Кабель SATA 61CM плоский S-S PBF
Поддерживаемые модели
SYS-6017R-M7UF; SYS-6017R-M7RF
Условия и ограничения
† BIOS версия 3.0 или новее is требуется; ** Материнская плата поддержка this maximum TDP. Проверьте your system can thermally Поддержка
Условия совместимости шасси
Для плат нового поколения Intel Xeon рекомендуется шасси ревизии M; точную модификацию корпуса согласуют при подборе.

Конструкция и условия эксплуатации

Габариты
12" x 10" (30.48cm x 25.4cm)
Относительная влажность хранения
5% - 95% (без конденсации)
Рабочая относительная влажность
8% - 90% (без конденсации)
Рабочая температура
10°C - 35°C (50°F - 95°F)
Температура хранения
-40°C - 70°C (-40°F - 158°F)
Форм-фактор
ATX

Накопители

SATA DOM
1 DOM (Disk on Module) power разъём
Контроллер и порты SAS
SAS2 from Broadcom 2208; HW RAID 0, 1, 10 Поддержка; Battery Backup Unit (BBU) is not поддерживается; поддержка До 16 устройств по умолчанию, поддержка большего числа HDD доступна опционально * * для special sku, please contact your Supermicro Sales.; 8 SAS портов
Контроллер и порты SATA
SATA 2.0 3Gb/s с RAID 0, 1, 5, 10; SATA 3.0 6Gb/s с RAID 0, 1, 10; 2 SATA 3.0 портов (6Gb/s); 4 SATA 2.0 портов (3Gb/s)

Питание и охлаждение

Вентиляторы и охлаждение
6x 4-pin разъёмы вентиляторов с контроль оборотов; Контроль оборотов для регулировки скорости; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; RoHS, Halogen Free; Две зоны охлаждения
Контроль напряжений
Мониторинг для CPU ядер, +3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, Напряжения памяти.; 5+1 фазы импульсного регулятора напряжения; PCH ядер (1.1V и 1.5V)
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; Управление температурным режимом для 6x разъёмы вентиляторов; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы; Индикатор состояния Suspend; UID/удалённый UID
Управление питанием
ACPI / APM Управление питанием; Настройка включения после восстановления питания

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
SuperDoctor III; Watch Dog; IPMI 2.0
Тип BIOS
128Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC
Функции BIOS
Plug and Play (PnP); APM 1.2; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; SMBIOS 2.7.1; UEFI 2.3.1

Отзывы о товаре

westwind05.07.2025

5/5

Меняли основную плату в сервере, поэтому важнее всего было попасть в посадку и сразу вернуть машину в работу. Двухпроцессорная конфигурация с LGA2011 и память DDR3 определились без лишних настроек. После запуска осталась только финальная проверка, дальше сервер уже работал в обычном режиме.

Плюсы товара

Сервер быстро вернулся в строй

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие ограничения по CPU-сокету и платформе нужно проверить, чтобы SuperMicro MBD-X9DRL-7F-O встала в ваш сервер?

Плата рассчитана на LGA2011 и платформу Intel Xeon (2× LGA2011). При выборе убедитесь, что ваши процессоры и системная платформа соответствуют LGA2011 и форм-фактору ATX.

Если вы планируете большой объем памяти, какие практические ограничения нужно учесть по типу модулей и объему на слотах?

Поддерживается до 256 ГБ на 8 слотах памяти DDR3 DIMM, включая RDIMM. Перед покупкой оцените, что ваши модули соответствуют RDIMM/DDR3 DIMM и что суммарная емкость укладывается в 256 ГБ для этой платы.

Как разнородные интерфейсы накопителей (SAS 2 и SATA разных поколений) могут повлиять на планирование дисковой подсистемы?

На плате есть 8× SAS 2, 2× SATA3 и 4× SATA2. При проектировании конфигурации учитывайте, какие диски вы хотите использовать и как распределить их между SAS и SATA портами, чтобы не получить ограничения по требуемой скорости/типу подключения.

IPMI и удаленное управление: какие сценарии эксплуатации оно закрывает, и что проверить при развертывании управления?

Указан IPMI и 2 LAN. При внедрении проверьте, что у вас будет доступ к нужной сети управления и что выбранные LAN-интерфейсы смогут обеспечить удаленный доступ для администрирования.

Какая часть обслуживания может быть упрощена встроенной графикой, и когда это важно при удаленной поддержке?

На плате есть встроенный видеоадаптер и VGA. Это помогает при базовой локальной диагностике/настройке без отдельной видеокарты, что бывает важно в сценариях удаленного развертывания и обслуживания.
