Артикул: MBD-X9SRD-F-B

Наличие уточняйте

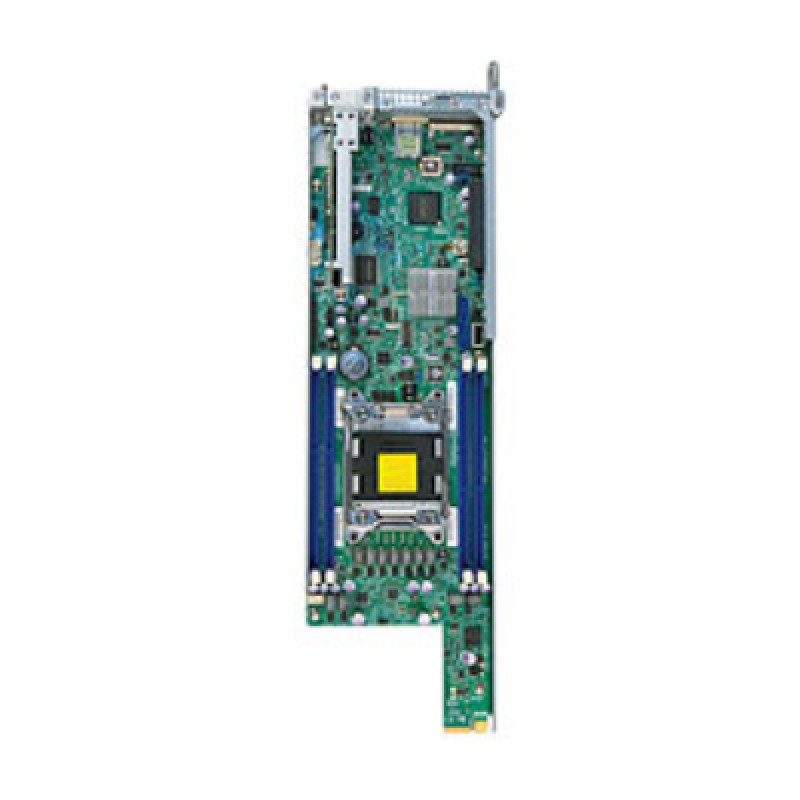

Материнская плата Supermicro MBD-⁠X9SRD-⁠F-⁠B

Цена последней отгрузки со склада:

32 300 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X9SRD-F-B

Материнская плата Supermicro MBD-X9SRD-F-B предназначена для серверов и специализированных вычислительных узлов. При комплектации ориентируются на аппаратную модель X9SRD-F. Поддерживаемая процессорная конфигурация: 1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 130W).

Формат платы — Проприетарный. Её габариты составляют 4.75" x 15.95", (12.06cm x 40.51cm). Системная логика: Intel C602J PCH чипсет. При выборе корпуса учитывают также расположение портов, креплений и воздушный поток.

Память и её ёмкость: 4x 240-pin DDR3 разъёма DIMM; поддержка До 128 GB DDR3 ECC регистровая память (RDIMM); поддержка До 32 GB DDR3 ECC Un-Buffered память (UDIMM). Поддерживаемый тип и режимы RAM: 1866/1600/1333/1066 MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Сетевые контроллеры и подключение: 1x Realtek RTL8201N PHY (выделенный IPMI); 1x RJ45 Выделенная LAN IPMI порт. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

При проектировании сервера на X9SRD-F сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 130W).
  • Форм-фактор и габариты: Проприетарный; 4.75" x 15.95", (12.06cm x 40.51cm).
  • Оперативная память: 4x 240-pin DDR3 разъёма DIMM; поддержка До 128 GB DDR3 ECC регистровая память (RDIMM); поддержка До 32 GB DDR3 ECC Un-Buffered память (UDIMM).
  • Тип и режимы памяти: 1866/1600/1333/1066 MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: 1x Realtek RTL8201N PHY (выделенный IPMI); 1x RJ45 Выделенная LAN IPMI порт.
  • SATA: 1x SATA DOM; SATA 3.0 6Gb/s с RAID 0, 1, 5, 10; 2x SATA 3.0 портов (6Gb/s).
  • PCIe: 1x PCI-E 3.0 x8 LP слот (для AOC-CGP-I2-O-P); 1x PCI-E 3.0 x8 разъём.
  • USB: 2x Внутренний USB (через внутреннюю колодку).
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC.
  • Охлаждение: Всего of 5 разъёмы вентиляторов supporting До 5 вентиляторов; Five 4-pin разъёмы вентиляторов; 5x вентиляторов с контролем оборотов.

Сценарии применения

Плату рассматривают для прикладного сервера, виртуализации, файлового узла или инфраструктурных служб. Выбор роли зависит от установленного CPU, объёма RAM, дисков и сетевых адаптеров. Для базы данных оценивают задержки ввода-вывода и время типовых операций, а для ВМ — суммарный рабочий набор памяти и конкуренцию за ядра.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X9SRD-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 130W). Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 4x 240-pin DDR3 разъёма DIMM; поддержка До 128 GB DDR3 ECC регистровая память (RDIMM); поддержка До 32 GB DDR3 ECC Un-Buffered память (UDIMM); 1866/1600/1333/1066 MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Для проприетарного формата выбирают шасси, рассчитанное на точную плату, её питание и райзеры. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X9SRD-F1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 130W)4x 240-pin DDR3 разъёма DIMM; поддержка До 128 GB DDR3 ECC регистровая память (RDIMM); поддержка До 32 GB DDR3 ECC Un-Buffered память (UDIMM); 1x Realtek RTL8201N PHY (выделенный IPMI); 1x RJ45 Выделенная LAN IPMI порт
X9SRW-F1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 135W)8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 Gigabit Ethernet LAN портов; 1x RJ45 Выделенная LAN IPMI порт
X9SRL-F1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 130W)8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel 82574L Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
X9SRi-F1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 135W)8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт GbE LAN; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. CPU, радиатор и DIMM устанавливают в предусмотренной последовательности. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X9SRD-F. Суффикс -B обозначает исполнение Bulk для комплектации системы. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X9SRD-F-B

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.5 V
Ёмкость и слоты памяти
4x 240-pin DDR3 разъёма DIMM; поддержка До 128 GB DDR3 ECC регистровая память (RDIMM); поддержка До 32 GB DDR3 ECC Un-Buffered память (UDIMM)
Ёмкость модулей DIMM
32GB, 16GB, 8GB, 4GB, 2GB, 1GB, 64GB LRDIMM
Контакты модуля памяти
240-pin
Тип и скорость памяти
1866/1600/1333/1066 MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 130W)
Сокет процессора
LGA 2011
Тепловой пакет CPU
До 130W
Чипсет
Intel C602J PCH чипсет
Количество процессорных разъёмов
1

Интерфейсы и расширение

COM-порты и колодки
2x Fast UART 16550 serial порт (Один колодка и Один сзади порт)
Видеовыход VGA
Matrox G200eW 16MB DDR2; 1x VGA порт
Порты USB
2x Внутренний USB (через внутреннюю колодку)
Сетевые контроллеры
1x Realtek RTL8201N PHY (выделенный IPMI)
Сетевые порты
1x RJ45 Выделенная LAN IPMI порт
Слоты PCIe
1x PCI-E 3.0 x8 LP слот (для AOC-CGP-I2-O-P); 1x PCI-E 3.0 x8 разъём

Комплектация и совместимость

Исполнение поставки
Bulk
Комплект: Материнская плата MBD-X9SRD-F
1 шт.; X9SRD-F Материнская плата
Условия и ограничения
† BIOS версия 3.0 или новее is требуется
Условия совместимости шасси
Для большинства плат нового поколения Intel Xeon рекомендуется шасси ревизии K; точную модификацию корпуса согласуют при подборе.

Конструкция и условия эксплуатации

Габариты
4.75" x 15.95", (12.06cm x 40.51cm)
Форм-фактор
Проприетарный

Накопители

SATA DOM
1x DOM (Disk on Module) power разъём
Контроллер и порты SATA
1x SATA DOM; SATA 3.0 6Gb/s с RAID 0, 1, 5, 10
Порты Serial ATA
2x SATA 3.0 портов (6Gb/s)

Питание и охлаждение

Вентиляторы и охлаждение
Всего of 5 разъёмы вентиляторов supporting До 5 вентиляторов; Five 4-pin разъёмы вентиляторов; 5x вентиляторов с контролем оборотов
Дополнительные функции
RoHS; Halogen Free
Контроль напряжений
Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, ±12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, HT, память, Напряжения чипсета.; 5-фазы импульсного регулятора напряжения с auto-sense from 0.8375V-1.60V
Контроль температуры
Защита CPU при перегреве; FC temperature sensing logic; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы; +5V Индикатор дежурного питания; UID/удалённый UID
Управление питанием
ACPI / ACPM Управление питанием; Принудительное выключение кнопкой питания; Настройка включения после восстановления питания; Suspend to RAM (STR)

Управление и безопасность

Подключение TPM
1x TPM колодка
Программное обеспечение управления
IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка; SuperDoctor III; Watch Dog; NMI
Тип BIOS
32Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка; Nuvoton WPCM450 BMC
Функции BIOS
Plug and Play (PnP); APM 1.2; ACPI 1.0 / 2.0; Поддержка USB-клавиатуры; SMBIOS 2.3; Пробуждение по RTC

Отзывы о товаре

Ksenia12.05.2026

5/5

Плату ставили в двухсокетный сервер на Xeon E5, и после включения она сразу увиделась системой. Десять SATA3 портов и два 10GBase-T уже потом помогли спокойно собрать нужную конфигурацию. Для старого шасси это оказался удобный вариант, сервер после замены поднялся без лишних действий.

Плюсы товара

Плата определилась сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие требования по накопителям и скорости обмена стоит учесть при выборе этого варианта платы для серверного хранения?

Плата дает 10 портов SATA3 и RAID уровней 0/1/5/10. При подборе под нагрузку учитывайте, что общая схема хранения и производительность будут зависеть от количества SATA-дисков и выбранного RAID-уровня.

Подойдет ли плата для проектов, где важна сетевая пропускная способность, учитывая два 10GBase-T порта?

Установлены 2 порта RJ45 10GBase-T. Это полезно, когда нужны более высокие скорости, но в инфраструктуре все равно нужно сопоставить сеть 10GbE с коммутаторами, кабелями и нагрузочным профилем сервера.

Какие риски совместимости нужно проверить перед установкой, учитывая двухпроцессорную плату и сокеты LGA 2011?

Здесь 2 сокета LGA 2011 и платформа Intel Xeon E5. Перед монтажом в сервер убедитесь, что в выбранном корпусе и сборке предусмотрена поддержка двухпроцессорной конфигурации под LGA 2011, иначе система может не заработать как планируется.

Как правильно оценить расширение через PCIe, чтобы хватило слотов под контроллеры и сетевые карты?

На плате предусмотрены PCI-E 3.0 x16 и PCI-E 3.0 x8. При планировании конфигурации со вспомогательными контроллерами и адаптерами заранее проверьте, какие задачи вы хотите закрыть через расширение и хватит ли разъемов под нужный набор карт.

Есть ли смысл закладывать большой объем RAM, и чем может ограничиваться конфигурация по памяти на этой плате?

Под DDR3 предусмотрено 16 слотов памяти. Ограничение по максимальному объему будет определяться доступным числом слотов и тем, как вы разложите модули, поэтому планируйте требуемый объем заранее, а не «по месту».
