Артикул: MBD-X9SRE-F-O

Наличие уточняйте

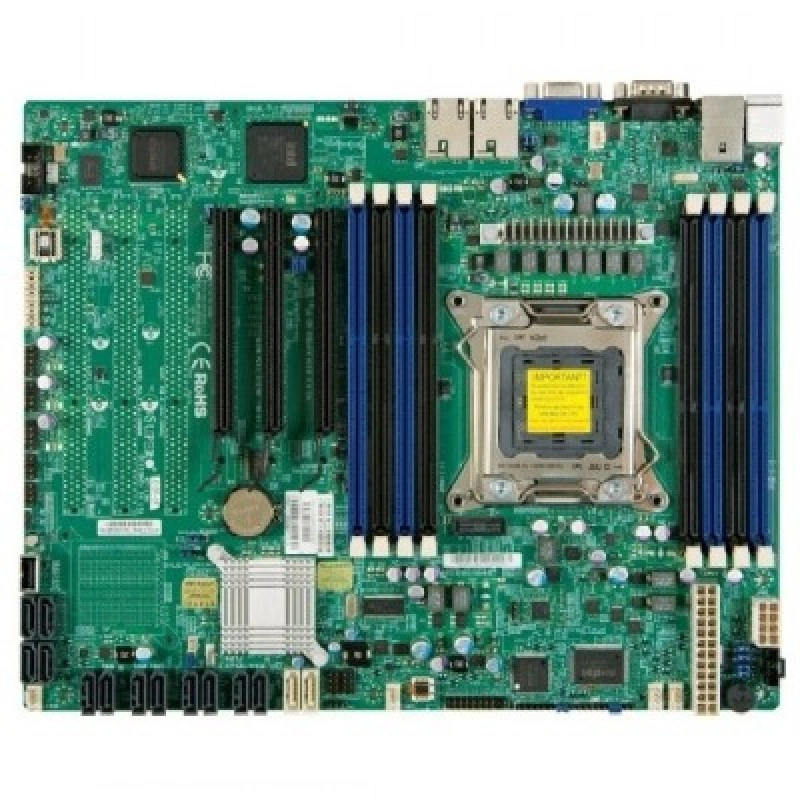

Материнская плата Supermicro MBD-⁠X9SRE-⁠F-⁠O ATX

Цена последней отгрузки со склада:

31 700 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X9SRE-F-O

Материнская плата Supermicro MBD-X9SRE-F-O относится к серверным платам формата ATX и построена на платформе Xeon с процессорным разъемом LGA2011 и чипсетом iC602. Это основа для серверных и рабочих конфигураций, где требуется поддержка процессоров Xeon, большое количество модулей памяти и расширенный набор интерфейсов хранения и расширения. Модель подходит для сборки серверов, ориентированных на ресурсоемкие вычислительные задачи, организацию дисковой подсистемы и использование дополнительных карт расширения.

Плата поддерживает восемь слотов DDR3, имеет восемь портов SATA и два порта SATA3, а также три слота PCI-X, видеовыход VGA, средства удаленного управления IPMI и два сетевых интерфейса LAN. Такой набор характеристик делает ее удобной для серверных платформ, где важны гибкость конфигурации, масштабируемость по памяти и возможность подключать накопители и периферийные устройства без ограничения по базовым интерфейсам. Форм-фактор ATX позволяет применять плату в полноразмерных корпусах с достаточным пространством для размещения компонентов.

Supermicro MBD-X9SRE-F-O рассчитана на создание функциональной серверной системы с упором на стабильность, расширяемость и поддержку классической серверной архитектуры. Она подходит для решений, в которых требуется сочетание процессоров Xeon, большого объема памяти, дисковых интерфейсов SATA и средств администрирования.

Функциональные возможности

Плата X9SRE-F задаёт аппаратные границы будущей системы. Её процессорную подсистему комплектуют под совместимое семейство CPU, а систему охлаждения — под фактическую тепловую нагрузку. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка. При поддерживаемых функциях BMC администратор контролирует аппаратные датчики и состояние сервера независимо от основной ОС. Сеть управления выделяют в административный сегмент, а доступ к консоли настраивают по возможностям прошивки и имеющимся лицензиям. Это сокращает число операций, требующих физического присутствия у системы.

Технические особенности

  • Процессорная подсистема: 1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 135W).
  • Форм-фактор и габариты: ATX; 12" x 9.6", (30.5cm x 24.4cm).
  • Оперативная память: 8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM.
  • Тип и режимы памяти: 1866/1600/1333/1066MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт.
  • SATA: SATA3 (6Gb/s) и SATA2 (3Gb/s); RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux); 2 SATA 3.0 портов (6Gb/s); 4 SATA 2.0 портов (3Gb/s).
  • PCIe: 1 (x16) PCI-E 3.0 слот; 1 (x8) PCI-E 3.0 (в x16) слот; 1 (x4) PCI-E 2.0 (в x16) слот; 3 PCI-X 64bit 133/100 слоты.
  • USB: 9 USB 2.0 портов Всего (2 сзади + 6 через внутреннюю колодку + 1 Type A).
  • Управление: Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка.
  • Охлаждение: Всего of five 4-pin разъёмы вентиляторов supporting До 5 вентиляторов; 5 вентиляторов w/ tachometer состояние мониторинг; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X9SRE-F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: 1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 135W). При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; 1866/1600/1333/1066MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-823TQ-653LPB, CSE-826E16-R500LPB. Перед сборкой согласуют райзер, монтажные стойки, охлаждение и прокладку кабелей. Доступные дисковые места и питание определяет конкретное исполнение шасси.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

МодельПроцессорная платформаПамять и сеть
X9SRE-F1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 135W)8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
X9SRE-3F1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 135W)8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
X9SRW-F1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 135W)8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 Gigabit Ethernet LAN портов; 1x RJ45 Выделенная LAN IPMI порт
X9SRL-F1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 130W)8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM; Intel 82574L Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата X9SRE-F. Суффикс -O относится к розничному исполнению Retail. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X9SRE-F-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти
Напряжение памяти
1.5 V, 1.35 V
Ёмкость и слоты памяти
8x 240-pin DDR3 разъёма DIMM; До 512GB DDR3 ECC LRDIMM; До 256GB DDR3 ECC RDIMM; До 64GB DDR3 ECC/non-ECC UDIMM
Ёмкость модулей DIMM
32GB, 16GB, 8GB, 4GB, 2GB, 1GB, 64GB LRDIMM
Контакты модуля памяти
240-pin
Тип и скорость памяти
1866/1600/1333/1066MHz ECC DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
1 процессорный разъём R (LGA 2011); Intel Xeon процессор E5-2600/1600 и E5-2600/1600 v2 family † (До 12 ядер и До 135W)
Сокет процессора
LGA 2011
Тепловой пакет CPU
До 135W
Чипсет
Intel C602 чипсет
Количество процессорных разъёмов
1

Интерфейсы и расширение

COM-порты и колодки
1 serial порт (сзади) и 1 serial колодка (side)
Super I/O
Nuvoton NCT 6776F
Видеовыходы
Matrox G200eW 16MB DDR2 graphics; 1 VGA порт
Клавиатура и мышь
2 PS/2 клавиатура/мышь портов
Порты USB
9 USB 2.0 портов Всего (2 сзади + 6 через внутреннюю колодку + 1 Type A)
Сетевые контроллеры
Intel i350 Два порт Gigabit Ethernet; Virtual Machine Device Queues reduce I/O overhead; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45
Сетевые порты
2 RJ45 Gigabit Ethernet LAN портов; 1 RJ45 Выделенная LAN IPMI порт
Слоты PCIe
1 (x16) PCI-E 3.0 слот; 1 (x8) PCI-E 3.0 (в x16) слот; 1 (x4) PCI-E 2.0 (в x16) слот; 3 PCI-X 64bit 133/100 слоты

Комплектация и совместимость

Исполнение поставки
Retail
Условия и ограничения
† BIOS версия 3.0 или новее is требуется † E5-1600 серии CPU does not Поддержка LRDIMM type память
Условия совместимости шасси
до Поддержка motherboards based on Intel Xeon процессор 5500/3500 серии, ревизия K или новее chassis is recommended для most models. Условия уточняют при подборе конфигурации.

Конструкция и условия эксплуатации

Габариты
12" x 9.6", (30.5cm x 24.4cm)
Форм-фактор
ATX

Накопители

SATA DOM
1 DOM (Disk on Module) power разъём
Контроллер SCU
4 SATA портов (3Gb/s) через SCU
Контроллер и порты SATA
SATA3 (6Gb/s) и SATA2 (3Gb/s); RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux); 2 SATA 3.0 портов (6Gb/s); 4 SATA 2.0 портов (3Gb/s)

Питание и охлаждение

Вентиляторы и охлаждение
Всего of five 4-pin разъёмы вентиляторов supporting До 5 вентиляторов; 5 вентиляторов w/ tachometer состояние мониторинг; Контроль оборотов для регулировки скорости; Мониторинг состояния для включения и выключения; Регулировка вентиляторов для снижения шума; Разъёмы вентиляторов с PWM-управлением
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса; RoHS, Halogen Free
Контроль напряжений
Мониторинг для CPU ядер, +3.3V, +5V, ±12V, +5V дежурное питание, VBAT, HT, память, Напряжения чипсета.
Контроль температуры
Мониторинг температуры CPU и корпуса; Защита CPU при перегреве; I 2 C temperature sensing logic; Поддержка Thermal Monitor 2 (TM2); PECI
Светодиодные индикаторы
Индикатор перегрева CPU/системы; Индикатор состояния Suspend; UID/удалённый UID
Управление питанием
ACPI / APM Управление питанием; Включение с клавиатуры из Soft-Off; Автоотключение вентилятора CPU в режиме сна; Настройка включения после восстановления питания

Управление и безопасность

Подключение TPM
1 TPM колодка
Программное обеспечение управления
IPMI (Intelligent Platform Management Interface) v1.5 / 2.0 с KVM Поддержка; SuperDoctor III; Watch Dog; NMI
Тип BIOS
64Mb SPI Flash EEPROM, AMI BIOS
Удалённое управление IPMI
Поддержка Intelligent Platform Management Interface v.2.0; IPMI 2.0 с Виртуальные носители over LAN и KVM-over-LAN Поддержка
Функции BIOS
Plug and Play (PnP); APM 1.2; DMI 2.3; PCI 2.3; ACPI 1.0 / 2.0 / 3.0 / 4.0; Поддержка USB-клавиатуры; Аппаратная защита BIOS; SMBIOS 2.7.1; UEFI 2.3.1; Пробуждение по RTC

Отзывы о товаре

Карина Титова27.08.2025

5/5

После замены этой платы сервер запустился, а дальше уже подняли остальное. Память DDR3 и два сетевых канала появились в системе сразу, без лишней переделки. Для большого корпуса ATX это оказался спокойный вариант.

Плюсы товара

Сервер запустился после замены

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какие совместимостные ограничения по CPU-платформе и монтажу нужно учесть при подборе этой платы в серверную сборку?

Плата рассчитана на LGA2011 и выполнена в формате ATX. При подборе шасси/материнской сборки проверьте, что вы используете совместимую платформу под LGA2011 и ATX-совместимые размеры корпуса.

Как дисковая часть влияет на архитектуру хранения: сколько SATA и SATA3 доступно на плате?

Поддерживается 8 x SATA и 2 x SATA3. Это важно для проектирования подсистемы хранения: заранее определите, какие диски/контроллеры вы планируете подключать в каждый тип интерфейса.

Какие риски по расширению стоит оценить при установке карт: какие слоты расширения присутствуют и в каком количестве?

На плате предусмотрены 3 x PCI-X слота. Если в проекте нужны карты с другим типом интерфейса расширения, может потребоваться другая плата или переход/доп. решения.

Как ограничение по типу и числу модулей памяти влияет на конфигурации и модернизацию в долгосрочной эксплуатации?

Поддерживается DDR3 и 8 слотов памяти. При планировании нагрузки и роста важно заранее определить, какой объем вы хотите получить через заполнение 8 слотов DDR3, чтобы избежать ситуации, когда рост упирается в доступные слоты/тип памяти.

Если в проекте критична удаленная поддержка администратором, какие средства управления предусмотрены на плате?

На плате есть IPMI для удаленного управления. Это позволяет организовать удаленное администрирование на уровне платы, что полезно для эксплуатации серверов без постоянного физического доступа.
