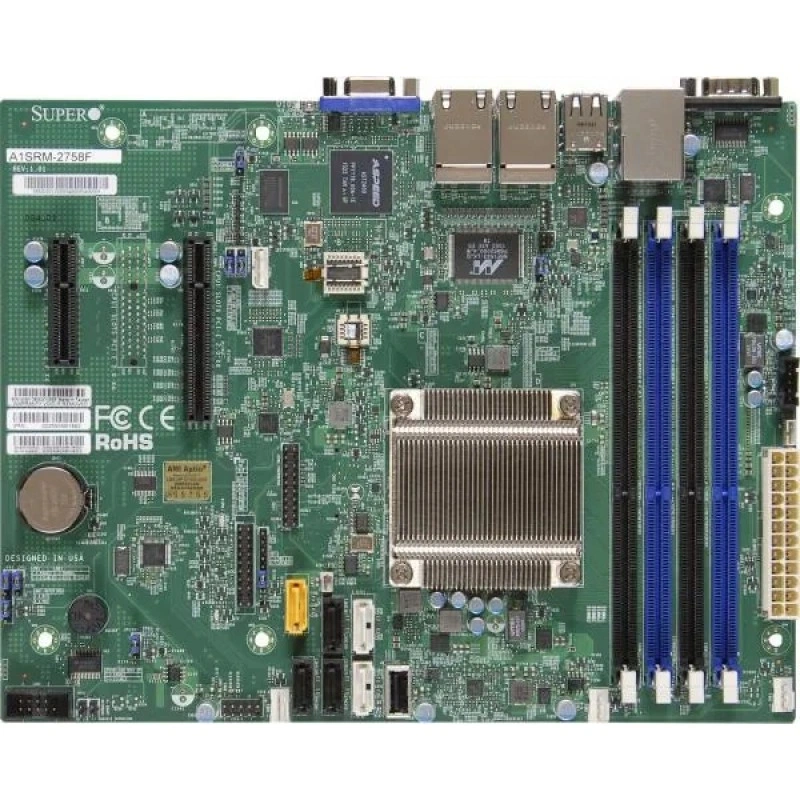

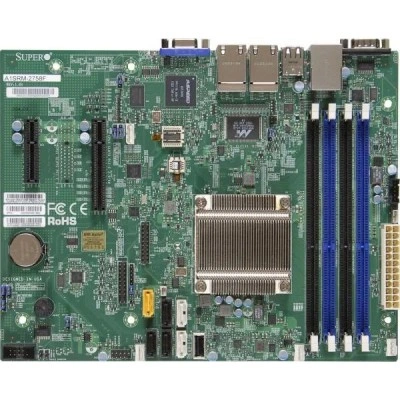

Материнская плата Supermicro A1SRM-2758F MBD-A1SRM-2758F

Основная информация о материнской плате Supermicro MBD-A1SRM-2758F

Supermicro MBD-A1SRM-2758F используют как основу компактных сетевых и встраиваемых систем. Модель A1SRM-2758F определяет совместимость вычислительной части, памяти и расширения. Процессоры: Intel Atom процессор C2758; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP До 20W TDP.

Формат платы — mATX. Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; x8 Width только; 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM x8 Width только. Сетевые контроллеры и подключение: 4 LAN с Intel C2000 SoC I354. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Практическая задача A1SRM-2758F — связать вычисления с памятью и вводом-выводом без несогласованных компонентов. Встроенный процессор входит в аппаратную основу изделия; его исполнение проверяют по полному обозначению платы. Производительность прикладной системы зависит от характера вычислений и обмена с накопителями. Запас по CPU оценивают вместе с объёмом RAM и временем выполнения рабочих операций.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

• Процессорная подсистема: Intel Atom процессор C2758; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP До 20W TDP.
• Форм-фактор и габариты: mATX.
• Оперативная память: 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; x8 Width только; 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM x8 Width только.
• Сеть: 4 LAN с Intel C2000 SoC I354.
• SATA: SoC контроллер для 4 SATA2 (3 Gbps) портов; 2 SATA3 (6 Gbps).
• PCIe: 1 PCI-E 2.0 x8; 1 PCI-E 2.0 x4.
• USB: 7 USB 2.0 портов (4 сзади + 2 через внутренние колодки + 1 Type A).
• Охлаждение: 3x 4-pin разъёмы вентиляторов (До 3 вентиляторов), Регулировка оборотов вентиляторов, Светодиодная индикация перегрева, PWM Регулировка оборотов вентиляторов, Системное управление, Разъёмы вентиляторов с контролем температуры и оборотов.
• Системная логика: Система на кристалле SoC.
• Видео: ASPEED AST2400 BMC; 1 порт.

Сценарии применения

Один из сценариев — отдельный узел, который выполняет ограниченный набор служб рядом с источником данных. Для такого применения проверяют требования к размерам, питанию, сети и возможности удалённого обслуживания. Расчёт запаса ведут по измеренной загрузке выбранных приложений.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро A1SRM-2758F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Atom процессор C2758; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP До 20W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM; x8 Width только; 64GB небуферизованная ECC/non-ECC UDIMM, DDR3-1600MHz, в 4 разъёма DIMM x8 Width только. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-512L-200B, SC813MTQ-350CB. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.
