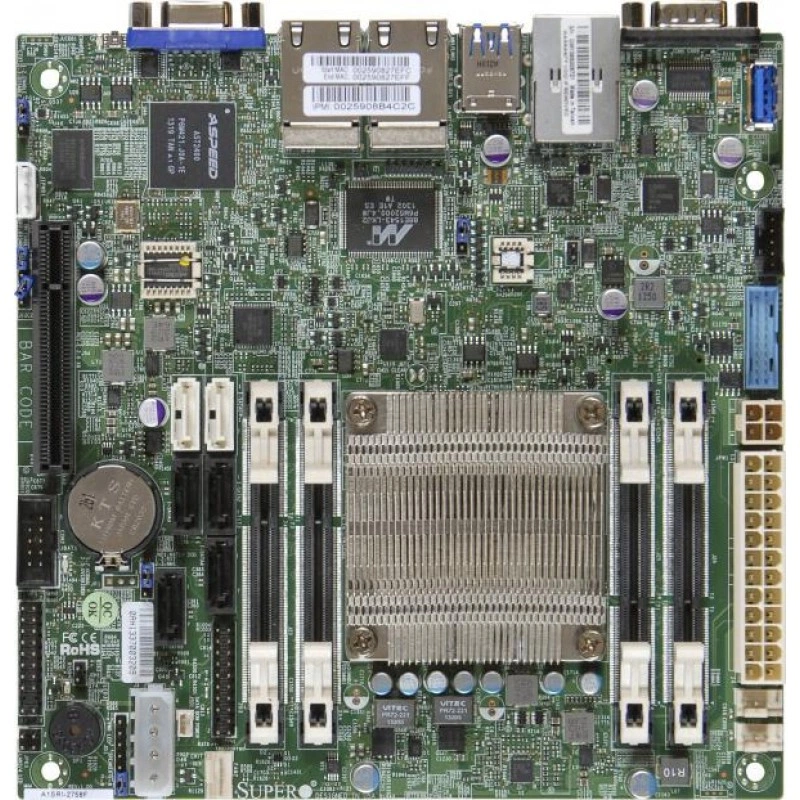

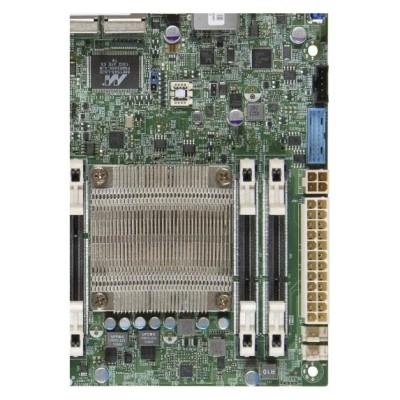

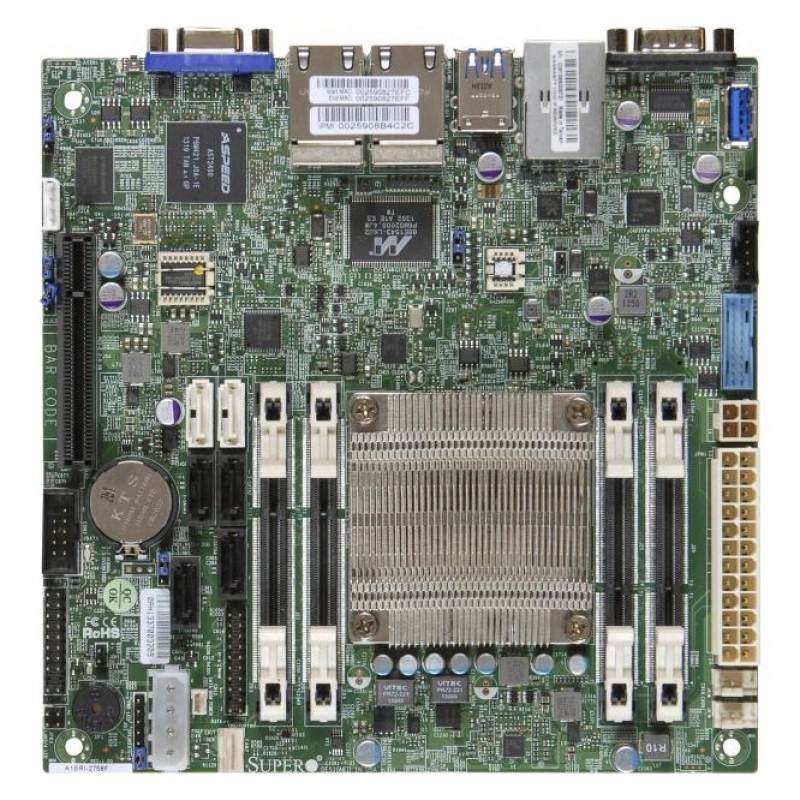

Материнская плата Supermicro A1SRi-2758F MBD-A1SRi-2758F

Основная информация о материнской плате Supermicro MBD-A1SRi-2758F

Supermicro MBD-A1SRi-2758F используют как основу компактных сетевых и встраиваемых систем. Модель A1SRi-2758F определяет совместимость вычислительной части, памяти и расширения. Процессоры: Intel Atom процессор C2758; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP 20W TDP.

Формат платы — Mini-ITX. Её габариты составляют 6.75" x 6.75" (17.15cm x 17.15cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

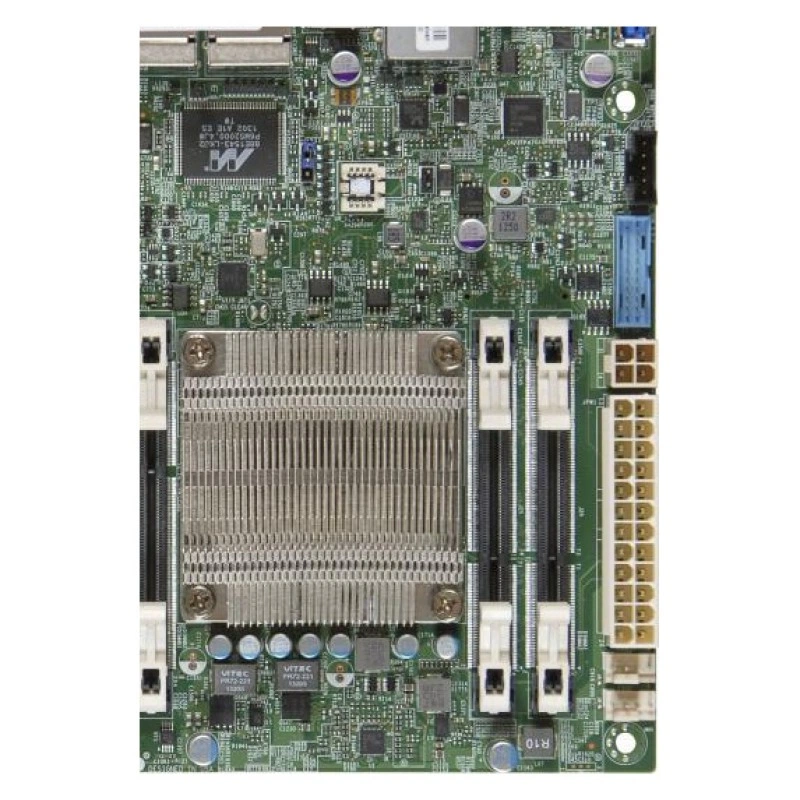

Память и её ёмкость: До 64GB небуферизованная ECC SO-DIMM, DDR3-1600MHz, в 4 разъёма DIMM. Поддерживаемый тип и режимы RAM: 1600/1333/1066MHz DDR3 SO-DIMM, 204-pin DIMM с позолоченными контактами. Сетевые контроллеры и подключение: 4 LAN с Intel C2000 SoC I354; 4 RJ45 Gigabit Ethernet LAN портов. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Плата A1SRi-2758F задаёт аппаратные границы будущей системы. Вычислительная часть интегрирована на плате, поэтому основное пространство для комплектации — память, диски, сеть и охлаждение. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Управление: ASPEED AST2400 BMC. Служебный контроллер помогает обслуживать узел при проблемах загрузки основной ОС. Нужные функции удалённой консоли, виртуального носителя и управления питанием проверяют для конкретной версии BMC. Сервисный канал планируют отдельно от пользовательского трафика.

Технические особенности

• Процессорная подсистема: Intel Atom процессор C2758; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP 20W TDP.
• Форм-фактор и габариты: Mini-ITX; 6.75" x 6.75" (17.15cm x 17.15cm).
• Оперативная память: До 64GB небуферизованная ECC SO-DIMM, DDR3-1600MHz, в 4 разъёма DIMM.
• Тип и режимы памяти: 1600/1333/1066MHz DDR3 SO-DIMM, 204-pin DIMM с позолоченными контактами.
• Сеть: 4 LAN с Intel C2000 SoC I354; 4 RJ45 Gigabit Ethernet LAN портов.

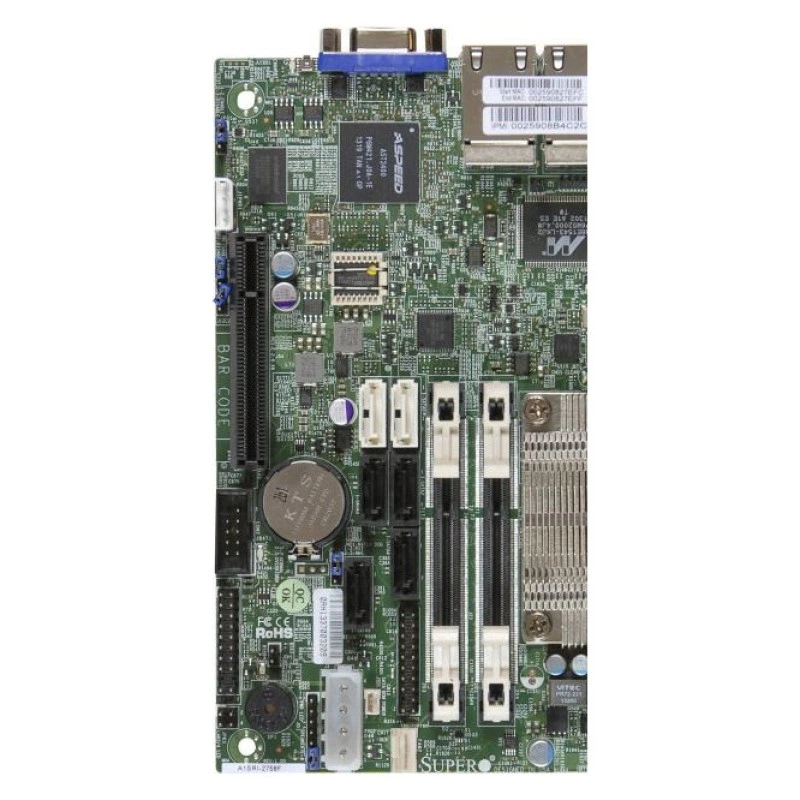

• SATA: SoC контроллер для 4 SATA2 (3 Gbps) портов; 2 SATA3 (6 Gbps); 2 SATA3 (6Gbps) портов; 4 SATA2 (3Gbps) портов.
• PCIe: 1 PCI-E 2.0 x8.
• USB: 2 USB 2.0 портов (2 сзади); 4 USB 3.2 Gen1 портов (2 сзади + 1 через внутреннюю колодку + 1 Type A).
• Управление: ASPEED AST2400 BMC.
• Охлаждение: 3x 4-pin разъёмы вентиляторов (До 3 вентиляторов), Регулировка оборотов вентиляторов, Светодиодная индикация перегрева, PWM Регулировка оборотов вентиляторов, Системное управление, Разъёмы вентиляторов с контролем температуры и оборотов.

Сценарии применения

Эта компоновка подходит для проектов, где интегрированная вычислительная часть позволяет сократить число отдельных компонентов. В качестве рабочих задач можно рассматривать хранение данных, сбор телеметрии или сетевую обработку. Условия окружающей среды и охлаждение включают в требования к готовому устройству.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро A1SRi-2758F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Atom процессор C2758; 1 процессорный разъём FCBGA-1283 поддерживается, поддерживаемый TDP 20W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: До 64GB небуферизованная ECC SO-DIMM, DDR3-1600MHz, в 4 разъёма DIMM; 1600/1333/1066MHz DDR3 SO-DIMM, 204-pin DIMM с позолоченными контактами. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — SC504-203B, CSE-505-203B. Для выбранного исполнения проверяют заднюю заглушку, высоту охлаждения, положение БП и работу нужного райзера. Совместимость шасси с платой не подтверждает произвольный набор дисков и ускорителей.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы проверяют охлаждение встроенного CPU и устанавливают DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 0°C ~ 60°C (32°F ~ 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% ~ 85% (без конденсации). Влажность хранения: 10% ~ 95% (без конденсации). Для перевозки используют антистатическую упаковку и защиту разъёмов от механической нагрузки. После перемещения из холодного помещения плату включают после выравнивания температуры и устранения риска конденсации.

Комплектация

Основная позиция поставки — материнская плата A1SRi-2758F. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
