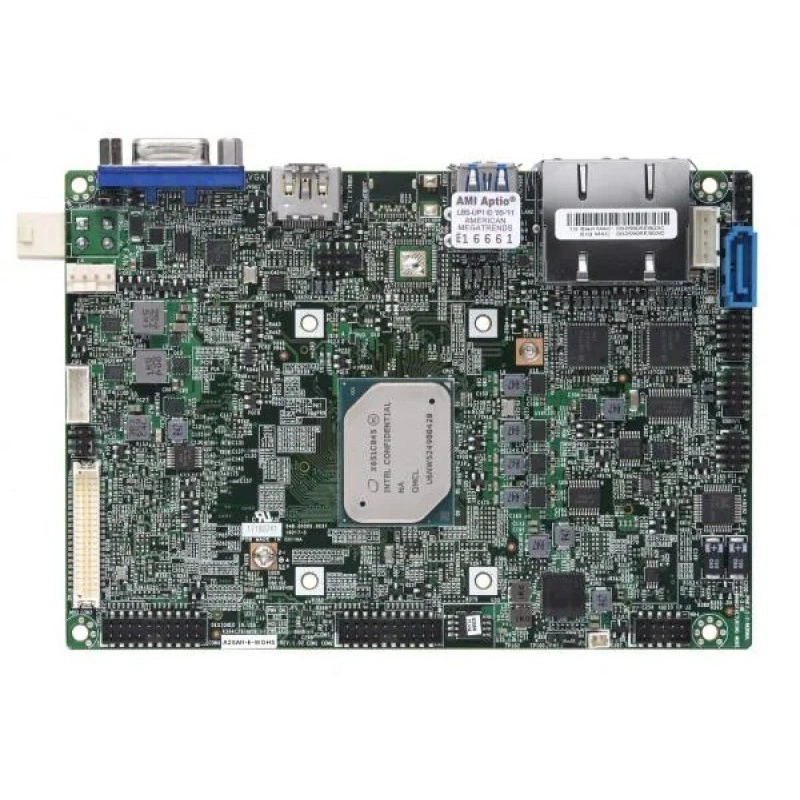

Материнская плата Supermicro A2SAN-E-WOHS MBD-A2SAN-E-WOHS

Основная информация о материнской плате Supermicro MBD-A2SAN-E-WOHS

Материнская плата Supermicro MBD-A2SAN-E-WOHS предназначена для компактных сетевых и встраиваемых систем. При комплектации ориентируются на аппаратную модель A2SAN-E-WOHS. Поддерживаемая процессорная конфигурация: Intel Atom процессор E3940; 1 процессорный разъём FCBGA-1296 поддерживается, поддерживаемый TDP До 9.5W TDP.

Формат платы — 3.5" SBC. Её габариты составляют 5.7" x 4" (14.6cm x 10.16cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 1 разъём DIMM; До 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s. Поддерживаемый тип и режимы RAM: 1866 MT/s non-ECC DDR3 SODIMM небуферизованная DDR3L До 8GB. Сетевые контроллеры и подключение: 2 LAN с Intel Ethernet-контроллер I210IT; 2 RJ45. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Функциональность A2SAN-E-WOHS проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Для этой встроенной платформы модель CPU определяется исполнением самой платы. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

• Процессорная подсистема: Intel Atom процессор E3940; 1 процессорный разъём FCBGA-1296 поддерживается, поддерживаемый TDP До 9.5W TDP.
• Форм-фактор и габариты: 3.5" SBC; 5.7" x 4" (14.6cm x 10.16cm).
• Оперативная память: 1 разъём DIMM; До 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s.
• Тип и режимы памяти: 1866 MT/s non-ECC DDR3 SODIMM небуферизованная DDR3L До 8GB.
• Сеть: 2 LAN с Intel Ethernet-контроллер I210IT; 2 RJ45.
• SATA: SoC контроллер для 1 SATA3 (6 Gbps) портов; 1 SATA3 (6Gbps) порт(ы).
• M.2: Интерфейс M.2: SATA; PCIe 2.0 x1; USB 2.0; Формат: 2280; Ключ: B-Key.
• PCIe: 1 x Full size Mini-PCIe (USB2.0 x 1,PCIe Gen2 x 1); 1 x M.2 2280 B-Key для SATA или PCIe SSD (2242/3042 B-key M.2 module is поддерживается by extender bracket).
• Охлаждение: 1x 4-pin вентилятор колодка (До 1 вентилятор); Разъёмы вентиляторов с контролем температуры и оборотов; Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка вентиляторов для снижения шума; Регулировка оборотов вентиляторов.
• Системная логика: Система на кристалле SoC.

Сценарии применения

Плату можно рассматривать для сетевого сервиса, компактного хранилища, шлюза или филиального узла. Конкретный набор служб подбирают по мощности встроенного CPU и доступной памяти. Для постоянного обмена данными отдельно оценивают пропускную способность сети и накопителей.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро A2SAN-E-WOHS подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Atom процессор E3940; 1 процессорный разъём FCBGA-1296 поддерживается, поддерживаемый TDP До 9.5W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 1 разъём DIMM; До 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s; 1866 MT/s non-ECC DDR3 SODIMM небуферизованная DDR3L До 8GB. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: -30°C - 75°C (-22°F - 167°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата A2SAN-E-WOHS. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
