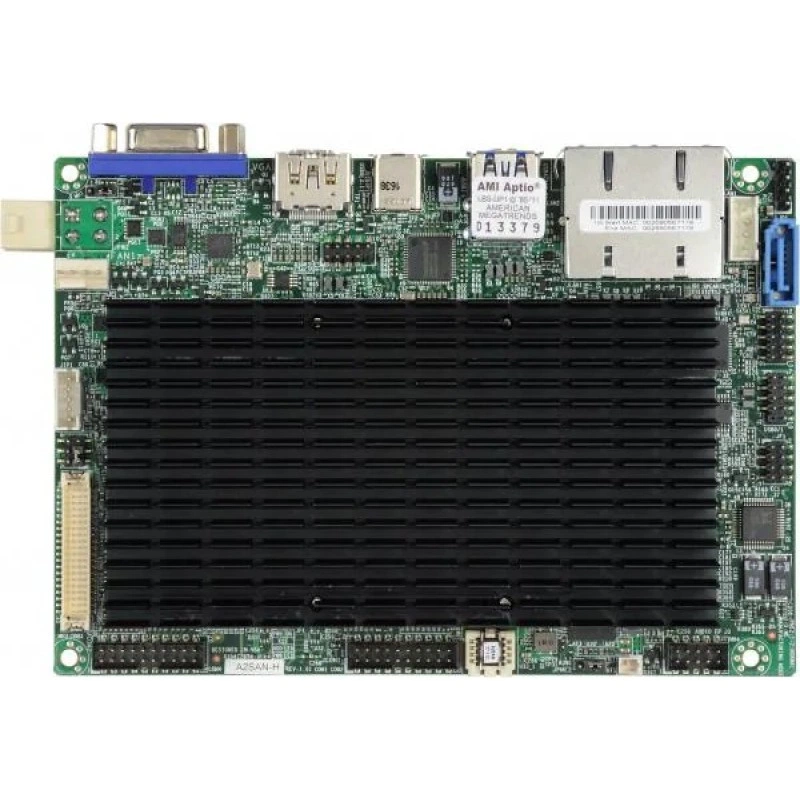

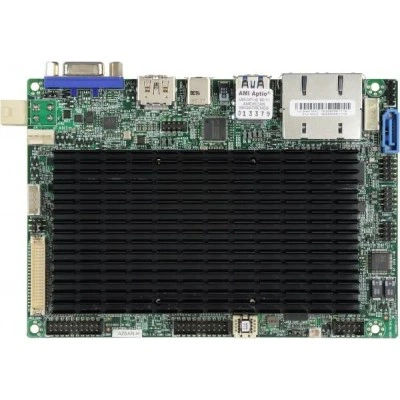

Материнская плата Supermicro A2SAN-H MBD-A2SAN-H

Основная информация о материнской плате Supermicro MBD-A2SAN-H

Supermicro MBD-A2SAN-H используют как основу компактных сетевых и встраиваемых систем. Модель A2SAN-H определяет совместимость вычислительной части, памяти и расширения. Процессоры: Intel Atom процессор E3940; 1 процессорный разъём FCBGA-1296 поддерживается, поддерживаемый TDP До 9.5W TDP.

Формат платы — 3.5" SBC. Её габариты составляют 5.7" x 4" (14.6cm x 10.16cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 1 разъём DIMM; До 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s. Поддерживаемый тип и режимы RAM: 1866 MT/s non-ECC DDR3 SODIMM небуферизованная DDR3L До 8GB. Сетевые контроллеры и подключение: 2 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Функциональность A2SAN-H проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Для этой встроенной платформы модель CPU определяется исполнением самой платы. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

• Процессорная подсистема: Intel Atom процессор E3940; 1 процессорный разъём FCBGA-1296 поддерживается, поддерживаемый TDP До 9.5W TDP.
• Форм-фактор и габариты: 3.5" SBC; 5.7" x 4" (14.6cm x 10.16cm).
• Оперативная память: 1 разъём DIMM; До 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s.
• Тип и режимы памяти: 1866 MT/s non-ECC DDR3 SODIMM небуферизованная DDR3L До 8GB.
• Сеть: 2 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45.
• SATA: SoC контроллер для 1 SATA3 (6 Gbps) портов; 1 SATA3 (6Gbps) порт(ы).
• M.2: Интерфейс M.2: SATA; PCIe 2.0 x1; USB 2.0; Формат: 2280; Ключ: B-Key.
• PCIe: 1 Full size Mini-PCIe (USB2.0 x 1,PCIe Gen2 x 1); 1 M.2 2280 B-Key (PCIe Gen2 x 1,SATA x 1).
• Охлаждение: 1x 4-pin вентилятор колодка (До 1 вентилятор); Разъёмы вентиляторов с контролем температуры и оборотов; Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка вентиляторов для снижения шума; Регулировка оборотов вентиляторов.
• Системная логика: Система на кристалле SoC.

Сценарии применения

Один из сценариев — отдельный узел, который выполняет ограниченный набор служб рядом с источником данных. Для такого применения проверяют требования к размерам, питанию, сети и возможности удалённого обслуживания. Расчёт запаса ведут по измеренной загрузке выбранных приложений.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро A2SAN-H подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Atom процессор E3940; 1 процессорный разъём FCBGA-1296 поддерживается, поддерживаемый TDP До 9.5W TDP. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 1 разъём DIMM; До 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s; 1866 MT/s non-ECC DDR3 SODIMM небуферизованная DDR3L До 8GB. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Проверка программной конфигурации включает загрузку нужной ОС, определение контроллеров и работу прикладных служб. Используют версии драйверов, подходящие конкретному выпуску системы. Поддержку гипервизора и функций передачи устройств проверяют отдельно, без обещания совместимости со всеми версиями ПО.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Перед сборкой составляют схему подключения CPU, RAM, дисков, адаптеров и питания. Плату закрепляют на соответствующих её отверстиям стойках при отключённом внешнем питании. Кабели укладывают без нагрузки на разъёмы и с сохранением воздушного потока. Заполнение DIMM и крепление охлаждения выполняют по схеме конкретной платформы.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата A2SAN-H. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
