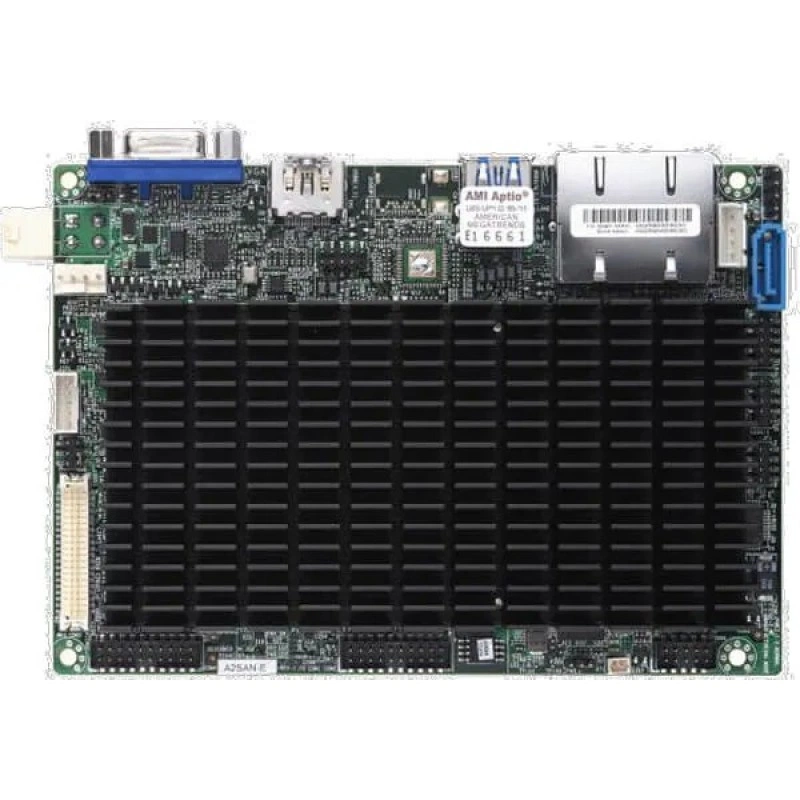

Материнская плата Supermicro A2SAN-E MBD-A2SAN-E

Основная информация о материнской плате Supermicro MBD-A2SAN-E

Supermicro MBD-A2SAN-E используют как основу компактных сетевых и встраиваемых систем. Модель A2SAN-E определяет совместимость вычислительной части, памяти и расширения. Процессоры: Intel Atom процессор E3940; 1 процессорный разъём FCBGA-1296 поддерживается, поддерживаемый TDP До 9.5W TDP.

Формат платы — 3.5" SBC. Её габариты составляют 5.7" x 4" (14.6cm x 10.16cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 1 разъём DIMM; До 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s. Поддерживаемый тип и режимы RAM: 1866 MT/s non-ECC DDR3 SODIMM небуферизованная DDR3L До 8GB. Сетевые контроллеры и подключение: 2 LAN с Intel Ethernet-контроллер I210IT; 2 RJ45. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

При проектировании сервера на A2SAN-E сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. SoC позволяет построить компактный узел с интегрированной вычислительной частью. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

• Процессорная подсистема: Intel Atom процессор E3940; 1 процессорный разъём FCBGA-1296 поддерживается, поддерживаемый TDP До 9.5W TDP.
• Форм-фактор и габариты: 3.5" SBC; 5.7" x 4" (14.6cm x 10.16cm).
• Оперативная память: 1 разъём DIMM; До 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s.
• Тип и режимы памяти: 1866 MT/s non-ECC DDR3 SODIMM небуферизованная DDR3L До 8GB.
• Сеть: 2 LAN с Intel Ethernet-контроллер I210IT; 2 RJ45.
• SATA: SoC контроллер для 1 SATA3 (6 Gbps) портов; 1 SATA3 (6Gbps) порт(ы).
• M.2: Интерфейс M.2: SATA; PCIe 2.0 x1; USB 2.0; Формат: 2280; Ключ: B-Key.
• PCIe: 1 Full size Mini-PCIe (USB2.0 x 1,PCIe Gen2 x 1); 1 M.2 2280 B-Key (PCIe Gen2 x 1,SATA x 1).
• Охлаждение: 1x 4-pin вентилятор колодка (До 1 вентилятор); Разъёмы вентиляторов с контролем температуры и оборотов; Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка вентиляторов для снижения шума; Регулировка оборотов вентиляторов.
• Системная логика: Система на кристалле SoC.

Сценарии применения

Плату можно рассматривать для сетевого сервиса, компактного хранилища, шлюза или филиального узла. Конкретный набор служб подбирают по мощности встроенного CPU и доступной памяти. Для постоянного обмена данными отдельно оценивают пропускную способность сети и накопителей.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро A2SAN-E подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Atom процессор E3940; 1 процессорный разъём FCBGA-1296 поддерживается, поддерживаемый TDP До 9.5W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 1 разъём DIMM; До 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s; 1866 MT/s non-ECC DDR3 SODIMM небуферизованная DDR3L До 8GB. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы проверяют охлаждение встроенного CPU и устанавливают DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: -30°C - 75°C (-22°F - 167°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата A2SAN-E. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
