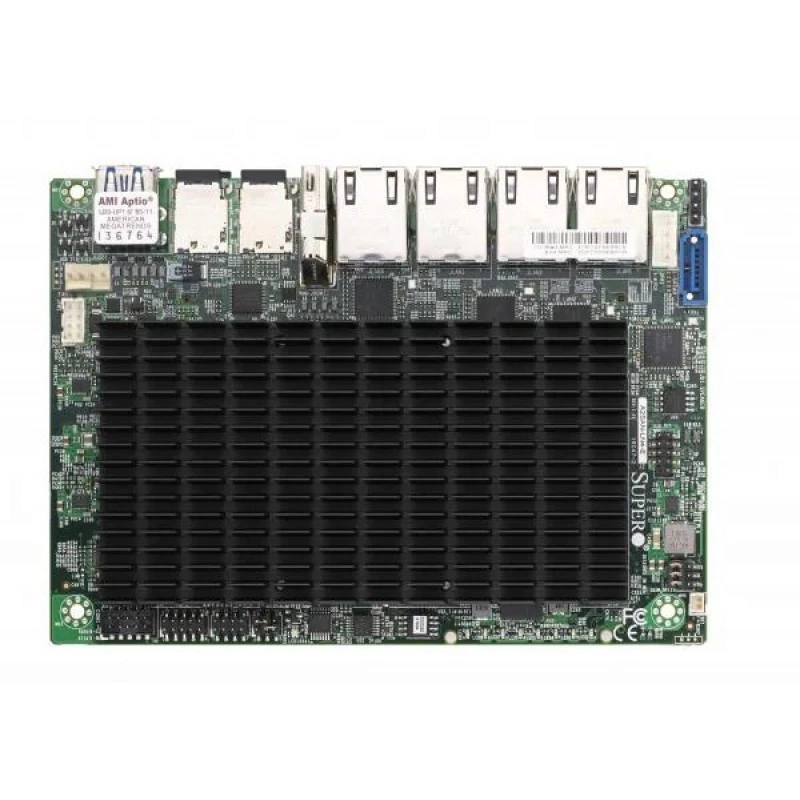

Материнская плата Supermicro A2SAN-LN4-E MBD-A2SAN-LN4-E

Основная информация о материнской плате Supermicro MBD-A2SAN-LN4-E

Supermicro MBD-A2SAN-LN4-E используют как основу компактных сетевых и встраиваемых систем. Модель A2SAN-LN4-E определяет совместимость вычислительной части, памяти и расширения. Процессоры: Intel Atom процессор E3940; 1 процессорный разъём FCBGA-1296 поддерживается, поддерживаемый TDP До 9.5W TDP.

Формат платы — 3.5" SBC. Её габариты составляют 5.866" x 4.17" (14.9cm x 10.6cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 1 разъём DIMM; До 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s. Поддерживаемый тип и режимы RAM: 1866 MT/s non-ECC DDR3 SODIMM небуферизованная DDR3L До 8GB. Сетевые контроллеры и подключение: 4 LAN с Intel Ethernet-контроллер I210IT; 4 RJ45. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

Функциональность A2SAN-LN4-E проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Для этой встроенной платформы модель CPU определяется исполнением самой платы. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

• Процессорная подсистема: Intel Atom процессор E3940; 1 процессорный разъём FCBGA-1296 поддерживается, поддерживаемый TDP До 9.5W TDP.
• Форм-фактор и габариты: 3.5" SBC; 5.866" x 4.17" (14.9cm x 10.6cm).
• Оперативная память: 1 разъём DIMM; До 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s.
• Тип и режимы памяти: 1866 MT/s non-ECC DDR3 SODIMM небуферизованная DDR3L До 8GB.
• Сеть: 4 LAN с Intel Ethernet-контроллер I210IT; 4 RJ45.
• SATA: SoC контроллер для 1 SATA3 (6 Gbps) портов; 1 SATA3 (6Gbps) порт(ы).
• M.2: Ключ: B-Key, E-Key.
• Охлаждение: 1x 4-pin вентилятор колодка (До 1 вентилятор); Разъёмы вентиляторов с контролем температуры и оборотов; Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка вентиляторов для снижения шума; Регулировка оборотов вентиляторов.
• Системная логика: Система на кристалле SoC.
• Видео: 1 Intel HD Graphics порт(ы).

Сценарии применения

Один из сценариев — отдельный узел, который выполняет ограниченный набор служб рядом с источником данных. Для такого применения проверяют требования к размерам, питанию, сети и возможности удалённого обслуживания. Расчёт запаса ведут по измеренной загрузке выбранных приложений.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро A2SAN-LN4-E подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Atom процессор E3940; 1 процессорный разъём FCBGA-1296 поддерживается, поддерживаемый TDP До 9.5W TDP. Проверяют точную модификацию процессора, требуемый BIOS, крепление охлаждения и допустимую тепловую нагрузку. Совпадение механического разъёма не заменяет такой проверки.

Параметры совместимой памяти: 1 разъём DIMM; До 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s; 1866 MT/s non-ECC DDR3 SODIMM небуферизованная DDR3L До 8GB. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы проверяют охлаждение встроенного CPU и устанавливают DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

На первом включении проверяют установленный CPU, объём памяти, обнаружение дисков и доступность сетевых интерфейсов. Затем наблюдают температуру и обороты вентиляторов под длительной рабочей нагрузкой. Настройки BIOS, порядок загрузки и параметры управления сохраняют после проверки конфигурации.

Обслуживание и хранение

В обслуживании ориентируются на показания температур, состояние вентиляторов и сообщения аппаратного мониторинга. Пыль и перекрытие воздушного потока устраняют до появления устойчивого перегрева. Перед очисткой сервер штатно выключают и отключают питание, включая дежурные цепи. Настройки BIOS и управляющих контроллеров сохраняют до обновления прошивок.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата A2SAN-LN4-E. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
