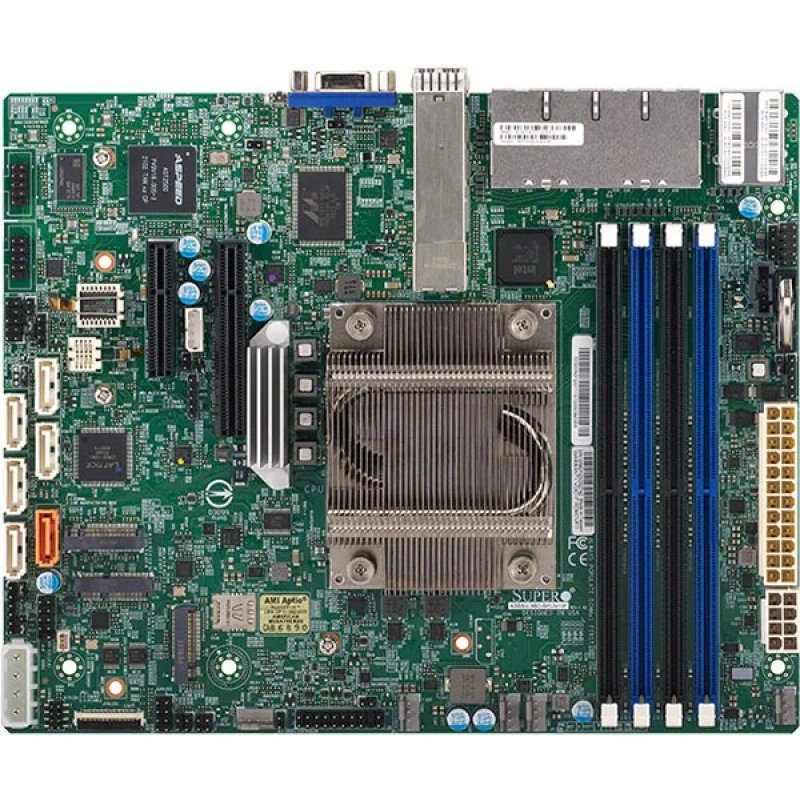

Материнская плата Supermicro A3SSV-24C-SPLN10F MBD-A3SSV-24C-SPLN10F

Основная информация о материнской плате Supermicro MBD-A3SSV-24C-SPLN10F

Supermicro MBD-A3SSV-24C-SPLN10F — материнская плата для компактных сетевых и встраиваемых систем. Основой аппаратной конфигурации служит модель A3SSV-24C-SPLN10F. Процессорная платформа: Intel Atom процессор P5362; 1 процессорный разъём FCBGA-2106 поддерживается, поддерживаемый TDP До 83W TDP.

Формат платы — Flex ATX. Её габариты составляют 9" x 7.25" (22.86cm x 18.42cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 4 разъёма DIMM; До 256GB ECC RDIMM, DDR4-2933MT/s. Поддерживаемый тип и режимы RAM: 2933/2666/2400 MT/s ECC DDR4 RDIMM. Сетевые контроллеры и подключение: 2 LAN с SoC; 4 LAN с Intel i350 Gigabit Ethernet-контроллер; 4 LAN с Marvell Alaska 88E1543; 2 SFP28 25 Gigabit Ethernet LAN портов; 1 RJ45; 8 RJ45 Gigabit Ethernet LAN портов. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Функциональность A3SSV-24C-SPLN10F проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Для этой встроенной платформы модель CPU определяется исполнением самой платы. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Управление: ASPEED AST2500. Функции контроллера используют для аппаратного мониторинга и административного доступа. Ввод в эксплуатацию включает настройку сети управления, индивидуальных учётных данных и нужного клиентского ПО. Возможность отдельной операции зависит от прошивки и выбранной лицензии.

Технические особенности

• Процессорная подсистема: Intel Atom процессор P5362; 1 процессорный разъём FCBGA-2106 поддерживается, поддерживаемый TDP До 83W TDP.
• Форм-фактор и габариты: Flex ATX; 9" x 7.25" (22.86cm x 18.42cm).
• Оперативная память: 4 разъёма DIMM; До 256GB ECC RDIMM, DDR4-2933MT/s.
• Тип и режимы памяти: 2933/2666/2400 MT/s ECC DDR4 RDIMM.
• Сеть: 2 LAN с SoC; 4 LAN с Intel i350 Gigabit Ethernet-контроллер; 4 LAN с Marvell Alaska 88E1543; 2 SFP28 25 Gigabit Ethernet LAN портов; 1 RJ45; 8 RJ45 Gigabit Ethernet LAN портов.
• SATA: SoC контроллер для 6 SATA2 (3 Gbps) портов.
• M.2: Интерфейс M.2: 1 PCIe 2.0 x2/SATA 2.0/USB 3.0; 1 PCIe 2.0 x1/USB 2.0; 1 PCIe 2.0 x4/SATA 2.0/USB 2.0; Формат: 2242/3042/2280, 2230, 2242/2280/22110; Ключ: B-Key, E-Key, M-Key.
• PCIe: 1 PCIe 3.0 x8,; 1 PCIe 3.0 x4.
• Управление: ASPEED AST2500.
• Охлаждение: 5x 4-pin разъёмы вентиляторов (До 5 вентиляторов); Регулировка оборотов вентиляторов, Две зоны охлаждения, 5 вентиляторов с контролем оборотов, Мониторинг состояния для регулировки оборотов, Разъёмы вентиляторов с PWM-управлением, Поддержка 3-pin вентиляторов без регулировки оборотов.

Сценарии применения

Один из сценариев — отдельный узел, который выполняет ограниченный набор служб рядом с источником данных. Для такого применения проверяют требования к размерам, питанию, сети и возможности удалённого обслуживания. Расчёт запаса ведут по измеренной загрузке выбранных приложений.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро A3SSV-24C-SPLN10F подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Atom процессор P5362; 1 процессорный разъём FCBGA-2106 поддерживается, поддерживаемый TDP До 83W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 4 разъёма DIMM; До 256GB ECC RDIMM, DDR4-2933MT/s; 2933/2666/2400 MT/s ECC DDR4 RDIMM. Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Для OpenZFS важен прямой доступ к дискам через подходящий режим контроллера, а RAID-схему выбирают с учётом возможностей аппаратуры и ОС. Перед эксплуатацией проверяют чтение и запись, длительный сетевой обмен, температурный режим и корректное завершение работы. Результаты такого приёмочного теста относятся к фактическому комплекту компонентов.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. Проверяют охлаждение встроенного CPU, затем устанавливают DIMM. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 10% - 85% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата A3SSV-24C-SPLN10F. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.
