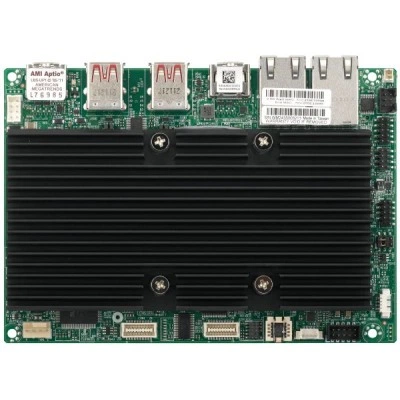

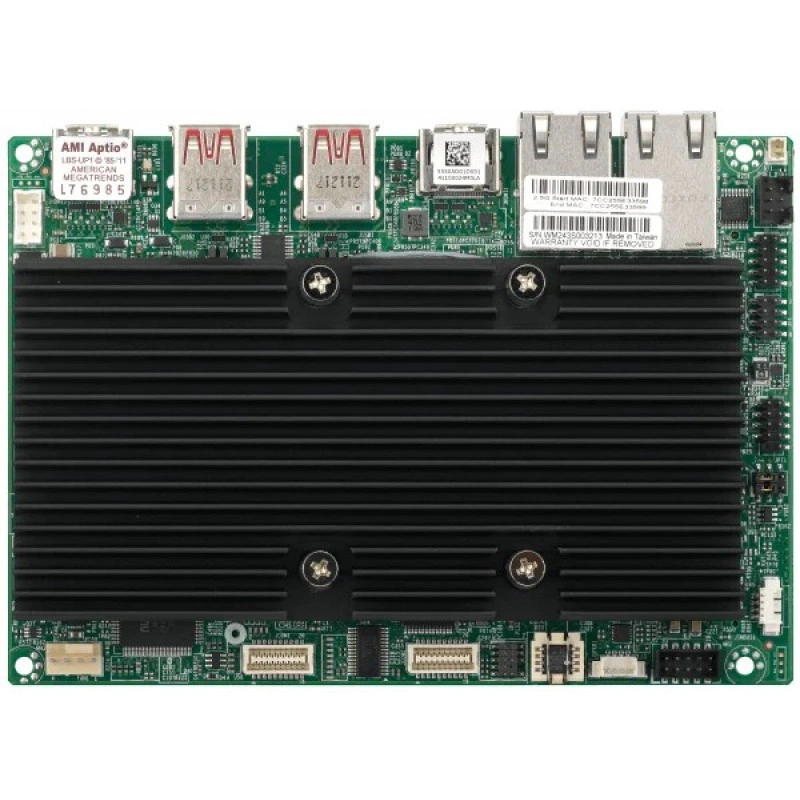

Материнская плата Supermicro A4SAN-H MBD-A4SAN-H

Основная информация о материнской плате Supermicro MBD-A4SAN-H

Материнская плата Supermicro MBD-A4SAN-H предназначена для компактных сетевых и встраиваемых систем. При комплектации ориентируются на аппаратную модель A4SAN-H. Поддерживаемая процессорная конфигурация: Один FCBGA-1264; Intel Atom процессор x7835RE.

Формат платы — 3.5" SBC. Её габариты составляют 5.7" x 4" (14.6cm x 10.16cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Количество разъёмов: 1 разъём DIMM; Максимум памяти (1DPC): До 16GB 4800MT/s non-ECC DDR5 SO-DIMM; DDR5 4800 MHz, SODIMM x 1, Up to16GB, In-Band ECC поддерживается. Сетевые контроллеры и подключение: 2 LAN с Intel Ethernet-контроллер I226-IT; Два 2.5GbE, M.2 B-key w/ nano SIM & 5G module поддерживается. Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Функциональность A4SAN-H проявляется в совместной работе нескольких подсистем. Процессор исполняет код приложений, память удерживает активные данные, а интерфейсы обеспечивают связь с хранилищем и сетью. Для этой встроенной платформы модель CPU определяется исполнением самой платы. Подбор только по совпадению разъёма не проверяет всю конфигурацию.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

• Процессорная подсистема: Один FCBGA-1264; Intel Atom процессор x7835RE.
• Форм-фактор и габариты: 3.5" SBC; 5.7" x 4" (14.6cm x 10.16cm).
• Оперативная память: Количество разъёмов: 1 разъём DIMM; Максимум памяти (1DPC): До 16GB 4800MT/s non-ECC DDR5 SO-DIMM; DDR5 4800 MHz, SODIMM x 1, Up to16GB, In-Band ECC поддерживается.
• Сеть: 2 LAN с Intel Ethernet-контроллер I226-IT; Два 2.5GbE, M.2 B-key w/ nano SIM & 5G module поддерживается.
• M.2: 1 M.2 PCIe 3.0 x1 SATA слот (B-key 2242(default)/2280/3052; USB 3.0; nano SIM holder); 1 M.2 PCIe 3.0 x1 слот (E-key 2230(default); USB 2.0); 1 M.2 PCIe 3.0 x1 SATA слот (M-key 2242(default)/2280).
• USB: 4 USB 3.2 Gen2 порт(ы) (сзади); 1 USB 2 порт(ы) (колодка); 4 USB3.2, 2 USB2.0, 4COM портов, audio с AMP, SMBus/I2C, 8bit GPIO.
• Охлаждение: 1x 4-pin вентилятор колодка (До 1 вентилятор).
• Системная логика: Система на кристалле SoC.
• Видео: 2 HDMI порт(ы); 1 48-bit LVDS порт(ы); 1 порт(ы).
• Безопасность: 1 TPM Chip.

Сценарии применения

Плату можно рассматривать для сетевого сервиса, компактного хранилища, шлюза или филиального узла. Конкретный набор служб подбирают по мощности встроенного CPU и доступной памяти. Для постоянного обмена данными отдельно оценивают пропускную способность сети и накопителей.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро A4SAN-H подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Один FCBGA-1264; Intel Atom процессор x7835RE. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 1 разъём DIMM; Максимум памяти (1DPC): До 16GB 4800MT/s non-ECC DDR5 SO-DIMM; DDR5 4800 MHz, SODIMM x 1, Up to16GB, In-Band ECC поддерживается. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Далее сверяют высоту адаптеров, радиаторов и DIMM, а также доступ к разъёмам и дисковым корзинам. Общие принципы разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Встроенный CPU не требует установки в отдельный сокет; проверяют крепление охлаждения и обдув. Память размещают по схеме заполнения именно этой модели.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата A4SAN-H. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
