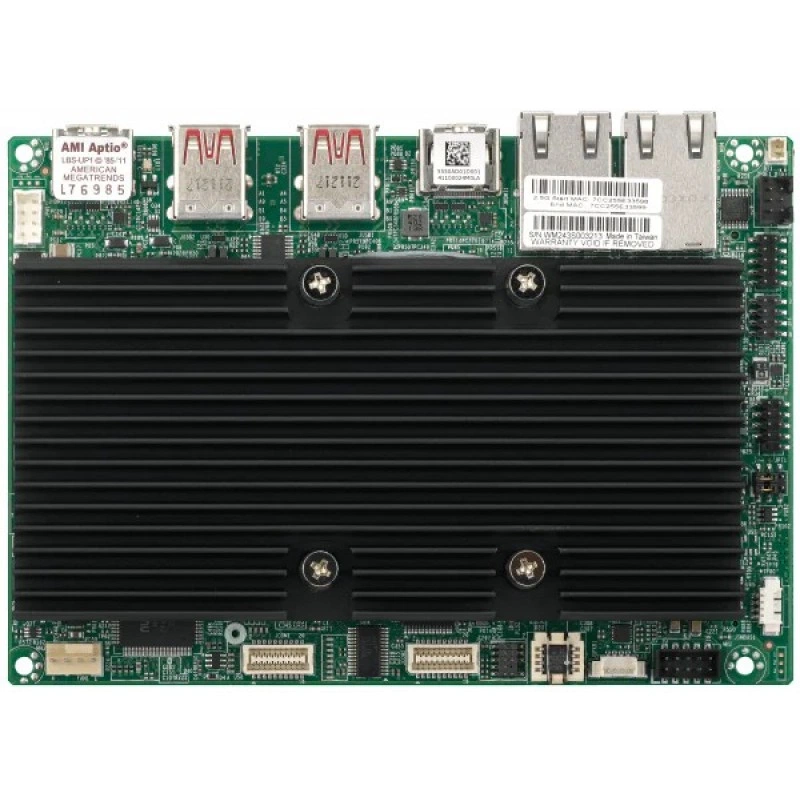

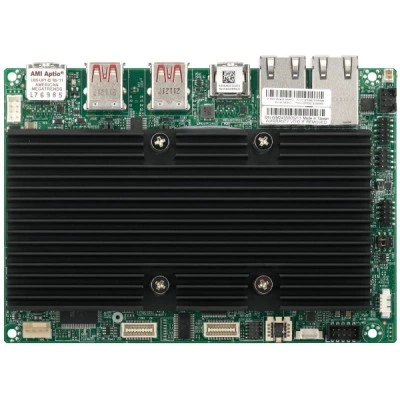

Материнская плата Supermicro A4SAN-L MBD-A4SAN-L

Основная информация о материнской плате Supermicro MBD-A4SAN-L

Supermicro MBD-A4SAN-L объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для компактных сетевых и встраиваемых систем. Аппаратное исполнение платы — A4SAN-L. Вычислительная платформа: Один FCBGA-1264; Intel процессор N97.

Формат платы — 3.5" SBC. Её габариты составляют 5.7" x 4" (14.6cm x 10.16cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Количество разъёмов: 1 разъём DIMM; Максимум памяти (1DPC): До 16GB 4800MT/s non-ECC DDR5 SO-DIMM; DDR5 4800 MHz, SODIMM x 1, Up to16GB, In-Band ECC поддерживается. Сетевые контроллеры и подключение: 2 LAN с Intel Ethernet-контроллер I226-IT; Два 2.5GbE, M.2 B-key w/ nano SIM & 5G module поддерживается. Состав сервера определяют по реальной нагрузке и требованиям к хранению данных.

Функциональные возможности

При проектировании сервера на A4SAN-L сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. SoC позволяет построить компактный узел с интегрированной вычислительной частью. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

• Процессорная подсистема: Один FCBGA-1264; Intel процессор N97.
• Форм-фактор и габариты: 3.5" SBC; 5.7" x 4" (14.6cm x 10.16cm).
• Оперативная память: Количество разъёмов: 1 разъём DIMM; Максимум памяти (1DPC): До 16GB 4800MT/s non-ECC DDR5 SO-DIMM; DDR5 4800 MHz, SODIMM x 1, Up to16GB, In-Band ECC поддерживается.
• Сеть: 2 LAN с Intel Ethernet-контроллер I226-IT; Два 2.5GbE, M.2 B-key w/ nano SIM & 5G module поддерживается.
• M.2: 1 M.2 PCIe 3.0 x1 SATA слот (B-key 2242(default)/2280/3052; USB 3.0; nano SIM holder); 1 M.2 PCIe 3.0 x1 SATA слот (M-key 2242(default)/2280); 1 M.2 PCIe 3.0 x1 CNVi слот (E-key 2230(default); USB 2.0).
• USB: 4 USB 3.2 Gen2 порт(ы) (сзади); 1 USB 2 порт(ы) (колодка); 4 USB3.2, 2 USB2.0, 4COM портов, audio с AMP, SMBus/I2C, 8bit GPIO.
• Охлаждение: 1x 4-pin вентилятор колодка (До 1 вентилятор).
• Системная логика: Система на кристалле SoC.
• Видео: 2 HDMI порт(ы); 1 48-bit LVDS порт(ы); 1 порт(ы).
• Безопасность: 1 TPM Chip.

Сценарии применения

Плату можно рассматривать для сетевого сервиса, компактного хранилища, шлюза или филиального узла. Конкретный набор служб подбирают по мощности встроенного CPU и доступной памяти. Для постоянного обмена данными отдельно оценивают пропускную способность сети и накопителей.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро A4SAN-L подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Один FCBGA-1264; Intel процессор N97. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: Количество разъёмов: 1 разъём DIMM; Максимум памяти (1DPC): До 16GB 4800MT/s non-ECC DDR5 SO-DIMM; DDR5 4800 MHz, SODIMM x 1, Up to16GB, In-Band ECC поддерживается. Registered, Load-Reduced и Unbuffered выбирают только в поддерживаемом для этой платы сочетании. Порядок заполнения берут из схемы DIMM Population, а частоту оценивают с учётом CPU, рангов и числа модулей на канал. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Одинаковое название формата не гарантирует совпадения всех ограничений корпуса. Проверку геометрии и питания удобно проводить по руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Выбор ОС выполняют под конкретный процессор и контроллеры платы. Для серверного Linux, Windows Server и средств виртуализации сверяют драйверы, требования к набору команд и условия сопровождения нужного выпуска. Совместимость одной платы не равна сертификации произвольной сборки.

Параметры загрузки и режимы дисковых контроллеров согласуют с выбранной системой хранения. При виртуализации оценивают доступность необходимых функций CPU и групп устройств. После установки проверяют не только наличие дисков и сети, но и устойчивость при рабочей нагрузке.

Отличия от ближайших моделей

Соседние модели различаются не только суффиксом. Сопоставление платформы CPU, памяти и сети позволяет оценить, какие комплектующие сохранятся, а какие потребуют нового подбора.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

До крепления платы сверяют стойки корпуса, заднюю панель и свободное пространство под компоненты. Внешнее питание отключают полностью, а монтаж выполняют с защитой от статического электричества. Проверяют охлаждение встроенного CPU, затем устанавливают DIMM. Для многопроцессорной конфигурации дополнительно проверяют распределение памяти между процессорными узлами.

Первый запуск используют для проверки состава оборудования и выбора режимов загрузки. После установки ОС контролируют работу накопителей, сетевых интерфейсов и охлаждения. Принятую конфигурацию и настройки сохраняют, чтобы их можно было воспроизвести при сопровождении.

Обслуживание и хранение

Регулярно контролируют температурный режим, вентиляторы и состояние подключённых накопителей. Изменение обычных показаний при прежней нагрузке требует проверки обдува и загрязнения. Работы внутри корпуса выполняют после штатного выключения и снятия внешнего питания. Перед изменением прошивок сохраняют параметры рабочей конфигурации.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата A4SAN-L. Комплект поставки фиксируют в спецификации выбранного артикула. Комплектацию партии сверяют с заказной спецификацией, особенно при интеграции в другое шасси.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
