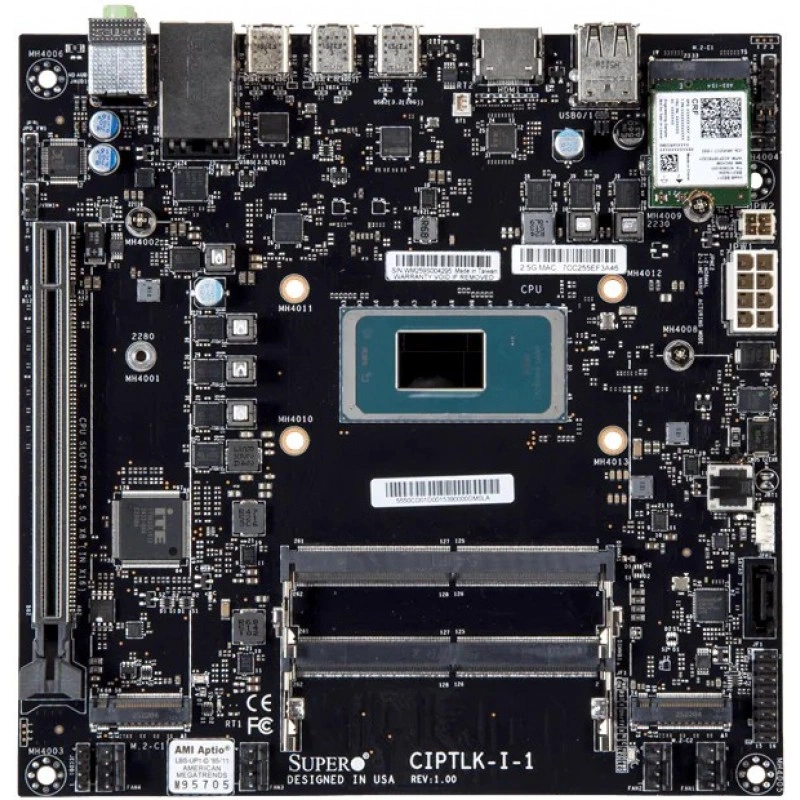

Материнская плата Supermicro CIPTLK-I-1 MBD-CIPTLK-I-1

Основная информация о материнской плате Supermicro MBD-CIPTLK-I-1

Supermicro MBD-CIPTLK-I-1 объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для компактных сетевых и встраиваемых систем. Аппаратное исполнение платы — CIPTLK-I-1. Вычислительная платформа: Один FCBGA-2540; Intel Core Ultra 5 процессор 336H.

Формат платы — Mini-ITX. Её габариты составляют 6.7" x 6.7" (17cm x 17cm). Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: Количество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 128GB 7200MT/s non-ECC DDR5 SO-DIMM; CSODIMM (clocked SODIMM) Поддержка До 7200MT/s (с Core Ultra 9/7/5); поддержка До 128 GB of non-ECC DDR5 SODIMM/Clocked SODIMM (CSODIMM) память с скорости До 7200 MT/s в Два разъёмов памяти (1DPC). Сетевые контроллеры и подключение: 1 RJ45 1 GbE LAN порт(ы) (Intel I226LM Ethernet-контроллер). Эти параметры используют для подбора CPU, DIMM, дисковой подсистемы и шасси как единой конфигурации.

Функциональные возможности

Плата CIPTLK-I-1 задаёт аппаратные границы будущей системы. Вычислительная часть интегрирована на плате, поэтому основное пространство для комплектации — память, диски, сеть и охлаждение. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

Аппаратную конфигурацию рассматривают целиком: диски требуют портов и питания, а адаптеры — линий и места в корпусе. Проверка этих связей предотвращает ситуацию, когда совместимые по отдельности устройства не помещаются или не работают вместе. Состав подключения полезно записать в спецификацию сборки.

Технические особенности

• Процессорная подсистема: Один FCBGA-2540; Intel Core Ultra 5 процессор 336H.
• Форм-фактор и габариты: Mini-ITX; 6.7" x 6.7" (17cm x 17cm).
• Оперативная память: Количество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 128GB 7200MT/s non-ECC DDR5 SO-DIMM; CSODIMM (clocked SODIMM) Поддержка До 7200MT/s (с Core Ultra 9/7/5); поддержка До 128 GB of non-ECC DDR5 SODIMM/Clocked SODIMM (CSODIMM) память с скорости До 7200 MT/s в Два разъёмов памяти (1DPC).
• Сеть: 1 RJ45 1 GbE LAN порт(ы) (Intel I226LM Ethernet-контроллер).
• SATA: 1 SATA (6Gbps) через Asmedia ASM1162.
• M.2: 1 M.2 PCIe 4.0 x4 слот (M-key 2280); 1 M.2 PCIe 5.0 x4 слот (M-key 2280/22110).
• PCIe: 1 PCIe 5.0 x8 (в x16) слот.
• USB: 2 USB 2.0 Type-A порт(ы) (сзади); 2 Thunderbolt 4 Type-C порт(ы) (сзади); 1 USB 3.2 поколения 2x2 Type-C порт(ы) (сзади); 1 USB 3.2 поколения 1 Type-A порт(ы) (сзади); 2 Thunderbolt 4 портов on сзади I/O (40 Gb, Type-C, USB3 и USB4, supporting DP 2.1 Alt mode).
• Охлаждение: 4x 4-pin разъёмы вентиляторов (До 4 вентиляторов); 4 вентиляторов с контролем оборотов; Регулировка оборотов вентиляторов; Светодиодная индикация перегрева.
• Видео: 2 Intel Thunderbolt 4 Type C (Shared w/ USB4) порт(ы); 1 порт(ы) supporting 8K@60Hz as specified в HDMI 2.1 (сзади).

Сценарии применения

Плату можно рассматривать для сетевого сервиса, компактного хранилища, шлюза или филиального узла. Конкретный набор служб подбирают по мощности встроенного CPU и доступной памяти. Для постоянного обмена данными отдельно оценивают пропускную способность сети и накопителей.

Выбор пересматривают, если требования приложения превышают пределы поддерживаемой платформы. Подмена этого расчёта более мощным блоком питания или добавлением дисков не устраняет ограничения CPU и памяти. Для проекта полезно заранее определить измерения, по которым конфигурация будет принята.

Совместимость с оборудованием

Плату Супермикро CIPTLK-I-1 подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Один FCBGA-2540; Intel Core Ultra 5 процессор 336H. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: Количество разъёмов: 2 разъёма DIMM; Максимум памяти (1DPC): До 128GB 7200MT/s non-ECC DDR5 SO-DIMM; CSODIMM (clocked SODIMM) Поддержка До 7200MT/s (с Core Ultra 9/7/5); поддержка До 128 GB of non-ECC DDR5 SODIMM/Clocked SODIMM (CSODIMM) память с скорости До 7200 MT/s в Два разъёмов памяти (1DPC). Для каждого комплекта RAM проверяют тип, ёмкость одного DIMM и допустимую организацию памяти. Заполнение всех разъёмов не гарантирует сохранения максимальной скорости, если её ограничивает выбранный CPU или режим модулей. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Совместимость с программами определяют CPU, драйверы контроллеров и версия операционной системы. Для Linux, Windows Server или гипервизора проверяют требования нужного выпуска и поддержку всей конфигурации. Установка ОС и успешный первый запуск ещё не подтверждают все функции хранения, сети и управления.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

При сравнении полезно удерживать одинаковую задачу и менять только аппаратную основу. В таблице приведены близкие модели с их собственными процессорными, памятью и сетевыми возможностями.

Эта таблица помогает выбрать направление конфигурации, но не заменяет проверку совместимости всех деталей. Варианты поставки одной платы могут отличаться набором кабелей и принадлежностей.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы проверяют охлаждение встроенного CPU и устанавливают DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

При хранении защищают плату от конденсации, статического электричества и нагрузки на разъёмы. Для транспортировки используют антистатическую упаковку и коробку с подходящей фиксацией изделия.

Комплектация

Основная позиция поставки — материнская плата CIPTLK-I-1. Комплект поставки фиксируют в спецификации выбранного артикула. Нужные монтажные принадлежности и состав конкретной поставки закрепляют при заказе.

Для завершения сборки согласуют память, дисковую подсистему, питание и охлаждение вместе с корпусом. Отдельно фиксируют кабели, райзеры и монтажные принадлежности. Такой перечень позволяет проверить весь комплект до установки в стойку.
