Артикул: MBD-X8DTL-I-O

Наличие уточняйте

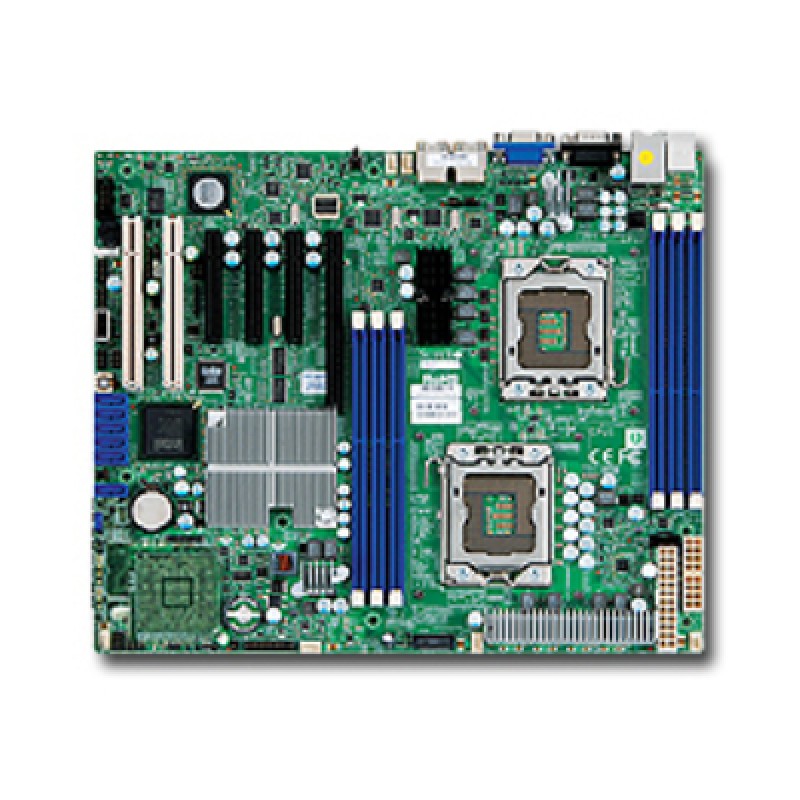

Материнская плата Supermicro MBD-⁠X8DTL-⁠I-⁠O

Цена последней отгрузки со склада:

25 600 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

в т.ч. НДС (22%)

Запросите КП для получения индивидуальной скидки

Подберем оборудование под ваши задачи
Поможем с выбором модели, совместимостью и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@supermicro-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 110-81-61

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основная информация о материнской плате Supermicro MBD-X8DTL-I-O

Материнская плата Supermicro MBD-X8DTL-I-O предназначена для построения серверных систем на базе платформы Intel Xeon 5500/5600 и совместимых компонентов. Модель относится к серверным платам формата ATX и ориентирована на использование в корпоративных и специализированных вычислительных конфигурациях, где важны поддержка двух процессорных сокетов, работа с памятью DDR3 и подключение дисковых накопителей через серверные интерфейсы. Такая плата подходит для сборки серверов хранения данных, рабочих узлов и платформ с повышенными требованиями к стабильности и возможности расширения.

Плата использует набор системной логики Intel X8DTL-I/O и сочетает возможности для подключения накопителей, сетевых интерфейсов и периферии, необходимых в серверной среде. Конфигурация ориентирована на масштабируемые решения, в которых требуется поддержка нескольких модулей оперативной памяти, наличие интерфейсов SATA и SAS, а также удобная интеграция в серверный корпус. Модель Supermicro MBD-X8DTL-I-O сохраняет типичный для серверных плат набор функций для круглосуточной работы и гибкой компоновки системы.

Функциональные возможности

При проектировании сервера на X8DTL-I сначала выделяют ресурс для основной нагрузки, затем проверяют ввод-вывод. Поддерживаемая платформа CPU определяет доступные вычислительные ресурсы и требования к памяти. Распределение задач между службами, ВМ и контейнерами выполняют средствами выбранной ОС. Число запускаемых экземпляров зависит от их фактических требований, а не от одного названия платы.

Разъёмы на плате распределяют между системным носителем, дисками данных и дополнительными адаптерами. Для каждого устройства проверяют режим подключения и условия работы в выбранной ОС. Такая схема заранее показывает, какой ресурс остаётся для расширения.

Технические особенности

  • Процессорная подсистема: Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:.
  • Форм-фактор и габариты: ATX; 12" x 10" (30.5cm x 25.4cm).
  • Оперативная память: 6x 240-pin слота DIMM; поддержка До 96 GB** 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается.
  • Тип и режимы памяти: 1333 / 1066 / 800MHz ECC регистровая / ECC или Non ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами.
  • Сеть: 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов.
  • SATA: Intel ICH10R SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux); Шесть Serial ATA портов; Шесть SATA hard drives поддерживается.
  • PCIe: 2 (x8) PCI-E 2.0 (1 в физическом слоте x16); 1 (x4) PCI-E 2.0 (в физическом слоте x8); 1 (x4) PCI-E (в физическом слоте x8).
  • USB: 2x USB сзади портов; 1x USB Встроенный; 2x USB Внутренний колодки; Всего 5 USB 2.0 Compliant.
  • Охлаждение: Всего of Шесть разъёмы вентиляторов supporting До 6 вентиляторов; Шесть 4-pin разъёмы вентиляторов; 6x вентиляторов с контролем оборотов; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума (4-pin вентилятор только).
  • Системная логика: Intel 5500 (Tylersburg) чипсет; ICH10R + IOH-24D.

Сценарии применения

Один из вариантов применения — консолидация нескольких инфраструктурных служб в общем аппаратном узле. Ресурсы распределяют по фактическим требованиям приложений, оставляя запас для ОС и служебных процессов. Если ключевая задача требует высокой скорости одного потока, число процессоров само по себе не решает вопрос производительности.

Для задач, выходящих за поддерживаемый тип памяти, возможности CPU или набор интерфейсов, нужна другая аппаратная основа. Совместимость с конкретной программой проверяют на уровне всей сборки. Число устройств и доступные ресурсы фиксируют до расчёта окончательной стоимости.

Совместимость с оборудованием

Плату Супермикро X8DTL-I подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Для сборки подбирают совместимую процессорную платформу. Поддерживаемые CPU: Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:. Комплект CPU и охлаждения согласуют с ограничениями платы и корпуса. В спецификацию включают полные артикулы компонентов, чтобы похожее название не стало причиной подмены исполнения.

Параметры совместимой памяти: 6x 240-pin слота DIMM; поддержка До 96 GB** 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 1333 / 1066 / 800MHz ECC регистровая / ECC или Non ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Среди совместимых вариантов шасси — CSE-512F-600B, CSE-825TQ-560LPB. Конфигурацию корпуса дополняют подходящими монтажными принадлежностями и охлаждением. Расположение корзин, вентиляторов и проводов должно сохранять доступ к обязательным разъёмам.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Тестирование проводят на том наборе CPU, памяти, дисков и адаптеров, который будет установлен у заказчика. Проверяют рабочие дисковые режимы, сетевые соединения и поведение после штатного выключения. Изменение ключевого драйвера или прошивки требует повторной проверки затронутых функций.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

МодельПроцессорная платформаПамять и сеть
X8DTL-IДва 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:6x 240-pin слота DIMM; поддержка До 96 GB** 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X8DTL-IFДва 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:6x 240-pin слота DIMM; поддержка До 96 GB** 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 1x Realtek RTL8201N PHY (выделенный IPMI); 2x RJ45 LAN портов; 1x RJ45 Выделенная LAN IPMI порт
X8DTL-6Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:6x 240-pin слота DIMM; поддержка До 96 GB 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов
X8DTL-3Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:6x 240-pin слота DIMM; поддержка До 96 GB** 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается; 2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45; 2x RJ45 LAN портов

Замена платы требует проверки всей спецификации, даже если часть интерфейсов совпадает. Отдельно учитывают ревизию и комплект поставки выбранного артикула.

Установка и подключение

Монтаж выполняют при отключённом внешнем питании и с защитой от электростатического разряда. В корпус устанавливают стойки только под предусмотренные отверстия, затем проверяют положение задней заглушки и доступ к портам. Процессор и охлаждение устанавливают подходящими для крепления инструментами, соблюдая последовательность затяжки. Память размещают по схеме заполнения именно этой модели.

После сборки сравнивают обнаруженное оборудование с заказной спецификацией. Проверяют доступные диски, объём RAM и согласованную скорость рабочих сетевых подключений. Завершают ввод в эксплуатацию проверкой стабильности и температур при характерных заданиях.

Обслуживание и хранение

План обслуживания составляют с учётом запылённости помещения, режима нагрузки и условий установки. Проверяют охлаждение, крепление кабелей и аппаратные события, доступные в конкретной конфигурации. Очистку выполняют на обесточенной системе без повреждения разъёмов и компонентов. Обновления BIOS и управляющих прошивок применяют для точной модели платы.

Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X8DTL-I. Суффикс -O относится к розничному исполнению Retail. В стандартный комплект этого исполнения входят I/O Cable 1 CBL-0044L — 6 шт., Заглушка I/O CSE-PT7L — 1 шт., Manual MNL-1076-QRG — 1 шт. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

При комплектации могут понадобиться CBL-0044L, CSE-PT7L. CPU для сокетной платформы, память, накопители, блок питания и корпус выбирают отдельными позициями, если они не включены в согласованный комплект. Райзеры, заглушки и кабели подбирают по точным артикулам. Это позволяет согласовать плату с задачей и геометрией готовой системы.

Технические характеристики MBD-X8DTL-I-O

Оперативная память

Контроль ошибок памяти
Исправление однобитных ошибок; Обнаружение двухбитных ошибок при использовании ECC-памяти; поддержка Intel x4 и x8 Один Device Data Correction (SDDC)
Напряжение памяти
1.5 V / 1.35 V
Ёмкость и слоты памяти
6x 240-pin слота DIMM; поддержка До 96 GB** 1333 / 1066 / 800MHz DDR3 ECC регистровая память; поддержка До 24 GB 1333 / 1066 / 800MHz DDR3 ECC / Non ECC небуферизованная память; память Mirroring поддерживается
Ёмкость модулей DIMM
1GB, 2GB, 4GB, 8GB**, 16GB**
Контакты модуля памяти
240-pin
Тип и скорость памяти
1333 / 1066 / 800MHz ECC регистровая / ECC или Non ECC небуферизованная DDR3 SDRAM 72-bit, 240-pin DIMM с позолоченными контактами

Процессорная подсистема

Поддерживаемые процессоры
Два 1366-pin LGA разъёма; Поддержка до двух Intel 64-bit Xeon процессор(ы) of same type below:
Чипсет
Intel 5500 (Tylersburg) чипсет; ICH10R + IOH-24D
QPI
До 6.4 GT/s
Количество процессорных разъёмов
2

Интерфейсы и расширение

COM-порты и колодки
1 Fast UART 16550 serial порт; 1 Fast UART 16550 serial колодка (Option)
Super I/O
Winbond 83627DHG-P chip
Видеовыход VGA
1x VGA порт
Графический контроллер
Matrox G200eW
Клавиатура и мышь
Порты PS/2 клавиатуры и мыши
Порты USB
2x USB сзади портов; 1x USB Встроенный; 2x USB Внутренний колодки; Всего 5 USB 2.0 Compliant
Сетевые контроллеры
2x Intel 82574L Gigabit Ethernet Controllers; поддержка 10BASE-T, 100BASE-TX, и 1000BASE-T, выход RJ45
Сетевые порты
2x RJ45 LAN портов
Слоты PCI
2x 33MHz PCI слоты
Слоты PCIe
2 (x8) PCI-E 2.0 (1 в физическом слоте x16); 1 (x4) PCI-E 2.0 (в физическом слоте x8); 1 (x4) PCI-E (в физическом слоте x8)

Комплектация и совместимость

Исполнение поставки
Retail
Комплект: I/O Cable 1 CBL-0044L
6 шт.; 57.5CM SATA плоский S-S PBF
Комплект: Manual MNL-1076-QRG
1 шт.; X8DTL-3/I(F)/X8DTL-3/I-II Краткое руководство
Комплект: Заглушка I/O CSE-PT7L
1 шт.; Заглушка I/O для Два LAN Материнская плата, PB FREE
Условия совместимости шасси
Для большинства плат нового поколения Intel Xeon рекомендуется шасси ревизии K; точную модификацию корпуса согласуют при подборе.

Конструкция и условия эксплуатации

Габариты
12" x 10" (30.5cm x 25.4cm)
Условия эксплуатации
Рабочая температура: 10° до 35° C (50° до 95°F); Температура хранения: -40° до 70° C (-40° до 158° F); Рабочая относительная влажность: 8% до 90% (без конденсации); Относительная влажность хранения: 5 до 95% (без конденсации)
Форм-фактор
ATX

Накопители

Контроллер и порты SATA
Intel ICH10R SATA 3.0Gbps Controller; RAID 0, 1, 5, 10 Поддержка (Windows); RAID 0, 1, 10 Поддержка (Linux)
Порты Serial ATA
Шесть Serial ATA портов; Шесть SATA hard drives поддерживается

Питание и охлаждение

Вентиляторы и охлаждение
Всего of Шесть разъёмы вентиляторов supporting До 6 вентиляторов; Шесть 4-pin разъёмы вентиляторов; 6x вентиляторов с контролем оборотов; Поддержка 3-pin вентиляторов без регулировки оборотов; Регулировка вентиляторов для снижения шума (4-pin вентилятор только)
Дополнительные функции
Контроль вскрытия корпуса; Разъём датчика вскрытия корпуса
Контроль напряжений
Мониторинг для CPU ядер, +1.8V, +3.3V, +5V, +12V, +3.3V дежурное питание, +5V дежурное питание, VBAT, память, Напряжения чипсета.; 4-фазы импульсного регулятора напряжения
Контроль температуры
Мониторинг температуры CPU и корпуса; Управление температурным режимом для 6x разъёмы вентиляторов; PECI
Управление питанием
ACPI / ACPM Управление питанием

Управление и безопасность

Программное обеспечение управления
SuperDoctor III
Тип BIOS
32Mb SPI Flash EEPROM, AMI BIOS
Функции BIOS
Plug and Play (PnP); PCI 2.2; ACPI До 3.0; Поддержка USB-клавиатуры

Отзывы о товаре

Ярослав Березин30.07.2025

5/5

Плата пошла на замену в двухсокетный сервер, и после запуска система увидела оба процессора и память DDR3 ECC Registered. Порадовало, что два сетевых порта тоже поднялись сразу и не пришлось лезть в настройки. Для старой платформы вышло к месту.

Плюсы товара

Память определилась сразу

Написать отзыв

Рейтинг

Нажимая на кнопку «Продолжить», вы соглашаетесь с условиями документа Политика конфиденциальности.

Вопросы о товаре

Какую оперативную память и режим ECC нужно учитывать при подборе конфигурации на этой плате?

Плата рассчитана на DDR3 ECC Registered и имеет 6 слотов DIMM. При сборке важно подбирать именно подходящий тип памяти (ECC Registered) и учитывать, что емкость и организация модулей зависят от занятых DIMM.

Если нужны диски SATA и SAS, как избежать проблем с дисковой подсистемой при подключении к этой плате?

На плате предусмотрены интерфейсы SATA и SAS. При проектировании нужно заранее сопоставить типы планируемых дисков с поддерживаемыми интерфейсами и заложить нужное количество подключений под вашу схему хранения.

Что проверить при установке платы в сервер с видеовыводом и мониторингом, чтобы не остаться без консоли?

Видеовыход на плате указан как VGA. Если в вашем серверном окружении требуется другой тип консольного подключения, это нужно учесть при планировании рабочего места и удаленного доступа.

Для сборки с двумя процессорами LGA 1366 какие ограничения по процессорной платформе нужно учесть?

Плата поддерживает 2 процессора в сокетах LGA 1366 (2 x LGA 1366). При подборе CPU важно, чтобы выбранные модели соответствовали этому сокету и согласовывались с двухпроцессорной конфигурацией.

Насколько эта плата ограничивает сетевую часть при проектировании сервера на 2 гигабитных портах?

На плате указаны 2 x Gigabit Ethernet. Если вы планируете несколько независимых сетевых сегментов или высокую суммарную нагрузку, при проектировании нужно учитывать, что пропускная способность ограничена количеством и скоростью этих портов.
