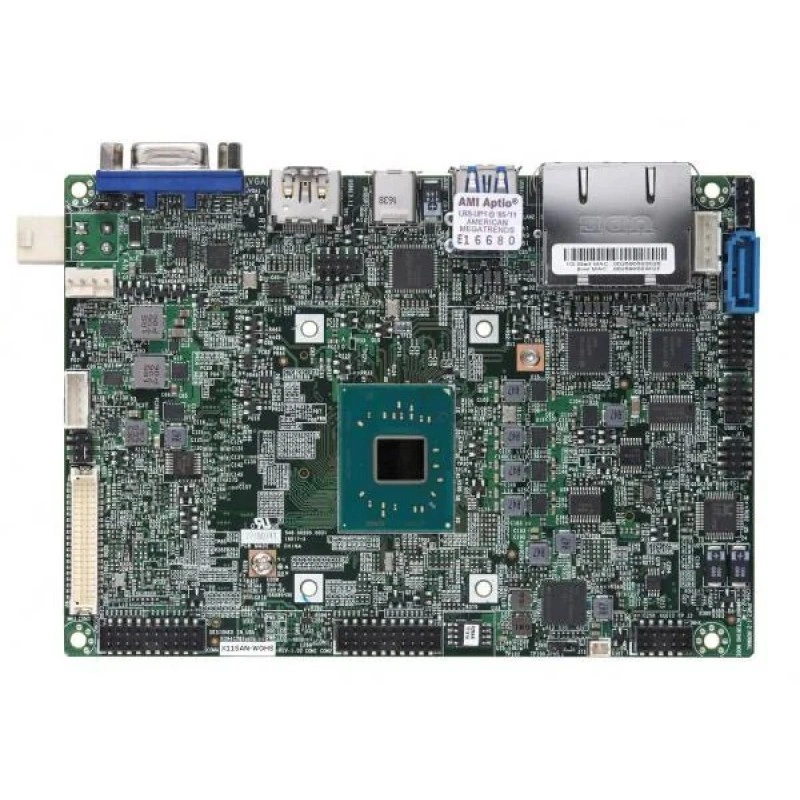

Материнская плата Supermicro X11SAN-WOHS MBD-X11SAN-WOHS

Основная информация о материнской плате Supermicro MBD-X11SAN-WOHS

Supermicro MBD-X11SAN-WOHS объединяет основные узлы управления памятью, накопителями и периферией в конфигурации для компактных сетевых и встраиваемых систем. Аппаратное исполнение платы — X11SAN-WOHS. Вычислительная платформа: Intel Pentium процессор N4200; 1 процессорный разъём FCBGA-1296 поддерживается, поддерживаемый TDP До 6W TDP.

Формат платы — 3.5" SBC. Её габариты составляют 5.7" x 4" (14.6cm x 10.16cm). Системная логика: Система на кристалле SoC. Плату устанавливают в корпус с соответствующими креплениями и доступом к её разъёмам.

Память и её ёмкость: 1 разъём DIMM; До 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s. Поддерживаемый тип и режимы RAM: 1866 MT/s non-ECC DDR3 SODIMM небуферизованная DDR3L До 8GB. Сетевые контроллеры и подключение: 2 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45. Окончательную конфигурацию собирают под задачи приложений, число накопителей и требования к обслуживанию.

Функциональные возможности

Плата X11SAN-WOHS задаёт аппаратные границы будущей системы. Вычислительная часть интегрирована на плате, поэтому основное пространство для комплектации — память, диски, сеть и охлаждение. Для файлового сервиса существенны задержки накопителей, для вычислений — загрузка ядер и обмен с RAM. Такое разделение помогает не оплачивать ресурс, которым приложение не воспользуется.

При выборе подключения дисков и плат расширения важны электрическая ширина линий и ограничения каждого разъёма. Одинаковая длина двух слотов не означает одинаковый доступный интерфейс. Назначение адаптеров, кабелей и накопителей фиксируют до сборки, чтобы не столкнуться с пересечением ресурсов.

Технические особенности

• Процессорная подсистема: Intel Pentium процессор N4200; 1 процессорный разъём FCBGA-1296 поддерживается, поддерживаемый TDP До 6W TDP.
• Форм-фактор и габариты: 3.5" SBC; 5.7" x 4" (14.6cm x 10.16cm).
• Оперативная память: 1 разъём DIMM; До 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s.
• Тип и режимы памяти: 1866 MT/s non-ECC DDR3 SODIMM небуферизованная DDR3L До 8GB.
• Сеть: 2 LAN с Intel Ethernet-контроллер I210-AT; 2 RJ45.
• SATA: SoC контроллер для 1 SATA3 (6 Gbps) портов; 1 SATA3 (6Gbps) порт(ы).
• M.2: Интерфейс M.2: SATA; PCIe 2.0 x1; USB 2.0; Формат: 2280; Ключ: B-Key.
• PCIe: 1 Full size Mini-PCIe (USB2.0 1,PCIe Gen2 x 1); 1 M.2 2280 B-Key для SATA или PCIe SSD (2242/3042 B-key M.2 module is поддерживается by extender bracket).
• Охлаждение: 1x 4-pin вентилятор колодка (До 1 вентилятор); Разъёмы вентиляторов с контролем температуры и оборотов; Системное управление; PWM Регулировка оборотов вентиляторов; Регулировка вентиляторов для снижения шума; Регулировка оборотов вентиляторов.
• Системная логика: Система на кристалле SoC.

Сценарии применения

Для рабочей станции оценивают требования САПР, разработки, обработки изображений или другого прикладного ПО. В программах с GPU-ускорением важны выбранный адаптер, доступные линии и его питание. Для CPU-вычислений сравнивают время реального задания на совместимых процессорах.

Пределы этой платформы учитывают при планировании роста. Если проект требует другого поколения CPU, большей ёмкости RAM или дополнительных линий расширения, выбирают плату с соответствующей архитектурой. Исполнение корпуса и схема дисковых мест также могут ограничивать конфигурацию раньше, чем сама плата.

Совместимость с оборудованием

Плату Супермикро X11SAN-WOHS подбирают вместе с процессорной платформой, памятью и механикой корпуса; полное обозначение артикула сохраняют в спецификации сборки.

Вычислительный узел этой модели уже интегрирован в плату. Его параметры: Intel Pentium процессор N4200; 1 процессорный разъём FCBGA-1296 поддерживается, поддерживаемый TDP До 6W TDP. При заказе фиксируют модель CPU, аппаратную ревизию платы и версию BIOS, необходимую для запуска выбранной конфигурации. Кулер проверяют по креплению, габаритам и условиям обдува.

Параметры совместимой памяти: 1 разъём DIMM; До 8GB небуферизованная non-ECC SODIMM, DDR3-1866MT/s; 1866 MT/s non-ECC DDR3 SODIMM небуферизованная DDR3L До 8GB. При подборе DIMM учитывают поколение DDR, буферизацию, ECC, напряжение и организацию модуля. Достижение максимальной ёмкости требует поддерживаемых процессора, BIOS и схемы заполнения. Подробный порядок проверки разобран в руководстве по совместимости памяти Supermicro.

Корпус подбирают под указанный форм-фактор с проверкой реальных габаритов и отверстий. Прокладку SATA/NVMe и питания планируют вместе с вентиляцией и местами для адаптеров. Эти вопросы подробно разобраны в руководстве по выбору корпуса для платы Supermicro.

Совместимость с программным обеспечением

Перед развёртыванием подготавливают драйверы сети и дисковой подсистемы, а также проверяют требования установочного носителя. Версия BIOS должна поддерживать выбранный CPU и нужный режим загрузки. Для гипервизора дополнительно проверяют виртуализацию процессора и возможности изоляции устройств.

Приёмка ПО должна повторять основные операции будущего сервера: обращение к данным, передачу по сети и выполнение прикладных заданий. Режим RAID или прямого доступа к накопителям выбирают под архитектуру хранения. Настройки и результаты фиксируют для дальнейшего сопровождения.

Отличия от ближайших моделей

Близкие обозначения не означают взаимозаменяемость. Ниже сопоставлены параметры нескольких моделей, чтобы было видно, какие части конфигурации нужно пересмотреть при выборе другой платы.

Сравнение относится к аппаратным моделям, а упаковка Bulk/Retail рассматривается отдельно. При выборе замены заново сверяют BIOS, DIMM, кабели, охлаждение и ограничения шасси.

Установка и подключение

Сначала подготавливают корпус: крепёжные стойки, заглушку портов, охлаждение и кабельные маршруты. Монтаж производят на обесточенной системе с мерами защиты от статики. После фиксации платы проверяют охлаждение встроенного CPU и устанавливают DIMM, затем подключают накопители и адаптеры. Разъёмы питания и передней панели сверяют по назначению, не ориентируясь только на внешнее сходство.

При первичной настройке убеждаются, что система определяет CPU, все установленные DIMM и подключённые устройства. Проверяют рабочий режим накопителей и сетевых соединений. Перед передачей в эксплуатацию проводят нагрузочную проверку с контролем датчиков и аппаратного журнала.

Обслуживание и хранение

При сопровождении сравнивают текущие температуры и аппаратные события с результатами приёмки. Периодичность очистки выбирают по условиям помещения и фактическому загрязнению. Для работ с платой отключают внешнее питание и соблюдают защиту от статики. Нужные обновления BIOS планируют с учётом CPU и действующей конфигурации.

Рабочая температура: 0°C - 60°C (32°F - 140°F). Температура хранения: -40°C - 85°C (-40°F - 185°F). Рабочая влажность: 8% - 90% (без конденсации). Влажность хранения: 10% - 95% (без конденсации). Плату хранят в антистатической упаковке с защитой от влаги и механического давления. Перед включением после холодной перевозки выдерживают изделие до выравнивания температуры с помещением.

Комплектация

Основная позиция поставки — материнская плата X11SAN-WOHS. Комплект поставки фиксируют в спецификации выбранного артикула. При заказе согласуют состав конкретной партии и принадлежности, необходимые для выбранного шасси.

Состав готового сервера дополнительно включает совместимые память, диски, питание, охлаждение и шасси. Наличие этих компонентов в общей поставке оговаривают отдельно. Для каждого адаптера и диска проверяют необходимые кабели и монтажные места.
